Предохранители и реле ВАЗ 2110 — 2112

Блок предохранителей ваз 2110 и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

Назначение реле блока

1. К5 — реле дальнего света.

Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2. К4 — реле ближнего света.

Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3. К1 — контрольное реле исправности ламп.

4. токонепроводящий пинцет для снятия предохранителей.

5. реле стеклоподъемников.

Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6. К3 — реле поворотников и аварийной сигнализации.

Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7. реле стартера.

Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8. резервные предохранители.

9. реле противотуманных фар.

Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10. К2 — реле стеклоочистителей и стеклоомывателя.

Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11. К7 — реле обогрева заднего стекла.

Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12. К6 — доп. реле, реле зажигания.

Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13. ряд предохранителей F1-F10

14. ряд предохранителей F11-F20

Как изменилась схема электроообрудования ВАЗ-2111

Если рассматривать электросхему ВАЗ-2111 в разрезе ряда других отечественных марок авто, Волжский автомобильный завод постарался на славу, кузов типа универсал, которым оснащен транспорт, стал еще более модернизированным и современным.

Электроповодка подверглась изменениям под влиянием таких конструктивных особенностей:

В машине встроен вспрыск бензина.
Бесконтактным стало зажигание.
Силовой агрегат, который отвечает за движение машины, находится в подкапотной плоскости поперек.

Специалисты утверждают, что даже малейшее изменение размещения мотора заставляет конструктора разработать:

другую схему размещения точек фиксации проводки под капотом машины;
иное создание жгутов проводов, подходящих к близким группам приборов.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Это интересно: Как снять и заменить бензонасос на Нива Шевроле — фото и видео

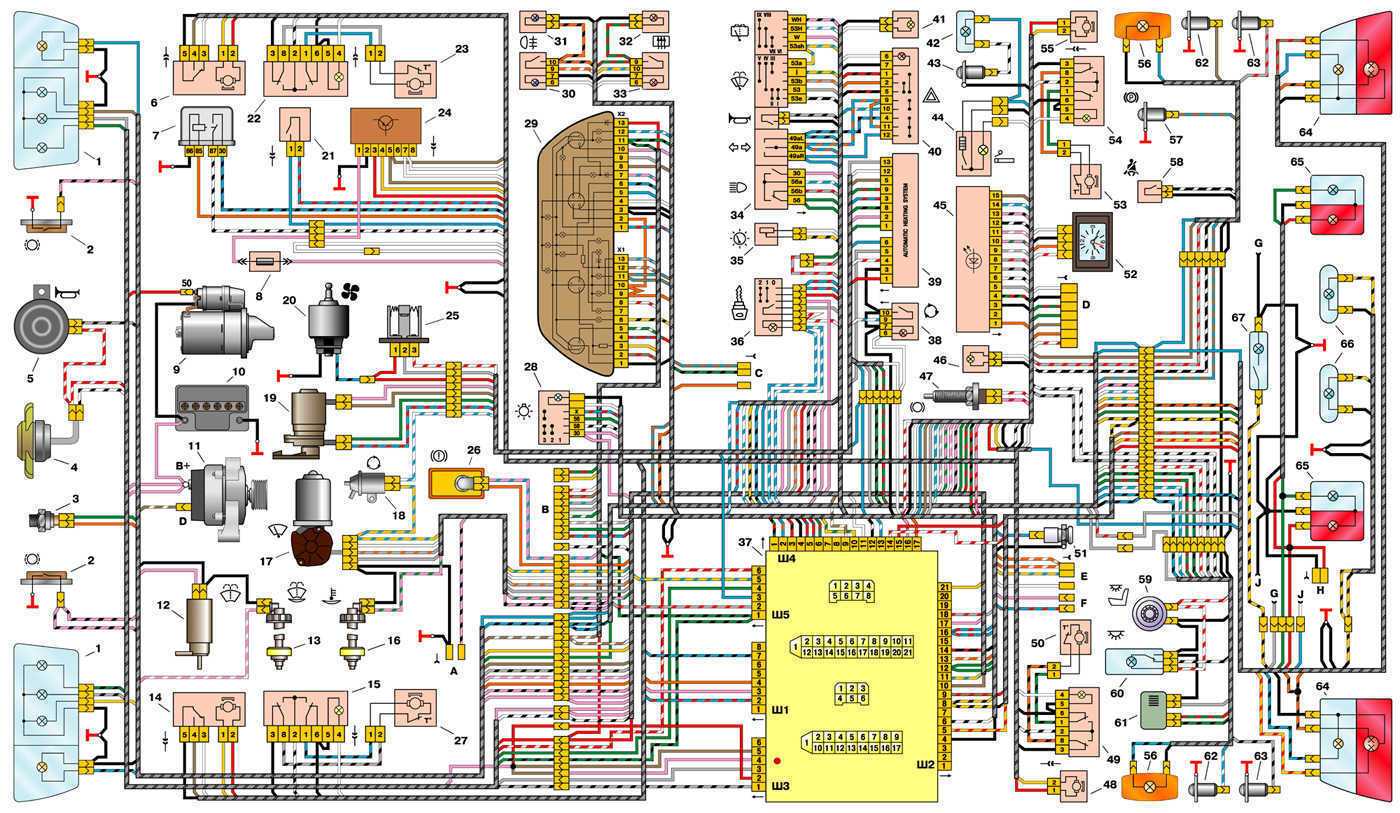

Схема электрооборудования ВАЗ-2110 инжектор

1 — блок-фара	35 — выключатель освещения приборов
2 — датчики износа колодок передних тормозов	36 — выключатель зажигания
3 — выключатель света заднего хода	37 — монтажный блок
4 — электродвигатель вентилятора системы охлаждения двигателя	38 — выключатель клапана рециркуляции
5 — звуковой сигнал	39 — контроллер отопителя
6 — моторедуктор блокировки замка правой передней двери	40 — выключатель аварийной сигнализации
7 — реле включения электростеклоподъемников	41 — лампа освещения рычагов управления отопителем
8 — предохранитель на 8 А	42 — лампа освещения вещевого ящика
9 — стартер	43 — выключатель лампы освещения вещевого ящика
10 — аккумуляторная батарея	44 — прикуриватель
11 — генератор	45 — блок индикации бортовой системы контроля
12 — электродвигатель омывателя ветрового стекла	46 — лампа освещения пепельницы
13 — датчик уровня омывающей жидкости	47 — выключатель сигнала торможения
14 — моторедуктор блокировки замка левой передней двери	48 — моторедуктор блокировки замка левой задней двери
15 — переключатель электростеклоподъемника левой передней двери	49 — переключатель электростеклоподъемника левой задней двери
16 — датчик уровня охлаждающей жидкости	50 — моторедуктор электростеклоподъемника левой задней двери
17 — моторедуктор очистителя ветрового стекла	51 — розетка для переносной лампы
18 — клапан рециркуляции	52 — часы
19 — микромоторедуктор привода заслонки отопителя	53 — моторедуктор электростеклоподъемника правой задней двери
20 — электродвигатель отопителя	54 — переключатель электростеклоподъемника правой задней двери
21 — выключатель замка багажника	55 — моторедуктор блокировки замка правой задней двери
22 — переключатель электростеклоподъемника правой передней двери	56 — боковой указатель поворота
23 — моторедуктор электростеклоподъемника правой передней двери	57 — выключатель контрольной лампы стояночного тормоза
24 — блок управления системы блокировки замков дверей	58 — датчик ремня безопасности водителя
25 — дополнительный резистор электродвигателя отопителя	59 — плафон направленного света
26 — датчик уровня тормозной жидкости	60 — плафон освещения салона
27 — моторедуктор электростеклоподъемника левой передней двери	61 — датчик температуры воздуха в салоне
28 — переключатель наружного освещения	62 — выключатель в стойке передней двери
29 — комбинация приборов	63 — выключатель в стойке задней двери
30 — выключатель заднего противотуманного света	64 — наружный задний фонарь
31 — контрольная лампа противотуманного света	65 — внутренний задний фонарь
32 — контрольная лампа обогрева заднего стекла	66 — фонари освещения номерного знака
33 — выключатель обогрева заднего стекла	67 — фонарь освещения багажника
34 — подрулевой переключатель

А — колодки для подключения электродвигателя омывателя заднего стеклаВ — колодки для подключения жгута системы впрыскаС — к колодке жгута предупредительного светаD — колодка для подключения к бортовому компьютеруЕ — к колодке жгута очистителей фарF — колодка для подключения к датчику уровня топлива в модуле электробензонасосаG — к элементу обогрева заднего стеклаH — колодка для подключения дополнительного сигнала торможенияJ — к моторедуктору замка багажника

На схеме условно не показано, что в жгуте проводов панели приборов вторые концы всех проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Из чего состоит электросхема ВАЗ-2111

Схема электричества, встроенная в ВАЗ-2111, состоит из таких компонентов:

блок-фара – подает свет на фару, в соответствии с чем водитель получает возможность свободно видеть перед собой дорогу даже в темное время суток;
датчики, которые показывают износ передних тормозных колодок (очень важная деталь, ведь без тормозов автомобиль может легко попасть в аварийную ситуацию);
датчик, провоцирующий включение электродвигателя, подходящего к вентилятору;
электродвигатель вентилятора, охлаждающего двигатель (если двигатель не охлаждать, но будет перегреваться и в конце концов в самый неподходящий момент сгорит);
звуковой сигнал;
генератор;
датчик, отражающий уровень наполненности маслом;
блок, отвечающий за контроль и регуляции электромагнитного клапана, находящегося в карбюраторе;
контроллер, проверяющий состояние отопителя;
выключатель клапана рециркуляции;
лампа, освещающая рычаги управления отопителем, создана для удобства собственника авто;
коммутатор;
конечный выключатель карбюратора;
датчик, фиксирующий значения контрольной лампы давления масла в ВАЗ-2111;
свечи зажигания;
клапан карбюратора, работающий от электромагнитного поля;
прибор учета, указывающий на температуру в ВАЗ-2111 охлаждающей жидкости, антифриза или тосола;
датчик, распределяющий функционирование зажигания;
катушка, отвечающая за зажигание;
стартер;
двигатель, работающий от электричества, заводящий вентилятор отопителя;
добавочный резистор электродвигателя, подходящего к отопительному прибору;
датчик, показывающий скорость движения автомобиля;
выключатель освещения заднего хода ВАЗ-2111;
микроскопический моторедуктор привода заслонки отопительного изделия;
клапан, регулирующий рециркуляцию;
датчик, фиксирующий уровень тормозной жидкости;
колодка, отвечающая за подключение электрического двигателя омывателя заднего стеклянного полотна;
батарея на аккумулятор;
элекродвигатель, который приводится в действие во время очищения заднего стекла от грязи и налипания осадков;
датчик, показывающий значения оставшейся омывающей жидкости для очистки стеклянных поверхностей ВАЗ-2111;
прибор учета, отображающий на панели приборов уровень охлаждающей жидкости;
моторедуктор, который отвечает за очистку ветрового стекла;
монтажный блок;
колодки, подключающие жгут освещения предупредительного формата;
переключатель с одного варианта освещения на другой, когда речь идет о наружном освещении;
комбинация приборов;
устройство, отключающее противотуманный свет, находящийся сзади ВАЗ-2111;
лампа, контролирующая поступление противотуманного освещения;
лампа, показывающая обогрев заднего стекла;
часовой механизм;
выключатель, срабатывающий при достаточном обогреве заднего стекла;
переключатель, размещенный прямо под рулем машины;
колодка, переключающая провода при монтаже блок-фар иного формата;
контроллер освещения приборов;
выключатель зажигания машины;
колодки, обеспечивающие быстрое и своевременное подключение жгута проводов, идущих к очистителям фар;
розетка для лампы переносного типа;
плафон, освещающий салон индивидуально;
выключатель сигнала «стоп»;
блок, подходящий к бортовой конструкции регулировки;
датчик, определяющий показатели топлива в ВАЗ-2111;
выключатель сигнализации, которая указывает на аварийную ситуацию;
датчик, показывающий состояние ремня безопасности шофера;
прикуриватель;
подсветка пепельницы;
устройство, приводящее освещение вещевой полки в отключенное состояние;
указатели поворота, находящиеся по бокам;
колодка, подключающая компьютер, который конструкторы ВАЗ-2111 называют бортовым;
выключатели, встроенные в стойках дверей, находящихся сзади;
фонарь, освещающий багажное отделение;
датчик, фиксирующий температурный режим системы отопителя;
фонари, размещенные снаружи;
фонари, расположенные внутри машины на задней поверхности;
фонари, подсвечивающие на ВАЗ-211 номерной знак;
компонент электросхемы, обогревающий заднее стекло;
колодка, обуславливающая подключение добавочного стоп-сигнала.

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

Реле электромотора вентилятора;
Реле зажигания;
Реле электромотора насоса подачи топлива;
Предохранитель ЭБУ мотора и модуля зажигания;
Предохранитель электронных элементов системы подачи топлива;
Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

Б — белый;
Ч — черный;
Ж — желтый;
О — оранжевый;
Г — голубой;
Р — розовый;
З — зеленый;
С — серый;
К — коричневый;
П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Схема зажигания десятки

Электросхема зажигания ВАЗ 2110 карбюраторного двигателя

Расшифровка обозначений на схеме: 1 — катушка зажигания; 2 — датчик-распределитель зажигания; 3 — свечи воспламенения; 4 — коммутатор ВАЗ 2110; 5 — выключатель зажигания; А — к источникам электричества

Электросхема замка зажигания при вставленном ключе

Расшифровка обозначений на схеме: 15 — контакт системы зажигания,, возбуждение генератора, фары, сигнализация поворота, контрольные приборы, очистители и омыватели ветрового и заднего стекол и фар, система автоматического управления отопителем; 30 — контакт плюс; 50 — клемма стартер

У выключателя зажигания KZ-881 вместо лампы накаливания применяется светодиод.

Схема включения стартера Ваз 21110

1 – аккумуляторная батарея; 2 – генератор; 3 – стартер; 4 – выключатель зажигания

Написать ответ Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Купить этот сайт

Штатные часы, которые расположены на панели приборов автомобилей ВАЗ 2110 — 2112, являются конструкцией довольно простой, но все же — нередко эта деталь выходит из строя и приходится ее менять. Многие владельцы в спешке выламывают корпус из панели, ломая при этом и сами часы, и в некоторых случаях умудряются сломать части панели. Действовать же в этом случае необходимо особо аккуратно.

Для того, чтобы снять часы, точнее вынуть их из приборной панели, нам понадобится две тонких отвертки с плоским лезвием, хотя можно все сделать даже при помощи одной:

По бокам от корпуса необходимо вставить отвертки и как бы поддеть часы, или же сверху, как это показано на фото:

После этого без лишних усилий вытянуть их немного из углубления, чтобы получить доступ к проводам питания и лампочке.

Если вам необходимо заменить часы, то отсоединяем штекер и просто вставляем на их место новые. Если же требуется только поменять лампочку по причине ее сгорания, то аккуратно поворачиваем крышку:

И затем можно вынимать лампочку, также провернув ее за цоколь против часовой стрелки:

Установили новую лампочку и теперь подсветка должна работать без проблем. Ставим часы на место в обратной последовательности. Цена новых на ВАЗ 2110-2112 составляет порядка 450 рублей.

Как снимается монтажный блок – все шаги на одном видео

Тематические материалы:

Какое давление должно быть в шинах автомобилей Ford? Двигатель Джили МК Кросс — подробный обзор Причины остановки двигателя и способы решения Обманки лямбда-зонда: зачем нужны, какие бывают и как выбрать Электронная обманка датчика кислорода для киа спортейдж Как поменять моторное масло на девятке Ваз 2109 масло какое надо для двигателя Audi Allroad C5 с пробегом: проблемы маховика и двух турбин Современная продажа машины без снятия с учёта в гибдд Какие цены на «красивые» номера и их особенности Как определить, что стойки стабилизатора пора менять Какие стойки стабилизатора

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Как определить наличие неисправности электрической сети

В первую очередь загорится красная лампочка, сигнализируя о сбое или серьезных проблемах в электрических системах автомобиля, даже если вы поставили европанель вместо заводского варианта. Незамедлительно предпримите следующие шаги по определению таковой и ни в коем случае не игнорируйте предупреждение, для этого лампочку и сделали угрожающе красного цвета. Не игнорируйте проблему!

посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает ли. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Не имеет также решающего значения, стандартная у вас комплектация или на 16 клапанов;
проверяем предохранители на ВАЗ-2112 согласно схеме электрооборудования, о которой мы говорили выше. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Если лампочка погасла, значит, проблему мы решили;
если красного света на приборной панели не стало меньше, нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.

Это некоторые рекомендации по устранению широко распространенных трудностей, связанных с неисправностью электрических сетей автомобиля ВАЗ-2112 на 8 или на 16 клапанов. Конечно, в этом обзоре невозможно исследовать все неисправности и предоставить информацию об их устранении. Например, где искать причину обесточивания «поворотников» или насосов, обеспечивающих стабильное функционирование транспортного средства.

Как хорошо, что сотрудничество автолюбителей и их своевременные подсказки помогают экономить время, деньги и нервы, когда автомобиль нуждается в починке.

Проверка генератора ваз 2110 мультиметром

Невозможно представить автомобиль ваз 2110 без электрических приборов. Освещение, зарядка аккумулятора, бортовые контроллеры, электродвигатели потребляют электроэнергию, вырабатываемую генератором. Контроль состояния электрооборудования повышает срок эксплуатации приборов, проводки. Статья содержит практические советы по различным способам проверки генератора ваз 2110 мультиметром. Автомобили ваз комплектуются трехфазными синхронными генераторными устройствами переменного тока, оборудованными диодным выпрямителем, реле-регулятором напряжения электронного типа. Клиновый …

Как сохранить ВАЗ-2111 зимой

Чтобы ВАЗ-2111 прослужил долго, необходимо не только вовремя устранять неисправности, связанные с работой электросхемы, но также правильно обслуживать авто. Специалисты дают следующие рекомендации:

Мойка – это хорошо, но после чистки машины не будет лишним обработать детали кузова воском жидкой консистенции. Зачем это нужно? Воск заполняет даже самые маленькие поры, возникающие в краске, и грязь туда не проникает, а значит, удастся сэкономить средства на еще одной мойке.
Если вас не устраивает шершавость, которую оставляет после вытирания грязи тряпка, воспользуйтесь полировкой и вотрите жидкое стекло. Последнее сохранит ВАЗ-2111 в лучшем состоянии как минимум на 1,5 года.
Многим владельцам отечественного авто хочется превратить скучное транспортное средство в настоящую современную машину. Для этого собственники наклеивают на поверхность наклейки, но никто не учитывает, что они настоящий пылесборник для мелкого мусора и грязи.
Ездите на машине бережно – работники СТО уверяют, что любую царапину можно подретушировать покраской детали, вот только не уточняют, что подобрать идентичный оттенок краски, использованный ранее производителем, практически нереально. Поэтому приходится перекрашивать всю машину.
Фары ВАЗ-2111 сделаны из пластика – так конструкторы заботятся о вторичном применении сырья. Но пластик со временем истирается, становится мутным. Чтобы продлить срок службы фар, изначально защитите поверхность «бронепленкой».
Бытует мнение, что чехлы на сидениях предохраняют истирание самих сидений, но это не так. Тем более что отмыть сидения просто, для этого используются специальные средства.

Заменяйте своевременно дворники, они обеспечат защиту стекла от царапин.

Схема системы управления двигателем ВАЗ с контроллером BOSCH — ЭСУД 21104 1.6 16V

1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания; 2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания; 3 – катушки зажигания; 4 – датчик сигнализатор иммобилизатора; 5 – блок управления иммобилизатора; 6 – свечи зажигания; 7 – форсунки; 8 – колодка диагностики; 9 – колодка жгута системы зажигания к жгуту салонной группы АБС; 10 – контроллер; 11 – электробензонасос; 12 – колодка жгута системы зажигания к жгуту датчика уровня топлива; 13 – колодка жгута датчика уровня топлива к жгуту системы зажигания; 14 – колодка жгута системы зажигания к жгуту форсунок; 15 – колодка жгута форсунок к жгуту системы зажигания; 16 – колодка жгута системы зажигания к жгуту боковых дверей; 17 – датчик скорости; 18 – регулятор холостого хода; 19 – датчик положения дроссельной заслонки; 20 – датчик температуры охлаждающей жидкости; 21 – датчик массового расхода воздуха; 22 – датчик контрольной лампы давления масла; 23 – датчик фаз; 24 – датчик кислорода; 25 – датчик положения коленчатого вала; 26 — датчик детонации; 27 – электромагнитный клапан продувки адсорбера; 28 – датчик уровня масла; 29 – датчик указателя температуры охлаждающей жидкости; 30 – колодка жгута системы зажигания к жгуту панели приборов; 31 – колодка жгута панели приборов к жгуту системы зажигания; 32 – реле зажигания; 33 – предохранитель реле зажигания; 34 – предохранитель цепи питания электробензонасоса; 35 – реле электробензонасоса; 36 – реле электровентилятора; 37 – предохранитель цепи питания контроллера; 38 – колодка жгута системы зажигания к соединителю кондиционера; 39 – комбинация приборов; 40 – выключатель зажигания; 41 – электровентилятор системы охлаждения; 42 – блок бортовой системы контроля; 43 – реле стартера; 44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 46 – маршрутный компьютер; 47 – диагностический разъем.

В двигателе QG16DE применена система фазированного распределённого впрыска топлива. Это означает, что для каждого цилиндра используется своя топливная форсунка (распределённый впрыск), а впрыск топлива производится форсункой только того цилиндра, в котором впускные клапаны находятся в открытом положении (фазированный впрыск). Количество впрыскиваемого топлива изменяется в зависимости от длительности электрического импульса, подаваемого на электромагнитный клапан форсунки с электронного блока управления двигателем (ЭБУ). В общем случае электронная система управления двигателем выполняет следующие функции:

• управление моментом и длительностью впрыска топлива; • управление временем накопления энергии в катушках зажигания и регулирование опережения зажигания; • регулирование и поддержание оборотов холостого хода двигателя; • управление электрическим бензонасосом; • управление электрическими вентиляторами охлаждения радиатора; • управление муфтой компрессора кондиционера; • управление электромагнитным клапаном продувки адсорбера системы улавливания паров бензина; • управление контрольной лампой “CHECK ENGINE” (Проверь двигатель); • взаимодействие со штатной автомобильной противоугонной системой (АПС) или иммобилайзером; • формирование диагностических кодов неисправностей и взаимодействие с внешним диагностическим прибором; • формирование сигналов для маршрутного компьютера; • комплексное управление двигателем/АКП для уменьшения толчков при переключении передач за счет снижения крутящего момента двигателя; • аварийный режим работы, позволяющий продолжить движение при выходе из строя отдельных компонентов ЭСУД.

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Идем слева направо:

Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
Когда работает «дальний», на панели загорается значок фары;
Значок включенной лампочки – индикатор показывает включенные габариты;
Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.

Как правильно читать электросхемы ВАЗ-2110?

Умение читать электросхему потребуется автовладельцу для определения неисправности в работе электроцепей. Все электропроводники на схемах выполнены в виде линии, которая соединяет один или несколько компонентов. Само соединение приборов на схеме является электроцепью либо участком цепи, который входит в одну общую электросхему. Если цепь разомкнута, то электроток по ней не проходит, поскольку оборудование не функционирует. Если замкнута, то по ней всегда проходит ток.

Обозначение проводников на схемах всегда идентичное. Различие может заключаться в изображении электроцепей, которые используются для обработки сигналов, цветовой расцветке либо расположением указательных элементов. На линейных электросхемах к ВАЗ 2110 одна линия может указывать на группы электропроводников, выполняющих определенную функцию. Такой тип линии обычно маркируется жирным либо окрашивается в определенный цвет.

Если электросхема включает в себя большое число компонентов, то электропроводники могут не отображаться полностью. Их маркировка может быть пунктирной. Но тогда должно указываться место подключения либо соединения. Такой тип проводников на схемах обычно обладает символьными обозначениями точек подсоединяемых электронных блоков, модулей либо участков. Соединения электропроводников на электросхемах определяется точкой либо разомкнутым участком линии на коммутирующем оборудовании.

О практических нюансах чтения электросхем рассказал пользователь Mr. Boroda.

https://youtube.com/watch?v=RUl65pclHjA
