Схема и расположение блока предохранителей ваз-2110, ваз-2111 и ваз-2112

Схема подключения прикуривателя в ВАЗ 2110

Устройство на ВАЗ состоит из двух деталей: разъем для подключения и металлическая часть. Внутри последней в прикуривателе – тонкая спираль. После нажатия на кнопку цепь замыкается и начинает пропускать ток, а затем спираль разогревается. По достижению максимальной температуры срабатывает реле, которое дает команду отщелкнуть прикуриватель в исходное положение.

При эксплуатации устройства необходимо соблюдать правила:

• не подключать несколько мощных приборов одновременно (через разветвитель), иначе может сгорать предохранитель;
• не устанавливать защитный элемент, рассчитанный на большую силу тока, чем рекомендованный производителем;
• не допускать разбалтывания гнезда или плохого контакта с патроном – это может привести к короткому замыканию.

На прикуриватель ВАЗ 2110, 2112 идет три провода.

1. Основной плюс (красный). Приходит к аккумуляторной батарее через предохранитель. Элемент, какой отвечает за нагрев внутренней спирали.
2. Постоянный плюс (желтый). Подключен к светофильтру. Отвечает за корректную работу лампочки подсветки.
3. Постоянный минус (черный). Масса, одним концом приходящая на корпус прибора, а вторым – к кузову автомобиля.

Также выходят несколько кабелей. Среди них:

• провод к регулятору освещения панели приборов;
• провод к лампе вещевого ящика.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108. Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

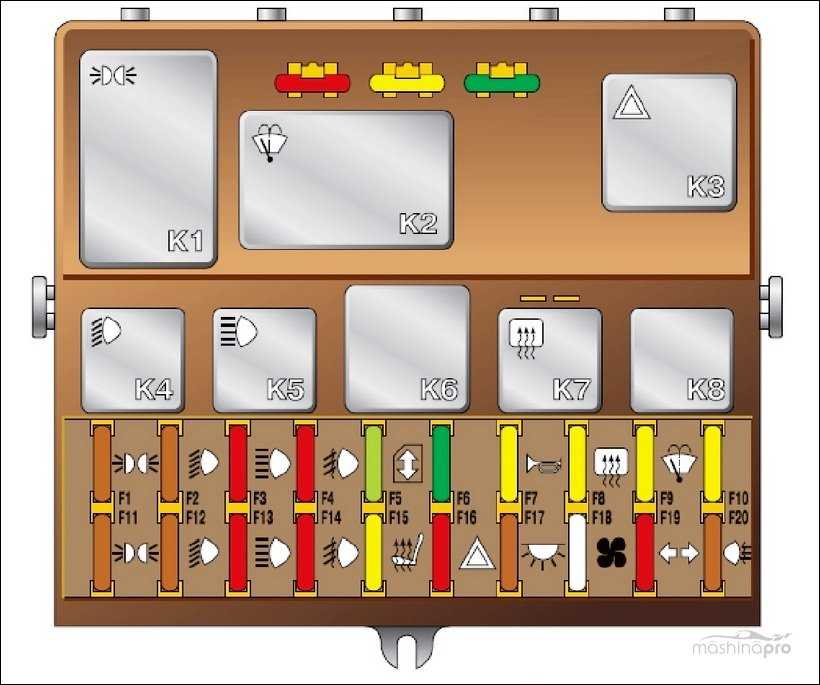

Схема монтажного блока.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

Открываем крышку и видим плату, на которой установлены предохранители F1-F20. Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

• К1 — реле включения передней оптики;
• К2 — реле стеклоочистителей;
• К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
• К4 — реле ламп ближнего света;
• К5 — реле ламп дальнего света;
• К6 — резервное реле;
• К7 — реле включения нити подогрева заднего стекла.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

1. Предохранитель модуля зажигания и электронного блока управления двигателем.
2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
4. Реле электродвигателя вентилятора.
5. Реле включения электродвигателя топливного насоса.
6. Реле системы зажигания.

Поиск реле бензонасоса и устранение неисправностей

Как известно, для того, чтобы запустить любой процесс, будь он механический или электрический нужен источник энергии. И реле тем самым представляет своеобразный пусковой механизм, ведь его работа заключается в соединении расположенных внутри контактов, замыкающихся при воздействии электрического тока. The following two tabs change content below.

Об эксперте:

Fan-avto Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Если рассматривать лично реле бензонасоса ВАЗ-2112, то в его эксплуатации наблюдается определённая специфика. А так же случается так, что многие автолюбители просто не знают где именно расположено это реле, и как исправить неисправность во время выхода её из строя.

Принцип работы

Практически все реле которые монтируются на российские автомобили являются идентичными. В большинстве своём они отличаются количеством контактов с пятью от четырёх, и в последнем, как правило, отсутствует центральный вход.

Сила тока, измеряемая в Амперах, также почти одинаковая и составляет порядка 30 — 40А.

>

Реле на фото 30 Ампер.

Подключение реле к сети производится с помощью пластмассовой колодки (штекера – прим.), и когда электрический ток достигает катушки внутри реле и начинается процесс намагничивания, далее происходит её замыкание и цепь соединяется.

Реле в дополнительном блоке предохранителей

Расположение дополнительного блока реле в салоне автомобиля

Реле бензонасоса расположено с левой стороны ног переднего пассажира, там, где расположено рядом три реле и три предохранителя.

После демонтажа, убираем её в сторону

Реле бензонасоса находится ровно посередине под цифрой «5». Рядом, также расположен и предохранитель под цифрой «3».

Добавочный блок

Проверка работоспособности

Для того, чтоб проверить предохранитель бензонасоса, достаточно лишь осмотреть его и при необходимости заменить на заведомо рабочий.

А чтобы проверить реле бензонасоса есть несколько методов:

1. Самый простой способ – это заменить старое реле на заведомо исправное.
2. Если же такого под рукой нет, можно воспользоваться обычным мультиметром.

Основной блок

Он же монтажный. Во всех версиях ВАЗ десятого
поколения и выше находится слева от рулевой колонки, под переключателем фар.
Чтобы его открыть, достаточно потянуть пластиковую защелку. Крышка опускается
вниз и все элементы доступны для замены. Если приходится работать на морозе в
непрогретой машине, выковыривать маленькие предохранители неудобно, поэтому
лучше снять блок целиком. Для этого:

1. Фигурной
   крестовой отверткой выкрутите защелку у переднего края панели.
2. Переверните
   плату.
3. Отсоедините
   фишки контактов.
4. Извлеките
   блок наружу.

Расположение блока предохранителей
Месторасположения монтажного блока предохранителей

Так работать с ним гораздо удобнее, особенно
когда требуется перепаивание схемы предохранителей или замена многочисленных
плавких элементов. Чтобы заменить только один защитный модуль или реле,
монтажный блок ВАЗ 2112 демонтировать не требуется. Достаточно использовать
пластиковый пинцет, расположенный с краю. Зажмите им верхнюю часть и
расшатывающими движениями тяните вверх.

В
основном блоке ВАЗ находится 20 предохранителя и 8 реле. Их расположение
одинаково для всего «семейства». Реле могут немного отличаться по
разбросанности на панели. На некоторых моделях отдельные ячейки могут
пустовать. Это связано с комплектацией и установленным/отсутствующим
оборудованием.

Каждый предохранитель отвечает за отдельное
электрооборудование, оптику. Для этого в нем точно подобран критический ток по
силе (А), чтобы защитить последующую цепь от повреждения при скачках
напряжения, коротком замыкании. Без них автомобили загорались бы гораздо
чаще.

Всем владельцам ВАЗ следует сохранить себе
схему плавких защитных элементов с расшифровкой, предоставленную в таблице.

№ предохранителя	Сила тока в амперах	Расшифровка назначения
F1	5	Подсветка приборной панели водителя, освещение в багажном отсеке, подсветка заднего номерного знака, габариты по левому борту авто
F2	7.5	Свечение левой фары в режиме ближнего света
F3	10	Свечение левой фары в режиме дальнего света
F4	10	Свет передней правой противотуманной фары (если предусмотрено комплектацией)
F5	30	Электрические стеклоподъемники дверей
F6	15	Отвечает за прикуриватель, подключенную к разъему переносную лампу
F7	20	Вентилятор охлаждения радиатора ДВС, звуковой сигнал
F8	20	Электрический обогрев заднего стекла
F9	20	Подача насосом омывающей жидкости на лобовое стекло, работа дворников
F10	20	Запасной, для подключения дополнительных устройств
F11	5	Свет габаритов по правому борту авто
F12	7.5	Свечение правой фары в режиме ближнего света
F13	10	Свечение правой фары в режиме дальнего света
F14	10	Противотуманная передняя фара слева
F15	20	Подогрев передних сидений (если предусмотрен комплектацией)
F16	10	Аварийное свечение поворотников, указатель поворотов налево и направо
F17	7.5	Подсвечивание экрана бортового ПК, стоп сигналы, освещение салона авто, подсветка замка зажигания, часов
F18	25	Подсвечивание панели регуляторов отопителя, бардачка, прикуривателя, контроллер печки
F19	10	Отвечает за подачу питания на бортовой ПК, блокиратор дверей, часы, лампу заднего хода,
F20	7.5	Задние противотуманные фонари

Монтажный блок ВАЗ 2111 и аналогичные в
«родственных» моделях скрывают за собой дополнительный
предохранитель, отвечающий за цепь питания центрального замка. Он спрятан в нише, в пластиковом
коробе.

Блок реле ВАЗ 2110 и смежных модификаций
расположен на одной плате с предохранителями. Реле отвечают за цикличные
действия отдельного оборудования.

Нумерация элементов в основном блоке предохранителей
Нумерация предохранителей и реле в основном блоке

Если устройства в машине перестают работать,
сперва проверяют реле. Когда мультиметра нет под рукой, чтобы
«прозвонить» элемент, просто вынимают другое реле с аналогичными
характеристиками по току и вставляют на место проверяемого. Если оборудование
заработало — значит нужно заменить реле. Если нет, — ищут поломку в обрыве проводки,
окисленных контактах, самом неисправном оборудовании.

№ реле	Назначение
К1	Реле, отвечающее за контроль исправности свечения ламп
К2	Реле переднего стеклоочистителя
К3	Прерыватель работы поворотов, аварийная сигнализация
К4	Реле включения ближнего света фар
К5	Реле включения дальнего света фар
К6	Дополнительное реле
К7	Реле электрообогрева заднего стекла
К8	Реле задних противотуманных фонарей

Вместо К1 иногда могут быть просто контактные
перемычки. Если на ВАЗе нет задних противотуманок, то К8 остается свободным.
Это место можно использовать для подключения другого, циклично работающего
электрооборудования.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Почему не работает прикуриватель

Прикуриватель состоит из металлического стакана с контактными пластинами и биметаллическим фиксатором и вставки со спиралью накаливания. Электрический ток идет через нагревательный элемент после нажатия на вставку. После нагрева до заданной температуры биметаллические фиксаторы теряют упругость, встроенная пружина выталкивает вставку от контактных пластин. В схему подключения входит дополнительный провод для лампы подсветки гнезда.

Если не работает прикуриватель в ВАЗ-2112, то причиной неисправности являются:

• перегоревшая спираль накаливания;
• окислившиеся или заржавевшие контакты внутри патрона;
• обрыв жгута электропроводки;
• повреждение защитного предохранителя.

Как разделяются блоки в машине?

Основной тип блока выносится в наиболее удобное для водителя место. В данной версии ВАЗа он расположен с левой стороны кузова непосредственно у руля. Легкий доступ к блоку обеспечен с помощью встроенной кнопки, расположенной рядом с регулятором фар машины.

2 резервных блока с реле располагаются отдельно в правой и центральной частях консоли точно за приборной панелью. Один из представленных далее на схеме предохранителей будет находиться в отдалении от всего списка остальных – его можно найти в специальном отделении за блоком основных предохранителей, рядом с монтажным блоком. Для своевременного ремонта электрооборудования на ВАЗ-2110 необходимо научиться быстро определять расположение прогоревшего предохранителя, а также знать, на какие элементы машины его поломка будет влиять.

Совет: очень часто один сгоревший клапан может привести к замене вакуумного усилителя на ВАЗ-2110

Именно поэтому важно проверять не только общее состояние предохранителя, но и взаимодействующих с ним частей, например, инжектора

Предохранители ВАЗ 2110 схема и расположение

Схема блока предохранителей

Функциональная исправность электрооборудования сказывается непосредственно на работоспособности всех, без исключения, систем и механизмов ВАЗ 2110. И диагностики многих неисправностей можно начинать с проверки целостности определенного предохранителя или реле.

На ВАЗ 2110 блок, где собраны вместе названные элементы обеспечивает стабильную работу электрооборудования, путем препятствования перепаду напряжения в сети.

Компоновочная схема блока включает в себя зону рабочих реле и зону размещения плавких вставок – предохранителей.

Непосредственно блок реле состоит из следующих позиций:

•  К 1 – блок работы ламп освещения автомобиля;
• К 2 – устройство бесперебойной работы стеклоочистителей;
• К 3 – релейное устройство, отвечающие за моргание указателей поворотов;
• К 4 и К 5- блоки, которые, соответственно, отвечают за ближний и дальний свет;
• К 6 и К 8 – дополнительные блоки, предназначенные для подключения при установке дополнительного оборудования;
• К 7 отвечает за обогрев заднего стекла.

Зона размещения плавких вставок имеет маркировку от 1 до 20, где под указанными номерами размещены защитные элементы большинства цепей в автомобиле.

Для ВАЗ 2110 эти обозначения будут соответствовать таким системам:

• F 1 – габаритные огни, подсветка номера, багажного отсека и перчаточного ящика, 5А;
• F 2 – ближний свет левой стороны, 7,5 А;
• F 3 – отвечает за работу дальней левой фары, 10 А;
• F 4 – фара противотуманного света слева, 10 А;
• F 5 – обеспечивает работу электрических стеклоподъёмников в авто, 30 А;
• F 6 – для подключения лампочки-переноски, 15 А;
• F 7 – вентилятор обдува двигателя, а также работы звукового сигнала, 20 А;
• F 8 – позволяет отогреть заднее стекло, 20 А;
• F 9 – обеспечивает работу узла рециркуляции, а также обмывку фар, лобового стекла; 20 А;
• F 10 – свободное место;
• F 11 – габаритное освещение правой стороны, 5 А;
• F 12 – ближний свет справа, 7,5 А;
• F 13, 14 – дальний свет и противотуманная фара справа соответственно, 10 А;
• F 15 – отвечает за обогрев кресел и блокировку багажного отсека, 20 А;
• F 16 – отвечает за работу аварийной системы, 10 А;
• F 17 – освещение салона, работа бортового компьютера, 7,5 А;
• F 18 – работа прикуривателя, освещения бардачка, 25 А;
• F 19 – объединяет цепь работы центрального замка, стоп-сигнала, света заднего хода, обмотки генератора, 10 А;
• F 20 – работа задних противотуманных фар, 7,5 А.

https://youtube.com/watch?v=3GrR8czf-qY

Топливная система.

Если стартер в машине крутиться в полную силу и в системе зажигания наблюдается (есть) хорошая искра, то возможные проблемы с запуском двигателя могут быть связаны с топливной системой.

Если Ваш автомобиль оборудован электронным впрыском топлива, то несколько ее подсистем могут конкретно стать причиной отказа запуска силового агрегата.

Правда здесь надо отметить, что в большинстве таких случаев Вы просто не сможете сами самостоятельно продиагностировать всевозможные электронные системы и подсистемы, которые действительно могут являться той причиной отказа запуска мотора. Дело вот в чем, для этой проверки необходимо специальное диагностирующие оборудование, которое есть только в автосервисах или в дилерских центрах обслуживания автомобилей.

Правда существуют некоторые моменты, когда Вы можете сами самостоятельно в условиях гаража проверить определенные подсистемы. И все это благодаря некоторым и определенным способам такой проверки, Хотя Вы и не найдете конкретную причину поломки, но в любом случае Вы существенно сузите область поиска этой неисправности, на чем сэкономите для себя не малые деньги при поездке в автосервис на электронную диагностику автомобиля.

— Электрические соединения: Существует много электрических соединений в системе впрыска топлива. Каждая топливная форсунка имеет свой разъем сверху. Есть электрические разъемы и в воздушной системе машины, а также еще и на головке блока цилиндров. Вы должны проверить все электрические разъемы, которые находятся под капотом автомобиля. Это достаточно трудно, мы понимаем, но тем не менее, на этом Вы сэкономите немало денежных средств, которые потом можете без сожаления отдать в автомастерской .

— Топливный насос и реле: Чтобы проверить топливный насос Вам понадобится специальное оборудование, которое диагностирует топливную систему автомобиля (давление). Поскольку большинство из нас автомобилистов не имеет такого рода оборудования, то все, что мы сможем сами самостоятельно сделать, так это проверить полностью все электрические соединения .

Например, проверить поступление электрического тока на положительном проводе, который питает сам топливный насос. Для этого понадобиться электрический тестер. Перед проверкой убедитесь, что положение ключа зажигания находится в положение «On»(«Вкл»). Если тестер покажет, что ток на насос поступает, то переходите к следующему шагу поиска неисправности. Если же ток отсутствует и не поступает, то Вам необходимо проверить предохранитель. Если и предохранитель находится в исправном состоянии, то проблема запуска мотора в самом реле топливного насоса. Замените это реле на новое.

— Топливный фильтр: Если топливный насос работает правильно, то это не означает, что топливо попадает в двигатель в нормальном достаточном количестве. Например, из-за этого топливного фильтра топливо может не поступать в камеру сгорания в достаточном количестве, что может стать причиной отказа запуска силового агрегата. Для того, чтобы избежать подобных проблем Вам необходимо каждые 20 тыс. километров менять в машине топливный фильтр, который может быть сильно загрязнен ферментно-образующимися веществами присутствующими в самом топливе .

Все эти элементы в машине Вы можете легко сами проверить и при необходимости заменить их самостоятельно, конкретно с помощью повседневных авто-инструментов. К сожалению существует много и других топливных электронных систем, которые без применения специального оборудования проверить просто не получиться. Поэтому запомните дорогие наши автомобилисты, чтобы сделать электронную диагностику автомобиля, лучше всего доверится конкретно профессионалам и обратиться в автосервис.

Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт

Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина? Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17? Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально. Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8? Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает? Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема? Поставьте между замком и стартером реле, не поможет — то замок зажигания.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

1. Контроллер зажигания,
2. Датчики кислорода, расхода воздуха, расчета скорости,
3. Топливный насос и реле, форсунки,
4. Вентилятор,
5. Бензонасос,
6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Где находится реле стартера на ваз 2110 инжектор 16 клапанов

Граждане драйвовцы! Не дайте, как говорится, «умереть дурой»!(потому что чувствую себя именно так). Нужен мне экстрасенс, который поставит диагноз по фотографии, потому что гугл мне помочь не смог, а к электрику сразу бежать неинтересно(хотя этот вариант все равно рассматривается).

По порядку:

1. Открыв капот через пару недель после покупки нового аккума, увидел я, что он диагностическое оконце в нем показывает «необходимо зарядить». Я удивился, думаю, неужели генератор «капут»? Нет, OpenDiag показывает 13.5В на заведенной машине. Нагуглил способ проверки токов утечки — скинуть минусовую клемму аккума, воткнуться в разрыв мультиметром в режиме амперметра. Ток учетки составил около 160 миллиампер. Начал по одному выдергивать предохранители, чтобы понять, какая цепь тянет энергию.
2. Вытащил предохранитель F20 (лампы задних противотуманных фонарей) — ток утечки упал до 80 миллиампер. Ура, думаю я, косяк цепи противотуманок, вытащу предохранитель и буду спокойно ездить, тем более, что задние противотуманки не работали никогда.
3. Если бы. При попытке завести машину без этого предохранителя не работает стартер. Вся электрика на месте, моргает, гудит, сигналка работает, а при повороте ключа — тишина.

Ставим предохранитель на место — машина заводится.

Более внимательно рассмотрев предохранительный блок, я увидел это:

Блок предохранителей

• Отмеченное зеленым — закороченное реле стеклоподъемников, позволяет опускать и поднимать стекла при выключенном зажигании.
• Отмеченное красным — вроде бы реле стартера, одной ногой закороченное с выводом посадочного места под реле противотуманных фонарей!
• Отчепляем розовый провод — машина не заводится. Выдергиваем предохранитель F20 — машина не заводится. Долгое и вдумчивое курение электросхемы 2110 мне не помогло, я все равно ничего не понял.
• Подскажите, в какую сторону копать и где искать причины, почему не работает стартер при разомкнутой цепи противотуманок?

У прошлого хозяина спрашивать бесполезно — ему машина такой досталась и он предохранительный блок ни разу не открывал.

Предохранитель прикуривателя: замена

На примере прикуривателя мы рассмотрим замену предохранителей, так как меняются они по одинаковой схеме. Для начала нужно проверить работоспособность прикуривателя, выполняется это следующим образом:

1. Заводим автомобиль.
2. Прикуриватель должен быть внутри своего гнезда. То есть на своем рабочем месте.
3. Ждем 20 секунд.
4. Достаем устройство и проверяем его на ощупь: если температура не выросла, то он неисправен.

Итак, мы убедились, что устройство не работает. Теперь нам предстоит замена выгоревшего предохранителя прикуривателя. Мы уже знаем расположение черного ящика (слева от руля, внизу торпеды). Далее нужно нажать на защелки, чтобы крышка открылась. Осмотрите внимательно монтажный блок: внутри должен быть пинцет, вложенный туда для извлечения предохранителей. Теперь осталось найти предохранитель прикуривателя – он обозначен на схеме как «F18». Извлекаем перегоревший элемент и ставим новый – работа закончена. Мы взяли прикуриватель для примера, так как он чаще всего выходит из строя. Происходит это из-за желания владельцев ВАЗ 2110 поместить внутрь его гнезда дополнительные электроприборы: насосы, автомобильные пылесосы и прочую технику, которая перегружает предохранитель.

Если внутри черного ящика нет пинцета или вы его потеряли, то на замену можно взять плоскогубцы. Не стоит пытаться сделать это пальцами, так как подобное действие расшатает и без того хрупкое гнездо. Если реле заменить недорого, то для ремонта монтажного блока придется хорошенько потратиться. Выкручивать элемент нужно аккуратно, чтобы не раздавить.

Осмотр проводки прикуривателя

Если после замены защитный элемент снова перегорел, то следует искать причину в другом месте. Она кроется не в предохранителе прикуривателя ВАЗ, а в неисправной проводке.

При солидном возрасте автомобиля или вследствие неграмотных манипуляций с электрикой, провода могут коротнуть и выгореть или в самой цепи возникнет обрыв, срабатывает предохранитель прикуривателя. Желательно осмотреть кабели на предмет заломов или потертостей. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю прозваниваются на предмет сопротивления. Если нет питания, то один из кабелей оборван.

Для ремонта прикуривателя на ВАЗ потребуется паяльник с канифолью и оловом, исправные кабели и изоляционная лента.

Причины преждевременного выхода из строя предохранителей

• Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
• Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
• Механическое повреждение, авария, удар, столкновение;
• Повреждение крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
• Короткое замыкание в цепи электрического питания;
• Воздействие лучей ультрафиолета.

Если после замены модулей оборудование не заработало, то скорее всего повреждена линия цепи электрического питания. В худшем случае выход из строя детали. Тщательно обследуйте участки проводки от аккумулятора, генератора, стартера к реле – коммутатору.

В инструкции по эксплуатации техническим средством указан интервал до замены модулей монтажного блока 40000 км. На практике, ресурс больше на 5 – 7 тыс. км.

Чтобы предотвратить преждевременный износ модулей, систематически проверяйте состояние изоляции проводки, качество фиксации клемм, удаляйте окисление наждачной бумагой мелкой фракции.

В качестве расходного материала приобретайте оригинальные детали отечественного производства. Сверяйте каталожные артикулы с данными, указанными в руководстве по эксплуатации. Импортные аналоги по качеству сопоставимы с российским производителем, но цена в два раза дороже.

Если устанавливал самостоятельно

Предыдущий хозяин автомобиля при отсутствии такой штатной детали мог установить ее самостоятельно. Такие установочные комплекты продаются в автомагазинах. В этом случае электрореле может располагаться не только в «штатном» месте. Найти его без звонка предыдущему владельцу будет не так просто.

Если поломка этой детали случилась в пути, то завести автомобиль можно, замкнув контакты 87 и 30 (расположение и принципиальная схема нанесена на верхней части кожуха реле). При этом пользоваться машиной разрешается без всяких ограничений. Но при первой же возможности обязательно устраните возникшую поломку. Работа системы зажигания ВАЗ-2115 напрямую зависит от реле.
