Как завести скутер без проводки схема

Устройство электронного зажигания скутера

Современная система зажигания скутера 4т устроена следующим образом: коммутатор и катушка, являющиеся ее основными элементами, обеспечивают подачу высокого напряжения на свечу зажигания, которая вырабатывает электрический разряд, способный воспламенить топливо. Катушка формирует высокое напряжение благодаря электромагнитной индукции. Коммутатор нужен для распределения напряжения его прерывания в нужный момент. Внутри содержится электронная схема, тиристор и три выхода для проводов. В нужный момент коммутатор подает напряжение или отключает его.

Принцип работы системы зажигания скутера таков: от аккумулятора подается напряжение на катушку, которая часто завязана с коммутатором в одном блоке, коммутатор подает напряжение на свечу, решает, когда его прерывать. Смесь в цилиндрах загорается в нужное время. От того, как настроено и выставлено зажигание, зависит правильность работы двигателя и то, будет ли он вообще заводиться.

Коммутатор

У многих моделей скутеров коммутатор объединен с катушкой, поэтому при выходе из строя одного из устройств приходится менять блок целиком. Стоят такие запчасти недорого.

Внешне коммутатор похож на пластиковый коробок. Внутри находится микросхема, разнообразная электроника, которая ремонту не подлежит. Кроме этого, там имеется тиристор. Задачей этого элемента является прерывание электрического импульса в нужный момент; для этого он имеет три вывода. При попадании тока на один из них тиристор превращается в проводник, а ток перемещается от входного контакта к выходному. При достижении определенного напряжения и спаде тока импульс прерывается, после этого датчик Холла возвращает тиристор в исходное положение, чтобы сигнал поступал вновь на третий вывод. Процесс повторяется всякий раз, как напряжение поступает снова.

Катушка зажигания

Высоковольтную катушку используют для преобразования напряжения 12 Вольт в несколько тысяч, которых будет достаточно для воспламенения смеси бензина и воздуха. Устройство работает по принципу, в основе которого лежит электромагнитная индукция.

Элементы цепи зажигания

Система зажигания — важный элемент в работе всего самоката. Он определяет искрообразование и точно рассчитанный импульс, вызывающий воспламенение топлива.

Схема зажигания скутера включает в себя множество компонентов, которые отвечают за конкретную работу.

Модуль зажигания CDI

Первым в списке компонентов стоит модуль CDI. Эта аббревиатура расшифровывается как Capacitor Discharge Ignition.

Модуль коммутатора выполнен в неразборном корпусе, поэтому в случае выхода из строя его заменяют на новый. К нему подключено 5 проводов, и они проложены по всей цепи зажигания самоката.

Устройство спрятано внутри самоката и к нему нелегко. Пластиковые крышки необходимо полностью снять.

Катушка зажигания

Функция этого элемента состоит в том, чтобы подавать быстрый импульс высокого напряжения на сигнал переключения. Он идет прямо к свече зажигания, где преобразуется в искру.

Катушка находится на правой стороне самоката-китайца и прикреплена к его опорной конструкции. Его легко узнать — он выполнен в виде пластиковой бочки. С обратной стороны подключен толстый провод. Именно она передает разряд по цепи с трансформатора на свечу.

Катушка закрыта резиновым кожухом, защищающим ее от грязи и пыли.

Свеча зажигания

Его задача проста — создать искру и зажечь смесь в баллоне. В скутере используется свеча зажигания A7TS.

Его расположение скрыто от глаз, но опытные владельцы знают, где его найти. Следуя высоковольтному кабелю, вы доберетесь до блока цилиндров и крышки свечи зажигания.

Резиновая прокладка защищает контакт от случайного электрического повреждения. Вы можете удалить его, потянув на себя с небольшим усилием. Не рекомендуется слишком сильно тянуть шнур — может сломаться колпачок.

Отвинтите свечу зажигания торцевым ключом. После его снятия проверьте цвет и состояние контактов. Показателем хорошей работы двигателя является коричневый цвет без следов нагара. Отклонение от нормы говорит о неисправности карбюратора.

Стартер

Стартер используется для легкого запуска двигателя скутера без использования педали акселератора. Стартер расположен в центре скутера, рядом с двигателем. Чтобы его открыть, необходимо удалить декоративный пластик.

Стартер подключается через реле стартера, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом резервуаре и соединен тремя трубками.

Индикатор напрямую подключен к датчику. Оба питаются стабилизированным током от выпрямителя. В случае проблем с индикатором проверьте подключение к цепи.

Напряжение подается только при включенном зажигании.

Реле поворотов

Выключатель используется для управления поворотными огнями. После закрытия кнопки реле отправляет импульсы тока с частотой 1 Гц.

Устройство находится под приборной панелью. Чтобы заменить реле, снимите пластиковую крышку.

Схема легко переключается. В случае поворота направо напряжение подается по синему проводу, который управляет соответствующими лампочками. Левое положение переключателя замыкает серую шину на оранжевую шину.

Двойные фонари в приборной панели подключаются параллельно проводам указателей поворота. Они указывают на то, что на определенной стороне самоката горит свет.

Звуковой сигнал

Назначение звукового сигнала всем понятно. На самокате он находится возле реле ограничителя.

Звуковой сигнал приводится в действие выключателем зажигания постоянного тока и приводится в действие кнопкой на рулевом колесе скутера. Компонент неразрушаемый, поэтому в случае выхода из строя его полностью заменяют.

Регулятор напряжения, самодельный.

Приветствую всех! “Полетел” у меня как то регулятор напряжения(Не Реле-регулятор, не путайте) на китайском 4 тактнике, покупка нового не планировалась, так как штатный РН на всех 4т говно, полез в интернет искать схему. Долго искать не пришлось, нашел очень простой и дешевый вариант: шунтирующий РН. Но для правильной работы нужно было разбирать генератор и отсоединять провод от массы, и выводить его отдельным проводом.. Ну да ладно, дальше объяснять я не буду, ибо не каждый шарит в электрике. В китайских 4т как правило стоят вот такие РН: Схема говно, КПД говно, ресурс говно

Собираем вот эту(Для однофазного генератора, в нашем случае): Для трехфазного: У нас есть два варианта подключения самодельного РН, тянуть не буду и расскажу что да как: Первый вариант(с переделкой генератора): 1) Разбираем генератор, снимает статор с двигателя и вот что мы видим: Важно: Где написано “Масса ее нужно отпаять” припаиваем отдельный провод на обмотку и выводим наружу, это будет один конец обмотки. Вторым концом будет белый провод Все, сделали, собираем генератор обратно

Получиться у нас должно вот так: То есть с генератора у нас приходят два провода(Вообще то их будет три, нам же будет нужны два). Расписывать подключение РН дальше не буду, покажу лучше рисунок: Готово, осталось подключить желтый провод от старого РН на “+” аккумулятора. На это первый вариант переделки закончен. Теперь наша борт. сеть имеет постоянное напряжение.

pitstopsaki.com

Регулятор напряжения для скутера своими руками

Реле-регулятор можно сделать своими руками, для этого требуется немного знаний и схемы регулятора напряжения скутера. Мы будем делать регулятор напряжения на китайский скутер своими руками. Самый дешевый вариант, это взять шунтирующий регулятор напряжение. Нюансом является то, что для исправной работы нужно разобрать генератор и вывести отдельным проводом провод от массы.

Было принято решение сделать регулятор напряжения своими руками по той причине, что китайские аналоги столь паршивые, что здесь просто нет слов. Смотрим на фото схема китайс регулятора напряжения:

Будем собирать по этой схеме однофазного генератора:

Для того чтобы сделать реле-регулятор нужно сначала разобрать генератор и снять с двигателя статор. Теперь мы видим такую картину:

На фото видно массу которую надо отпаять, и к ней нам надо припаять отдельный провод на обмотку. После чего его нужно вывести на наружу. Именно этот провод и будет одним концом обмотки. Второй конец – белый провод.

После этого осторожно собираем генератор в обратном порядке. Для чего это все деллось?! У нас с генератора теперь выходит 2 провода которые мы и будем использовать (всех проводов 3) Все изменения, которые произошли можно увидеть на фото ниже:

Подключение регулятора напряжения изображена на этой схеме регулятора напряжения скутера:

Ну вот и все. Наш регулятор напряжения для скутера своими руками почти закончен. Теперь к клемме «+» аккумулятора скутера нужно подключить желтый провод от нашего старого реле-регулятора.

После всей проделанной работы мы получили постоянное напряжение на нашей борт. сети.

Еще один самодельный регулятор напряжение для скутера на видео:

Источник

Схема проводки Honda Lead 90 и Honda Lead 50

Схема по ремонту и обслуживанию электропроводки мотороллеров Хонда Леад 50 и его аналога Хонда Леад 90.

Выключатель освещения
Выключатель стартера
Звуковой сигнал
Замок зажигания Хонда Леад
Регулятор напряжения (выпрямитель)
Резистор
Пусковой обогатитель
Резистор
Прерыватель (узел CDI)
Масса
Генератор
Стартер Honda Lead
Катушка зажигания
Свеча зажигания
Правый задний указатель поворота
Стоп-сигнал и задний габарит
Левый задний указатель поворота
Датчик уровня масла
Датчик уровня топлива
Масса
Предохранитель (7А)
Аккумуляторная батарея
Реле стартера
Выключатель звукового сигнала
Выключатель указателей поворота
Переключатель света фары
Реле указателей поворота
Левый передний указатель поворота
Выключатель стоп-сигнала (левый)
Левый индикатор указателей поворота
Индикатор дальнего света фары
Указатель уровня топлива
Комбинация приборов
Индикатор превышения допустимой скорости
Индикатор низкого уровня масла
Правый индикатор указателей поворота
Передний габарит
Фара Honda Lead
Выключатель стоп-сигнала
Правый передний указатель поворота

Схема электрооборудования скутеров Honda Lead 50, 90 кубов

Данная схема для этих популярных японских скутеров подходит для ремонта электрооборудования, прозвонки проводов с помощью тестера, а также тюнинга Хонда Леад.

Автомеханик с опытом более 20 лет в ремонте и обслуживании автомобильной и мотоциклетной техники. Пишу статьи и отвечаю на вопросы посетителей сайта skuterov.ru

Подскажите пожалуйста , схема электропроводки скутеров Honda Lead 90 и Honda Joker 90 аналогичны ?

Будьте добры,объясните цепочку на схеме/с генератора 11 на пусковой обогатитель7,/это идёт прямой провод?или через7 какое-то реле? У меня нет напряжения на/ эл.клапане /пуск.обогатителе.Спасибо.

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

Зеленый провод – общий.
Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.

Регулятор напряжения на скутере

Регулятор напряжения на скутере

Регулятор напряжения на скутере также называют реле-регулятор — это важнейшая деталь всей электрической системы скутера, которая помимо обеспечения основных функций помогает аккумулятору работать дольше и лучше. Но основная задаче реле регулятора — обеспечить стабильную подачу тока, который поступает от генератора. После того как ток поступил на реле-регулятор, деталь начинает правильное его распределение на все необходимые приборы, среди которых лампочки, аккумулятор, датчики, индикаторы и прочие. По своему предназначению реле можно сравнить с трансформатором, который принимает и распределяет электричество. Без него ток будет попросту идти в неправильном количестве, что грозит мгновенному выходу из строя всех приборов. В зависимости от модели скутера реле не дает генератору вырабатывать напряжение большее или меньшее нормы, в более частых случаях эта норма колеблется от 12 до 14,5 вольт. Все потребители тока (фары, повороты, датчики и т. д.) создаются с расчетом на использование до 12 вольт.

Также стоит учитывать, что изначально генератор скутера вырабатывает в среднем от 30 до 35 вольт, но при начале работы реле-регулятор напряжения скутера 4т позволяет снизить этот показатель до приемлемых 12-14.5 вольт. Еще одна важная задача данной детали в том, что она получает от генератора переменный ток, превращая его в постоянный. При поломке реле напряжения вам грозит быстрый износ всех электроприборов, лампочки со временем перегорят и придется менять из до тех пор, пока они не получат постоянный ток в предельно допустимом количестве.

Как выглядит реле-регулятор?

Данная деталь внешне достаточно небольшая, она выглядит как маленький радиатор из алюминия. Он отлично работает с тиристором, который имеет плоскую поверхность и располагается под радиатором. Задача тиристора — нормализовать напряжение при скачках выше или ниже нормы. Реле-регулятор находиться в передней части скутера под передним пластиком, его легко найти благодаря заметному внешнему виду. Если учитывать деталь китайских 4т скутеров, характеристики детали и ее тип подбирается в соответствии с приборами скутера, расположением и их характеристик. Настоятельно рекомендуем покупать реле в точности под вашу модель скутера, в противном случае разъемы не подойдут.

Проверка реле регулятора на скутере

Если вы заметили, что лампочки на вашем скутере часто перегорают, даже после замены это происходит через какой-то промежуток, скорее всего у вас сломалось реле-регулятор. Но перед заменой нужно в этом убедиться, проверив деталь при помощи тестера. Для этого берем механический или электронный тестер. Первым делом нужно настроить прибор, включив ему режим «КилоОм». Дальше придется снять реле со скутера и замерить показатели на выводах, которые промаркированы на картинке ниже.

Первым делом щупом замеряем показатели выводов АВ, они должны показать 18 кОм. Далее меняем местами щуп и проверяем выводы ВА, тестер должен показать 0 кОм, то есть никак не реагировать. Если тестер начинает реагировать, скорее всего реле сломано. После этого проверяем выводы СД, показатель должен быть в пределах 33 кОм. Поменяв местами выводы на ДС напряжение должно немного вырасти, например, до показателя 42 кОм. В других случаях прозвона выводов меняя их (АД, ДВ и т. д.), тестер не должен реагировать на действие, отметка должна показывать о кОм.

Важно: данный пример проверки реле проводился на японском скутере бренда Хонда, поэтому если вы владелец любой из моделей Tact, Dio или Lead, смело проверяйте исправность вышеприведенным способом

Как проверить РР мультиметром на мопеде?

Проверку реле-регулятора на китайском скутере проводят с применением мультиметра с функцией вольтмерта. Для этой цели обычно применяют простой DT-830 (или аналог). Диагностику и замер напряжения на выходе лучше проводить на снятом приборе.

Алгоритм проверки:

Нужно открутить обтекатель с центральной фазой и найти на раме прибор с 4 проводами: красным, зеленым, желтым и белым.
Затем завести скутер и на холостом ходу проверить напряжение: замерить его между зеленым и красным проводом, выставив мультиметр на предельное значение 20 В.
Если на дисплее мультиметра показана цифра 14,6-14,8 В ― это норма. Для стабилизаторов на китайских мопедах это рабочее штатное напряжение. Если же на холостом ходу мультиметр показывает значение 15-16 В ― это высокий показатель напряжения. Это говорит о неисправности реле-регулятора.
Затем нужно проверить напряжение, поступающее на осветительные лампы. На центральную лампу ближнего (дальнего) света подаётся переменное напряжение, поэтому мультиметр следует перевести в режим измерения переменного тока с параметром 20 В.
Далее замеряем напряжение между зеленым и желтым проводом (зеленый ― общая электросеть мопеда). Если мультиметр показывает напряжение сети до 12 В, значит электроприборы работают без дополнительной нагрузки.
Если же на холостом ходу это значение 16 В и выше, а при резком увеличении оборотов двигателя подскакивает до 25 В ― прибор не стабилизирует напряжение и, следовательно, не работает. При таких показаниях прибор нужно заменить на новый.

С применением мультиметра проводят проверку реле-регулятора на китайском скутере

Для того чтобы сделать измерение, нужно:

переключить прибор в режим «КилоОм» и снять регулятор;
затем поставить щупы на первую пару выводов (АВ). Тестер должен показывать значение не более 18 кОм;
после этого меняем положение щупов на выводах в обратном направлении (ВА) и замеряем напряжение еще раз ― на приборе стрелка должна показывать 0;
затем устанавливаем щупы на следующую пару выводов (СД) и замеряем показания на этой паре;
меняем местами щупы (ДС) и замеряем показатель повторно;
остальные замеры не имеют контакта и не проверяются. Показатель при их проверке должен быть нулевой.

Таким способом проверяются регуляторы на популярных японских моделях с малым объёмом двигателя таких брендов, как Honda (Leard, Dio, Tact), Suzuki, Yamaha.

Заменить неисправный реле-регулятор на скутере не составит труда

Проверка коммутатора тестером

Если у вас имеется специальный тестирующий прибор, то есть тестер, то вы можете его использовать на коммутаторе, так как в любом случае это может дать определенные результаты. Вы можете использовать простой вольтметр, можете применить более универсальный мультиметр, но в любом случае вам нужно помнить о том, что у данной части скутера имеется пять выводов – на массу, на датчик, на питание, на катушку зажигания и на выключение. Если у вас имеется только один коммутатор и тестер, то вы можете лишь проверить нулевое напряжение. Когда на одном из выходов стрелка тестера не движется, это значит, что напряжения в нем нет.

Однако не всегда следствием повреждения является полная потеря напряжения – иногда может случиться так, что на каком-либо из выходов оно будет нестабильное, заниженное и так далее. И узнать об этом не получится, если у вас нет такого же коммутатора, к которому уже были произведены замеры, для сравнения. Как вы понимаете, это лишь частичная проверка, то есть вы можете использовать данный метод для того, чтобы разобраться с тем, как проверить коммутатор на скутере «Ямаха» или на какой-либо еще конкретной модели. Но если вы хотите провести полную проверку, то придется использовать более эффективные способы. Как проверить неисправность коммутатора на скутере с максимальной точностью? Для этого вам понадобится другой рабочий скутер.

Замок зажигания

Замок зажигания является неотъемлемой частью цепи зажигания и объединяет все её элементы. Задачей данной детали является управление. Замок зажигания представляет собой переключатель. Для удобства он снабжён ключом. У замка есть три положения, но на схеме изображены лишь два из них. Первое положение помогает попасть питанию с аккумулятора в электрическую цепь, создавая замыкание чёрного и красного провода. После поворота ключом в этом направлении можно пользоваться скутером, запускать двигатель. Отключению от аккумулятора и прекращению работы транспортного средства способствует второе положение. При повороте ключом оно разрывает электрическую цепь.

Скутер ABM Storm L

Скутер ABM Storm L по низкой цене с доставкой в любой регион России! Максимальная конструктивная скорость, км/час 50. Запуск двигателя электро/кик стартер. Данный мотороллер не расходует так много топлива, как автомобиль, не требует дорогостоящего капитального ремонта, а многие запчасти этого маленького скутера имеют вполне снисходительную цену, так что заменить нужную деталь можно сразу же после выхода ее из строя.

Вступай в нашу группу «В Контакте»

+ Расширенная гарантия качества на ABM Storm L.

+ Вы сможете получить дополнительную скидку, уточнить цену у наших менеджеров перед тем как купить Скутер ABM Storm L.

Вступай в нашу группу «В Контакте»

+ Расширенная гарантия качества на ABM Storm L.

В общем, обслуживание скутера не станет для вас большой проблемой, как в случае, если бы вы имели дело с автомобилем. Кроме того, скутер обладает прекрасным внешним видом – он исполнен в спортивном стиле и имеет несколько вариантов расцветки – серебристый цвет может сочетаться с красным, синим, коричневым или же темно-серым. Любая из этих расцветок выглядит замечательно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Скутера ABM Storm L

Тип двигателя — 4-х тактный
Объём двигателя, см3 — 49.90
Трансмиссия — автомат (вариатор)
Максимальная мощность, л. с. — 4.5
Максимальная скорость, км/ч — 50
Расход топлива (на 100 км при скорости 40 км/ч), л — 2
Вес, кг — 76
Максимальная нагрузка, кг — 95
Тип тормозов — дисковые / барабанные
Размер шин — 3.50-10″ off-road
Запуск двигателя — электро / кикстартер
Комплектация — литые диски, зеркала в цвет кузова
Габариты коробки (ДхШхВ), мм — 1680х460х860
Цвет — Синий, Красный, Коричневый, Серый

Если Вы хотите получить консультацию по ремонту и обслуживанию Скутер ABM Storm L

обратитесь в нашу мастерскую. Механики BIKE18.RU имеют опыт по сборке и содержанию ABM Storm L У нас Вы всегда найдете запчасти и расходники для Скутер ABM Storm L — просто обратитесь к нашим менеджерам! Звоните! Или пишите на почту [email protected]

Выявление неисправностей и ремонт электрооборудования мопеда Дельта

Отсутствие искры или ее силы не достаточно для зажигания. Для этого следует выкрутить свечу и оценить ее внешний вид. Также следует проверить наличие искры в вывернутом состоянии.
При поиске неисправности в системе зажигания следует установить рабочую свечу и попытаться завести двигатель.
С помощью мультиметра следует проверить контакт двигателя с рамой.
Оценить работоспособность генератора можно на основании измерения сопротивления катушки. Сопротивление измеряется между массой и проводом черного цвета с красной полоской. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. Для подтверждения этого факта следует демонтировать генератор и проверить сопротивление непосредственно на катушке.

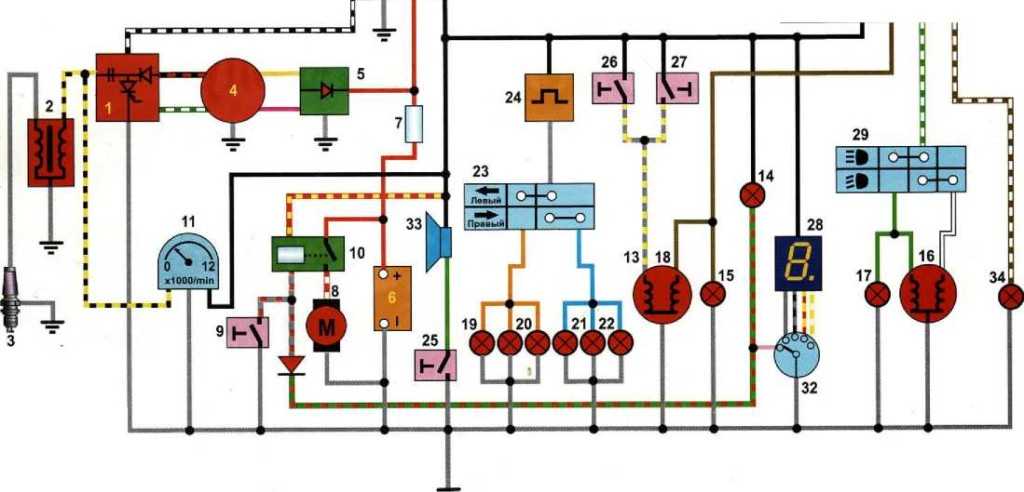

Если генератор рабочий, проверяем целостность цепи. Схема электрооборудования мопеда Дельта позволяет определить порядок выполнения поиска неисправностей и их устранение.
Затем проверяется сопротивление на выводах блока зажигания. Поскольку данный элемент ремонту не подлежит, при выявлении неполадок, его следует заменить.

Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.

При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.

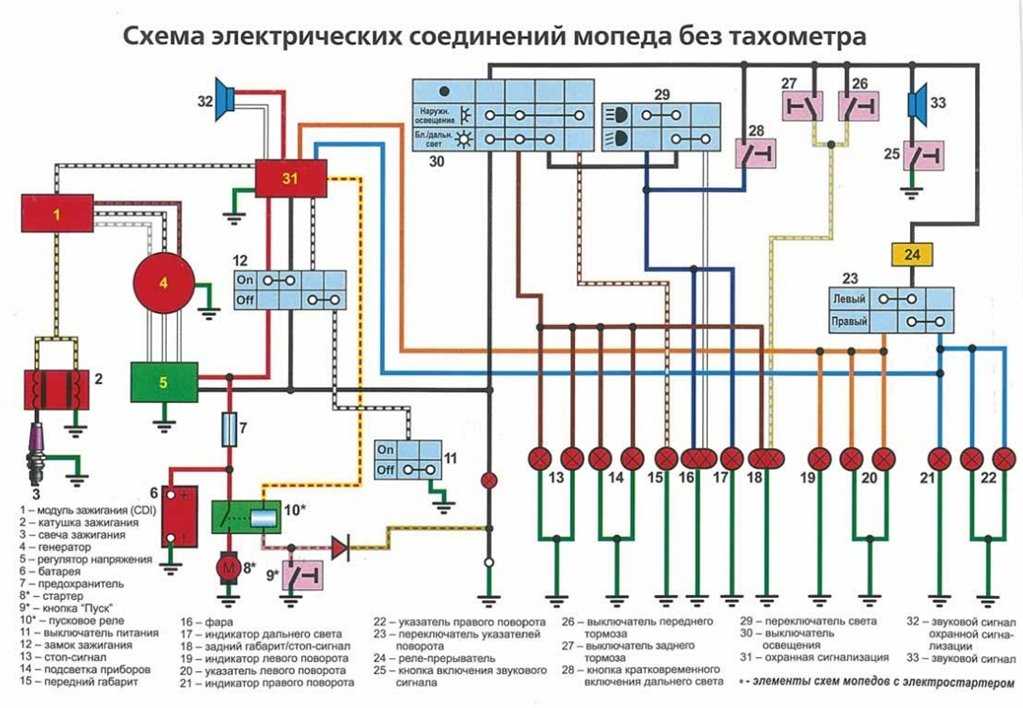

Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.

Ремонт Ваз 2108 2109 21099

Пятница, Июль 10th, 2015

Схему зажигания Ваз 2109 должен знать каждый его владелец. Не зная этой схему, Вы не сможете завести автомобиль в случае проблем с зажиганием. Тем более, что схем эта элементарно простая. На Ваз 2109 установлена бесконтактная система зажигания. Состоит он из следующих узлов: коммутатор, катушка зажигания, трамблер, датчик Холла, высоковольтные провода и свечи. Задача системы зажигания — своевременная, циклическая подача искры в цилиндры двигателя. Рассмотрим подробно как работает схема заж

Схема зажигания Ваз 2109

игания Ваз 2109: подача питания на систему зажигания осуществляется через реле. Пока ключ не будет в положении зажигания, реле не включится и не подаст питание на схему. Как только ключ повернут система зажигания запитывается. Питание +12В с аккумулятора подается на контакт Б катушки зажигания, 4-й контакт коммутатора. Датчик Холла запитывает сам коммутатор

Обратите внимание, что реле зажигания питается через монтажный блок, и если будет плохой контакт в разъемах Ш1,Ш8 или по какой-то причине окиснет или сгорит дорожка, система зажигания не будет запитана и Ваз 2109 не будет заводиться. Чтобы искра начала формироваться необходимо провернуть коленчатый вал двигателя

Вместе с ним провернется и распределительный вал и датчик Холла подаст импульс на коммутатор. Коммутатор в свою очередь соединит контакт К катушки зажигания с массой, в результате чего на центральном проводе появится искра. Когда бегунок трамблера соединит центральный провод и провод ведущий на конкретный цилиндр двигателя искра проскочит на свече, воспламеняя горючую смесь. Двигатель заведется. Когда необходимо заглушить двигатель, водитель с помощью поворота ключа в замке зажигания выключает реле, которое в свою очередь разбирает питание системы. Коммутатор, катушка зажигани становятся обесточены и перестают работать. Наиболее частые неисправности системы зажигания Ваз 2109: 1) Выход из строя коммутатора. 2) Выход из строя датчика Холла. 3) Плохой контакт бегунка в трамблере. 4) Отсутствие питания системы зажигания Ваз 2109. На Главную.

Элементы цепи зажигания.

Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).

Модуль зажигания CDI.

Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.

К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.

Катушка зажигания.

Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.

Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.

Свеча зажигания.

С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).

На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.

Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.

Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.

До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.

Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.

Как проверить стартер скутера?

Если при нажатии на кнопку запуска, стартер не крутит, то эта ситуация не всегда может нам говорить о его неисправности. Помимо самого стартера в электрике скутера есть несколько элементов управляющих его работой. Таких как аккумуляторная батарея, реле, кнопка запуска и провода подводящие питание. И при отказе хотя бы одного из этих элементов — полностью исправный стартер работать не будет.

Поэтому, чтобы не терять много времени и не делать потом лишнею работу, мы не будем гадать, а поступим проще: пойдем по методу исключения: подключим стартер напрямую к аккумуляторной батарее — минуя реле, цепь кнопки запуска и штатные провода питания, тем самым полностью исключим неисправности в элементах отвечающих за работу стартера.

Китайские мопеды

Одноплатформенные модели

Сегодняшние реалии таковы, что отечественных моделей уже и не встретишь на дорогах общего пользования.

Времена меняются, и ослабевшее знамя свободы из рук отечественных «Карпат» и «Верховин» подхватили китайские мопеды серий:Констатируем факт – продукция из Китая стала массовой и на отечественном рынке мотоциклов

Альфа (Alfa);
Дельта (DELTA);
Дино (Dino);
Ирбис (Irbis);
Випер (VIPER);
Зип Стар (Zip Star);
Лидер (Leader);
Мустанг (Musstang);
Бриз (Briz);
Динго (Dingo);

и другие аналогичные модели, оснащенные всем необходимым для поездок. Это все «соплатформенники» Дельты, выпускаемые китайским производителем Chongqing Wonjan motorcycle и компаниями, купившими у него лицензию.

Схожесть конструкции

Примечательно, что электропроводка мопеда Дельта аналогична с другими моделями, что облегчает обслуживание и увеличивает популярность транспортных средств.Кажущаяся сложной на первый взгляд, схема электрических соединений достаточно традиционна

Видео в этой статье даст информацию относительно обслуживания схожих моделей. Для изделий с панелью приборов, содержащей тахометр, публикуем часть схемы, имеющей различия и в органах управления. В этом случае проводка на мопед Дельта дополнена несколькими элементами для подключения.На фотографии представлена часть электрической схемы модели Дельта с тахометром

Вывод

Не всем байкам суждено быть предметом гордости владельца. Некоторые из них должны просто тихо и скромно выполнять свою работу, не привлекая внимания прохожих, и Стелс Тактик 50 относится именно к этой категории. Дешевый, живучий и ничем не примечательный, он некогда стал очень популярен именно благодаря низкой цене. К тому же 50-кубовая рабочая лошадка легко тюнингуется, становясь заметно более бодрой, и стоят все эти радости очень скромных денег. На фоне многочисленных конкурентов эта модель не выделяется ничем особенным, но своих денег она стоит

Если вам нужен предельно бюджетный вариант для повседневных нужд, обратите на неё внимание. Куда уж дешевле?
