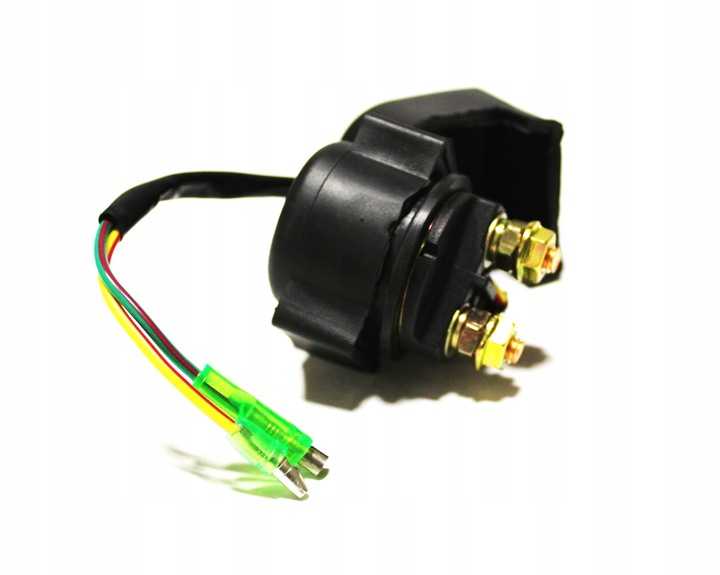

Замена реле поворотов скутера

Для передвижения скутера в темное время суток служат передняя фара и задний стоп — сигнал. А для предупреждения остальных участников движения о совершении маневра обгона или поворота предусмотрены поворотные огни. Однако в темноте непрерывный сигнал поворота сзади скутера будет сливаться со светом стопа и другие водители его просто не заметят. Для этого и предусмотрен мигающий вариант поворотов на всех транспортных средствах. А чтобы это было возможно — в системе подачи электричества на лампочки поворотных фар установлено специальное реле. Значит, основным предназначением реле поворотов скутера является обеспечение прерывистой подачи электричества на лампочку. Именно вследствие этого она и мигает с определенным интервалом.

Основными показателями частичного или полного отказа реле поворотов являются:

нестабильное или более частое включение (мигание) лампочек поворотов;
невозможность включить повороты (лампочка не реагирует на переключатель);
лампочки поворотов включаются, но не мигают (просто горят и тухнут только после выключения).

Если подобные симптомы проявляются при полной работоспособности ламп и проводки — значит пришла пора заменить реле поворотов. А для этого, естественно, необходимо разобрать ту часть скутера, которая мешает свободному доступу к данному узлу. В разных моделях скутеров расположение реле может варьироваться от пространства под передним пластиком до задней части транспортного средства. В зависимости от этого и проводится разборка передней или боковой частей скутера.

При разборке скутера для замены реле необходимо:

установить скутер на ровной поверхности на центральную подножку;
определить расположение реле на данном скутере, руководствуясь инструкцией по эксплуатации;
открутить и снять пластик в месте расположения реле;
освободить деталь от хомутов крепления (в большинстве случаев они резиновые);
извлечь деталь;
аккуратно отсоединить пластиковый разъем реле (он может быть как с дополнительной проводкой, так и без нее);
подключить новое реле к бортовой сети;
установить деталь на место и зафиксировать ее с помощью хомутиков;
установить снятый пластик на место и надежно прикрутить его фиксирующими болтами.

Процедура замены реле поворотов — один из самых простых видов ремонта скутера, с которым справится даже неопытный начинающий водитель — владелец.

Однако при проведении замены реле поворотов не следует пренебрегать общими правилами для всех видов ремонта скутеров, а именно:

перед началом разборки нужно тщательно очистить, помыть и просушить скутер (особенно труднодоступные места и места максимально подверженные воздействию грязи);
проводить ремонт в чистом помещении и только с использованием чистых инструментов (ключей, отверток, емкостей);
следует запастись емкостью (или несколькими) для складывания мелких деталей (болтов, гаек, уплотнительных колец).

После установки нового реле нужно проверить его функциональность, проехав на скутере некоторое расстояние.

Источник

Замена реле поворотов скутера обновлено: Август 27, 2016 автором: admin 2016-08-27

www.ezdaskut.ru

Реле поворотов своими руками

Иногда возникают ситуации, когда штатное реле поворотов выходит из строя и нет возможности приобрести новый прибор. В подобной ситуации можно попытаться сделать реле поворотников своими руками, чтобы обеспечить автомобиль необходимыми сигналами. Простейшие электронные устройства, которые возможно создать самостоятельно, просты и удобны в эксплуатации, работают бесперебойно и надежно. Высокая точность достигается за счет использования ШИМ-контроллеров, используемых во всех схемах.

Самый простой заменитель электромагнитного реле рассчитан на максимальную мощность нагрузки 150 Вт. Она подключается в разрыв плюсовой клеммы. Если полевой ключ IRFZ44 заменить на модель IRF3205, то можно подключить и 200 Вт. Такая несложная схема обеспечивает высокую точность функционирования. Частота мигания не зависит от мощности лампочек, поэтому в схему можно включать светодиодные, галогенные и другие лампы. Периодичность мигания напрямую связана с емкостью конденсатора. При увеличении емкости, мигание лампочки будет более редким, и, наоборот, снижение емкости приведет к ускорению мигания. Маломощный диод 1n4148 может быть заменен любым аналогичным элементом. При достижении схемой мощности 80 Вт, в области полевого транзистора наблюдается незначительное выделение тепла. Это означает, что она готова к использованию.

Существует еще одна несложная схема реле поворотов с катушкой – простая, надежная и недорогая. Она способна зажигать как обычные лампочки, так и светодиодные и рассчитана на 12 В. Подключение контактов осуществляется по принципу обычного выключателя, то есть последовательно с лампочкой. Светодиод устанавливается в цепь в качестве индикатора на время наладочных работ. Параметры устройства регулируются путем изменения сопротивления резистора.

Реле времени схема

Схема реле-регулятора напряжения

Электромагнитное реле — схема

Схема подключения реле времени

Электронный трансформатор схема

Схема подключения люстры

Протягивание проводов

Шнуров обычно много. Протягивать их лучше в закрытых, надежно защищенных от воздействия влаги и высоких температур местах. Проводку лучше протягивать в косе, а для крепежа на кузове рекомендуется использовать пластиковые хомуты. Затягивать их нужно на расстоянии не более 20 сантиметров друг от друга. Какая бы ни была сигнализация, в ней имеются дублирующие провода. Концевик открывания двери и багажника — это разные провода. Но так как функция одна, то их подключают через один шнур. Второй лучше обрезать. Впоследствии, когда с сигнализацией возникнут какие-нибудь проблемы, будет проще определить возможную причину и найти цепь, в которой имеются неисправности. Практика монтажа сигнализаций показывает, что комплектных проводов часто не хватает. Поэтому лучше заранее приобрести дополнительные.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд. Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа 110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Электронное реле: схема и принцип работы

Конструкция электронного реле вращения состоит из двух основных частей. От стандартного электромагнитного реле, выполняющего переключение, до электронного ключа, обеспечивающего определенную частоту срабатывания этого устройства.

Нихромовый шнур заменен электронным ключом. С его помощью через определенные промежутки времени подается и снимается напряжение с обмотки электромагнитного реле. Ключ построен на микросхемах или дискретных элементах. Они являются составными элементами основного генератора и цепей управления.

Принцип работы электронного реле очень прост. Когда на реле подается напряжение, активируется задающий генератор. С его помощью формируются управляющие импульсы с разной частотой, которые поступают в цепи управления. С помощью импульсов ток, протекающий через обмотку электромагнитного реле, подается или прерывается. Такие действия также вызывают втягивание или опускание якоря. В результате контактные группы замыкаются или размыкаются с определенной частотой, что дает такое же мигание, как и световые индикаторы.

Все электронные элементы реле смонтированы на отдельной плате. Над платой расположено электромагнитное реле. Оба помещены в пластиковый корпус. Контакты выбрасываются снизу или в сторону. Есть отверстия и выступы для болтовых соединений для крепления корпуса.

Каждое электронное реле вращения имеет неоспоримые преимущества перед другими конструкциями. Зарекомендовали себя качественные и технологичные устройства, изготовленные на основе современных схем, отличающиеся повышенной надежностью. Технические характеристики этих устройств остаются неизменными вне зависимости от срока эксплуатации.

Как проверить, заменить

Проверка осуществляется с помощью мультиметра. Этот прибор используется в электромеханике и продается в строительных магазинах. Существуют модели без звукового сигнала – они не отличаются по внешним признакам, а потому приходится спрашивать у продавцов. Без звукового сигнала или «прозвона» неудобно постоянно смотреть на панель, но осуществить проверку реально. Последовательно, начиная от аккумулятора до цепи зажигания и генератора, проверяется вся проводка мопеда «Альфа». На мультиметре есть два щупа: красный и черный. Красным нужно касаться плюса, а черным – массы или земли.

Особенности замены штатных поворотников на светодиодные

вы демонтируете старые поворотники;
устанавливаете новые светодиодные;
подключаете их по стандартной схеме;
включаете переключатель и обнаруживаете, что либо не работают поворотники, либо они мигают с удвоенной, а то и с утроенной частотой.

Не будем отвечать на вопрос: почему это происходит и вдаваться в подробные электротехнические тонкости работы реле поворотов на вашем мотоцикле, а рассмотрим основные методы устранения этой неисправности.

Установка шунтирующих резисторов

Самый простой способ сделать так, чтобы реле поворотов «видело» нагрузку, аналогичную обычным лампам, это зашунтировать светодиоды мощными (не менее 20÷25 Вт) резисторами номиналом 10÷20 Ом, чтобы поворотники моргали согласно ГОСТу. Для этого подойдут следующие типы сопротивлений:

SQP-20 в литом цементном корпусе (стоимость 20÷40 рублей);
AH-25, у которых корпус выполнен из металла со специальными отверстиями для крепления (120÷140 рублей);
ПЭВ-20 в керамическом исполнении (100÷150 рублей).

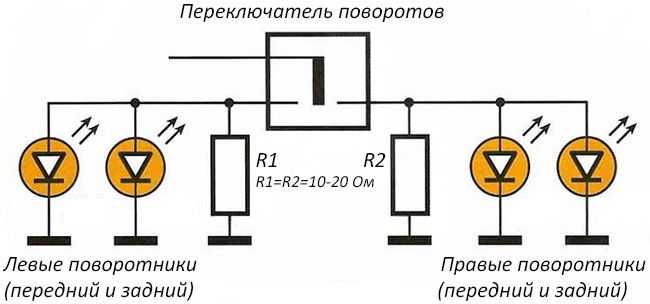

Параллельно каждой группе указателей поворотов (правых и левых) подключается по одному резистору, то есть, их необходимо приобрести 2 штуки.

Недостатки данного метода:

Так как через шунтирующие резисторы течет большой ток, то энергосберегающие свойства новых сигналов поворота сводятся к нулю.
Цементные резисторы плохо переносят вибрацию и прослужат на мотоцикле недолго.
Стоимость металлических изделий соизмерима с ценой нового электронного реле поворотов.

Замена штатного реле поворотов на электронное

Самым правильным с технической точки зрения способом установки светодиодных сигналов поворота является замена штатного электромеханического реле на электронное. Особенность работы этого устройства состоит в том, что указатели поворотов мигают с определенной строго заданной частотой (независимо от подключенной нагрузки). Сейчас на рынке представлено большое количество таких устройств от различных , «Tirol», «Feelwind», «Vbestlife», «Catuo»). В зависимости от марки и электрической схемы мотоцикла в нем может быть установлено реле с двумя или тремя контактами. Чтобы у вас не возник вопрос: как подключить реле поворотов, приобретайте электронное устройство с необходимым количеством контактов. Сейчас в продаже есть обе разновидности этих изделий, поэтому замена и установка новых реле не представит особых трудностей. Цена на такие изделия: 250÷350 рублей.

Внимание! Прежде, чем покупать электронное реле, установите светодиодные поворотники и произведите пробное включение. Если поворотники работают и мигают с нормальной частотой, то значит в вашем мотоцикле изначально было установлено электронное реле и нет необходимости в его замене

Доработка автомобильного реле поворотов

Для тех, кто любит заниматься самоделками, или если в вашем регионе есть трудности с приобретением электронного реле, не составит большого труда изготовить его из обычного автомобильного реле поворотов с тремя контактами (маркируют индексом «495.3747» и на сегодняшний день стоит 180÷240 рублей). Ниже представлена электрическая схема самого изделия и его подключения:

Алгоритм модернизации:

с помощью отвертки аккуратно снимаем пластиковый кожух реле;
на монтажной плате находим впаянную микросхему;
определяем место впайки ножки №7 (его легко определить, так как на корпусе над ножкой №1 стоит точка);
переворачиваем плату и ножом на плате процарапываем проводник, идущий от этой ножки;
реле готово к установке и дальнейшей эксплуатации со светодиодами.

Внимание! Если после включения поворотник моргает со слишком большой частотой, то необходимо заменить конденсатор C ₁ (вместо установленного в плату конденсатора емкостью 2,2 мкФ установить 4,7 мкФ). Так как ток, протекающий через светодиоды небольшой, контакты реле будут мало подгорать, и самодельное реле прослужит довольно долго

Чтобы изготовленное изделие работало корректно, устанавливайте одновременно комплект из четырех светодиодных поворотников

Так как ток, протекающий через светодиоды небольшой, контакты реле будут мало подгорать, и самодельное реле прослужит довольно долго. Чтобы изготовленное изделие работало корректно, устанавливайте одновременно комплект из четырех светодиодных поворотников.

Работа проводки

Большой черный провод соединяет в себе: 2 желтых, зеленый и красный, где течет постоянный ток. Красный уходит в замок зажигания, от которого поворотом ключа можно замкнуть систему и заставить работать. С обратной стороны жгут уходит к пульту, где подсоединяется к переключателям. Если было потеряно напряжение, то как раз следует посмотреть работу этого жгута – выходит ли напряжение с замка зажигания в этот черный жгут.

Вторая линия служит для питания аккумулятора (черно-красный), импульса с магнитного датчика (сине-белый) и имеет массу (зеленый). К аккумулятору идет большое напряжение, а потому прикасаться к проводам можно только на заглушенном двигателе

Если возник вопрос о том, как подключить проводку на мопеде «Альфа» при проблемах с этой линией, то следует обратить внимание на бронепровод – большой черный провод, идущий на свечу с катушки зажигания. А довольно опасный симптом позволяет заподозрить обрыв черно-желтого провода: если мопед не глохнет, а будет работать до тех пор, пока не закончится бензин

Этот провод переходит в желтый посередине и идет на катушку зажигания.

Основные понятия

Для того чтобы разобраться в проводке, нужно немного понимать в видах тока. Постоянным называют тот, который не изменяет своего направления и величины. Переменный же – это тот, где напряжение и сила тока меняют величину через некоторое время, или ток идет в обратную сторону. Часто постоянный ток, как видно в схеме проводки мопеда «Альфа», нужен для лампочек: фаре, поворотникам, стопу. Есть такие модели, где мотоцикл полностью переведен на постоянный ток, но это старые модели и встречаются они довольно редко.

Переменный ток должен где-то выпрямляться и сделать это призван выпрямитель со стабилизацией напряжения. По-простому – регулятор напряжения. Зачем он нужен? С генератора выходит 40 В, но от этого количества лампочки быстро перегорают. Поэтому выпрямитель уменьшает эту цифру до 13,8 В. В «Альфе» есть две линии питания: первая — это питание бортовой сети электростартера, фары, поворотников, габаритов, реле, сигнала и стопа. Вторая – линия питания генератора, катушки зажигания и свечи.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

Схема реле поворотов скутера

Итак мы будем делать электронное реле поворотников для скутера с помощью схемы (Вы можете скачать ее).

Сама по себе схема состоит из трех деталей — мощного полевого транзистора, резистора и мигающего светодиода. Все детали не дефицитные и недорогие, их можно купить в любом радиомагазине или на радиорынке.

Скачать схему реле поворотов

Лучшие результаты получаются с мигающим светодиодом красного цвета. Паяется все в лоб навесным монтажом, вывод к выводу.

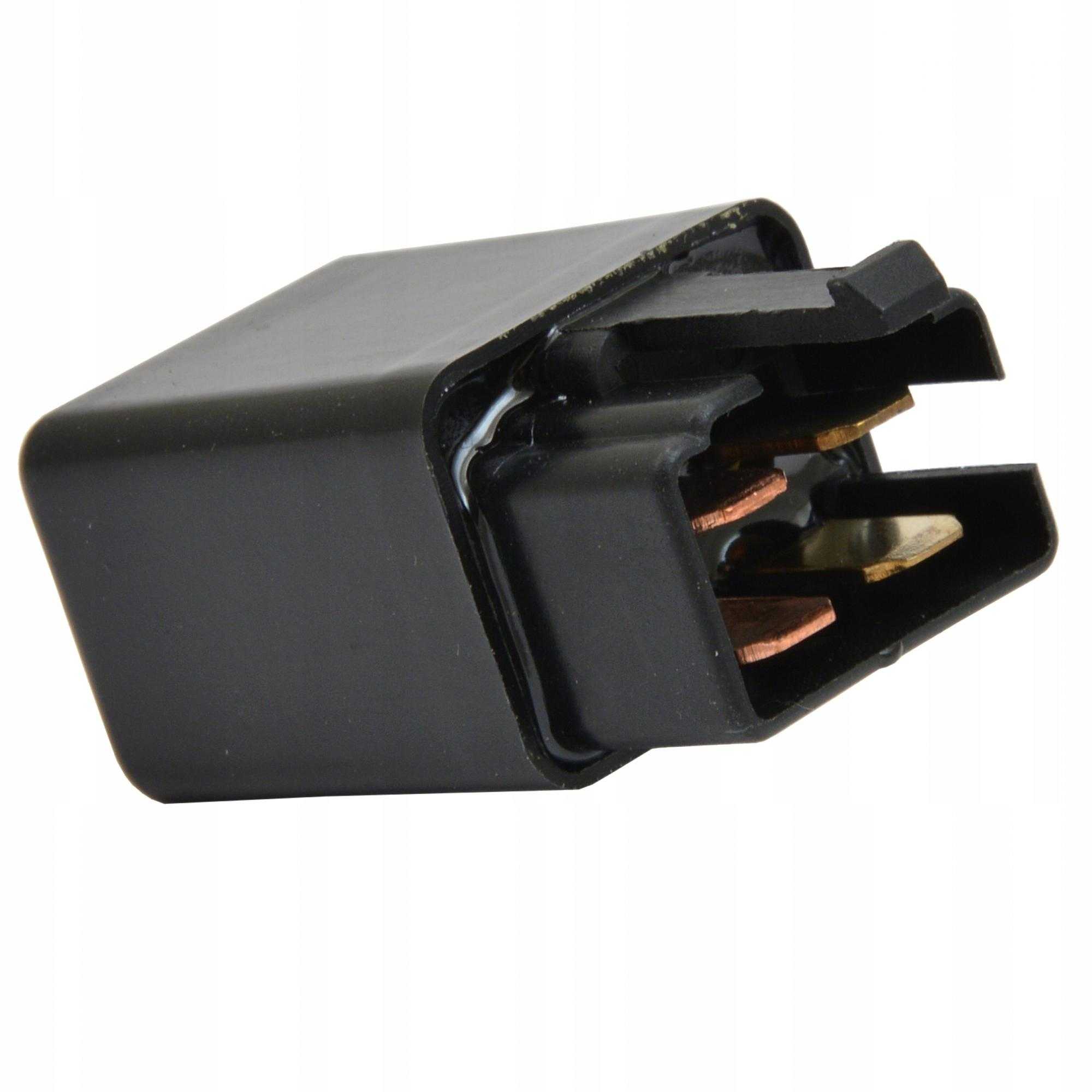

Вот как выглядит реле поворотов на скутере

Приблизительная себестоимость данного регулятора поворотов на скутер $2 при затрате времени в 1 час. Конечно, если Вы даже не знаете где находится реле на скутере, то не нужно сразу начинать что-то паять — сначала покурите наши статьи по ремонту и тюнингу скутеров своими руками. Удачного тюнинга своими руками!

Кнопка аварийки ваз 2106 схема

На автомобилях ВАЗ 2106, 21061 электрическая цепь указателей поворота и аварийной сигнализации запитывается от вывода «30» генератора. Указатели поворота расположены в подфарниках передней части автомобиля, на передних крыльях и в задних фонарях.

Схема включения указателей поворота и аварийной сигнализации ВАЗ 2106

Основные элементы электрической цепи

Указатели поворота в подфарниках.
Указатели поворота на передних крыльях.
Контрольная лампа указателей поворота.
Реле прерыватель указателей поворота и аварийной сигнализации.
Переключатель указателей поворота.
Выключатель аварийной сигнализации.
Дополнительный блок предохранителей.
Основной блок предохранителей.
Аккумуляторная батарея.
Генератор.
Выключатель зажигания.
Задние фонари.

Примечания и дополнения

— При перегорании одной из ламп указателей поворота мигание оставшихся удваивается.

Еще статьи по электрике автомобилей ВАЗ

Система аварийной сигнализации стала устанавливаться на автомобили семейства ВАЗ начиная с модели 2103, соответственно на моей копеечке её отродясь не было, а необходимость данного девайса была на лицо: это и мигнуть аварийкой человеку, который пропустил вас в пробке, и подмигнуть симпатичной девушке, или же просто, почти на законных основаниях, остановиться на остановке общественного транспорта перед автобусом и побежать в ларек почти не нарушая ПДД, а о вынужденной технической остановки я вообще молчу…

Итак, для установки мне понадобилось:

— реле поворотников и аварийной сигнализации от ВАЗ 2106 (четыре контакта)

-колодка мама для подключения реле (2 ненужных контакта нужно извлечь).

-кнопка включения аварийной сигнализации от ВАЗ 2106 (шесть контактов)

— разъем для подключения кнопки

— провода около 5м разных цветов

— изолента или термоусадочные трубки.

Схема прерывателя поворотников на ВАЗ 2101 и их модификаций имеет следующий вид:

1.Передние указатели поворота 2.Повторители указателей поворота на передних крыльях. 3.АКБ. 4.Генератор. 5.Замок зажигания. 6.Колодка предохранителей. 7.Реле прерыватель указателей поворота. 8.Индикаторная лампа в комбинации приборов. 9.Подрулевой переключатель поворотников. 10.Указатели поворота в задних фонарях.

Распиновка реле поворотов

В процессе эксплуатации штатное реле поворотов может выйти из строя и в этом случае требуется его замена. Становится заметна некорректная работа устройства, особенно, когда перестает загораться контрольная лампочка. Основная причина неисправности заключается в неполном замыкании прибора.

В других случаях реле начинает функционировать нестабильно, замыкание релейных контактов происходит с различными временными интервалами. В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Это может создать серьезную проблему на дороге, когда устройство включается незаметно для водителя из-за случайного задевания во время вождения автомобиля. Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. В этом случае подключение реле поворотов осуществляется по стандартной схеме, показанной на рисунке. Контакт № 1 является положительным, второй контакт служит для подключения к переключателю поворотов, третий соединяется с контрольной лампочкой, а четвертый подключается к массе.

Все соединения и контакты должны быть надежно заизолированы с помощью изоленты и кембрика, представляющего собой полую пластмассовую оплетку. Это позволяет исключить возможные замыкания с другими проводниками. Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения. Однако домашние мастера довольно легко преодолевают это затруднение и находят наиболее оптимальное техническое решение.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (–). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Ограничения и порядок доработки реле поворотов

Установка светодиодов возможна лишь в том случае, если реле — цифровые. Для автомобилей семейства ВАЗ или ГАЗ — это приборы, маркируемые обозначением 494.3747 (для сравнения: обозначение аналоговых — 231.3747). Когда маркировка отсутствует, класс реле достаточно просто определяется по его габаритам, которые для аналогового варианта заметно больше. Если в автомобиле работает именно аналоговое — придётся приобрести цифровое.

Внешний вид цифрового и аналогового реле поворотов

Указатель поворотов дорабатывается в следующей последовательности:

Вскрывается корпус;
Устанавливается местонахождения чипа, отвечающего за работу поворотников: он обычно размещается справа от внешней платы.
Заменяется конденсатор, которым определяется частота генератора миганий лампы поворотника. Тонкость заключается в том, что ёмкость конденсатора должна быть в пределах 4,7 мкФ на 50 В рабочего напряжения. Как вариант, можно поставить ещё один конденсатор, в большинстве случаев пространство внутри корпуса реле позволяет выполнить такую операцию.
При помощи измерительных приборов контролируются выходные параметры. В том случае, если светодиоды функционируют должным образом, корпус устанавливают на прежнее место.

В качестве дополнительных элементов следует приобрести:

Р-канальный транзистор;
Резистор из вышеуказанного диапазона сопротивлений (если в схему будет впаиваться он, а не конденсатор);
Светодиоды (желательно – красного или оранжевого цвета).

Пайку такого модернизированного варианта реле можно произвести обычным навесным методом, поверх основной схемы.

Разомкнуть цепь в реле поворотов

Можно поступить вообще очень простым способом. Просто взять и разомкнуть цепь на плате реле поворотов. То есть реле будет работать как с обычными лампами, так и со светодиодами. Минус такого подхода — реле не будет Вам больше сигнализировать о том, что у Вас перегорела поворотник.

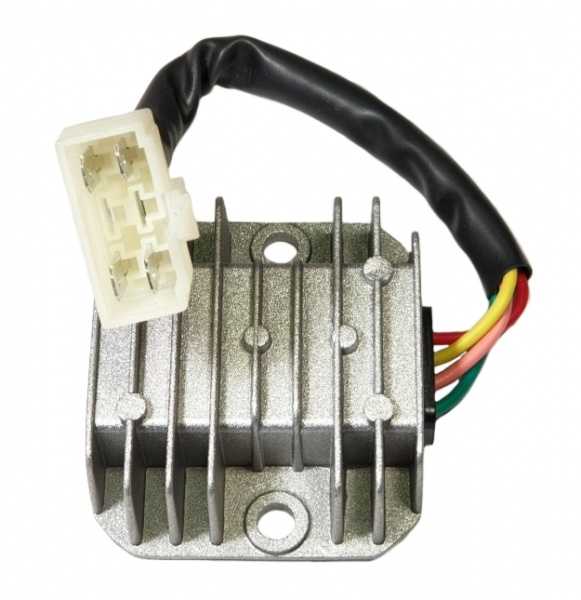

Реле-регулятор

Это тот самый выпрямитель, который преобразует переменное напряжение в постоянное, диапазоном 13,5-14,9 В. Ц

Регулятор размещен под пластмассовой крышкой скутера в передней части. Он прикреплен к металлической подложке для лучшего отвода тепла.

Основными цепями схемы реле являются:

Зеленый провод – общий.
Красный – выход преобразованного и стабилизированного напряжения в установленных пределах.
Белый и желтый – вход переменного тока на регулятор. За счет электроники, напряжение преобразуется в мощные импульсы. По желтому проводу питается сильная нагрузка бортовой сети – фары и подсветка панели приборов.

Ток для ламп не стабилизированный, но ограничен до допустимых значений. При больших оборотах генератора напряжение выходит за рабочие диапазоны ламп, что ведет к их перегоранию. Ситуация отлично знакома тем, кто сталкивался с неисправными реле-регуляторами.

Из-за одного узла можно в считанные секунды лишиться всех лампочек, поэтому следить за бортовым напряжением следует регулярно.
