Ошибка неисправность цепи нагревателя датчика кислорода

Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Данный измеритель по принципу действия похожий с датчиком Холла .

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

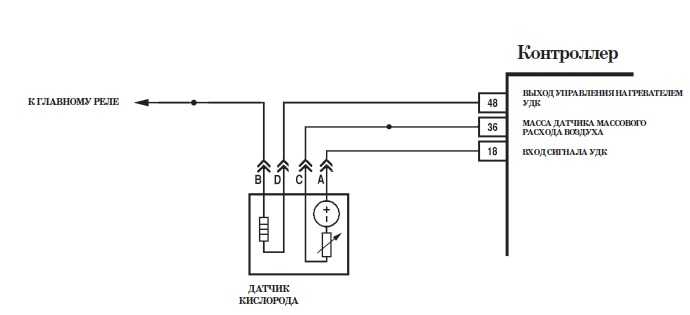

Электрическая схема датчика

Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.
Автомобиль начинает терять мощность и динамику в целом.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

Демонтируем датчик.
Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Каковы симптомы ошибки P0131?

При появлении ошибки P0131 на приборной панели автомобиля загорится индикатор Check Engine. ECM автомобиля переведет двигатель в аварийный режим и установит соотношение компонентов топливовоздушной смеси согласно заранее установленным параметрам. Двигатель начнет работать на более бедной топливной смеси во избежание повреждения каталитического нейтрализатора. Это может привести к увеличению расхода топлива.

Выход из строя датчика кислорода приведет к падению мощности и неустойчивой работе двигателя. В худшем случае двигатель автомобиля заглохнет и больше не запустится.

Стоимость ремонта ошибки P0131

Самая дорогостоящая операция при ремонте это покупка нового датчика кислорода. Если проблема была только в проводке, то квалифицированный специалист быстро ее устранит. Если же кроме ошибки P0131 в автомобиле есть другие неисправности то финансовые затраты могут существенно вырасти, в зависимости от сложности неисправностей.

В этой теме 13 ответов, 4 участника, последнее обновление Александр 1 год назад.

Итак, имеется ошибка Р0131 (Электрическая цепь датчика О2 — низкое напряжение сигнала (ряд цилиндров 1, датчик 1).

Предыстория.

В прошлом году, в жару, когда авто постоит 8-9 часов на солнцепеке, при трогании были провалы. Не обращал особо внимания, списывал на бензин. Как-то само и прекратилось. Этой весной уже пошли конкретные провалы и затупы, сначала в дождливую погоду, а потом и постоянно.

Выскочила ошибка Р0131. Ну, ДК1, так ДК1 — поменял (на Старвольт).

Радость длилась порядка 1000 км. И вот — опять лезет ошибка.

Характер проблемы.

До замены ДК1, были явственные провалы (особенно при выезде сутра, на холодную и после длительной стоянки). После замены ДК1 явных провалов нет, иной раз чувствуется легкое подтупливание (но, возможно, это субъективное восприятие).

После сброса ошибки едет порядка километра-двух без «чека», потом выскакивает.

Что сделано.

1. Замена ДК1 (см. выше).

2. Замер давления топлива (производил самодельной приблудой, по образцу):

— включаем зажигание — 4 бар

— ч/з неск. секунд падает до 3,8 бар

— при заведенном двигателе — держит 3,2 бар

— при нажатии газа — незначительно колеблется.

Что делать?

1. Менять бензонасос и клапан регулировки давления — есть ли смысл при таких показаниях?

2. Пропайка точки 3-х масс.

Жду рекомендаций, куда «копать»

Тема изменена 1 год, 1 месяц назад пользователем Александр.
Тема изменена 1 год, 1 месяц назад пользователем Александр.

Код Р0131 Цепь датчика кислорода до нейтрализатора, низкий уровень выходного сигнала

Код Р0131 заносится, если: – двигатель проработал промежуток времени, длительность которого зависит от температуры охлаждающей жидкости при пуске (от 1,5 до 10 мин); – напряжение сигнала холодного УДК USVK ниже 40 мВ в течение 5 сек; или в течение 10 сек напряжение сигнала прогретого УДК USVK ниже 40 мВ, а напряжение сигнала ДДК USHK > 0,5 В, при этом система осуществляет топливоподачу в режиме обратной связи по сигналу УДК (B_LR=ДА). Сигнализатор неисправностей загорается через 2 драйв-цикла после возникновения кода неисправности.

1) -Подключить прибор OBD2 -Включить зажигание. -Напряжение сигнала УДК по прибору OBD2 меньше 40 мВ? ДА, НЕТ (Код P0131 непостоянный. Неисправны электрические соединения или проводка) 2) ДА, -Выключить зажигание. -Отсоединить колодку жгута от УДК. -Включить зажигание Напряжение сигнала датчика по прибору OBD2 меньше 40 мВ? ДА, НЕТ (Неисправен УДК) 3) ДА, Цепь сигнала УДК замкнута на массу или неисправен контроллер.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0036 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Acura
Audi (Ауди а6)
BMW (БМВ Х5, E90, 330i)
Cadillac
Chery (Чери Тигго, Фора)
Chevrolet (Шевроле Аваланч, Авео, Каптива, Круз, Лачетти, Орландо, Сильверадо, Трейлблейзер, Эпика)
Citroen
Daewoo (Дэу Матиз)
Datsun
Dodge (Додж Интрепид)
Ford (Форд Мондео, Фиеста, Фокус, Фьюжн)
Honda
Hyundai (Хендай Гетц, Санта фе, Солярис, Соната, Туксон, Элантра, ix35)
Kia (Киа Оптима, Рио, Сид, Спортейдж, Церато)
Lifan
Mercedes (Мерседес ml350)
Mini (Мини Купер)
Opel (Опель Антара, Астра, Вектра, Зафира, Корса)
Peugeot
Porsche
Skoda (Шкода Йети, Октавия, Фабия)
Suzuki
Toyota
Volkswagen (Фольксваген Гольф, Джетта, Пассат)
Volvo (Вольво xc90)
ВАЗ 2104, 2105, 2107, 2111, 2112, 2114, 2115
Лада Веста, Гранта, Калина, Ларгус, Нива, Приора, Х-Рей
Уаз Буханка, Патриот, 39099

С кодом неисправности Р0036 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0016, P0017, P0030, P0037, P0054, P0056, P0068, P0102, P0135, P0136, P0140, P0141, P0300, P0335, P0341, P0343, P0368, P0444, P0449, P0455, P0463, P0500, P0505, P2F00, P2101, P2431.

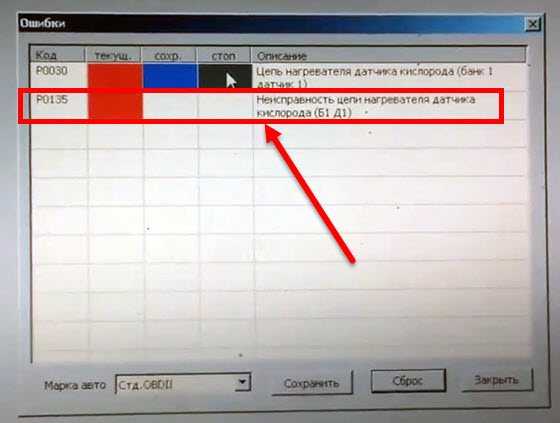

Ошибка P0030

Содержание страницы

Техническое описание

Подогреваемый кислородный датчик 1, банк 1, управление нагревателем — неисправность электрической цепи

HO2S Heater Control Circuit Bank 1 Sensor 1

Для правильной работы двигателя необходимо очень специфическое соотношение воздух — топливо 14,7: 1. Для этого модуль управления двигателем (ECM) использует подогреваемые кислородные датчики.

Симптомы

горит индикатор неисправности двигателя или check engine
увеличенное время запуска автомобиля (тяжёлый старт двигателя)
возможно уменьшение расхода топлива

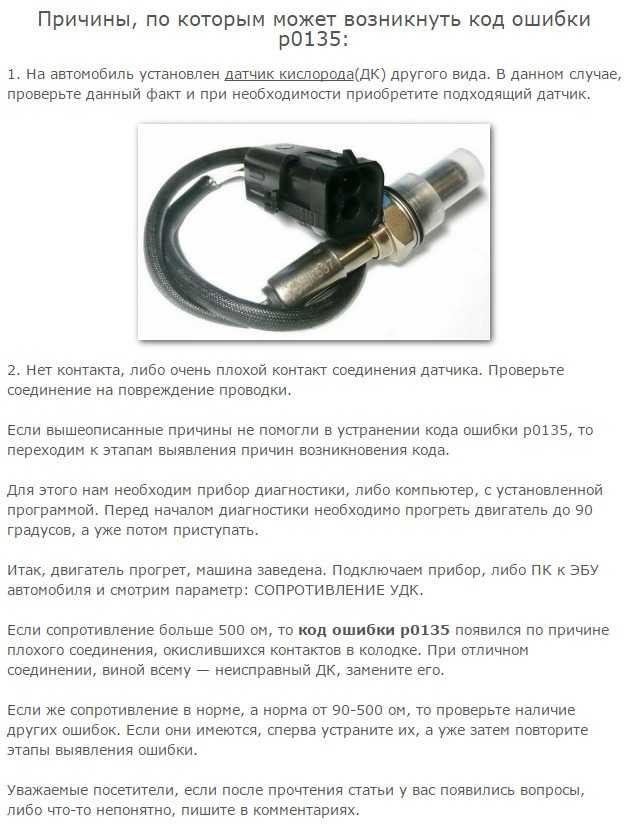

Причины

Неисправный или поврежденный элемент цепи нагревателя внутри датчика кислорода (HO2S)
Обрыв или короткое замыкание на подаче батареи B + нагревателя датчика кислорода (на некоторых автомобилях это может быть цепь управления)
Сбой ЭБУ двигателя (ECM) (менее вероятно)

Устранение ошибки

Когда провод подключения управляющего кислородного датчика цел, то прежде чем менять лямбду попробуйте избавиться от ошибки Р0030 путем чистки самого датчика. Ведь загрязнение чувствительного элемента лямбда зонда приводит к неправильному анализу концентрации выхлопных газов. Однако такой метод используется только в случае обнаружения специфических отложений на поверхности и не гарантирует положительный результат. Если пробег автомобиля уже более 150 000 км, то код p0030 нужно попробовать просто сбросить. В некоторых случаях это реально помогает, и никаких проблем с датчиком кислорода не возникает.

При физическом повреждении или выходе датчика из строя поможет только замена. Но, как правило, гораздо чаще проблема возникает из-за повреждения провода либо окислов в разъеме.

Расположение предохранителя лямбды на Шкоде Фабия

Иногда при ошибке р0030 для устранение неисправности достаточно заменить предохранитель кислородного датчика. К примеру, на Шкоде Фабия предохранитель лямбды находится в блоке в салоне, под номером 31 номиналом 10 А.

Также некоторым автомобилистам удалось избавиться от кода р0030 и р0032 путем замены кислородного датчика на оригинальный. Дело в том, что установка лямбды другого производителя действительно может со временем привести к отображению кодов неисправности датчика. Такое, согласно отзывам на форумах, часто встречается на автомобилях Subaru моделей Forester и Outback. Поэтому придется купить оригинальный датчик кислорода и просто заменить его, предварительно отключив зажигание.

Техническое описание и расшифровка ошибки P0051

Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0051 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.

В автомобилях для определения содержания кислорода в выхлопной системе до и после каталитических нейтрализаторов используются подогреваемые кислородные датчики (HO₂S). Они используют обратную связь для регулировки топливной системы. Чтобы поддерживать оптимальное соотношение воздушно-топливной смеси 14,7:1.

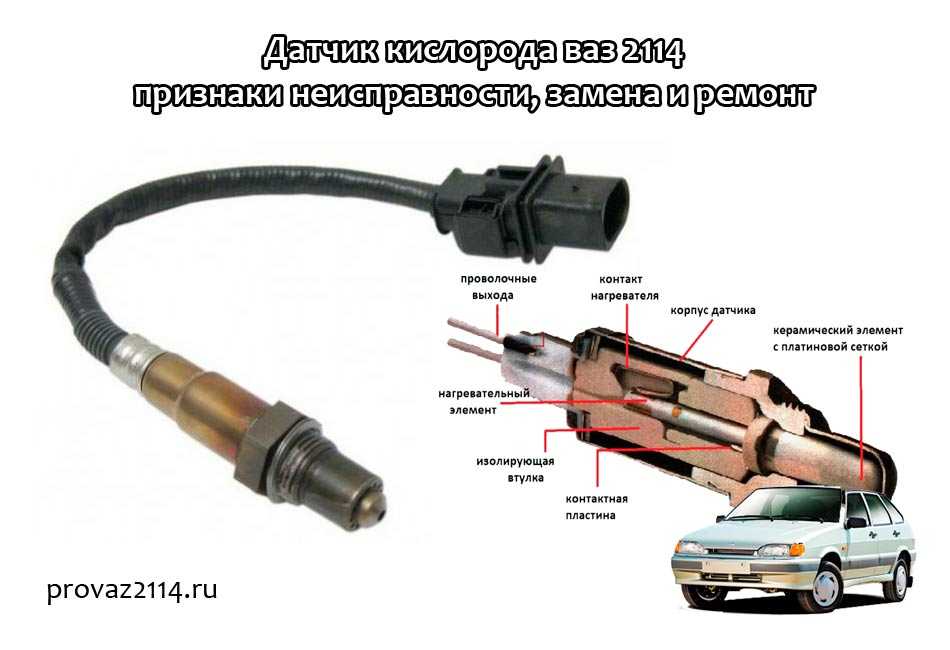

В кислородных датчиках используется цепь нагрева датчика для более быстрой работы обратной связи с модулем управления. Датчик кислорода может использовать три или четыре провода в зависимости от автомобиля.

Два обычно используются для обратной связи с модулем управления трансмиссией (PCM). А другие провода предназначены для нагревателя и питания нагретой цепи. Трехпроводные датчики обычно заземляются через выхлопную систему. А четырехпроводные имеют отдельный провод заземления.

Что означает код P0051?

Код ошибки OBD II P0051 определяется как «HO2S (Низкая цепь управления нагревателем (датчик кислорода)) (ряд 2, датчик 1) », где« ряд 2 »относится к блоку цилиндров напротив цилиндра № 1 на двигателях с двумя головками цилиндров, а« датчик 1 »относится к датчик кислорода расположен до каталитический нейтрализатор (ы), то есть выше по потоку от преобразователя (ей).

Код OBD II P0051 чаще всего устанавливается, когда PCM (модуль управления силовым агрегатом) обнаруживает напряжение сигнала или уровень сопротивления в цепи управления кислородного датчика, который не попадает в предварительно заданные параметры. В большинстве случаев напряжение цепи нагревателя датчика должно точно соответствовать напряжению батареи, а отклонение от напряжения батареи примерно на 10% приведет к тому, что PCM сгенерирует и сохранит код неисправности, а также загорится индикатор CHECK ENGINE.

Обратите внимание, что два других условия также могут привести к сохранению кода P0051:

В большинстве случаев электрическое сопротивление в цепи обычно составляет около 8 Ом, а отклонение примерно на 10% от этого значения приведет к сохранению кода.

Код может быть сохранен, когда PCM не обнаруживает изменения в показаниях датчика кислорода в течение периодов более 8 секунд подряд.

НОТА: Время, необходимое для статических (постоянных) показаний для сохранения кода, может различаться в разных приложениях, поэтому точные значения см. В руководстве по ремонту.

Для того чтобы любой двигатель работал с максимальной эффективностью, требуется соотношение воздуха к топливу, которое позволяет сжигать все топливо в смеси без избытка воздуха, остающегося после завершения процесса сгорания, или с дополнительным воздухом, необходимым для завершения процесса. процесс сгорания. Это соотношение известно как «стехиометрическая» смесь / отношение, и оно относится к соотношению топлива к воздуху, требуемому двигателем при неизменной нагрузке.

Не существует идеального соотношения топлива и воздуха, которое применимо ко всем двигателям в любых условиях, и многие факторы, такие как стиль вождения и условия вождения, могут временно привести идеальную смесь для конкретного двигателя к обедненному или богатому состоянию. Однако PCM в любом конкретном приложении собирает данные от различных датчиков (включая кислородный датчик (и)), чтобы рассчитать и доставить идеальную воздушно-топливную смесь для соответствия действующим условиям эксплуатации.

Роль верхнего (-ых) кислородного датчика (-ов) в этом состоит в измерении количества кислорода в потоке выхлопных газов, которое используется PCM для регулировки времени зажигания, систем VVT / VCS (если они установлены) и импульса инжектора. ширина, чтобы поддерживать оптимальную стратегию подачи топлива, таким образом поддерживая работу двигателя с максимальной эффективностью.

ПРИМЕЧАНИЕ № 1: Большинство современных кислородных датчиков нагреваются электрически, что делает их реагирующими гораздо быстрее, чем если бы они нагревались только потоком выхлопных газов, тем самым сокращая выбросы, а также время, необходимое PCM для перехода в режим с обратной связью.

ЗАМЕТКА 2: В некоторых приложениях, таких как Toyota и другие автомобили японского производства, вместо обычных подогреваемых кислородных датчиков используются ДАТЧИКИ ВОЗДУХА / ТОПЛИВА. Обратитесь к соответствующему руководству для параметров настройки кода и процедур тестирования для этих приложений, так как датчики двух типов НЕ взаимозаменяемы.

На рисунке ниже показаны некоторые различия между типичным датчиком кислорода с подогревом и типичным датчиком воздуха / топлива.

Замечания:Низкие входные коды цепей часто являются результатом низкого напряжения батареи (которое может иметь много возможных причин), плохих соединений между электрическими разъемами или ранее отремонтированной проводки, а также коррозии в электрических разъемах. Другие возможные причины низкого входного напряжения включают в себя плохую установку компонентов вторичного рынка, низкое качество компонентов вторичного рынка, таких как предохранители, реле и переключатели, и модификацию электрической системы, которая может включать использование проводников, которые не рассчитаны на использование в конкретном применении

Однако плохие соединения часто приводят к высоким сопротивлениям в некоторых частях цепи, поэтому важно проводить проверки сопротивления и целостности во время диагностической процедуры

Что означает P0031?

P0031 относится к датчику кислорода, расположенному в блоке 1 перед каталитическим нейтрализатором. За катализатором тоже есть датчик кислорода, а именно датчик №2 (ДК 2).

Датчик кислорода № 1 также может называться датчиком соотношения воздух / топливо. Он определяет количество кислорода в выхлопных газах по сравнению с наружным воздухом, а затем блок управления двигателя (ЭБУ) регулирует топливно-воздушную смесь, поступающую в двигатель.

Датчик менее эффективен при низкой температуре выхлопных газов, поэтому в нём установлен нагреватель, который включается, чтобы улучшить показания датчика кислорода.

По сути, код P0031 означает, что сопротивление цепи нагревателя ниже нормального. В большинстве случаев оно должно опуститься ниже 0,8 A, чтобы активировать код P0031

Обратите внимание, этот код по своей природе очень похож на P0032, P0051 и P0052

Диагностика и решение проблем

Неисправность P0036 может быть вызвана только цепью нагревателя кислородного датчика или самим датчиком. Диагностику обычно начинают с проверки проводки датчика. Обычно датчик кислорода с подогревом идет с четырьмя проводами.

Два провода идут прямо к цепи нагревателя, а два других для питания и заземления датчика. Вам может понадобиться электрическая схема вашего автомобиля. Чтобы быть уверенным, что вы проверяете правильный набор проводов.

Проверка проводки

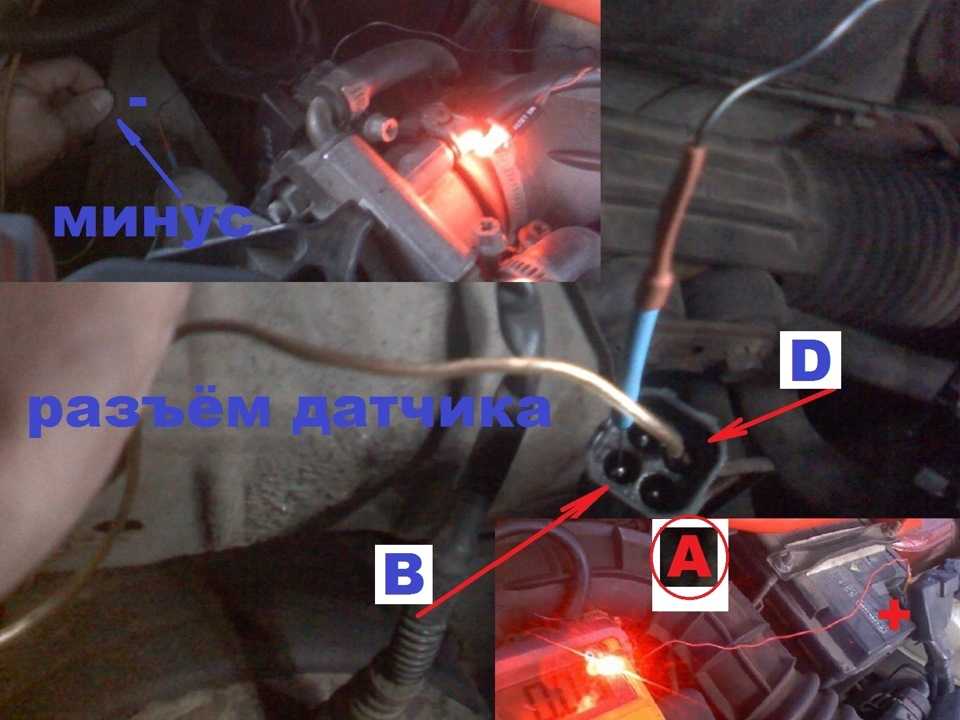

Проверьте цепь нагревателя с помощью цифрового мультиметра или вольтомметра. Сверьтесь со схемой проводки автомобиля, чтобы определить точные контакты разъема, на котором установлено заземление.

Показания должны быть близки к напряжению батареи. Если это не так, то скорее всего существует проблема с питанием датчика.

Также необходимо проверить заземление. Для этого необходимо положительную клемму аккумулятора соединить с красным проводом мультиметра. А черный провод к заземлению, чтобы проверить заземление цепи. Результат должен быть 12 В, если нет, то это указывает на проблему заземления на датчике.

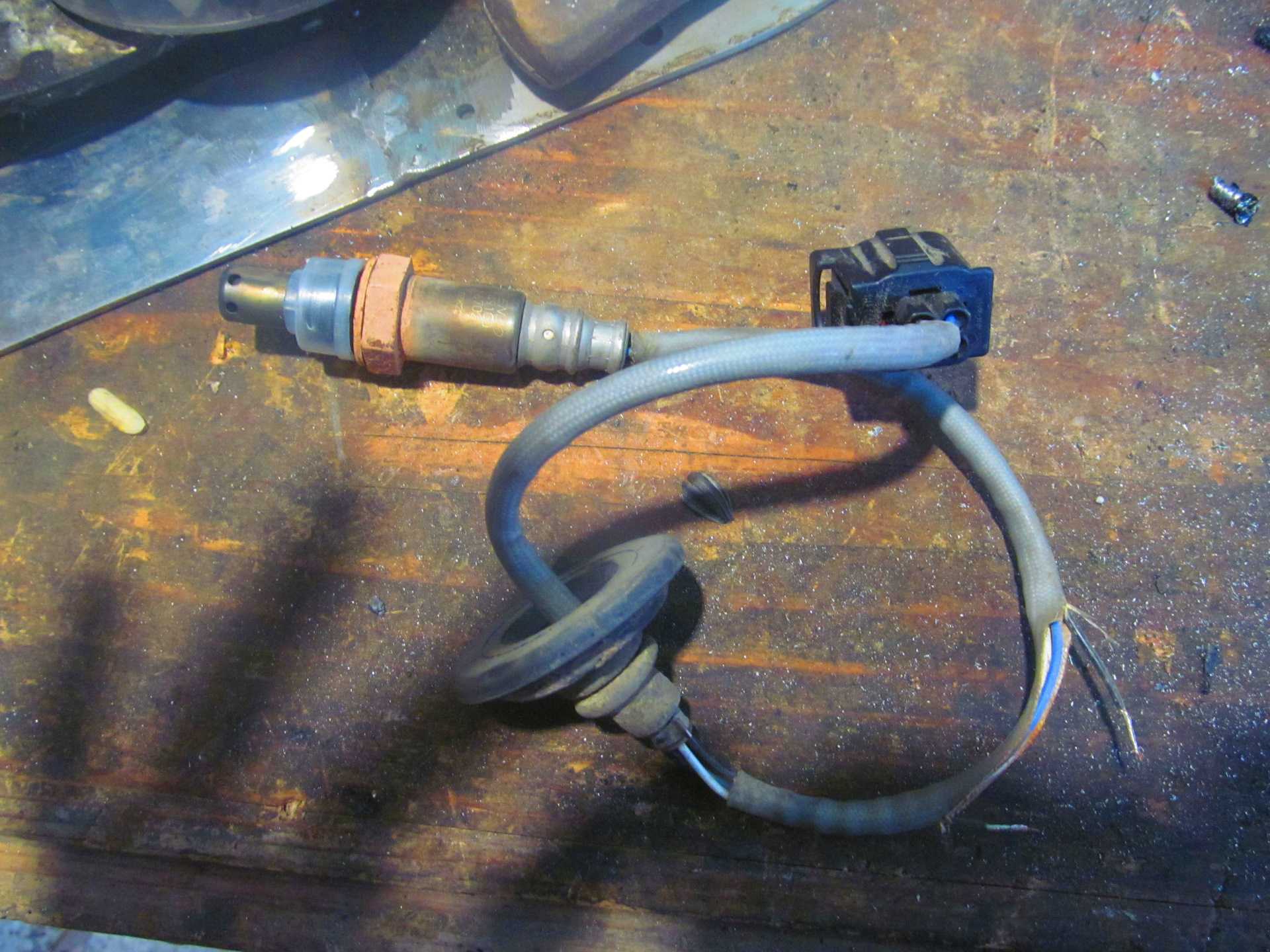

Проверка датчика

Если питание и заземление в порядке, то следующий вариант проверить нагревательный элемент датчика. Чтобы определить, есть ли у него обрыв цепи или высокое сопротивление.

Установите вольтомметр на шкале Ом, проверьте сопротивление цепи нагревателя, используя электрическую схему в качестве справки.

Убедитесь, что вы отключили кислородный датчик O₂. Цепь нагревателя внутри датчика должна иметь небольшое сопротивление. Превышение предельного значения указывает на обрыв в нагревательной части. Поэтому датчик кислорода придется заменить.

Из чего состоит ошибка

Первый символ кода ошибки обозначает букву, которая определяет, к какой системе относится проблема:

Р — неисправности в работе трансмиссии (АКПП) или силовых агрегатов;
Б — неисправности в кузовных агрегатах — подушках безопасности (Airbags), электростеклоподъемниках, дверных замках и тд;
C — неисправность рамы или рамы;
U — неисправности электронных модулей или цифровых шин данных.

Второй символ указывает на стандартность или специфику проблемы:

0 — общий код для выхода OBD2;
1 и 2 — персональные коды производителя;
3 — зарезервированный параметр.

Третий символ указывает на тип проблемы:

1 и 2 — система подачи топлива или воздуха, а также дальнейшее снижение токсичности выхлопных газов;
3 — блок зажигания, также указывает на пропуски зажигания в цилиндрах;
4 — дополнительная система контроля выбросов;
5 — система контроля скорости автомобиля и холостого хода;
6 — электронные блоки управления и смежные электрические цепи;
7, 8 — ошибки блока трансмиссии;
0 и 9 зарезервированы.

Последние два символа — это номер, который соответствует номеру ошибки в системе OBD.

Перевод ошибок самодиагностики приборной панели P11

Чтобы расшифровать коды ошибок, необходимо перевести код ошибки из десятичной вычислительной системы в двоичную.

Для этого нужно выполнить ряд действий:

Вычтите наибольшее возможное число из строки 1 таблицы из найденного кода ошибки и установите флажок в строке 2.
Вычтите из остальных максимально возможное число и снова отметьте в соответствующем поле.
Повторяйте, пока остаток не станет 0.
Стрелки, указывающие на определенные поля, будут кодом ошибки.

Например, код ошибки на дашборде 141 (десятичный), переводим его в двоичный, состоящий из 8 символов: 10001101.

Теперь в таблице помечаем крестиками ячейки с ошибками (во второй строке диаграммы), для чего выполняем следующие действия:

141 — 128 = 13 (во второй строке отметьте ячейку под номером 128);
13 — 8 = 5 (поставить крестик под цифрой 8);
5-4 = 1 (отметьте ячейку под цифрой 4);
1 — 1 = 0 (во второй строке отметьте ячейку под цифрой 1).

Итак, согласно этому коду, это первая, пятая, шестая и восьмая ячейки.

Таблица: расшифровка неисправностей самодиагностики

Число	Неисправность	Решение
один.	Замыкание на массу в контроллере уровня топлива	Проверить цепь датчика уровня топлива
2.	Обрыв цепи датчика уровня топлива
3.	Обрыв цепи от круиз-контроля к ЭБУ	требуется диагностика электрической цепи датчика скорости
4.	Панель приборов — ошибка EEPROM	Заменить приборную панель
5.	Частота пульса спидометра выходит за допустимые пределы	Проверить цепь датчика и сам регулятор положения коленвала
6.	Неправильные показания датчика скорости	Требуется диагностика датчика скорости
7.	Напряжение выше 16 В	Проверьте аккумулятор, генератор и источник питания
8.	Напряжение менее 9 В
