Подшипники для велосипеда

Ставим каретку на место

На этом работу нельзя считать завершённой, поскольку всё это нужно правильно собрать. В этом процессе главная сложность заключается в правильной установке чашек. Вы же помните, что они имеют разную резьбу (на правой чашке левая и наоборот)? Здесь также потребуется густая смазка для обработки кареточного стакана, подшипников и резьбы на чашках.

К сбору кареток нужно приступать с правой стороны и следовать следующему порядку работы:

1. Кареточная ось вставляется в правую чашку.
2. Закручивается при помощи съёмника для каретки.
3. Такие же действия проделываем с левой стороны.
4. Каретка проверяется на отсутствие люфта, о чём свидетельствует её лёгкое и бесшумное движение.
5. Устанавливаются шатуны и винты на свои места.

Применить эту теорию на практике не составляет особого труда для любого велосипедиста, у которого руки растут из нужного места. Даже не имея опыта в разборке велосипеда, можно снять каретку с первого раза. Мы верим в вас.

Как снять цепь с замком? Снятие сплошной цепи. Установка сплошной и замочной цепи на синглспид и многоскоростной байк.

Если вы слышите подозрительные скрипы, потрескивания и стук, исходящие от педалей вашего велосипеда, то настало время разобрать их и подвергнуть тщательной диагностике. Советы профессионалов по переборке педалей.

Как правильно переключать передачи на велосипеде. Как определить число передач на велосипеде, в чём заключается принцип работы трансмиссии, основные правила и рекомендации по переключению передач.

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой. Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки

В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.

Хотите увидеть, как снимать шатуны и каретку? Смотрите видео-обзор:

Виды велосипедных подшипников

Выделяют довольно большое количество различных видов велосипедных подшипников, по типу конструкции выделяют варианты исполнения качения и скольжения.

Подшипники качения

Устройство качения характеризуется следующими особенностями:

1. Конструкция представлена сочетанием двух сопряженных элементов, которые имеют канавки.
2. В созданные канавки вставляются стальные шарики. За счет их равномерного распределения снижается степень трения. Поэтому конструкция служит на протяжении длительного периода.
3. Фиксация шариков обеспечивается сепараторами. Они представлены специальными перегородками из металла, которые могут выдержать существенную нагрузку.

Подобный вариант исполнения применятся при создании подвижных узлов, которые должны выдерживать высокую нагрузку. Примером можно назвать втулки, каретки и рулевые колонки.

К достоинствам можно отнести следующее:

• Есть возможность провести регулировку в полевых условиях.
• Провести монтаж и демонтаж можно самостоятельно, для этого не требуется большой набор инструментов.
• Некоторые конструкции разборные, элементы можно менять по-отдельности.

Существенным недостатком можно назвать то, что деталь имеет открытую часть, в которую может попадать грязь и посторонние элементы.

Подшипники скольжения

Детали скольжения представлены деталями без шариков, что существенно повышает надежность изделия.

Конструктивные особенности этого варианта исполнения следующие:

1. Деталь представлена двумя элементами, которые вращаются относительно друг друга по касательной.
2. В большинстве случаев при изготовлении применяется бронза. В последнее время стали применять различные сплавы с низким коэффициентом трения.

Подшипник скольжения в сравнении с вариантом исполнения качения менее подвержен истиранию. Однако при сильном износе появляется зазор, который становится причиной появления люфта. При этом конструкция не может быть восстановлена, она заменяется полностью.

Насыпные подшипники

Насыпные изделия относятся к группе деталей открытого типа.

Особенностями можно назвать следующее:

1. Основная часть представлена чашкой, которая имеет желоб.
2. По желобу распределены шарики, фиксация которых проводится при помощи конусной гайки.
3. Особенностью можно назвать то, что корпус монтируется непосредственно в само изделие.

Эти особенности определяют то, что подобное изделие может прослужить в течение длительного периода.

Промышленные подшипники

Представлены деталями, которые полностью вставляются в деталь. Использование герметичного корпуса снижает вероятность попадания пыли и грязи внутрь конструкции, за счет чего увеличивается эксплуатационный срок.

Керамические и керамико-металлические подшипники

В отдельную группу следует отнести керамические и керамико-металлические изделия:

• При их изготовлении применяются материалы, которые характеризуются повышенной устойчивостью к коррозии и износу.
• Кроме этого, деталь выдерживает воздействие высокой температуры.
• Подобные детали устанавливаются исключительно на дорогих велосипедах, однако они характеризуются повышенной хрупкостью.

Как собрать каретку

Перед сборкой данного устройства предварительно необходимо обработать все детали смазочными материалами. Смазку наносите не толстым слоем, и достаточно ровно.

В обратном порядке вставляете новый подшипник в стакан. Перед тем, как надеть чашечки, смажьте их внутри. Закручивайте, пока не исчезнет люфт оси. Вал должен вращаться довольно туго. Но когда вы сделаете монтаж крепящих колец, вы отодвинете чашечку. Таким образом, прокручивание оси будет происходить намного свободнее.

Следующий шаг – сборка шатунов. В данном процессе нужно быть предельно внимательным и аккуратным. Их требуется приделать надежно, чтобы в поездке они не свалились.

Для этого необходимо:

• покрыть квадрат тонким слоем смазки;
• фиксатором резьбы обработать винт;
• закрутить гайку шатуна. Усилие максимальное до предела. Воспользуйтесь удлинителем для ключа;
• вставьте заглушки.

Вы успешно завершили ремонт узла каретки, заменили подшипник самостоятельно. Ваш велосипед готов к новым увлекательным путешествиям.

Дополнительные лайфхаки

Гайка оси на старых и бюджетные модели педалей Shimano SPD может быть сделана из нейлона и вместо обычно ключа на 17мм разбираться при помощи специального инструмента TL-PD40. Используйте его, если хотите разобрать педаль.

Если ваши ботинки плохо встёгиваются в педали, то найдите место на подошве где именно происходит «конфликт». Чаще всего это какой-то резиновый шип мешает вам нормально встегнуться. При помощи острого лезвия удалите часть шипа, пока результат не будет вас устраивать.

Чтобы не скрипел механизм, удерживающий шип с ботинка в педали, регулярно смазывайте его смазкой, содержащей парафин. Вы можете использовать такую же смазку для вашей цепи. Про её преимущества мы уже писали в статье-исследовании « ».

Возможно, любители простых периодических велопокатушек не знакомы с таким термином, однако те, кто часто использует велосипед в качестве транспортного средства и уж, тем более, профессионалы в области вело, в курсе, что такое кареточный механизм.

Как и любой механизм, эта деталь со временем подвергается внешнему воздействию, изнашивается или вовсе приходит в негодность, что требует обслуживания, полной или частичной замены. В любом случае, сначала необходимо снять каретку, установить пригодность детали, а затем уже решать, ремонтировать ее или менять на новую.

Каретка — это узел, расположенный в средней части рамы, помещенный в специальную полость — стакан. Где искать? Все просто: она спрятана там, где находятся шатуны с педалями и звездами. Основные функции каретки — это соединение шатунов с остовом велосипеда и обеспечение крутящего момента при педалировании.

Может возникнуть вполне резонный вопрос: а что, без этого приспособления совсем не обойтись? Велосипеда без каретки не бывает. Если такой все же попался, это означает, что он сейчас не в ходу.

В зависимости от модели велосипеда, каретки отличаются по размерам и ремонтопригодности. Наибольшее распространение получили 68-миллиметровые узлы, но можно встретить и другие диаметры. Диапазон длин кареточного вала: 110мм, 113мм и 122.5 мм.

Типы кареточных узлов:

• картриджные (одноразовые);
• разборные, которые подлежат ремонту.

К первому виду относятся каретки, устанавливаемые в раму и не подлежащие разборке. Очевидно, что срок службы такого механизма равен времени полного износа подшипников или оси. Полная герметизация узла позволяет эксплуатировать его длительное время даже в экстремальных условиях, не говоря уже о размеренной езде.

Разборные механизмы потребуют от владельца периодического осмотра и обслуживания. Последнее заключается в замене изношенных подшипников и смазке всего узла. О них как раз и поговорим далее: как снять каретку, устранить неисправность и снова собрать узел.

Регулировка подшипников

Основная суть регулировки подшипников — обеспечить их свободный ход, но без люфта. Это может быть достигнуто следующим образом: в начале процедуры регулировки необходимо оставить небольшой люфт, затем слегка усиливать затяжку то тех пор, пока люфт не исчезнет. При интенсивной эксплуатации подшипники, чашки и конусы могут изнашиваться — на них появляются выбоины. В этом случае плавная регулировка не представится возможной. Если каретка правильно отрегулирована, но при вращении внутри каретки образуется абразив, то это значит, что конусы и чашки изношены и должны быть заменены.

1. Начните с ослабления контргайки. Затягивайте регулировочный конус против часовой стрелки до тех пор, пока он не упрется в подшипник, затем открутите его на 1/4 оборота назад.
2. Затяните контргайку.
3. Возьмитесь за шатун и пошатайте его, чтобы проверить наличие люфта. Если он присутствует, ослабьте контргайку и слегка затяните регулировочный конус. Обратно закрутите контргайку и выполните проверку снова.
4. Повторяйте процесс проверки и затяжки конуса до тех пор, пока ощущается люфт.

Примечание: в односоставных системах подшипники тщательно не полируются. Возможно небольшая погрешность в регулировке. Отрегулируйте подшипники так, чтобы обеспечить их свободный ход, но без люфта

Виды велосипедных подшипников

По типу конструкции детали разделяются на два типа: качения и скольжения.

Подшипники качения представляют собой две сопряженные детали с канавками, в которые вставляются тела качения – шарики. Их равномерное распределение позволяет максимально снизить трение в узле и, соответственно, продлить срок службы всего подшипника. Фиксацию положения шариков обеспечивают специальные перегородки – сепараторы. Простые детали без перегородок потребуют более частой регулировки.

Сепарированный шариковый подшипник

Используются на велосипеде в подвижных узлах, где требуется высокая стойкость к нагрузкам на истирание и давление и не допускается проскок – рулевая колонка, втулки, каретка. Могут устанавливаться и в сложных механизмах – шарнирные узлы амортизатора и ролики переключателя.

Подшипники скольжения – бесшариковые детали. Представляют собой два элемента, вращение которые происходит относительно друг друга по касательной. Материалы для изготовления – бронза, стальные сплавы, металлопласты и все, которые имеют низкий коэффициент трения.

По сравнению с подшипниками качения менее стойкие к истиранию, так как две детали взаимодействуют друг с другом напрямую. Износ провоцирует появление зазора, который вызывает люфт. Из-за этого чаще требуется периодическая замена всего узла или изношенных компонентов, а также регулировка.

Данный вид используется в кареточных узлах бюджетных моделей, на роликах переключателей

Подшипники качения на велосипедах разделяются на два типа: конус-чашечные и промышленные.

Первые – насыпные подшипники – детали открытого типа. Представлены чашкой, в которой по желобку распределены шарики, зафиксированные при помощи конусной гайки. Корпус прессуется непосредственно в саму деталь – рулевую колонку или кареточный стакан.

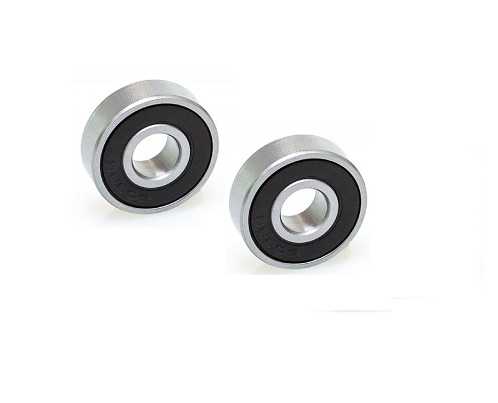

Пром подшипники – закрытые детали, целиком вставляются в подвижный узел. В этом их принципиальное отличие от насыпных. Система защищена от попадания влаги и грязи, благодаря чему срок службы дольше по сравнению с конус-чашечными конструкциями.

Преимущества подшипников качения насыпного типа:

• простота съема и установки;
• можно отрегулировать в полевых условиях;
• допустимо менять компоненты по отдельности.

К недостаткам относятся частая настройка и необходимость очищать от попавшей пыли и грязи.

Пром подшипники не требуют регулировки, смазки и чистки. Расположение шариков, количество смазывающего материала в закрытом корпусе сохраняются постоянными. Внутрь картриджа не попадает вода и абразив.

Промы ставятся на велосипеды для агрессивной езды

Тем не менее, если подшипник износился, его понадобится заменить целиком. Вдали от цивилизации сделать это проблематично. Цена «промов» существенно выше по сравнению со стоимостью на насыпные.

Отдельно стоит отметить керамические и керамо-металлические подшипники. Они полностью или частично выполнены из керамики, благодаря чему стойкость к коррозии у них выше по сравнению с металлическими аналогами. Кроме этого, они лучше выдерживают температурные перепады. Детали этого типа устанавливают на велосипеды высокого класса.

Разборка и замена подшипников на передней вилке

Износ шарнирного узла вилки проявляется в люфтах, тяжелом ходу руля и посторонних звуках из колонки. Откладывать проблему в долгий ящик не рекомендуется, ведь исправность рулевого управления наряду с тормозами – гарантия безопасности.

Как поменять подшипник вилки? На первый взгляд, подобраться к нему непросто. Узел надежно запрессован и скрыт в рулевом стакане. Однако на практике все выглядит просто:

1. Перевернуть велосипед и открутить переднее колесо.
2. Поставить байк в обычное положение и вытащить руль с выносом (понадобится гаечный ключ или шестигранник для внутренней гайки).
3. Скрутить контргайку при помощи разводного ключа и вытащить стопорную шайбу.
4. Выкрутить чашку.
5. После демонтажа корпуса аккуратно вынуть сам подшипник. Детали на вилках большинства велосипедов не оснащены сепараторами, поэтому следим, чтобы шарики не рассыпались.
6. Внимательно осмотреть все компоненты. Ржавые, выбитые шарики обязательно заменить новыми.
7. Очистить стакан, подшипник и чашку от грязи, а затем тщательно смазать.

Слева направо: снятие руля, контргайки и стопорной шайбы

Подшипниковые картриджи целиком заменяются на новые. Справедливости ради надо отметить, что частичная замена насыпных шарниров – это не есть хорошо для вилки, и рекомендуется также ставить другую деталь. При покупке нового подшипника нужно точно знать предписанные размеры – для разных вилок они могут отличаться. Если они неизвестны, деталь в магазине подбирается по старой.

Установка вилки выполняется в противоположном порядке: после впрессовки подшипника закручивается стакан, затем накидывается шайба и контргайка. Проверка затяжки стакана: при наклоне велосипеда переднее колесо должно отклоняться от прямого положения на 15 – 20 градусов. Если оно практически не сдвигается, необходимо ослабить шарнир. Большое отклонение колеса говорит о слабом затягивании, и стакан требуется подтянуть.

Как отремонтировать переднюю втулку колеса?

Для ремонта втулки, установленной на переднем колесе, потребуется демонтировать конструкцию с последующей пошаговой установкой.

Когда необходим ремонт?

Избежать ремонта не удастся при появлении следующих проблем:

• ухудшение степени и скорости вращения переднего колеса;
• отсутствие быстроты и лёгкости во время движения.

Не стоит забывать и о подшипниках, которым также требуется внимание и уход в виде смазки обоймы

Разборка и ремонт

Пошаговое руководство разборки и ремонта втулки переднего колеса:

1. Транспортное средство необходимо установить в положение, при котором ремонт конструкции будет проводиться без дополнительных затруднений.
2. При наличии в конструкции дисковых тормозов возникает необходимость их съёма.
3. При помощи двух ключей нужно выкрутить втулку, при этом, не допустив потерю подшипников, которые могут моментально выпрыгнуть из обоймы. Не стоит надеяться на сепаратор, поскольку он также имеет степень износоустойчивости.
4. Осмотр и оценка состояния чашки. Допустим только ровный и гладкий след от шариков, а вот наличие повреждений (сколов и царапин) будет свидетельствовать о последующей возможности появления клина на переднем колесе.

После того, как разборка завершена, стоит приступать к ремонту и смазке. Все составные детали необходимо тщательно очистить от грязи и пыли, не забывая про смазку чашки. Лучшего эффекта в смазке можно достичь при использовании литола.

Втулка нуждается в большом и толстом слое смазки и, только после её нанесения, сверху, с шагом не больше двух миллиметров, распределяются шарики.

На обеих сторонах втулки должно находиться одинаковое число шариков!

Для удобства, можно использовать сепараторные подшипники, которые помогут сократить время ремонта.

На следующем этапе необходимо проверить, в каком состоянии находится поверхность конуса, который входит в состав втулки переднего колеса. На поверхности конуса не должно быть абсолютно никаких видимых повреждений. После тщательного осмотра необходимо провести смазку конуса и оси.

Сборка втулки

Собрать втулку необходимо в обратном порядке пошаговой инструкции разборки. Главное запомнить – последняя деталь при разборке станет первой деталью при сборке.

При закручивании гаек необходимо соблюдать правило – одна сторона детали приводится в неподвижное положение и фиксируется, а другая сторона остаётся подвижной и участвует в процессе фиксации.

Не стоит прикладывать чрезмерных усилий при затягивании конуса.

Нужно выбрать «золотую середину», поскольку:

• при сильной стяжке колесо не способно будет к вращению;
• при слабой стяжке появится разностороннее колебание звена.

Чтобы убедиться в правильности ремонтных действий, необходимо проверить соответствие работы велотранспорта по следующим критериям:

1. У переднего колеса присутствует лёгкость хода передвижения.
2. Отсутствие люфта.
3. Отсутствие посторонних звуков – шум, трение и треск.

Если по всем трём критериям велосипедист поставил себе плюс, то смело можно приступать к эксплуатации своего «железного коня».

Ремонт и замена втулки переднего колеса велосипеда не такое уж и сложное занятие. Но чем чаще будет проводиться осмотр и чистка деталей, тем реже велосипедисту придётся заниматься ремонтами и посвятить свободное время увлекательным и главное безопасным поездкам на велосипеде.

Виды втулок велосипеда

В магазинах есть велосипедные запчасти для разных видов втулок. У них может быть свободный ход или без него. Присутствовать встроенный тормоз ножной или динамо-машина, а также планетарка.

В деталях, где есть зазоры, имеет место применение таких типов изделий:

— чашка конус;

— промышленный подшипник.

Лучше применяются втулки, у которых имеется свободный ход.

Давайте разберемся в их конструкции.

1.Втулка с применением подшипника «чашка-конус». Она еще называется насыпной подшипник.

Втулки этого типа являются самими применимыми.

Они используются в байках, которые предназначены в поездках:

— шоссе;

— горах;

— обычных дорогах.

Применение его имеет место на недорогих велосипедах. Иногда их применяют в дорогих брендах.

Применяет эти детали в своих узлах очень часто производитель велосипедов SHIMANO.

Она производит качественный вид втулок, применяя подшипники насыпные.

Реже использует планетарные втулки.

Согласно их концепции, конусный подшипник лучше, чем промышленный.

Поэтому я рассмотрю именно этот тип подшипника.

Если внимательно рассмотреть конструкцию «конус-чашка», то видно, что шарики прокручиваются по конусу. Далее он от попадания грязи пыли, и воды закрывается сальником.

Пыльник прижимается шайбой. Стопорится контргайкой. Прижимается проставочным кольцом, которое в свою очередь зажимается следующей контргайкой.

2.Втулка с применением промышленных подшипников.

Изделие это похоже на то. Что описано в пункте №1, но стоит там промышленный подшипник.

Там нет конуса и отдельно шариков. Имеет место установки подшипника в сборе.

Плюс в этой конструкции то, что демонтаж и монтаж изделия относительно простой.

Указанный тип используется почти во всех типах велосипедов.

Есть еще динамовтулки и планетарные.

Втулки с системой планетарки имеют подобие КПП как у обычных автомобилей. У них сложная компоновка деталей. В этом узле много шестеренок, которые участвуют регулировке скорости.

Это дорогой сегмент городских велосипедов.

Использование динамики во втулках, дает возможность питать электрическим током необходимые приборы.

Диагностика поломок или загрязнения

Определить неисправность каретки можно по слишком явному скольжению или заеданию, скрипам, тяжелой езде.

Стуки и заедания сигнализируют о повреждении шариков подшипника или сепаратора. Скрипы могут обозначать слабую затяжку клина шатуна. Если при езде педаль в верхнем положении проскакивает, это также говорит о слабом натяжении клина.

Неисправная деталь не даст возможности быстрой езды, изношенные подшипники, грязь и отсутствие смазки будут постоянно препятствовать движению.

Велосипедный узел начинает постепенно расшатываться из-за разбитых шариков подшипника и перекоса вала. Для исправления необходимо почистить или заменить кронштейн.

Тщательное обслуживание каретки велосипеда обязательно перед любой длительной поездкой.

Подшипники скольжения

Конструкция такого подшипника представляет собой пару трущихся материалов, у которых низкий коэффициент трения (сталь/бронза, металл-полиэтилен и другие).

Со временем, материал, который мягче истирается и возникает люфт и деталь требует замены (как правило ее конструкция предусматривает замену). Подшипники скольжения используются в конструкциях недорогих педалей, и роликов заднего переключателя. Такие подшипники требуют регулярной переборки и замену изношенных элементов.

Подшипники качения

Подшипники качения изготавливаются из двух деталей с дорожками качения и телами качения, как правило шарики, иногда с сепаратором, отделяющем друг от друга тела качения и удерживающим их на равном расстоянии, а также направляющий их движение. В отдельных случаях дорожки качения располагают непосредственно на самом валу поверхности корпуса детали.

Подшипники качения используют в узлах с большой нагрузкой, не допускающих люфта: каретка, втулка, рулевая колонка, педали, шарниры задней подвески. Еще такие подшипники могут применять в роликах заднего переключателя или в других компонентах высокого уровня.

Подшипники для велосипеда

Подшипники качения для велосипеда бывают двух видов — насыпные («конус-чашка»), а также промышленные (неразборные («картриджные»)). Каждый из видов имеет преимущества и недостатки. Насыпные («конус-чашка») — это набор шариков, которые катятся по чашке, съемной или запрессованной в корпус детали. Шарики прижимаются к чашке конусной гайкой.

Промышленные подшипники представляют собой не разборный узел с двумя кольцами, между которых катятся шарики. Такие подшипники запрессовывается в посадочное место и при необходимости могут быть заменены. Обычно они нерегулируемые. В обоих видах промышленных подшипников могут применяться сепаратор, создающий интервал между шариками и удерживающий их от высыпания.

Преимуществами насыпных подшипников является простота и возможность их регулировать. Последнее качество также является и недостатком, так как возможность регулировки обязывает делать ее регулярно. Регулировка осуществляется при помощи конусной гайки — при помощи нее подбирается прижимное усилие.

При слишком слабом усилии у подшипника появляется люфт, а при слишком сильном колесо плохо прокручивается, что приводит к плохому накату и быстрому износу втулки

В длительных поездках на велосипеде простое устройство насыпных подшипников имеет важное значение — там нечему ломаться, если только треснет корпус втулки

В промышленных подшипниках регулировка как правило не требуются. У втулок с промышленными подшипниками хорошая накатистость, хотя и у насыпных при правильной настройке не хуже. Недостатками промподшипников являются более высокая цена и то, что если он все таки выйдет из строя, то нужна только его замена.

В случае попадания в подшипник грязи, полноценно его промыть проблематично. В этом плане у насыпных подшипников полное преимущество — даже в полевых условиях их легко промыть и смазать.

Керамические подшипники

У отдельных подшипников шарики или кольца, или и то и другое могут быть выполнены из керамики. Отдельная статья Керамические подшипники в велосипеде

Еще почитать на эту тему:

Про велосипедные спицы.  Спицы на колесо велосипеда должны быть из нержавеющей стали. Она прочная и не подвержена коррозии. Недорогие колеса собирают на хромированных или оцинкованных спицах…

Хорошие обода для велосипеда. Сейчас обода производятся методом экструзии – полурасплавленный металл подают под давлением через отверстие с формой поперечного сечения обода. Полученный профиль сворачивают кольцом…

Колёса и покрышки для грунта. Когда колесо катится по грунту, деформируются и грунт и шина. Из-за этого увеличивается сила сопротивления качению и соответственно добавляется впустую потраченная работа…

Титановые компоненты велосипеда. Титановые компоненты как правило устанавливаются на велосипеды профессионалов. Конструкции изготовленные из титана отличаются малой усталостью материала, высокой удельной прочностью…

Картриджный тип

Этот тип кареток используется в группах нижней и средней ценовой категории от Shimano — Acera и Alivio. Их можно встретить почти на всех велосипедах до 800$, как на горных, так и на туристических. Картриджная каретка отличается от классической, своей закрытой конструкцией, в которой находятся ось и набор подшипников. Такой тип каретки ввинчивается в каретковый стакан рамы. В зависимости от класса, в ней могут применяться — шариковые, промышленные или игольчатые подшипники (например, Dura Ace BB-7700), которые могут быть дополнительно герметизированы. Использование более высокого класса подшипников, в сочетании с алюминиевым корпусом, существенно уменьшает вес конструкции, сохраняя при этом очень низкое сопротивление качению и увеличивает долговечность.

При выборе картриджной каретки, нужно обратить внимание на три важные характеристики: способ крепления шатунов, диаметр оси и ширина стакана рамы

1) Крепление шатуна

Изначально, этот тип каретки имел ось с посадочным местом для шатунов в виде квадрата. Позднее, появились шлицевые соединения — ISIS , Octalink и Power Spline , благодаря которым, существенно улучшилось качество соединения оси и шатуна, а соответственно, и жесткость конструкции. Octalink — это решение, используемое исключительно Shimano, и существует в двух версиях: Octalink V1 и Octalink V2 , которые отличаются друг от друга длиной шлица (с таким же количеством канавок) и они несовместимы друг с другом. В ответ на шимановский стандарт Octalink, SRAM разработали свой стандарт под названием ISIS , который так же используется другими компаниями, такими как FSA или Race Face. Существует также стандарт под названием Power Spline , разработанный компанией Truvativ, но он менее популярен и довольно редок.

2) Диаметр и ширина кареточного стакана рамы

В настоящее время, наиболее популярным является английский стандарт (BSA), также известный как ISO, в котором ширина каретки составляет от 68 до 73 мм, а диаметр — 1,37 дюйма. Так же есть итальянский стандарт, с шириной каретки 70 мм и диаметром оси 36 мм, который чаще всего использовался в шоссейных велосипедах, и французский стандарт, с размерами — 68 мм и 35 мм соответственно. И в итальянском и французском стандартах используется только правая резьба, что создает риск отвинчивания правой опоры подшипника во время езды. Вариант французского — швейцарский стандарт, который отличается только использованием левой резьбы справа. Наименее популярным, является стандарт Raleigh, ранее используемый в старых британских велосипедах.

Порядок замены подшипника заднего колеса велосипеда

Вращательные движения колеса обеспечиваются его осью — втулкой. В свою очередь, втулка работает благодаря шарнирному механизму, который встроен в неё и обеспечивает равномерную передачу усилий и движение велосипеда. Износ подшипников сказывается на работе велосипеда негативно и не позволяет механизму функционировать.

Для смазки и замены изношенных подшипников велосипеда необходимо разобрать втулку. С задним колесом придётся немного повозиться, потому что для того, чтоб добраться до втулки — нужно для начала извлечь кассету со звёздочками. В случае с односкоростными байками — демонтировать нужно также стопорное кольцо и саму звёздочку.

Порядок разборки заднего колеса следующий:

Разборка. Для начала с дропаутов снимаем колёса. Используя кассетный съёмник, разбираем звёзды. Отвёрткой или специальным инструментом размыкаем стопор. Затем со стороны, которая противоположна звёздам, откручиваем крепёжные гайки с помощью ключа на 15.
Замена/чистка. Извлекаем подшипниковые узлы и шайбы. Перебираем сепараторный механизм либо меняем на промышленный. Промышленные подшипники меняем на новые. Очищаем детали либо меняем повреждённые компоненты узла. При замене сепараторных подшипников смазываем узел. При установке промышленных смазываем только внутренние стороны втулки и ось

Важно: в случае если вы меняете изношенные детали на новые — подберите их с такими же характеристиками, как старые.
Сборка. Делаем всё, что при разборке, в обратном порядке

Учитывайте важность правильной установки деталей
При разборке обратите на это внимание. Во избежание люфтов или ухудшения качества работы колеса — все детали необходимо установить ровно, без перекосов, именно в том расположении, в котором они были изначально
После сборки необходимо проверить работоспособность колёс. Если детали установлены правильно — об этом будет свидетельствовать плавность хода без люфта.

Это интересно: Зачем нужны заплатки для камер, как избежать прокола, что потребуется для ремонта, алгоритм действий, рекомендации по эксплуатации камеры
