Блоки в салоне

В салоне ctroen jumper есть 2 блока с предохранителями.

Основной блок в приборной панели

Располагается с левой стороны, под защитной крышкой.

Схема – вариант 1

 Обозначение предохранителей

№	А	Назначение
12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая
31	5	Реле процессора моторного отсека – Реле процессора панели приборов (+ ключ)
32	7,5	Освещение салона (+ АКБ)
33	7,5	Датчик контроля АКБ на версии “стоп-старт” (+ АКБ)
34	7,5	Освещение салона микроавтобуса – Фонари аварийной сигнализации
36	10	Автомагнитола – Управление кондиционером – Охранная сигнализация – Хронотахограф – Процессор выключателя АКБ – Программатор дополнительного подогрева (+ АКБ)
37	7,5	Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Панель приборов (+ ключ)
38	20	Центральный замок
42	5	Микропроцессор и датчик ABS – Датчик ASR – Датчик CDS – Выключатель фонарей стоп-сигнала
43	20	Очиститель ветрового стекла (+ ключ)
47	20	Стеклоподъемник со стороны водителя
48	20	Стеклоподъемник со стороны пассажира
49	5	Процессор системы помощи при парковке – Автомагнитола – Переключатели на рулевом колесе – Центральная и боковая панели управления – Дополнительная панель управления – Процессор выключателя АКБ (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней
51	5	Хронотахограф – Процессор усилителя рулевого управления – Кондиционер воздуха – Фонари заднего хода – Датчик воды в фильтре дизтоплива – Датчик расхода (+ ключ)
53	7,5	Комбинация приборов
89	–	Не используется
90	7,5	Фара дальнего света левая
91	7,5	Фара дальнего света правая
92	7,5	Противотуманная фара левая
93	7,5	Противотуманная фара правая

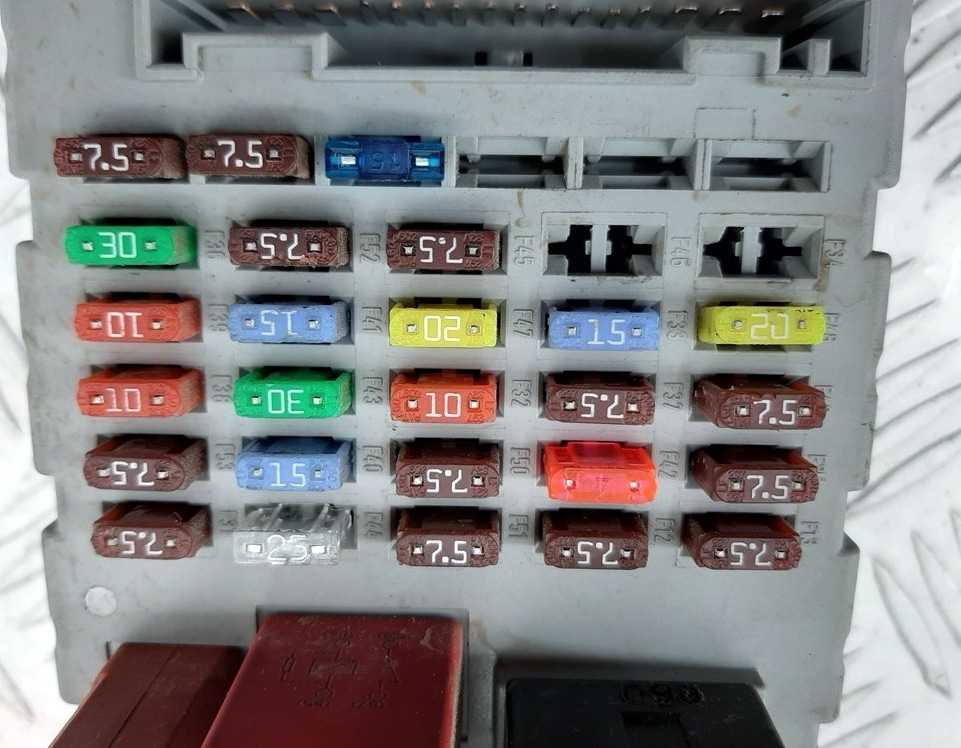

Фото пример вариант 2

Схема

Расшифровка

12	7,5	Фара ближнего света правая
13	7,5	Фара ближнего света левая – Корректор наклона фар
31	7,5	Питание реле
32	10	Освещение салона микроавтобуса – Аварийная сигнализация
33	15	Электрическая розетка на 12 В задняя
34	–	Не используется
35	7,5	Фонари заднего хода – Датчик воды в дизтопливе
36	20	Блок управления отпиранием/запиранием дверных замков
36	15	Центральный замок – Батарея
37	10 7,5	Выключатель фонарей стоп-сигнала – Третий стоп-сигнал – Комбинация приборов
38	10	Реле электрические
39	10	Автомагнитола – Диагностический разъем – Сирена охранной сигнализации – Органы управления системой программируемого подогрева – Панель управления кондиционером воздуха – Хронотахограф – Батарея
40	15	Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик АВS – Датчик ЕSР – Выключатель фонарей стоп-сигнала – Датчик ESR -Датчик DSC
43	30	Двигатель очистителя ветрового стекла
44	20	Прикуриватель – Электрическая розетка на 12 В передняя
45	7,5	Выключатель стеклоподъемников и зеркал (со стороны водителя) – Стеклоподъемник со стороны пассажира
46	–	Не используется
47	20	Двигатель стеклоподъемника со стороны водителя
48	20	Двигатель стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/освещенности – Автомагнитола – Двигатель стеклоподъемника со стороны водителя – -Охранная сигнализация – Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф – Регулятор скорости – Панель управления кондиционером воздуха
52	7,5	Реле электроцепи салона
53	7,5	Комбинация приборов – Задние противотуманные фонари

Отдельные реле могут крепится в нижней части блока.

Блок рядом с пассажирским сидением

Схема – вариант 1

Описание

54	Не используется
55	15А Обогрев сидений
56	15А Электрическая розетка 12 В для задних пассажиров
57	10А Дополнительный подогрев под сиденьем
58	15А Обогрев заднего левого стекла
59	15А Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10А Управление дополнительным подогревом для задних пассажиров
64	Не используется
65	30А Вентилятор системы дополнительного подогрева для задних пассажиров

Схема – вариант 2

Обозначение схемы

1	–
2	Реле прикуривателя
3	Реле габаритов
4	–
5	–
6	–
7	–
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

Блок с предохранителями в салоне

Он находится в напели приборов, за защитной крышкой. Сбоку и снизу могут быть расположены некоторые элементы реле (на рисунке 1 и 2).

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,1,0 —>

Фото — схема блока

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Описание назначения предохранителей

p, blockquote 18,0,0,0,0 —>

F1 10 A Автомагнитола (питание) F2 5 A + после замка зажигания — Датчик скорости — Центральный блок защиты салона — Сигнализаторы на приборной панели F3 15 A Фонарь стоп-сигнала — Круиз-контроль F4 10 A Правый задний фонарь — Левый передний габаритный фонарь — Регулировка фар F5 15 A Кондиционер воздуха — Передние стеклоподъемники — Вентилятор климатической установки — Датчик давления F6 15 A Заднее обогреваемое стекло и обогреваемые сиденья F7 20 A Звуковой сигнал F8 ШУНТ — F9 5 A Омыватели фар — Правый передний габаритный фонарь — Освещение номерного знака — Левый задний фонарь F10 30 A Регулировка сидения переднего пассажира F11 30 A Задние стеклоподъёники F12 10 A Компьютер АБС — Фонари заднего хода — Диагностический разъем — Автоматическая коробка передач F13 30 A Регулировка сидения водителя F14 5 A Центральный блок защиты салона (память) F15 30 A Центральный блок защиты салона — Центральный электрический замок — Плафоны F16 20 A Прикуриватель — Постоянный (+) от аккумуляторной батареи F16A 20 A Прикуриватель, + привода дополнительных потребителей электроэнергии F17 15 A Блок регулировки температуры охлаждающей жидкости — Группа вентиляторов охлаждения двигателя F18 10 A Противотуманный фонарь F19 10 A Подсветка приборной панели — Автомагнитола — Фонари габаритного освещения F20 30 A Кондиционер воздуха — Вентилятор климатической установки F21 20 A Сиденья с электрообогревом F22 20 A + Питания дополнительных потребителей электроэнергии — Не используется F23 ШУНТ F14 — F15 — F25 — F27 F24 30 A Стеклоомыватель — Передний стеклоочиститель F25 10 A Кондиционер воздуха — Плафон — память автомагнитолы — Цифровые часы F26 15 A Фонари аварийной сигнализации F27 30 A Заднее стекло с электрообогревом F28 15 A Электрические стеклоподъемники — Сигнализатор разряда аккумуляторной батареи F29 30 A Электрические стеклоподъемники F30 15 A Освещение салона — Фонари указателей поворота — Часы — Наружные зеркала с электрической регулировкой

p, blockquote 19,0,0,0,0 —> p, blockquote 20,0,0,0,1 —>

Источник статьи: http://vsepredohraniteli.ru/citroen/evasion.html

Двигатель и КПП

Характеристики	Показатели
Диаметр цилиндра (мм)	86
Количество клапанов на цилиндр	4
Количество цилиндров	4
Ход поршня (мм)	94.6
Максимальный крутящий момент (Н•м)	320
Обороты максимального крутящего момента, макс. (об/мин)	2000
Обороты максимальной мощности, мин. (об/мин)	3500
Тип впуска	Common Rail
Конфигурация двигателя	Рядный
Тип наддува	Турбо
Наличие интеркулера	Есть
Мощность двигателя (л.с.)	120
Объём двигателя (см3)	2198
Тип двигателя	Дизельный

Грузовик обладает несколькими вариантами моторов. Самым ходовым является дизельный двигатель объемом 2.2 литра. Технические характеристики агрегата достаточные для микроавтобуса. При достижении 2000 об/м мотор выдает 320 Н∙м, мощность 130 л.с. Данные параметры делают машину неимоверно прыткой в городе, удобной для управления на трассе при обгонах. Недостатка мощности не ощущается. Двигатель соответствует всем нормам Euro 5.

Также есть другие версии этого же мотора, мощности – 110 (250 Н∙м), 150 л.с. (320 Н∙м)

Присутствует мотор объемом 3.0 литра, мощность достигает 180 л.с. Крутящий момент достигает 400 Н∙м. Данный двигатель подходит рабочим вне города с частыми поездками по трассе. Сильной популярности он не сыскал.

Самым выгодным считается дизель объемом 2.2 литра, 130 л.с. Из-за своей приемистости он хорошо ходит, при должном уходе, не тратит много топлива – примерно 9 литров на 100 км городской езды.

Коробка переключения передач только одна – механическая 6-ступка. Ведущая ось – передняя.

Экстерьер Peugeot Boxer фургон и микроавтобус

Пежо Боксер фургон и микроавтобус – это новая генерация автомобиля. Обновление по сравнению с прошлым поколением принесло большие изменения в экстерьер авто

Первое, на что можно обратить внимание – это изменившийся передок со светодиодной оптикой. Но,светодиодные ДХО предлагаются только за дополнительную плату

Сохранились типичные очертания машины: решетка радиатора стала больше и длинный капот с охлаждаемой системой в центре.

Проектировщики усовершенствовали дверные ручки, сейчас они более комфортные для открывания. Для улучшения внешнего вида есть множество различных аксессуаров: рейлинги на крышу, пороговые накладки, защитные дуги и многое другое.

В Peugeot Boxer фургон и микроавтобус входит множество комплектаций, это может быть транспортировка разных грузов, изотермический фургон, авто для МЧС, машина тех. поддержки и прочее.

Предохранители в салоне

В салоне имеются 2 блока предохранителей Citroen Jumper.

Основной блок в приборной панели

Находится с левой стороны, под защитной крышкой.

Макет — вариант 1

 Идентификация предохранителя

№	А	Назначение
12	7,5	Проходящий луч справа
13	7,5	Проходящий луч слева
31	5	Реле процессора моторного отсека — Реле процессора приборной панели (+ ключ)
32	7,5	Освещение кабины (+ аккумулятор)
33	7,5	Датчик контроля состояния аккумулятора в исполнении «стоп-старт» (+ аккумулятор)
34	7,5	Внутреннее освещение микроавтобусов — Предупредительные огни
36	10	Автомобильное радио — Управление кондиционером — Охранная сигнализация — Тахограф — Процессор выключателя отключения аккумулятора — Программатор дополнительного отопления (+ аккумулятор)
37	7,5	Выключатель стоп-сигнала — Третий стоп-сигнал — Панель приборов (+ ключ)
38	20	Система центрального замка
42	5	Микропроцессор и датчик ABS — датчик ASR — датчик CDS — выключатель стоп-сигнала
43	20	Стеклоочиститель ветрового стекла (+ клавиша)
47	20	Электрические стеклоподъемники со стороны водителя
48	20	Электрические стеклоподъемники, пассажирская сторона
49	5	Процессор системы помощи при парковке — Автомобильное радио — Переключатели на рулевом колесе — Центральная и боковая панель управления — Вторичная панель управления — Процессор выключателя аккумулятора (+ ключ)
50	7,5	Процессор подушек безопасности и преднатяжителей ремней безопасности
51	5	Хронотахограф — Процессор усилителя руля — Кондиционер — Задние фонари — Датчик воды в дизельном топливном фильтре — Датчик расхода (+ ключ)
53	7,5	Панель приборов
89	—	Не используется
90	7,5	Левосторонний светофор
91	7,5	Фара дальнего света правая
92	7,5	Левая противотуманная фара
93	7,5	Правая противотуманная фара

Пример фотографии варианта 2

Диаграмма

Интерпретация

12	7,5	Проходящий луч справа
13	7,5	Проходящий луч слева — Поперечный отражатель фар
31	7,5	Подача питания на реле
32	10	Внутреннее освещение микроавтобуса — Система сигнализации
33	15	Электрическая розетка 12 В, задняя
34	—	Не используется
35	7,5	Задние фонари — Датчик воды в дизельном топливе
36	20	Блок управления разблокировкой/блокировкой замка двери
36	15	Центральный замок — Аккумулятор
37	10 7,5	Выключатель стоп-сигнала — Третий стоп-сигнал — Приборная панель
38	10	Электрические реле
39	10	Автомобильное радио — Диагностический разъем — Сирена охранной сигнализации — Программируемое управление отопителем — Пульт управления кондиционером — Хронотахограф — Батарея
40	15	Обогрев заднего стекла (слева), зеркало заднего вида (со стороны водителя)
41	15	Обогрев: Заднее стекло (справа), зеркало заднего вида (со стороны пассажира)
42	7,5	Микропроцессор и датчик ABS — датчик ESR — выключатель стоп-сигнала — датчик ESR — датчик DSC
43	30	Мотор стеклоочистителя ветрового стекла
44	20	Прикуриватель — 12-вольтовая электрическая розетка спереди
45	7,5	Переключатель электрических стеклоподъемников и зеркал (со стороны водителя) — Электрические стеклоподъемники со стороны пассажира
46	—	Не используется
47	20	Электродвигатель стеклоподъемника со стороны водителя
48	20	Мотор стеклоподъемника со стороны пассажира
49	7,5	Датчик дождя/света — Автомобильное радио — Электродвигатель стеклоподъемника со стороны водителя — — Охранная сигнализация — Органы управления
50	7,5	ЭБУ подушек безопасности и преднатяжителей
51	7,5	Хронотахограф — Регулятор скорости — Панель управления кондиционером
52	7,5	Реле электрической цепи кабины
53	7,5	Панель приборов — Задний противотуманный фонарь

Отдельные реле могут быть установлены в нижней части устройства.

Блок рядом с пассажирским сидением

Диаграмма — Вариант 1

Описание

54	Не используется
55	15A Подогрев сидений
56	15A 12-вольтовая электрическая розетка для задних пассажиров
57	10Дополнительный обогрев под сиденьями
58	15A Обогрев заднего левого стекла
59	15A Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10A Управление вспомогательным обогревом пассажиров задних сидений
64	Не используется
65	30A Вентилятор отопителя заднего сиденья заднего ряда

Схема подключения — Вариант 2

Обозначение цепи

1	—
2	Реле автомобильного прикуривателя
3	Реле освещения
4	—
5	—
6	—
7	—
F54	(10A) Кондиционирование/отопление
F55	(15A) Обогрев сидений
F56	(15A)
F57	(10A) Кондиционирование/отопление
F58	(10A) Жгут проводов фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционирование/отопление
F61	(30A) Кондиционирование/отопление

Особое внимание следует обратить на наличие предохранителей большой емкости на батарее. В примере видео вы можете увидеть их положение

Инструкция по снятию и замене

Процесс замены, как в первом, так и во втором блоке одинаков, но чтобы ничего не перепутать, опишем замену в каждом из них отдельно.

Под приборной панелью

Найти блок, расположенный в салоне, несложно. Он удобно расположен и сразу виден. Для доступа к нему нет необходимости удалять какие-либо узлы или системы.

Подготовка

Чтобы заменить предохранительные элементы, просто снимите крышку. Кроме того, чтобы случайно не повредить элементы и не получить удар током, предусмотрены специальные пластиковые пинцеты. Выполняйте работы по снятию и установке элементов только с ним. Это удобно и безопасно.

В магазине купите комплект предохранителей для автомобиля Peugeot Partner. В общем, многие рекомендуют брать его в машину.

Шаги

1. Чтобы получить доступ к блоку, расположенному с левой стороны от водителя под приборной панелью, нужно выполнить достаточно простую операцию.
2. Находим зажимы, размещенные на крышке.
3. Проворачиваем их на четверть оборота.
4. Снимите крышку.
5. В таблице находим номер предохранителя, отвечающего за неисправное оборудование.
6. Далее по схеме находим, где в отсеке находится элемент, отвечающий за нерабочий потребитель.
7. Убираем его пинцетом.
8. Устанавливаем новый, аналогичный номиналу.
9. Поворачиваем ключ зажигания.
10. Проверяем, начал ли работать потребитель.
11. Если это работает, закройте крышку.

Таблица элементов

Схема компоновки

В моторном отсеке

Найти блок, установленный в моторном отсеке, несложно, он находится рядом с аккумулятором и закрыт пластиковой крышкой, которая может быть серой или черной.

Подготовка

Перед началом работы выключите автомобиль. Убедитесь, что у вас есть запасные пинцеты и протекторы под рукой.

Сменный пинцет для предохранителей

Шаги

1. Поднимите капот.
2. Мы исправляем это.
3. Находим, где блок.
4. Отжимаем защелки и снимаем крышку.
5. Смотрим на стол. Определяем номер предохранителя, защищающего неактивного потребителя.
6. Находим место на схеме.
7. Останавливаем его пинцетом и снимаем.
8. Ставим такой же на место извлеченного.
9. Проверяем, работает ли потребитель.
10. Если все в порядке, закройте крышку. Если нет, то, скорее всего, проблема в оборудовании и здесь вам нужно будет ее исправить. Проводка также может быть повреждена.

Таблица элементов

Схема компоновки

Ремонт предохранителей С4 своими руками

Процедура невозможна. Плавкие вставки не подлежат восстановлению и являются одноразовыми. Чтобы поменять предохранитель достаточно выполнить ряд действий.

1. Вскрыть крышку монтажного блока.
2. Внутри найти нужный предохранитель.
3. На обратной стороне крышки блока имеется специальный пинцет. При помощи него нужно вынуть плавкую вставку из гнезда и установить не ее место исправную.
4. Собрать модуль в обратном порядке.

Замена предохранителя прикуривателя

Потребуется выполнить ряд действий.

1. Отключить питание бортовой сети от аккумулятора.
2. Вскрыть крышку салонного монтажного блока и откинуть защитную панель.
3. Далее найти нужную вставку (расположение зависит от типа монтажного блока).
4. Используя пинцет или специальные щипцы вынуть уставку со своего места и заменить ее исправной.
5. Собрать панель в обратном порядке.

Замена реле регулятора

1. Отключить бортовое питание.
2. Ослабить ремень генератора и демонтировать устройство с автомобиля.
3. Используя набор ключей и наставок, разобрать корпус устройства.
4. Далее потребуется найти и открутить регулятор с посадочного места.
5. Собрать механизм в обратном порядке.

Замена реле топливного насоса

В некоторых версиях автомобиля, реле устанавливается в монтажном блоке под капотом. Для замены устройства потребуется вынуть блок с посадочного места, предварительно отключив питание.

Замена втягивающего реле стартера

Процедура выглядит так.

• Отключить аккумулятор.
• Снять воздушный фильтр и защиту картера двигателя.
• Далее отсоединить клеммы от втягивающего и выкрутить крепежные болты.

• После того, как разобрана половина машины следует приниматься за само стягивающее. Откручиваем шпильки крепления и меняем элемент на новый.
• После этого вся конструкция собирается в обратном порядке.

Блок в салоне

Он находится в нижней части приборной панели за защитной крышкой.

Обозначение на крышке

Фото — схема

Описание

1	30А Электропривод сиденья водителя — P/SEAT DRV
2	25А Омыватель фар — H/LP WASHER
3	25А Электро стекло подъемники (правая сторона) — P/WDWRH
4	10А Электропривод замка двери задка — T/GATE OPEN
5	25А Электро стекло подъемники (левая сторона) — P/WDWLH
6	20А Центральный замок — DR LOCK
7	20А Запасной — SPARE
8	20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2
9	20А Электропривод сиденья водителя — P/SEAT ASS
10	15А Стеклоочиститель окна двери задка — RR WIPER
11	7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3
12	15А Обогрев передних сидений — S/HEATER FRT
13	10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC
14	7,5А Кондиционер — A/CON
15	7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2
16	10А Обогрев наружных зеркал, кондиционер — HTD MIRR
17	7,5А Освещение салона — INTERIOR LAMP
18	7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2
19	7,5А Противоугонная сигнализация — B/HORN
20	20А Электропривод люка в крыше — SUNROOF
21	10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2
22	15А Обогрев рулевого колеса — HTDSTRG
23	20А Блок предохранителей и реле в моторном отсеке — IG1
24	25А Стеклоочиститель ветрового окна, датчик дождя — WIPER
25	7,5А Иммобилизатор — MEMORY 2
26	7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1
27	10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH
28	7,5А Комбинация приборов, часы — CLUSTER
29	7,5А Электро усилитель рулевого управления — POWER STEERING
30	7,5А Резерв — SPARE
31	7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START
32	15А Аудиосистема, часы — MULTI MEDIA
33	10А Резерв — SPARE
34	25А Система доступа в автомобиль без ключа — PDM 1
35	15А Передняя электрическая розетка — P/OUTLET 1
36	7,5А Комбинация приборов — A/BAG IND
37	10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1
38	15А Система пассивной безопасности SRS — A/BAG

За прикуриватель отвечает предохранитель 8 на 20А.

Основной блок

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

Пример расположения

Схема с крышки блока

Фото — схема

Обозначение предохранителей

1	25А Резерв — SPARE
2	7,5А Резерв — SPARE
3	10А Свет заднего хода — B/UPLP
4	15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4
5	10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3
6	15A Электронный блок управления АКП, стоп-сигналы — TCU2
7	10А Резерв — SPARE
8	15А Резерв — SPARE
9	20А Резерв — SPARE
10	15A Топливный насос — F/PUMP
11	15A Электронный блок управления двигателем — ECU3
12	15A Звуковые сигналы — HORN
13	10A Топливный насос — INJECTOR
14	10A Электронный блок управления двигателем — ECU2
15	20A Катушки зажигания — IGN COIL
16	10A Стартер, система изменения фаз газораспределения — ECU9
17	20A Электронный блок управления двигателем — ECU1
18	10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8
19	15F Обогрев ветрового стекла — DEICER
20	15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP
21	20A Электронный блок управления двигателем — TCU1
22	40A Электронный блок управления АКП — DCT1
23	40A Предохранители №10-18 — EMS
24	50А Блок предохранителей в салоне — B+3
25	50А Электро вентилятор отопителя — BLOWER
26	10А Кондиционер — A/CON
27	10А Датчик дождя — WIPER FRT
28	40А Обогрев заднего стекла — RRHTD
29	40А Выключатель зажигания, блок предохранителей в салоне — IG1
30	40А Электронный блок управления АКП — DCT2
31	30А Электропривод стояночного тормоза — EPB1
32	30А Электропривод стояночного тормоза — EPB1
33	40А Электро вентилятор радиатора системы охлаждения — C/FAN
