Прошиваем ЭБУ Ителма М74 (Лада Гранта) своими руками
Для того чтобы самостоятельно прошить ЭБУ Ителма М74, которая как мы уже знаем установлено на Ладе Гранте необходимо выполнить следующий порядок действий:
- Отключаем массу АКБ.
- Снимаем блок ЭБУ. Разъемы отсоединяются вот так :
- Изготавливаем вот такой “паук” (провода рекомендую подписать)
- Подключаем разъемы:Разъем 1 (большой) J1 — отключаемое напряжение (К15) (12В) — второй выключатель B2 — разрешение программирования (12В) — первый выключатель A4 -разрешение программирования (12В) — первый выключатель Разъем 2 (Маленький) G2;G3;G4 — Масса (подключить можно на любой) H1;H2 — неотключаемое напряжение (К30) F2 — отключаемое напряжение (К15) (12В) — второй выключатель D2 — K-Line
-
вот ЭЛ. схема(многие пишут что прошивают, а схемы не где нет)
6. Не рекомендуется подавать напряжение одновременно на все провода ! Надо поэтапно через двойной выключатель.
7. 4-И так вся схема собрана и шнур KKL VAG-COM вставлен в USB ПК Вот последовательность подачи напряжения
- Подаём напряжение (+12 в) на H1;H2 (накидываем кракадилы на АКБ)
- Включаем первый выключатель (разрешение программирования) B2 A4
- Запускаем программу WinFlashECU (-Выбираем М74, -выбираем номер порта на котором висит KKL VAG-COM -скорость выставить лучше минимальную)
- Далее включаем второй переключатель (который на “отключаемом напряжении”) F2 J1
- должна появится Связь с ЭБУ ( это показатель что схема собрана правильно )
- Потом сохраняем на своём компе копии вашей “проши и иммо” жмём
- Чтение ЕЕПРОМ и Чтение ЭБУ на всякий случай (заодно проверяем как всё работает)
- кода копирование закончилось
- нажимаем Программирование ЭБУ ищем нужную прошивку на компе и загружаем
Внимание ! может выскочить окошко что данное ПО не для этого ЭБУ всёравно жмём “ОК”
- Ждем окончания загрузки( у меня грузилась 4 мин) как выскочит окошко операция успешно завершена.
- Закрываем WinFlashECU.
- Отключаем питание.
- И только после отсоединяем провода.
Инструкция по снятию и замене ЭБУ
Необходимость демонтажа блока ЭСУД 16 клапанного двигателя десятки возникает в случае необходимости проведения ремонта при выявлении неисправностей. Сам процесс ремонта будет зависеть от того, что конкретно произошло в работе ЭБУ. К примеру, если окислились контакты на разъеме модуля, то блок необходимо демонтировать для их зачистки или замены. Если причина кроется в повреждении корпуса, то устройство нужно снимать для замены, если же внутрь попала вода, то модуль следует снять для того, чтобы высушить. Только после того, как вы просушите блок, его можно будет протестировать.
Как прошить ЭБУ ВАЗ 2110 своими руками
Для того, чтобы прошить ЭБУ ВАЗ 2110 вам потребуется выполнить следующий порядок действий:
- Скачать и приобрести: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в моем случае winfe_1.13) Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin
- Блок снять для удобства работы на столе.PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
- Схема подключения к блоку ЭБУ
- 51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)
- Для подключения можно приобрести такой разъем
- Теперь когда всё подготовилиПереходим к программе winfe_1.13(программа работает как из по Win ХР так и из под Win 7)Открываем программуВыбираем Январь 7.2Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)Выставляем скорость 57600
- Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись «Связь с ЭБУ», если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
- Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате «bin» весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
- Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!
Функции электронного блока управления МИКАС 7.1
Блок управления собирает информацию с датчиков системы и по сложной логике вырабатывает сигналы управления, необходимые для функционирования подсистем двигателя, обеспечивающих его работу:
• топливо подача в двигатель блок управляет включением-выключением бензонасоса; порядком и длительностью открытия форсунок
• искровое зажигание блок управляет катушками зажигания для искро образования в двигателе
• защита от детонации блок формирует угол опережения зажигания, обеспечивающий работу двигателя без детонации
• стабилизация частоты вращения холостого хода блок регулирует открытие регулятора дополнительного воздуха для поддержания частоты вращения холостого хода
• электро вентилятор системы охлаждения (на части автомобилей) блок управляет включением-выключением реле электро вентилятора системы охлаждения
• клапан продувки адсорбера (на автомобилях с нейтрализатором отработавших газов) блок управляет электромагнитным клапаном продувки адсорбера системы улавливания паров бензина, образующихся в топливном баке
• электромагнитная муфта компрессора системы кондиционирования воздуха блок управляет включением-выключением реле муфты компрессора кондиционера при поступлении сигнала на включение системы кондиционирования
Как и любой компьютер, блок управления имеет встроенные запоминающие устройства — электронную память. Различают постоянное запоминающее устройство — ПЗУ, в котором находится программа (алгоритм управления двигателем и данные калибровок), настроенная на конкретную комплектацию системы управления. Информация, хранящаяся в ПЗУ, не может быть перезаписана или удалена из ПЗУ.
Какие ЭБУ устанавливают на Ваз 2110
Раннее я уже рассказывал про то какие ЭБУ устанавливают на Ваз 2114 , кому интересно прочитайте эту статью! Так вот на десятки электронные блоки управления устанавливаются аналогичные.
Январь 4 – технические характеристики на какие модели Ваз 2110 устанавливаются
Одним из самых распространенных ЭБУ устанавливаемых на Ваз 2110 является Январь 4.
Структурная система управления Январь 4
Январь 4 устанавливали на модели Ваз 2110 первого поколения 1999 г.в автомобиля. Конечно это не самая совершенная ЭБУ на Ваз, но все же она имеет ряд приемуществ о которых я расскажу позднее.
Источник
Подробная схема ВАЗ Гранта (приборная доска)
Автомобиль в стандартной комплектации поставляется на рынок с 32 контактным щитком приборов. Стандартная распиновка щитка Гранта имеет всего 26 задействованных выводов. Остаточные разъемы предусмотрены для возможности довески оборудования или пользовательской доработки:
- 1 – на датчик низкого давления масла в картере двигателя;
- 2 – на выключатель индикации ручника;
- 3 – предназначен для служебных нужд при диагностики панели приборов;
- 4 – на выключатели внешних осветителей;
- 5/6 – аналогично для правого и левого поворотников соответственно;
- 7/8 – CAN L/H;
- 9 – индикация положения ремней безопасности;
- 10 – контакт кнопки Перезагрузка подрулевого рычага;
- 11 – отклик сенсора бачка тормозной жидкости;
- 12/13 – на головную оптику, положение дальний/ближний свет;
- 14/15 – выводы противотуманок перед/зад соответственно;
- 16/18 – прием сигнала антенны иммобилайзера;
- 17 – провод массы приборной доски;
- 19/21 – на клемму №30/15;
- 20 – на привод электроусилителя рулевого блока;
- 22 – на датчики закрытия дверей;
- 23/24 – кнопки МК для переднего и заднего хода соответственно;
- 25 – на термометр окружающей среды;
- 26 – индикация поплавка бензобака.
Распиновка разъемов ЭБУ ВАЗ Bosch
Bosch 7.9.7 Январь 7.2
| Номер | Bosch M1.5.4 (1411020 и 1411020-70) Январь 5.1.1 (71) | Bosch M1.5.4 (40/60) Январь-5.1 (41/61) Январь 5.1.2 (71) | Bosch MP7.0 |
| 1 | Зажигание 1-4 цилиндра. | Зажигание 1-4 цилиндра. | Зажигание 1-4 цилиндра. |
| 2 | . | Массовый провод зажигания. | . |
| 3 | Реле топливного насоса | Реле топливного насоса | Реле топливного насоса |
| 4 | Шаговый двигатель PXX(A) | Шаговый двигатель PXX(A) | Шаговый двигатель PXX(A) |
| 5 | Клапан продувки адсорбера. | Клапан продувки адсорбера. | |
| 6 | Реле вентилятора системы охлаждения | Реле вентилятора системы охлаждения | Реле вентилятора левого (только на Нивах) |
| 7 | Входной сигнал датчика расхода воздуха | Входной сигнал датчика расхода воздуха | Входной сигнал датчика расхода воздуха |
| 8 | . | Входной сигнал датчика фазы | Входной сигнал датчика фазы |
| 9 | Датчик скорости | Датчик скорости | Датчик скорости |
| 10 | . | Общий. Масса датчика кислорода | Масса датчика кислорода |
| 11 | Датчик детонации | Датчик детонации | Вход 1 датчика детонации |
| 12 | Питание датчиков. +5 | Питание датчиков. +5 | Питание датчиков. +5 |
| 13 | L-line | L-line | L-line |
| 14 | Масса форсунок | Масса форсунок | Масса форсунок. Силовая “земля” |
| 15 | Управление форсунками 1-4 | Нагреватель датчика кислорода | Лампа CheckEngine |
| 16 | . | Форсунка 2 | Форсунка 3 |
| 17 | . | Клапан рециркуляции | Форсунка 1 |
| 18 | Питание +12В неотключаемое | Питание +12В неотключаемое | Питание +12В неотключаемое |
| 19 | Общий провод. Масса электроники | Общий провод. Масса электроники | Общий провод. Масса электроники |
| 20 | Зажигание 2-3 цилиндра | Зажигание 2-3 цилиндра | |
| 21 | Шаговый двигатель PXX(С) | Шаговый двигатель PXX(С) | Зажигание 2-3 цилиндра |
| 22 | Лампа CheckEngine | Лампа CheckEngine | Шаговый двигатель PXX(B) |
| 23 | . | Форсунка 1 | Реле кондиционера |
| 24 | Масса шагового двигателя | Масса выходных каскадов шагового двигателя | Силовое заземление |
| 25 | Реле кондиционера | Реле кондиционера | . |
| 26 | Шаговый двигатель PXX(B) | Шаговый двигатель PXX(B) | Масса датчиков ДПДЗ, ДТОЖ, ДМР |
| 27 | Клемма 15 замка зажигания | Клемма 15 замка зажигания | Клемма 15 замка зажигания |
| 28 | . | Входной сигнал датчика кислорода | Входной сигнал датчика кислорода |
| 29 | Шаговый двигатель PXX(D) | Шаговый двигатель PXX(D) | Входной сигнал датчика кислорода 2 |
| 30 | Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ | Масса датчиков ДМРВ, ДТОЖ, ДПДЗ, ДД, ДПКВ | Вход 2 датчика детонации |
| 31 | . | Резервный выход сильноточный | Входной сигнал датчика неровной дороги |
| 32 | . | . | Сигнал расхода топлива |
| 33 | Управление форсунками 2-3 | Нагреватель датчика кислорода. | . |
| 34 | . | Форсунка 4 | Форсунка 4 |
| 35 | . | Форсунка 3 | Форсунка 2 |
| 36 | . | Выход. Клапан управления длиной впускной трубы. | Главное реле |
| 37 | Питание. +12В после главного реле | Питание. +12В после главного реле | Питание. +12В после главного реле |
| 38 | . | Резервный выход слаботочный | . |
| 39 | . | . | Шаговый двигатель РХХ (С) |
| 40 | . | Резервный вход дискретный высокий | . |
| 41 | Запрос включения кондиционера | Запрос включения кондиционера | Нагреватель датчика кислорода 2 |
| 42 | . | Резервный вход дискретный низкий | . |
| 43 | Сигнал на тахометр | Сигнал на тахометр | Сигнал на тахометр |
| 44 | СО – потенциометр | Датчик температуры воздуха | . |
| 45 | Датчик температуры охлаждающей жидкости | Датчик температуры охлаждающей жидкости | Датчик температуры охлаждающей жидкости |
| 46 | Главное реле | Главное реле | Реле вентилятора охлаждения |
| 47 | Разрешение программирования | Разрешение программирования | Вход сигнала запроса включения кондиционера |
| 48 | Датчик положения коленвала. Низкий уровень | Датчик положения коленвала. Низкий уровень | Датчик положения коленвала. Низкий уровень |
| 49 | Датчик положения коленвала.Высокий уровень | Датчик положения коленвала.Высокий уровень | Датчик положения коленвала.Высокий уровень |
| 50 | . | Датчик положения клапана рециркуляции | Разрешение программирования |
| 51 | . | Запрос на включение гидроусилителя руля | Нагреватель ДК |
| 52 | . | Резервный вход дискретный низкий | . |
| 53 | Датчик положения дроссельной заслонки | Датчик положения дроссельной заслонки | Датчик положения дроссельной заслонки |
| 54 | Сигнал расхода топлива | Сигнал расхода топлива | Шаговый двигатель РХХ (D) |
| 55 | K-line | K-line | K-line |
Какие типы ЭБУ доступны Гранте и каков принцип их функционирования?
Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ». Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».
Где находится ЭБУ и каков же принцип функционирования? В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.
Распиновка ЭБУ Микас
Микас — это комплексная система управления автомобильным двигателем. Аналогичная системе Январь. В состав системы входят: комплект датчиков (входная периферия), электронный блок управления (ЭБУ), набор исполнительных устройств (выходная периферия) и жгут проводов с соединителями (выполняет функции простейшего интерфейса)*. В системе могут применяться комплектующие изделия как отечественного производства, так и фирмы Bosch. Всего есть 5 основных модификаций исполнения: 5.4, 7.1, 10.3, 11 и 12.3 версия.
Диагностика двигателя авто начинается со считывании кодов ошибок из оперативной памяти контроллера. Проверить исправность проводки достаточно просто если есть распиновка Микас (назначение выводов) разъёма контроллера и мультиметр. В крайнем случае, можно использовать контрольную ламу, но это не совсем удобно. Далее идёт цоколёвка разъёмов этого ЭБУ различных модификаций:
Основные порты системной платы и их распиновка
Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.
Питание

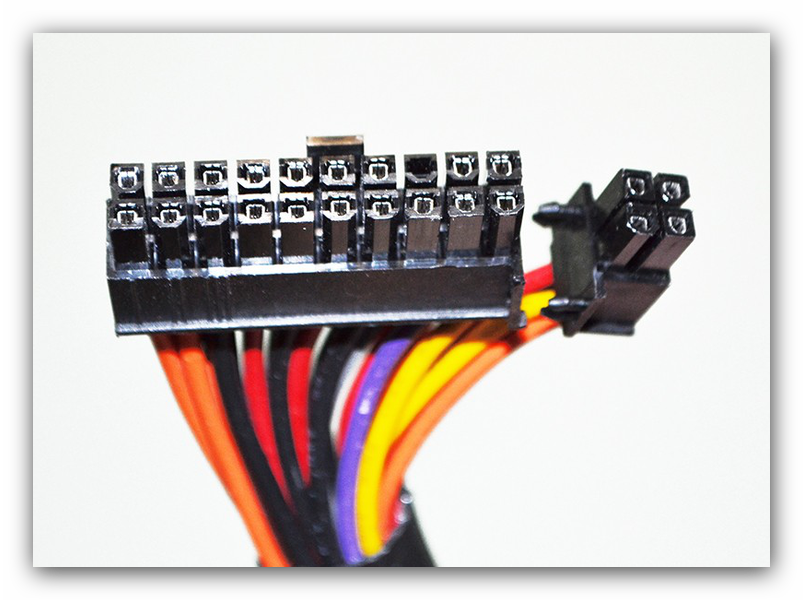

Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа: 20 pin и 24 pin. Выглядят они вот так.
В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.
Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.
К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.
Периферия и внешние устройства
К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.
Жесткий диск
Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости. Коннекторы легко различить по внешнему виду — они выглядят так.
Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.
А вот так SATA.
Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.
Внешние карты
На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.
Периферийные слоты
Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты). Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным. Распиновка данных коннекторов выглядит так.
Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу
Схема контактов данного порта выглядит так.
Обратите внимание, что входы для клавиатуры и мыши строго разграничены!
Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.

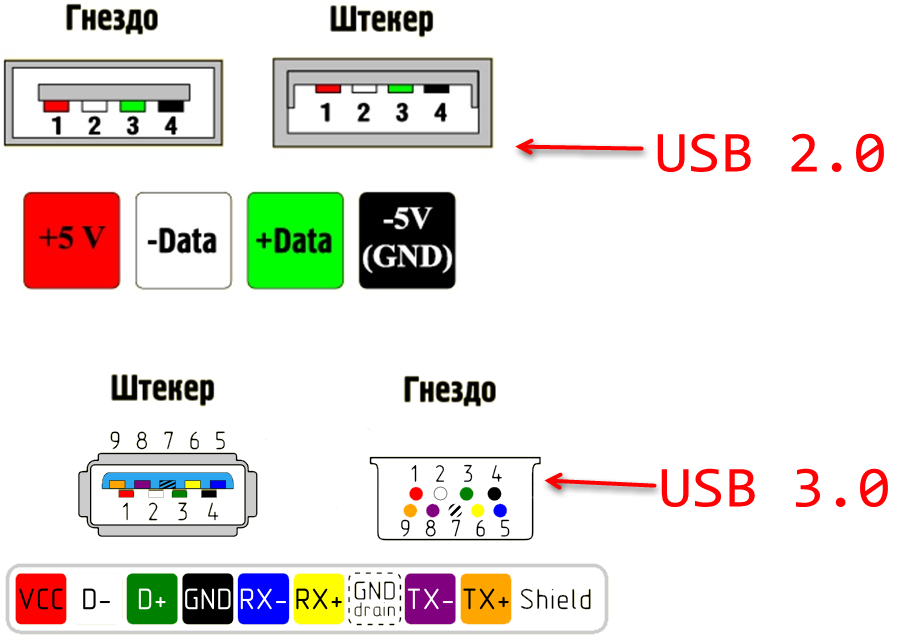

USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями. Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.
Передняя панель
Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.
Урок: Подключаем к материнской плате переднюю панель
Заключение
Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.
Почему не подключается сканер к ЭБУ ВАЗ 2110 и как это исправить
Часто автовладельцы сталкиваются с проблемой невозможности подключения устройства с модулем управления, потому что так бывает:
- Вы приобрели некачественный адаптер. В данном случае речь идет не о прошивке, а о неработоспособности аппаратной начинки, что характерно для неисправных устройств. Если карта неисправна или изначально не работает, невозможно будет проверить работоспособность двигателя. Соответственно как подключиться к блоку управления.
- Поврежденный или неисправный кабель, который не позволяет устройству обмениваться данными. Необходимо провести диагностику резьбы на предмет повреждений.
- Еще одна причина, по которой соединение может прерваться, связана с плохой прошивкой. Если версия ПО слишком старая, синхронизировать работу устройства с автомобилем будет невозможно.

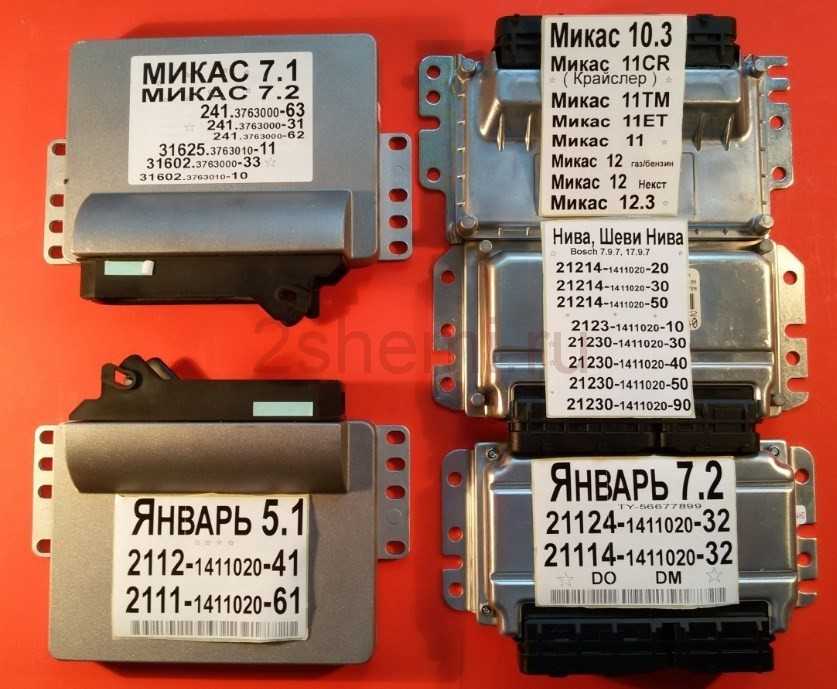

Модификации электронных блоков управления авто ВАЗ
Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). На 1,5л 8 кл. моторы оснащались такими ЭБУ:
| 21114-1411020-80 | БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс. |
| 21114-1411020-80ч | БОШ-7.9.7,Е-2,1,5литр.,тюнинг |
| 21114-1411020-80 | БОШ-7.9.7+,Е-2,1,5литр., |
| 21114-1411020-80 | БОШ-7.9.7+,Е-2,1,5литр., |
| 21114-1411020-30 | БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс. |
| 21114-1411020-81 | ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36 |
| 21114-1411020-81 | ЯНВАРЬ_7.2,Е-2,1,5литр.,2-ая_серийная_верс.неудачн.,замена_А203EL36 |
| 21114-1411020-81 | ЯНВАРЬ_7.2,Е-2,1,5литр.,3-я_серийная_верс |
| 21114-1411020-82 | ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,1-я_версия |
| 21114-1411020-82 | ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия |
| 21114-1411020-82 | ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия |
| 21114-1411020-80ч | БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра |
| 21114-1411020-81ч | ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр |
| 21114-1411020-82ч | ИТЭЛМА,без датч.кисл.,СО,1,5литр |
На двигатели 1,6 литра:
| 21114-1411020-30 | BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО) |
| 21114-1411020-30 | BOSCH_797,E-2,1.6L,2-я_серия |
| 21114-1411020-30 | BOSCH_797+,E-2,1.6L,1-я_серия |
| 21114-1411020-30 | BOSCH_797+,E-2,1.6L,2-я_серия |
| 21114-1411020-20 | BOSCH_797+,E-3,1.6L,1-я_серия |
| 21114-1411020-10 | BOSCH_797,E-3,1.6L,1-я_серия |
| 21114-1411020-40 | BOSCH_797,E-2,1.6L |
| 21114-1411020-31 | ЯНВАРЬ_7.2,Е-2,1.6L,1-я_серия(неудачная) |
| 21114-1411020-31 | ЯНВАРЬ_7.2,Е-2,1.6L,2-я_серия |
| 21114-1411020-31 | ЯНВАРЬ_7.2,Е-2,1.6L,3-я_серия |
| 21114-1411020-31 | ЯНВАРЬ_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс. |
| 21114-1411020-32 | ИТЭЛМА_7.2,Е-2,1.6L,1-я_серия |
| 21114-1411020-32 | ИТЭЛМА_7.2,Е-2,1.6L,2-я_серия |
| 21114-1411020-32 | ИТЭЛМА_7.2,Е-2,1.6L,3-я_серия |
| 21114-1411020-32 | ИТЭЛМА_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс. |
| 21114-1411020-30Ч | BOSCH_с датч.кисл.,Е-2,дин,1,6L |
| 21114-1411020-31Ч | ЯНВАРЬ_7.2,без датч.кисл.,СО,1.6литр. |
Лада калина распиновка эбу м74
Рисунок – Схема электрических соединений ЭСУД ЕВРО-4 М74 Е-газ автомобилей семейства LADA KALINA c двигателем 11183:
1 – контроллер;
2 – колодка диагностики;
3 – датчик контрольной лампы давления масла;
4 – датчик указателя температуры охлаждающей жидкости;
5 – резистор;
6 – электровентилятор системы охлаждения двигателя;
7 – катушка зажигания;
8 – педаль акселератора электронная;
9 – дроссельный патрубок с электроприводом;
10 – датчик кислорода управляющий;
11 – датчик кислорода диагностический;
12 – колодки жгута системы зажигания и жгута форсунок;
13 – свечи зажигания;
14 – форсунки;
15 – электромагнитный клапан продувки адсорбера;
16 – датчик массового расхода воздуха;
17 – датчик скорости автомобиля;
18 – датчик температуры охлаждающей жидкости;
19 – датчик положения коленчатого вала;
20 – датчик детонации;
21 – блок предохранителей дополнительный;
22 – предохранители электровентилятора системы охлаждения двигателя;
23 – реле электробензонасоса;
24 – реле электровентилятора системы охлаждения двигателя;
25 – реле зажигания;
26 – реле 2 электровентилятора системы охлаждения двигателя;
27 – колодки жгута системы зажигания и жгута панели приборов;
28 – комбинация приборов;
29 – монтажный блок (К3 – дополнительное реле стартера);
30 – выключатель сигнала торможения;
31 – выключатель сигнала положения педали сцепления;
32 – блок управления АПС-6;
33 – контакты 2-клеммных колодок жгута панели приборов и жгута заднего;
34 – модуль электробензонасоса;
35 – контакты 33-клеммных колодок жгута панели приборов и жгута заднего.
Источник
Распиновка разъема январь 7 2
Хочется сразу передать отдельный привет конструктору АвтоВаза, кто придумал такое расположение данного блока. По-моему мнению, хуже места не придумать. Смотрите сами.
ЭБУ находится под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову.
- Если у Вас потечёт отопитель (радиатор) салона, то антифриз попадёт прямиком на блок управления, практически 100% поломка. Даже не смотря на то, что изначально в Ладу Гранту устанавливают импортный радиатор хорошего качества Visteon.
- Как вы верно подметили, вода может попасть из под капота. Резиновые заглушки на Лада Гранта не очень хорошего качества, поэтому, когда они рассохнутся, вода потечёт на контроллер. Чтобы этого не произошло, проверяйте состояние резиновой заглушки.
- Если забьётся дренажное отверстие (которое на видео ниже), то вода может потечь в салон.
Источник
Как снять ЭБУ Лада Гранта пошаговая инструкция
Для того чтобы снять ЭБУ Лады Гранта на потребуется выполнить следующий порядок действий:
- Обесточиваем систему сняв клеммы с аккумуляторной батареи автомобиля
- Контроллер ЭБУ находиться под бардачком под ногами у пассажира и спрятан под обивкой. Обивка крепится справа саморезом к кузову. Выворачсиваем этот винт.
- Далее отводим обшивку от пола руками как показано на рисунке
- Теперь отгибаем шумоизоляционный материал в сторону
- Выкрутив гайки, отодвигаем ЭБУ от кузова.
- Теперь сжимаем фиксатор скобы крепления жгута проводов и откидываем скобу.
- Отсоединяем разъем от блока и аналогично отсоединяем второй жгут с проводами, после чего снимаем ЭБУ с автомобиля. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.
Распиновка стандартного евроразъёма
Рассмотрим распиновку евроразъёма на стандартном штекере ISO — 10478
Верхний силовой разъём «А»
Как уже упоминалось, данный штекер соединяет между собой источники и потребителей электрического тока бортовой сети автомобиля.
| №1 | Пусто |
| №2 | Пусто |
| №3 | Пусто |
| №4 | Постоянное питание |
| №5 | Питание антенны |
| №6 | Подсветка |
| №7 | Зажигание |
| №8 | Масса |
Несмотря на то, что в нём имеется восемь контактов, далеко не все их них могут быть задействованы в схеме подключения автомагнитолы. Давайте разберемся, каково предназначение и какую задачу каждый из этих контактов выполняет:
Разъёмы №1, №2, №3 и №6 по умолчанию в схеме бюджетной автомагнитолы редко когда задействуются. Чаще всего их используют для подключения дополнительных функций в более профессиональных версиях головного устройства, которые значительно повышают комфортность современного автомобиля, при этом цвета проводов могут быть выполнены в различных цветовых вариациях.
Например, среди дополнительного функционала можно выделить такие как:
- выход «ANT», который применяется в тех случаях, когда в автомобиле установлена выдвижная автоматическая антенна;
- «REMOTE», позволяющий подключить к автомагнитоле внешние усилители, а это значит, и увеличить количество подключаемых динамиков (актуально для автомобилей с большим салоном, так как в маленьком салоне большое количество динамиков создаёт большую нагрузку на органы слуха, что чревато негативными последствиями);
- опцию «ILLUMINATION», которая автоматически, в зависимости от скорости движения автомобиля, управляет световой сигнализацией автомагнитолы – при большей скорости яркость дисплея снижается и не отвлекает водителя от процесса управления транспортным средством, при остановке же автомобиля она возвращается к своим начальным параметрам, что в значительной степени влияет на безопасность дорожного движения;
- а так же очень распространённая в настоящее время опция «MUTE», которая включается в случаях использования подключенного к акустической системе автомобиля мобильного устройства – при прохождении сигнала приёма/вызова автомагнитола автоматически задействует данный выход, что ведёт к убавлению громкости звучащей музыки или же к полному отключению звука автомагнитолы;
Контакт под номером четыре (обозначается на электрических схемах как «А4») отвечает за включение всей акустической системы автомобиля. Через отдельный предохранитель, этот жёлтый провод подключается к клемме замка зажигания и уже от него запитывается от аккумуляторной батареи.
Организация подключения автомагнитолы по такой схеме гарантировано защищает аккумулятор от несанкционированного разряда, так как включение автомагнитолы возможно лишь при повороте ключа в замке зажигания.
Отечественны автолюбители как могли усовершенствовали схемы подключения автомагнитол, прибегая при этом к помощи как ручных тумблеров, так и к установке автоматического реле отключения магнитолы при постановке автомобиля на сигнализацию. Но, как мы видим, всеобщее признание получила именно эта схема подключения. Итак:
- Пятый провод (А5) синего цвета отвечает за подключение автомобильной антенны. Рассчитан он на максимальный выходной ток в 300 микроампер и при превышении данного значения большая сила тока могут выйти из строя не только выходные усилительные каскады, но и сама автомагнитола в целом;
- Контакт с позиционным обозначением «А7» красного цвета отвечает за доставку напряжения к энергозависимой памяти автомагнитолы. Это значит, что если случайно его отключить, то произойдёт сброс/обнуление всех параметров устройства к заводским настройкам. Напряжение на этом проводе – 12 вольт;
- Ну и последний провод данного разъёма проходящий в чёрной изоляции (А8), как вы уже наверное догадались, отвечает за подключение устройства к массе автомобиля.
