Езда с включенными фарами. за и против!

Устройство и принцип работы

Система представляет собой биксеноновые фары, оснащенные поворотной системой с шаговыми двигателями. Поворот фар относительно кузова автомобиля производится как в горизонтальной, так и в вертикальной плоскости. Дополнительные реле служат для управления системой биксенона (дальний/ближний свет) и системой смены угла рассеивания.

Двигатели и реле интегрированы в бортовую компьютерную сеть и управляются главным бортовым компьютером на основе информации, полученной с ряда датчиков:

• угла поворота руля;
• тангажа;
• системы курсовой устойчивости (ESP);
• системы определения встречного движения;
• погодных условий (стеклоочистители + датчик влажности);
• скорости;
• включения указателя поворота;
• видеокамеры.

Данные с датчиков обрабатываются компьютером. На основании расчетов принимается решение о повороте фары, о смене дальнего света на ближний и угла рассеивания.

При повороте руля на определенный угол и на определенное время фары при помощи шаговых двигателей поворачиваются в сторону маневра. Причем внутренняя по отношению к центру описываемой окружности фара поворачивается на 15°, а внешняя – на 8°. Это обеспечивает освещение участка, куда автомобиль собирается заехать, и дороги перед машиной в ее текущей позиции. При маневрах на большой скорости некоторые системы почти мгновенно поворачивают фару на угол до 45° (функция Fixed Bending Lights (FBL)).

Если водитель постоянно подруливает (автомобиль «рыскает»), то компьютер на основании данных с датчика ESP не будет задействовать систему адаптивного освещения, а включит ее только при сильном и длительном повороте руля.

При обнаружении встречного автомобиля (за этим следит специальная камера) бортовой компьютер (БК) опускает левую фару тем сильнее, чем ярче источник. Это исключает ослепление встречных транспортных средств. После расхождения со встречным транспортным средством фара принимает первоначальное положение. За этой функцией следит фотодатчик, установленный рядом с фарой. При включении стеклоочистителей БК поворачивает обе фары вниз на максимальный угол, превращая их в противотуманные.

На затяжном спуске световой луч приподнимается, освещая противоположный подъем, а на крутом подъеме опускается, чтобы не слепить встречный автотранспорт. За этим следит датчик тангажа.

В 2004 году система получила функцию Full AFS, которая позволяла компьютеру самостоятельно переключаться с дальнего света на ближний, менять угол рассеивания и при необходимости активировать дневные ходовые огни. Все это производилось на основании тех же датчиков. При желании отключить функцию можно было с панели управления.

Система работает очень плавно и визуально ее действие незаметно. Отличить ее от функционирования обычных фар можно только по улучшению освещения дорожного полотна в любых режимах движения и при любой дорожной обстановке.

Светодиоды в системе адаптивного освещения

До широкого применения светодиодов в адаптивном освещении использовались биксеноновые фары. Но с развитием полупроводниковых технологий появились и светодиодные адаптивные фары. Это расширило возможности системы. В фарах начали устанавливать управляемые светодиодные матрицы. Активируя тот или иной участок матрицы, БК оперативно и без механики меняет яркость и угол рассеивания светового пучка. Дополнительно такие фары оснастили вращающейся шторкой, позволяющей плавно переводить свет в разные режимы — габаритные, дневные ходовые огни, ближний и дальний свет или автоматический GFHB (технология Multibeam).

Шторки в системе адаптивного освещения используются и с ксеноновыми лампами (функция Dynamic Shadow (динамическая тень)).

Принцип работы

1. Advanced Frontlighting System

Система умного освещения на поворотах. Фары при движении машины остаются в 1 положении. Направление и интенсивность освещения регулируются благодаря световому блоку, работающему за счёт высокоточного электромотора компактных размеров.

Advanced Frontlighting System — универсальный модуль адаптивного освещения, который устанавливают в машины корейских, японских, немецких и других брендов.

2. Adaptive Front Lighting System

Главное отличие этой системы — наличие вспомогательной пары фар. Эти приборы освещения включаются при повороте руля. Пучок света от дополнительной оптики направляется на требуемый участок дороги.

Во вспомогательных фарах предусмотрены мощные лампочки, обеспечивающие хорошее освещение даже в случае раздельного включения.

Система Adaptive Front Lighting System считается более эффективной при работе на неровных участках дороги, в узких городских переулках, а также на крутых поворотах. За регулировку освещения отвечает контроллер, анализирующий информацию с датчиков поворота руля, скорости, освещённости, дождя и уровня пневматической подвески (при наличии).

Важной особенностью умного света, выполненной на основе этой технологии, является мгновенное срабатывание. Световой пучок меняет положение, как только водитель начинает поворачивать

Преимущества

• снижение аварийности. Адаптивные фары отлично справляются с освещением проезжей части и прилегающих территорий. Благодаря этому водитель лучше оповещён обо всём происходящем на трассе, что позволяет вовремя среагировать и выполнить необходимые действия для предотвращения ДТП.
• более комфортное управление для водителя. Автоматический свет избавляет водителя от необходимости в переключении режимов работы фар. Оптика, установленная в машине, самостоятельно подстраивается под рельеф местности и условия освещения.
• помощь шофёру на опасных дорожных участках. Адаптивные фары проявляют себя лучше по сравнению со стандартной оптикой на опасных участках дороги (резких поворотах, подъёмах и спусках), а также в условиях минимальной видимости (туман).
• наличие интеллектуальной системы управления. Адаптивный свет в современных бизнес-седанах и других автомобилям подстраивается под определённую дорожную ситуацию без участия водителя. Система принимает верное решение с минимальной вероятностью ошибки на основании данных, полученных от большого количества датчиков. Шофёру только необходимо выбрать режим работы умных фар.

Специальные значки на приборной панели

Иконки ключей

Иконка ключа обозначает различные состояния электронного ключа в автомобиле — его присутствие (зеленый) или отсутствие (красный). На монохромных дисплеях эти состояния могут отображаться несколько по-иному.

Иконки ключа и ключа с молнией

Иконка в виде брелока с ключом означает, что автомобиль увидел электронный ключ. Такая же иконка с молнией говорит о необходимости заменить батарейку в брелоке.

Иконки ключа или брелока с индикатором заряда

Значки на панели приборов с изображением ключа или брелока и индикатором зарядки говорят о необходимости заменить батарейку в ключе или брелоке.

Снежинка или надпись SNOW

Активирован режим передвижения по снегу или льду, так называемый Snow Mode. Такая система обычно ставится на автомобили с автоматической коробкой передач.

Машина в красном треугольнике

Обычно такая лампочка может загораться при движении на круиз-контроле, когда радары замечают близкое сближение со впереди идущим автомобилем или обнаруживают препятствие.

Машина со стрелками над крышей

Данный значок загорается при открытии/закрытии складной крыши на кабриолетах. Если процесс завершается успешно — индикатор гаснет.

Значок человека и двери

Активирована функция комфортной посадки водителя и пассажиров Easy Entry. Обычно умеет регулировать положение кузова и сидений для удобства посадки.

Надписи Cruise, SET, ACC, иконки авто со спидометром

Все эти индикаторы отображают включение системы адаптивного круиз-контроля (ACC, Adaptive Cruise Control). В случае, если лампочка мигает — это означает наличие проблем в работе системы.

Значок прямоугольника со стрелками

Включен обогрев заднего стекла.

Надписи HOLD, AUTO HOLD

Активирована система Automatic Brake Hold, которая предотвращает движение автомобиля после полной остановки. Чтобы разблокировать тормоза нужно нажать на педаль газа.

Надписи Sport и Comfort

Информирует водителя о выбранном режиме жесткости амортизаторов (еще называют режимы вождения, жесткость подвески).

Надпись Height high

Обозначает достижения максимальной высоты кузова на автомобилях с пневматической подвеской.

Надпись CMBS

Неполадки в системе предупреждения столкновений CMBS (Collision Mitigation Brake System).

Неисправность динамической подвески

Есть проблемы с системой динамической подвески. Обычно появление этой лампочки обозначает появление проблемы, но при этом двигаться на автомобиле не запрещается. Если эта лампочка будет гореть красным — проблема критическая, продолжать движение небезопасно.

Иконка прицепа или надпись TOW

Означает активацию режима движения с прицепом Tow Mode. Этот режим рекомендуется использовать при использовании трейлера или тяжелой загрузке прицепа.

Буква «P» с радаром

Иконка парковочного ассистента Park Assist, который помогает при парковке. Если эта лампочка горит зеленым — это означает активацию системы, желтым — есть неполадки.

Машина между полос, надписи LKW, LDW

Иконка помощника движения автомобиля по полосам. У разных производителей может называться по-разному — LDW (Lane Departure Warning Indicator), LKA (Lane Departure Prevention), LKA (Lane Keeping Assist), соответственно и обозначения на иконке могут отличаться.

Индикатор Start-Stop

В системе старт-стоп найдена неисправность.

Зеленые значки с растениями или надпись ECO

Значок говорит об активации эко-режима, в котором снижен расход топлива.

Надпись Smart

Сигнальный значок, обозначающий активированный «умный» режим движения, функция которого — подстраиваться под стиль вождения водителя.

Как работает Light Assist

Условия эксплуатации комплекса будут зависеть от типа установленных маяков. Если фары галогенные, есть автоматическое переключение между ближним и дальним в зависимости от дорожной ситуации. В ксеноновых фарах отражающий элемент автоматически поворачивается в разных плоскостях в фаре, изменяя направление света. Эта система называется Dynamic Light Assistant.

Основными составляющими устройства являются:

• блок управления;
• переключатель режима освещения салона;
• черно-белая видеокамера;
• модуль проектора (световозвращающий элемент);
• датчики света;
• датчики динамического контроля (частота вращения колес).

Для активации системы необходимо сначала включить ближний свет, а затем перевести переключатель в автоматический режим.

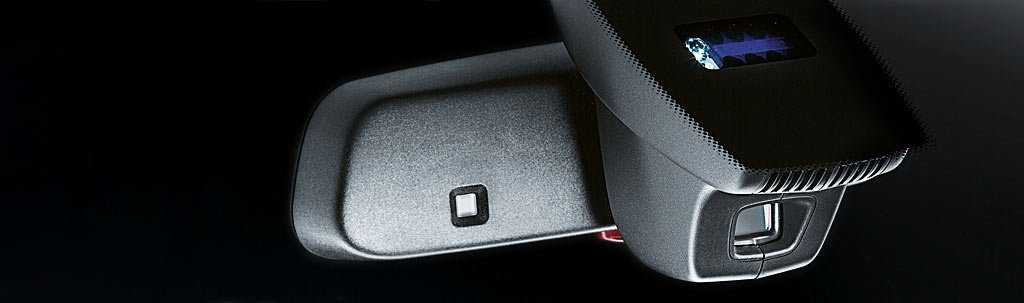

Черно-белая камера и блок управления расположены в зеркале заднего вида. Камера анализирует дорожную обстановку перед автомобилем на расстоянии до 1000 метров. Он распознает источники света и затем передает графическую информацию на блок управления. Это означает, что источник (встречный автомобиль) распознается до того, как он будет ослеплен. Длина дальнего света обычно не превышает 300-400 метров. Away выключается автоматически, когда встречный автомобиль врезается в эту зону.

Кроме того, информация в блок управления поступает от датчиков света и датчиков скорости вращения колес. Таким образом, в панель управления поступает следующая информация:

• уровень уличного освещения;
• скорость и траектория движения;
• наличие встречного потока света и его мощность.

В зависимости от дорожной ситуации дальний свет включается или выключается автоматически. О работе системы свидетельствует горящая контрольная лампа .

Устройство и принцип работы системы AFS

Разработка AFS от Volkswagen — решение для адаптивного и динамического головного освещения, которое изменяет направление светового потока. В автомобиле устанавливаются ксеноновые фары с системой регулировки наклона (LWR), специальный датчик AFS и блок управления, связанный с другими модулями транспортного средства для получения данных и изменения угла освещения. Рассмотрим, как работают штатные адаптивные фары:

1. Блок управления получает данные от видеокамеры, датчиков внешней освещенности, ускорения, частоты вращения колес, а также поворота руля.
2. В зависимости от полученных параметров система анализируют тип освещения (городской, магистральный, для поворотов) и текущую дорожную обстановку.
3. Электроника подает управляющий сигнал в систему LWR.
4. Происходит коррекция яркости и угла поворота светового пучка с помощью установленного электродвигателя.

Освещение поворота стандартной оптикой и с помощью AFS

Блок управления AFS активно распознает повороты, стандартное движение в городских условиях и по трассе, а также анализирует информацию с других модулей автомобиля для распознавания плохих погодных условий.

Автоматическое включение фар после запуска двигателя

Чтобы организовать подобную схему работы, можно пойти в двух направлениях: подключиться к датчику давления масла или к ручнику.

Способ 1: Подключение к датчику давления масла

Для осуществления такого подключения потребуется:

• реле;
• транзистор (2 штуки);
• провода;
• микросхема К561ТП1.

Все детали размещаются в небольшом корпусе от реле, после чего прибор необходимо подключить к датчику давления масла. Когда давление в системе смазки двигателя нормализуется, то есть при включении мотора, датчик будет размыкаться, а питание с него перейдет на конденсатор. В конечном счете, напряжение на реле будет подаваться через включенные в подачу питания фар транзисторы. При отключении двигателя, питание с датчика подается на нужную лампу, расположенную на приборной панели. В это время конденсатор, который входит в блок управления фарами начинает разряжаться и подача питания к реле останавливается.

В этом случае управлять фарами можно также в ручном режиме, если применить параллельное подключение. Для того чтобы задать время отключения и включения фар достаточно подобрать сопротивление на плате. Чем этот параметр будет выше, тем через больший отрезок времени фары включатся и отключатся.

Правда и этот метод нравится далеко не всем, так как такая схема намного сложнее (нужно тянуть провода и произвести 3-4 соединения).

Способ 2: Подключение к ручнику

Это способ намного проще, так как в этом случае достаточно лишь чуть-чуть доработать схему подключения фар при зажигании, о которой мы говорили в самом начале. Для этого достаточно добавить еще одно реле и короткий провод (порядка 25 см) к штатному контакту кнопки ручника.

Благодаря такому способу фары будут отключаться, как только вы потяните ручник, и загораться когда вы его отпустите.

Гибкое управление освещением

Регулирование освещения на основе интерфейса DALI совместимо с иными автоматизированными управляющими системами помещения через шлюзы.

Устройства программируются с помощью сообщений, состоящих из адреса и команды. Они отправляются конкретному светильнику, группе устройств или всем приборам линии.

Стандарт DALI позволяет спроектировать гибкую схему управления освещением. Формирование групп устройств и назначение сценариев упрощает монтаж сети, дает возможность создания персональной системы освещения под конкретного заказчика

Это важно для жилых зданий, оформления декораций театральной сцены, подсветки улиц.

Световые приборы автомобиля: правила использования

Фары, «габариты» и прочие световые приборы автомобилей

Для того, чтобы автомобили были хорошо различимы на дорогах, и водители могли уверенно управлять ими в ночные и вечерние часы и непогоду, производители оснащают каждое транспортное средство комплектом приборов освещения и сигнализации. Список необходимой внешней светотехники автомобилей регулируется международными стандартами, и обычно включает в себя следующие приборы:

• Фары дальнего и ближнего света.
• Габаритные и стояночные огни.
• Дневные ходовые огни (опция − не во всех автомобилях).
• Передние и задние указатели поворотов и дублирующие их боковые повторители.
• Стоп-сигналы.
• Аварийная световая сигнализация (обычно совмещена с указателями поворота).
• Фонари заднего хода.
• Противотуманные фары (не обязательно).
• Лампы подсветки номерного знака.
• Пассивные средства сигнализации – светоотражатели.
• Внутри кабины или салона: подсветка панели приборов и стояночное освещение.

На автомобилях специального назначения могут устанавливаться фары – прожекторы и поворотные фонари − искатели. На тягачах с прицепом и других многозвенных транспортных средствах должен присутствовать подсвечиваемый знак «Автопоезд».

Порядок использования световых приборов в ПДД 2020

Каждый водитель должен помнить и неукоснительно соблюдать все требования Правил дорожного движения, включая изложенный в разделе №19 порядок пользования автомобильными приборами освещения и сигнализации. Основные положения данного раздела содержат:

• Требование о включении дальнего или ближнего света и габаритов на всех автомобилях, передвигающихся в вечернее время и ночью, а также днем и в любые другие часы суток при плохой видимости на дорогах. Эти же требования водители должны выполнять при передвижении в тоннеле. На прицепе или буксируемом автомобиле следует задействовать все имеющиеся габаритные огни.
• При использовании водителями дальнего света нужно в обязательном порядке переключаться на «ближний», если дистанция до встречной машины составит 150 метров. Указанное расстояние может быть большим, если водитель встречного автомобиля попросит об этом, сигнализируя несколькими переключениями света фар.
• Предписание в темные часы суток обозначить габаритными огнями транспорт, остановившийся или припаркованный на дороге без фонарного освещения, а также в случаях стоянки либо остановки в местах со сложным рельефом дороги и заведомо плохой видимостью. В последнем случае транспортное средство рекомендуется дополнительно обозначить включением ближнего света, а также включением задних противотуманных фонарей.
• Требование для всего движущегося автотранспорта даже днем ездить с зажженными фарами ближнего света или заменяющими их штатными дневными ходовыми огнями. При необходимости, включенные при передвижении днем фары ближнего света допускается заменить светом противотуманных фар.
• Ограничения на использование противотуманных фар. В качестве дополнения к ближнему или дальнему свету их можно включать только в случаях заведомо плохой видимости. Также допускается использовать такие фары вместе со штатным ближним (дальним) светом в случаях, если движение совершается по тёмным неосвещенным дорогам.

Другие пункты раздела №19 ПДД регулируют вопросы ограниченного использования фар типа прожекторов и искателей, порядок применения задних противотуманных фонарей, опознавательного знака «Автопоезд», а также подачи сигналов об обгоне попеременным включением – выключением ближнего и дальнего света.

Возможные наказания на нарушения правил использования световых приборов

Автомобилист должен знать, что нарушением являются не только ошибки в пользовании светотехническими приборами автомобиля в тех или иных дорожных ситуациях, но также самовольное внесений изменений в конструкцию бортовой светотехники. В таких случаях действия виновного приравниваются к управлению неисправным транспортным средством и квалифицируются по ст. 12.5 ч.1 КоАП Российской Федерации (сумма штрафа 500 рублей).

По статистике ГИБДД наиболее частым нарушением требований ПДД в части использования световых приборов, является игнорирование водителями обязательных требований по включению ближнего света в дневное время. Эти нарушения, равно как и неисполнение других положений р.19 ПДД о порядке пользования световыми приборами, позволяют инспектору ГИБДД на основании ст. 12.20 КоАП предупредить водителя, либо наложить на него административный штраф в размере 500 рублей. Данная норма вступила в силу с 13.01.2020 года.

Конструктивные особенности системы

Элементы конструкции системы зависят от способа реализации и контроля движения. Решения для слежения за водителем сконцентрированы на человеке и происходящем в салоне транспорта, а остальные варианты — на показателях авто и обстановке на дороге. Рассмотрим несколько вариантов конструктивных особенностей.

Австралийская разработка DAS, которая находится на стадии тестирования, предназначена для слежения за дорожными знаками и соблюдения транспортом требований скоростного режима и норм движения. Чтобы анализировать ситуацию на дороге, используют:

• три видеокамеры — одна фиксируется на дороге, две остальные отслеживают состояние водителя;
• блок управления — обрабатывает информацию о дорожных знаках и анализирует поведение человека.

Другие системы оснащаются датчиком руля, видеокамерами, а также электроникой, которая может отслеживать параметры тормозной системы, устойчивости при движении, показателях двигателя и многое другое. В случае усталости подается звуковой сигнал.

Внешние световые приборы автомобиля

В начале этой статьи несколько слов о том, какие внешние световые приборы могут быть у автомобиля. Данная информация в первую очередь предназначена для тех, кто обучается в автошколе и пока не понимает, для чего предназначены те или иные фары или фонари.

Примечание. Тема «световые приборы» является одной из самых сложных в автошколе, т.к. кандидату в водители, который еще ни разу не сидел за рулем, сложно запомнить похожие названия световых приборов и правила их применения.

Габаритные огни

Габариты — это небольшие световые приборы, расположенные примерно по углам автомобиля (всего 4 штуки). Светят они не очень ярко и в первую очередь предназначены для того, чтобы водители других автомобилей могли в темноте понять, где начинается и заканчивается Ваша машина.

Как правило, автомобиль сконструирован таким образом, что при включении ближнего или дальнего света фар габариты включаются автоматически. То есть ближний свет без габаритных огней не работает.

Дневные ходовые огни

ДХО — световые приборы в передней части автомобиля (2 штуки), которые светят довольно ярко. Они предназначены для улучшения видимости автомобиля спереди в светлое время суток.

Дневные ходовые огни не следует использовать ночью, т.к. в темное время суток они могут ослепить встречных водителей за счет большой яркости. При этом дорогу они не освещают.

В 2021 году большинство автомобилей оборудуются дневными ходовыми огнями, однако на машинах, выпущенных до 2010 года, встретить такие огни можно довольно редко.

Ближний и дальний свет фар

Ближний (2 лампочки) и дальний (2 лампочки) свет фар — это основные световые приборы, которые предназначены для освещения дороги перед автомобилем.

При этом ближний свет освещает участок непосредственно перед автомобилем, а дальний — более отдаленный участок. Ближний свет имеет смысл использовать на небольших скоростях, дальний — на более высоких.

Противотуманные фары

ПТФ — 2 фары в переднем бампере автомобиля, предназначенные для освещения дороги в условиях плохой видимости.

В 2021 году противотуманные фары не являются обязательными, поэтому они устанавливаются не во всех комплектациях автомобилей. То есть в автомобиле может и не быть ПТФ.

Противотуманный фонарь

Противотуманный фонарь — фонарь красного цвета в задней части автомобиля, предназначенный для улучшения видимости автомобиля в условиях недостаточной видимости. Этот световой прибор очень яркий и при хорошей погоде он может слепить водителей едущих сзади автомобилей.

Этот фонарь обязательно устанавливается на всех автомобилях.

AFLS

Работа Adaptive Front lighting System, а именно таково наименование системы адаптивного освещения, заключается в комплексном анализе дорожной ситуации и автоматическом подстраивании светового пучка под условия движения автомобиля. Участвующие в работе компоненты:

• сервоприводы поворотных модулей ламп;
• ЭБУ;
• датчиковая аппаратура. Датчики частоты вращения колес используются для расчета скорости движения авто, датчик угла поворота рулевого колеса – для понимания системой направления движения, датчик продольного направления – для анализа профиля дороги. В качестве вспомогательных устройств используется датчик дождя и света, который позволяет оценивать интенсивность освещения и наличие осадков (фары занимают положение, минимизирующее эффект бликования мокрого асфальта);
• видеокамера. Постоянный анализ изображения с видеокамеры позволяет фиксировать наличие пешеходов, встречного и попутного транспорта.

Аббревиатура AFLS служит международным обозначениям и используется всеми автопроизводителями, лишь изредка можно встретить название BeamAtic, использующееся Valeo. Система адаптивного освещения является опцией, но даже при наличии таковой задействована она будет только при работе фар в автоматическом режиме. Функция может быть автоматически деактивирована в случае срабатывания системы стабилизации курсовой устойчивости автомобиля (ESP). Необходимо это для предотвращения хаотической смены режимов освещения и смены направления световых лучей, когда водитель пытается интенсивным контраварийным рулением выйти из заноса. Принцип работы AFLS на разных автомобилях очень схож, поэтому главная разница заключается в количестве режимов освещения дороги, а также скорости, на которой будет осуществляться смена вида освещения.

Движение в городе и по дорогам национального значения

Движение авто со скоростью до 55 км/час определяется системой, как езда в городе. Особенности городского режима:

• небольшая дальность светового пятна;
• горизонтальная светотеневая граница;
• максимальная ширина освещенного участка вблизи автомобиля.

Ширина освещенного участка увеличивается за счет включения дополнительных боковых ламп.

Когда скорость автомобиля больше 55 км/час, но не превышает 100 км/час, световое пятно вытягивается и приобретает явную асимметрию, когда обочина освещается лучше полосы встречного движения (какая именно это будет сторона, зависит от того, левый либо правый руль у автомобиля). Можно сказать, что режим движения по проселочным дорогам соответствует обычному ближнему свету.

Управление дальним светом

Способы управления:

• адаптивный контроль. С помощью видеокамеры система регистрирует приближение встречного автомобиля. Блок управления через модуль ламп перенаправляет световой поток таким образом, чтобы расстояние до светотеневой границы уменьшалось пропорционально приближению встречного авто. При этом обочина остается хорошо освещенной дальним светом. Важным моментом является поправка на профиль дороги, которая позволяет избежать ослепления водителей встречных авто даже при движении под горку и на спуск;
• регулировка туннельного типа. Свое название система получила из-за вертикальной светотеневой границы, которая возникает при обнаружении встречных и попутных автомобилей. При обнаружении системой ТС исполнительный механизм затемняет соответствующую зону светового пятна, оставляя при этом максимальную площадь освещения дороги. На данный момент это последнее слово в устройствах адаптивного освещения. На видео наглядно продемонстрирован принцип работы адаптивного освещения BMW.

Адаптивное освещение позволяет не только автоматически управлять дальним/ближним светом фар и заглядывать внутрь поворотов, но и регулировать интенсивность света в зависимости от погодных условий. Функция крайне полезная в туман (сильный дождь, снег), когда за счет автоматического уменьшения дальности световых лучей удается минимизировать блики и избежать эффекта туманной стенки.

Названия этой системы у разных производителей автомобилей

На сегодняшний день главными разработчиками систем адаптивного освещения дороги являются:

• Volkswagen — решение AFS.
• Opel — система AFL с дополнительным светом.
• Mazda — адаптивные фары AFLS.

Все эти системы выполняют одни и те же функции, но отличия в их реализации все же есть.

Отличия AFS от AFL

Система AFL в отличие от AFS подразумевает активацию дополнительных источников света. Их роль играют две дополнительные фары небольшой мощности. Они расположены под углом 15° относительно основных и направлены наружу.

При маневрах на небольшой скорости система не поворачивает основные фары, а активирует дополнительные – левую или правую в зависимости от направления маневра. Это позволяет системе реагировать практически мгновенно на маневр, освещая участок, куда водитель собирается заехать. На высоких скоростях система работает так же, как и AFS – поворачивает головные фары, но при этом активирует и дополнительные.

Как работает Light Assistant

Основными компонентами системы являются черно-белая видеокамера, отслеживающая дорожную обстановку, и блок управления. Кроме того, ЭБУ получает информацию от датчиков частоты вращения колес и освещенности. На основании анализа всей входящей информации, блок управления определяет условия видимости, траекторию движения машины, степень освещенности и силу встречного светового потока.

Для того чтобы система Light Assistant включила дальний свет, должны быть соблюдены следующие условия:

• включен ближний свет;
• имеет место быть недостаточная освещенность;
• автомобиль движется с определенной скоростью;
• перед машиной нет ни встречных, ни попутных транспортных средств;
• езда вне населенного пункта.

Возможно так же механическое включение или отключение данной функции.

Как только в секторе обзора видеокамеры появляется встречный или попутный автомобиль, блок управления вычисляет расстояние до него, и по достижении порогового значения, пока еще пучок света не достиг другого транспортного средства, переключает дальний свет на ближний, либо перемещает модули ламп.

В населенных пунктах дополнительно оценивается уровень освещенности. Если он достаточно высок, включается только ближний, в противном случае – дальний.
Таким образом, благодаря автоматическому управлению фарами, уже нет необходимости самостоятельно менять режим освещения и следить за тем, чтобы водитель встречного транспорта не был ослеплен.

Система управления дальним светом предназначена для улучшения видимости в темное время суток за счет автоматического включения дальнего света фар. При этом система позволяет двигаться с дальним светом фар максимально возможное время, предотвращает ослепление других участников движения, облегчает управление автомобилем, и тем самым, повышает безопасность движения.

Система управления дальним светом реализована в зависимости от типа фар:

• галогеновые фары
  – за счет автоматического включения (выключения) дальнего света фар (например, система Light Assist
  );
• ксеноновые фары
  – за счет автоматического поворота модуля лампы в вертикальной и горизонтальной плоскости, при этом дальний свет фар не выключается (например, система Dynamic Light Assist
  ).

Система автоматического дальнего света включает переключатель освещения, видеокамеру , блок управления, лампу дальнего света (модуль лампы), а также контрольную лампу на панели приборов.

Система управления дальним светом активируется переключателем освещения, при переводе его в определенное положение.

В работе системы используется черно-белая видеокамера, которая фиксирует обстановку перед автомобилем. Зона охвата видеокамеры составляет порядка 1000 м. Видеокамера вместе с блоком управления располагаются в корпусе зеркала заднего вида .

Наряду с информацией от видеокамеры в работе системы используются входные сигналы датчиков частоты вращения колес (для оценки скорости движения автомобиля
), датчика освещенности (для оценки уровня освещенности
).

Блок управления производит обработку изображения видеокамеры и сигналов датчиков, на основании которых оценивается ситуация на дороге:

• условия видимости:
• траектория движения;
• уровень освещенности;
• мощность встречного потока света.

В зависимости от конкретной ситуации производится включение-выключение (поворот модуля лампы) дальнего света фар.

Контрольная лампа на панели приборов сообщает о включении системы и характере ее работы.

Принцип работы системы

Система управления дальним светом автоматически включает дальний свет фар при одновременном выполнении следующих условий:

• низкий уровень освещенности;
• работа ближнего света фар;
• движение автомобиля с определенной скоростью;
• отсутствие впереди идущих или встречных транспортных средств (автомобили, мотоциклы);
• движение за пределами населенных пунктов.

С целью предотвращения ослепления других участников движения дальний свет фар автоматически выключается при наличии встречных или впереди идущих транспортных средств. Переключение производится при нахождении транспортного средства в зоне охвата системы и на определенном расстоянии от автомобиля (пучок дальнего света не должен доходить до транспортного средства). При разъезде (обгоне) с транспортным средством дальний свет автоматически включается.

При движении по населенному пункту система срабатывает в зависимости от оценки уровня освещенности. Если внешнее освещение оценивается как достаточное, то происходит автоматическое переключение на ближний свет фар. В противном случае движение автомобиля через населенный пункт осуществляется с дальним светом фар.
