Полная замена масла в вариаторе Toyota Rav 4

Подготовка к работе по абсолютной замене масла в вариаторе Тойота Рав 4 требует предельной аккуратности и последовательности. Автолюбителю, желающему самостоятельно произвести обновление трансмиссионной смазки, необходимо следовать следующему алгоритму действий:

Подготовить необходимые инструменты и предметы для предстоящей работы, а именно:
- Плоскогубцы;
- Канистры для слива (до 10 литров объёма);
- Строительные перчатки;
- Воронку для заливки;
- Чистые бумажные салфетки или полотенца;
- Отвёртки;
- Набор ключей;
Подготовить автомобиль марки тойота Рав 4 к замене масла в вариаторе, а именно:
- Расположить машину на горизонтальной площадке;
- Следуя принципам безопасности — остановить работу мотора машины и дать ему основательно остыть. При работе двигателя трансмиссионная смазка разогревается до 120 градусов по Цельсию, поэтому сливать отработанную субстанцию, во избежание ожогов, рекомендуется в остывшем виде;
Слить отработанную техническую жидкость и залить новую.

Что касается последнего пункта в отношении Toyota Rav 4, замена масла в вариаторе не займёт много времени и позволит сохранить автомобиль в рабочем состоянии на длительный срок. Главное — не ошибиться в выборе технической жидкости.

Выбор масла

На автомобилях Тойота Рав 4, начиная с 2010 года выпуска (учитывается только европейский рынок) вместо стандартной АКПП стали устанавливать вариатор. Вариативная коробка передач в моделях марки Тойота — японского производства, специализированной фирмы Айсин.

Для вариаторов данной фирмы больше всего подходит масло TOYOTA ТС (код — 08886-02105) или Toyota CVT Fluid TC. Эта трансмиссионная смазка является оригинальной по отношению к автомобилям марки Тойота

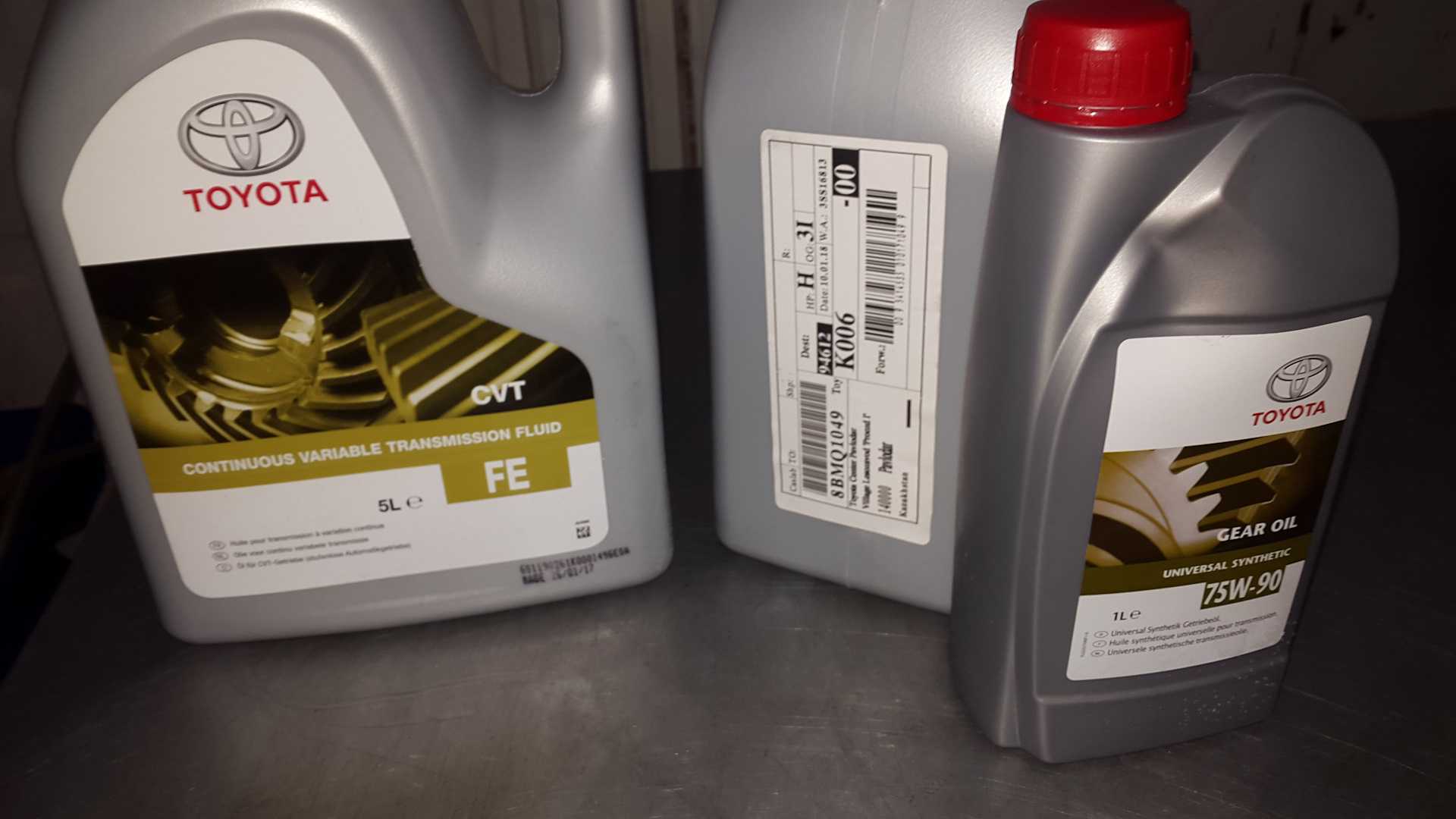

Многие автолюбители предпочитают использовать техническую жидкость CVT Fluid FE (08886-02505), однако её применение не рекомендуется, так как эта субстанция является бензиносберегающей, что не принципиально важно для двигателя Тойоты Рав 4. Для заливки потребуется 5-7 литров масла

Поэтапная замена масла

Процедура смены масла в вариаторе Тойоты Рав 4 производится в несколько этапов. Пошаговая инструкция этой процедуры представлена ниже:

Прежде всего необходимо осуществить слив масла, следуя данному алгоритму действий:Устранить щиток, защищающий систему от грязи;
Установить сливную канистру под сточное отверстие вариатора транспортного средства;
Открутить пробку слива;
Слить отработанную техническую жидкость

Важно помнить, что 3-5 литров трансмиссионной смазки будут выливаться медленно, этот процесс ни в коем случае не рекомендуется ускорять;

После слива производится залив нового масла по указанной ниже схеме:Сливные пробки закручиваются, проверяется их герметичность;
При помощи воронки в отверстие, в котором располагается щуп, вливается свежее масло;
Заливочное отверстие закрывается.. В процессе слива отработанной жидкости из Тойоты Рав 4 также можно заменить фильтры и прокладки

Дело в том, что конструкция этого агрегата слишком сложная, поэтому даже опытный автовладелец при промывке может допустить непоправимую ошибку, которая приведёт к серьёзной поломке. Поэтому будьте осторожны, и прочтите предварительно инструкцию. Если состояние вариаторной коробки передач требует промывки, то производится это следующим образом:

В процессе слива отработанной жидкости из Тойоты Рав 4 также можно заменить фильтры и прокладки. Дело в том, что конструкция этого агрегата слишком сложная, поэтому даже опытный автовладелец при промывке может допустить непоправимую ошибку, которая приведёт к серьёзной поломке. Поэтому будьте осторожны, и прочтите предварительно инструкцию. Если состояние вариаторной коробки передач требует промывки, то производится это следующим образом:

Машина приподнимается таким образом, чтобы её колёса не касались пола;
1 банка промывочного вещества добавляется в утилизируемую трансмиссионную смазку;
Включается двигатель автомобиля (на 10-20 минут);
Мотор глушится, и отработанная техническая субстанция, вместе с промывочной жидкостью, сливается;
В вариатор Тойоты Рав 4 заливается свежее масло.

В целях промывки вариаторной коробки передач Тойоты Рав 4 чаще всего используются субстанции типа BG Quick Clean for Automatic Transmissions. Эти технические жидкости доступны для использования только персоналу станций технического обслуживания с соответствующей квалификацией.

Масло в вариатор Toyota Rav4

Легендарную линейку компактных кроссоверов Toyota Rav4 японский автопроизводитель оснастил не только механическими и классическими гидромеханическими автоматическими трансмиссиями, но и вариаторами, которые при своей работе используют совершенно иную трансмиссионную жидкость. Ведь подбирая масло в вариатор Rav4 опытный автовладелец всегда руководствуется заводской спецификацией, про которую мы и поговорим в данной статье.

На линейку кроссоверов Toyota Rav4 устанавливались:

вариатор модификации K111
вариатор модификации K112
вариатор модификации K114
вариатор модификации K115

Допуск масла, заливаемого в данный автоматы, имеет номенклатуру CVT Fluid TC или CVT Fluid FE.

Toyota Rav4 масло в вариатор K111/K112

Начиная с 2010 года японский автопроизводитель начал устанавливать на Toyota Rav4 вариативные коробки переключения передач(вариаторы) модификаций K111 и K112, разработанные компанией Aisin Warner. Данные автоматы работают исключительно с 2 и 2.4 и 2.5-литровыми двигателями внутреннего сгорания. Что же касается трансмиссионной жидкости, то заливать в них компания Toyota рекомендует исключительно трансмиссионную жидкость с допуском CVT Fluid TC или CVT Fluid FE. Так до 2012 года в вариаторы данной линейки заливалось оригинальное масло Toyota CVT Fluid TC. А после 2012 года — улучшенная трансмиссионная жидкость Toyota CVT Fluid FE. В качестве же аналогов стоит выделить Liqui Moly Top Tec ATF 1400 и ZIC CVT MULTI.

Средняя цена: 3000 рублей

1 литр Артикул: 132631

Трансмиссионная жидкость в вариатор Toyota Rav4 K114/K115

Более свежие модели Рав4 получили в свое распоряжение модернизированные вариаторы Aisin Warner K114 и K115. В данном случае трансмиссионная жидкость для этих автоматических трансмиссий подбирается исключительно по спецификации CVT Fluid FE. Это может быть как оригинальное японское масло Toyota CVT Fluid FE, а также продукция иных производителей, обладающая данным допуском. К примеру CASTROL TRANSMAX CVT или Idemitsu CVTF.

Средняя цена: 3000 рублей

1 литр Артикул: 156CA5

Средняя цена: 2800 рублей

1 литр Артикул: 30040091-750

Какое масло в вариатор Тойота Рав 4 2011/2012/2013/2014 годов

В вариаторы Toyota Rav4 2011-2014 годов японский автопроизводитель также рекомендует заливать трансмиссионную жидкость с допуском CVT Fluid TC или CVT Fluid FE. Так как и данные транспортные средства, в зависимости от года выпуска, оснащались вариаторами Aisin Warner модификаций K111, K112, K114 и K114 работающими на оригинальном масле Toyota CVT Fluid TC или Toyota CVT Fluid FE

Кроме этого стоит обратить внимание на Тойота Рав 4 масло в вариатор TOTACHI ATF CVT MULTI-TYPE и SHELL SPIRAX S5 CVT X, являющиеся заменителями

Средняя цена: 3000 рублей

1 литр Артикул: 4562374691254

Средняя цена: 2200 рублей

1 литр Артикул: 550054194

Сколько масла в вариатор Рав4

Объем масла в вариаторе Рав4 в зависимости от модификации автомата:

K111 — 9 литров трансмиссионной жидкости
K112 — 9 литров трансмиссионной жидкости
K114 — 9 литров трансмиссионной жидкости
K115 — 9 литров трансмиссионной жидкости

Когда должна производиться замена масла в вариаторе Рав4

Замена масла в коробке Рав4 вариатор должна производиться со следующей периодичностью:

K111 — каждые 45 тысяч километров
K112 — каждые 45 тысяч километров
K114 — каждые 50 тысяч километров
K115 — каждые 50 тысяч километров

Проверка уровня трансмиссионной жидкости в вариаторе Toyota Rav4

Чтобы проверить уровень масла в вариаторе Рав4, необходимо воспользоваться контрольной пробкой, выполнив следующие действия:

прогреть масло в вариаторе до 45 градусов
установить авто на ровную площадку
перевести селектор вариатора в P
открутить контрольную пробку внизу АКПП

Проверка уровня масла в АКПП без щупа

Заменить масло в вариаторе Рав4 можно несколькими способами. Так полная замена масла вариатор Рав4 подразумевает наличия большего объема трансмиссионной жидкости и выполняется с применением вакуумной установки. В то время как Toyota Rav4 замена масла в вариаторе частично может выполняться даже в гаражных условиях. Итак, меняем масло вариатор Рав 4 частично:

Замена масла в вариаторе Рав 4

Тойота RAV4 является одним из самых востребованных автомобилей в классе SUV. Ввиду короткой колёсной базы и небольшого крутящего момента на эти машины часто устанавливается вариатор. Полную смену масла производитель рекомендует выполнять не реже, чем 1 раз на каждые 50000 км пробега или 1 раз в год. Несмотря на высокую точность подгонки деталей всё равно образуется металлическая стружка, улавливаемая магнитами. По цвету масла определить, что пришла пора сделать замену, сможет понять только профильный специалист. Поэтому ориентируйтесь по пробегу.

Пошаговая полная смена масла в RAV4

Перечислим основные шаги:

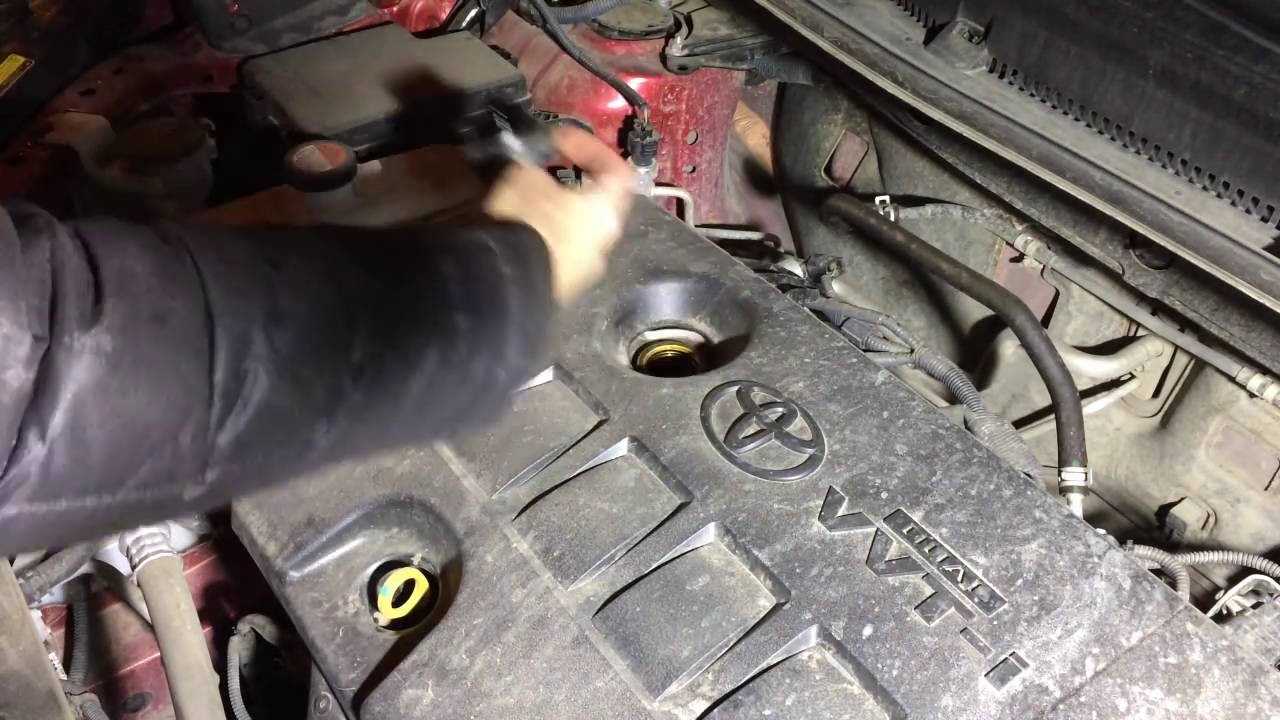

— Коротко о доливании масла в коробку – процедура осуществляется через заливное отверстие, показанное на рис. 1 (оно находится вверху коробки):

На щупе есть две отметки – уровень в холодном состоянии и в горячем. Доливать необходимо только после разогрева коробки и не больше максимального указанного уровня.

— Для того, чтобы добраться до механизмов с целью их промывки, необходим сначала слить старое масло из коробки передач. Для этого нужно вынуть пробку, предварительно подставив какую-либо ёмкость (рисунок 2):

На RAV4 после слива масла необходимо выкрутить при помощи плоской отвертки из того же отверстия специальный вкладыш. Тогда вытечет ещё около литра жидкости. Это позволит практически осушить коробку.

— Демонтировать поддон можно, открутив болты по периметру. При необходимости можно поддеть его отверткой. Прокладку периметра придётся сменить.

— На поддоне установлено три магнита, на которых скапливается металлическая стружка. Её необходимо удалить ветошью из натуральной ткани. Так получится собрать все фрагменты стружки. Также можно смыть их под давлением.

— Необходимо промыть всю коробку при помощи бензина или растворителя. Отдельно стоит снять и продуть фильтр грубой очистки (рис. 3):

Собирается коробка в обратном порядке, после чего производится заливка свежего масла.

Обращайтесь к профессионалам

На СТО мастера смогут проверить, нет ли прочих поломок, вызванных несвоевременной сменой трансмиссионного масла. Также самостоятельная промывка может оказаться некачественной из-за элементарного незнания устройства деталей узла. Поэтому если позволяют деньги и время – лучше приезжайте в автомастерскую. Недочёты могут привести к полной неработоспособности дорогостоящего механизма.

Какие вариаторы ставят на Toyota RAV4

Toyota уникальна тем, что устанавливает на свои автомобили только боксы производителя Aisin, в том числе Lexus. Это инжиниринговая компания, специализирующаяся на производстве трансмиссий для транспортных средств. Японская компания, которая зависит от Toyota, но не контролируется ею. Лишь около 42% акций Aisin принадлежат Toyota. В общем, достаточно надежный и известный производитель коробок передач, входящий в так называемую «большую тройку» — ZF, Borg-Warner, Aisin. Коробки передач Aisin можно найти на многих конкурирующих брендах Toyota. Компания решила стимулировать поставку виртуально собственных коробок передач чужим транспортным средствам.

Японский производитель известен своей консервативностью, поэтому руководство компании решило купить вариатор от Jatco, немного доработать его и адаптировать под технические характеристики RAV4. Многие конструктивные детали, такие как ремень или металлическая цепь, по-прежнему являются взаимозаменяемыми, что означает, что вы можете использовать эти копии вариатора от одного производителя и использовать их в бесступенчатой трансмиссии от другого производителя. К установке вариатора на Rav4 пошли медленно и осознанно, сначала протестировав это функциональное изменение на других моделях. После удачных испытаний на Verso, Avensis, Opa было решено собрать кроссовер с полным приводом и двухлитровым бензиновым двигателем.

Модификация вариатора для Toyota RAV4 — Aisin K111 / K111F. Трансмиссия давно обкатана на автомобилях, предназначенных для внутреннего рынка. Спустя всего пять лет использования автомобилей с Aisin K111 / K111F, Toyota вышла на международную арену. Все вариаторы разделены на условные группы, каждая группа ориентирована на определенный крутящий момент. Модификация K111 / K111F входит в «сотую» серию, выпускается для двигателей объемом 2,0 и 2,4 литра. Отличие K111 / K111F только в том, что индекс F указывает на то, что он предназначен для полноприводных автомобилей.

Особенности замены масла в вариаторе Toyota RAV 4

Правилами эксплуатации транспортного средства предусмотрены сроки смены жидкостей в агрегатах. Масло для вариатора «Тойота РАВ 4» согласно инструкции по техническому обслуживанию этой модели менять не обязательно. Потому существуют рекомендации после срока гарантии следить за этим самостоятельно. С периодичностью данной процедуры желательно не затягивать.

Особенно это относится к автомобилям, которые приобретаются после эксплуатации другими людьми. Профессионалы утверждают, что транспортное средство, купленное с рук, требует проведения полного замещения жидкостей во всех агрегатах, включая вариатор. Ведь гарантированная информация об условиях эксплуатации и качестве обслуживания отсутствует.

Предпочтительно проводить гарантированное обслуживание узла, т.е. полную замену. Лучше для этого обратиться к мастерам на СТО. Сервисное обслуживание увеличит долговечность агрегата и существенно скажется на удобстве вождения.

Технология замены жидкости в вариаторе «РАВ 4» отличается от проведения подобной процедуры в автоматической коробке переключения передач. Объединяет их только необходимость снятия поддона.

Качественная замена смазки в вариаторной коробке предусматривает:

удаление отработанной жидкости;
демонтирование поддона;
промывание фильтра (грубого);
очищение магнитов в поддоне;
замещение фильтра (тонкого);
отмывку и продувание конструкции контура охлаждения.

Замена смазки в вариаторе потребует от 5 до 9 литров жидкости, в зависимости от модели автомобиля и выбранного способа замены. Лучше всего подготовить две 5-литровые бутыли. При самостоятельной замене понадобится смотровая яма либо подъемный механизм.

Как выставить уровень масла

После заливки необходимо распределить масло по всему объему вариатора, а также избавиться от лишнего. Для этого придется завести двигатель и удерживать ручку переключения вариатора в каждом положении не менее 10-20 секунд. За этот время масло для вариатора Toyota Rav4 должно нагреться до 45 градусов по Цельсию. Только в этом случае можно начинать сливать лишнюю жидкость.

Для этого, не заглушая двигатель, следует выкрутить заглушку, находящуюся на поддоне ближе к переднему бамперу. Из отверстия сольется лишнее масло. После того, как течь прекратится, заглушку следует закрутить, а двигатель заглушить. Обратная установка пластиковой защиты – завершающая операция, она не составляет никакого труда.

Этот порядок действий не подходит, если необходимо поменять масло в коробке автомат Тойота Рав4. Там несколько другая технология замены. Также, приступая к этой процедуре, придется запастись большим объемом смазки.

Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

Это интересно: Замена охлаждающей жидкости Тойота Королла 150: изучаем суть

Как произвести замену масла в вариаторе Тойота Рав 4

Частичную замену масла в вариаторе Тойота «Рав4» можно провести своими руками в гараже, где имеется подъемник либо смотровая яма. Операция не потребует какого-либо специального инструмента или приспособлений.

Подготовка к замене

Необходимо заранее приобрести трансмиссионную жидкость не менее 5 л. Кроме этого, нужна новая прокладка поддона картера вариатора с номером производителя:

35168-6310 – для моделей с датой выпуска до 08.2008 г;
35168-20010 – для всех моделей.

Металлопластиковый фильтр – 35330-DW040 либо 35330-DW090.

Освобождение рабочей зоны на Рав 4 для замены масла

Следует снять защиту двигательного отсека.

Торцевыми головками или накидными ключами отворачивают четыре передних болта (1) и два задних (2). В зависимости от исполнения защита может крепиться к кузову и саморезами. В любом случае снятие защиты не представляет сложности.

Для более удобного доступа к точкам крепления поддона вариатора снимается траверса в передней части кузова. Необходимо открутить четыре точки крепления с головками на «17».

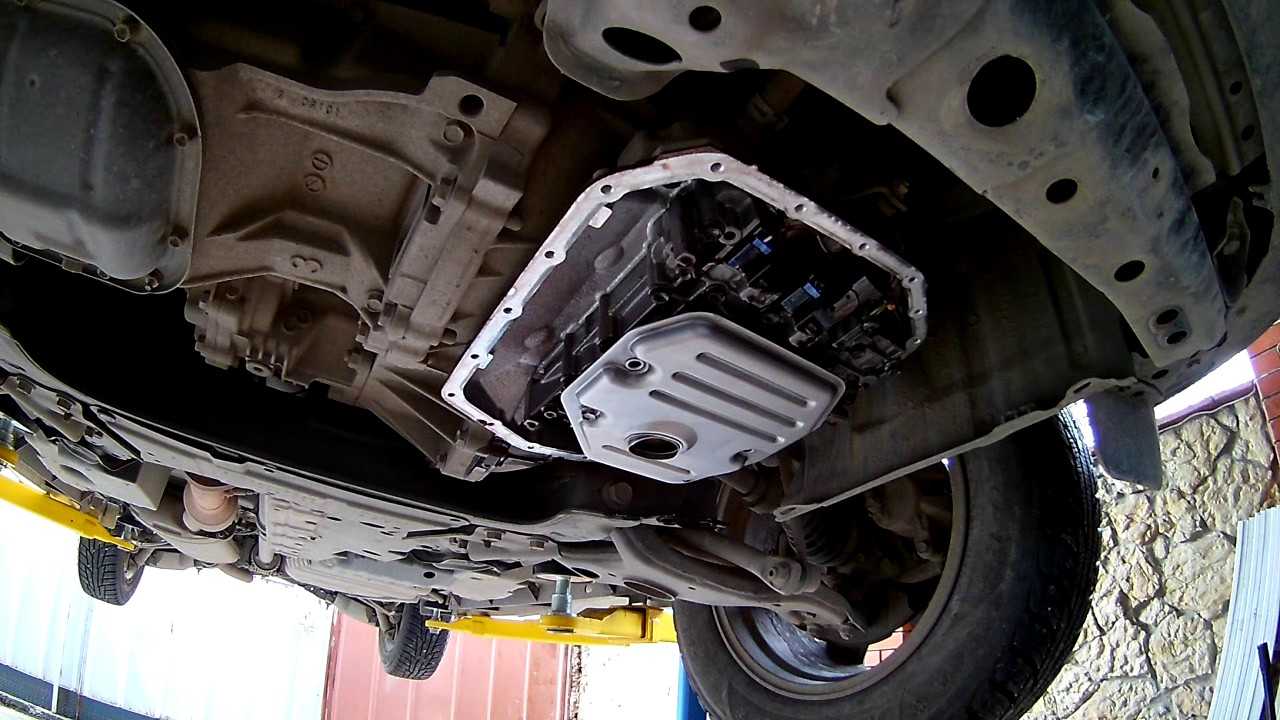

Вид на поддон CVT Тойота «Рав4».
