Устройство и виды автомобильных шин

Сезонные виды протекторов

Для сезонных покрышек характерен не только особенный состав резины. У каждого типа будет свой тип рисунка протектора. Например, у летней резины будет такой рисунок протектора, который обеспечивает наилучшее сцепление с дорогой и устраняет (насколько это возможно) эффект аквапланирования.

Для зимней резины характерен такой рисунок, который обеспечивает большую мягкость для лучшего сцепления на скользком покрытии (для этого на ламелях делаются мелкие насечки). Среди моделей, предназначенных для эксплуатации в зимний период, рисунок протектора делится да два типа:

• Европейский;
• Скандинавский.

Рассмотрим особенности каждого из них.

Скандинавский тип

Резина такого типа самая мягкая. Ее рисунок характерен ромбовидными или прямоугольными блоками. Расстояние между ними большое. Объясняется это тем, что при езде по заснеженной дороге снег должен выбрасываться из канавок. Грани этих блоков острые.

Такая структура позволяет обеспечить максимальное сцепление на скользкой дороге. По снегу протектор отлично продавливает пористый шар, обеспечивает пятно контакта с твердым покрытием дороги. На такой резине легко ездить, если улицы в городе плохо чистятся, а снегопады в регионе – привычное явление.

Европейский тип

Такие покрышки подходят для более мягких зим с небольшим количеством осадков. Также они отлично справляются со скользкой дорогой, но если она очищена от снега. Чтобы устранить эффект аквапланирования (в регионах с мягкими зимами снег часто тает на дорогах, превращаясь в кашу с водой), протектор имеет более гладкий рисунок протектора, который лучше отводит воду.

По сравнению со скандинавскими покрышками аналоги европейского типа способны отхаживать около пяти сезонов. Скандинавскую резину часто приходится менять спустя три сезона.

Часто задаваемые вопросы

Рассмотрим часто задаваемые вопросы от автовладельцев.

Какой лучше выбрать рисунок протектора шин?

Большое значение играет характер рисунка шин. Так, ненаправленные автопокрышки получили наибольшее распространение за счет своей универсальности. Они используются большим количеством автовладельцев, поскольку отличаются отменным качеством, а также могут устанавливаться на любую сторону машины, поскольку не имеют определенного направления вращения. Шины с ненаправленным типом протекторного рисунка обеспечивают автомобилю хорошую курсовую устойчивость и отличаются невысокой стоимостью.

Также существуют автошины с ассиметричным протекторным рисунком. Наружная часть протектора обеспечивает отменное сцепление с различными видами грунтов и асфальтом, а также внедорожные характеристики. Как правило, данный тип автопокрышек предпочитают устанавливать те водители, которые много ездят по загородным дорогам в условиях умеренного климата.

Шины с направленным рисунком обеспечивают хорошую курсовую устойчивость, препятствуют возникновению эффекта аквапланирования, а также идеально подходят для езды по дорогам с асфальтным покрытием (зимние шины превосходно ведут себя на гололеде, обеспечивая необходимую безопасность во время езды). Протекторный рисунок указывает на направление вращение колес и поэтому не подлежит установке на несоответствующее место

Обратите внимание, что при наличии всех колес с направленным протекторным рисунком «запаску» следует подбирать такого же типа во избежание ухудшения управляемости в сложных погодных условиях

При наличии у водителя спорткара нужно уделить внимание низкопрофильной твердой резине. Существует большое количество различных вариаций таких колес, которые предназначены для езды на скорости 300 км/ч по различным типам спортивных трасс

Можно ли устанавливать шины с разным протектором или разной размерности?

В идеале на автомобиль необходимо устанавливать комплект из четырех новых шин. Если одно из колес требует замены и не подлежит восстановлению, можно попытаться найти резину с одинаковым протекторным рисунком. Запрещается установка шин на одну ось разных производителей. Если необходимо поменять летние шины на зимние, на которых имеются шипы, такая резина должна быть установлена на обеих осях автомобиля. По ПДД запрещается установка шин на одну ось автомобиля, если они имеют разные размеры, рисунок протектора, морозостойкость и тип модели.

Если глубина протектора не соответствует установленным нормам, то эксплуатация авто запрещается во избежание возникновения аварийных ситуаций и предотвращения травматизма и летального исхода участников дорожного движения. При наличии на автопокрышках специальных индикаторов износа нормы для определения остаточной глубины протектора не применяются для них.

Сохраните статью в 2 клика:

Автомобильным шинам необходимо уделять внимание в первую очередь, поскольку от этого зависит безопасность и качество эксплуатации транспортного средства. В обязательном порядке рекомендуется соблюдать требования производителей покрышек к давлению в колесах

Придерживайтесь простых правил, которые позволят надолго сохранить отменное качество шин и комфортную езду при любых дорожных условиях.

Конструкция любого автомобиля, не зависимо от его стоимости и технических характеристик предполагает наличие четырех колес на ободах которых обязательно должны присутствовать шины.

Условия использования зимних шин

Согласно рекомендации, для суровых зим, сопровождаемых сильными морозами и значительными снегопадами, а также гололедицей, наилучшим предложением будут шипованные шины. В таких же условиях могут использоваться и нешипованные шины для суровых зимних условий. Но нужно учитывать тот факт, что нешипованные шины будут уступать шипованным в сцеплении на льду и на укатанном снегу. К плюсам нешипованных шин можно отнести звуковой и ездовой комфорт. Нешипованные шины для мягких зим совершенно не подходят для эксплуатации на снежно-ледяных покрытиях, а также в условиях сильных морозов. Но такие шины будут оптимальным решением для сухих, мокрых и снежных дорог при умеренных отрицательных температурах.

Если у вас нет большого опыта вождения в зимних условиях, то лучше остановить свой выбор на шипованных шинах. Именно шины с шипами в значительной мере облегчат жизнь тем, кто часто ездит между населенными пунктами. Что касается нешипованных шин для суровых зим, то они требуют большего водительского мастерства, но при этом позволяют «переобуться» раньше высокого сезона в шиномонтажных мастерских.

Те, кто ищут шины омологированные для особенных автомобилей (например, для Porsche), найдут их среди нешипованных шин для мягких зимних условий.

Внимание! При покупке любых зимних шин выбирайте размер (а также индекс скорости и нагрузки), который разрешен для установки на автомобиль производителем

Ротация

Направление вращения покрышек

Некоторые покрышки (например, Бриджстоун) возможно переставлять местами. Делается это только крест – накрест. Это значит, что возможно проехать 45-60 тысяч километров, и после этого поменять расположение колёс. На место правого заднего возможно поставить переднее левое, а на левое заднее – переднее правое. Так можно сделать и с передними колёсами, но в строго определённом порядке.

Если направление движения шины задано – колёса переставляются по одной стороне, т.е. передние шины меняются на задние, и наоборот.

Когда шины симметричные – возможно менять расположение в любом порядке.

Как оценить степень износа?

Кроме визуального теста, есть более точный современный способ выяснить уровень потертости.

Метод №1.

Для этого используют электронный измеритель. Такой есть на СТО.

рис. Прибор для измерения

Он дает результат с точностью до нескольких микрон, или штангенциркуль. Если у вас нет с собой какого-либо из вышеперечисленных устройств, вы можете использовать монету или другой предмет для измерения.

Глубина измеряется по основным канавкам.

Обратите внимание, что размер геометрии должен быть одинаковым по всей окружности. Если разница в степени края и центра значительна, это может указывать на неправильное давление воздуха, отказ подвески или чрезмерно агрессивный стиль вождения

Метод №2.

Он достаточно интуитивен, не требует специального оборудования. Все, что ему нужно, это обычная монета.

рис. Проверка монетой.

Достаточно вставить монету вертикально в отдельные углубления. Когда золотой ободок в них полностью скрыт, допустимое значение блока сохраняется. Желательно, чтобы осмотр проводился в нескольких точках, включая как продольные, так и поперечные канавки.

Благодаря этому проверяют, обеспечивает ли вся поверхность безопасное значение и равномерно ли изнашивается покрышка во время работы.

Метод №3.

Измерение миниатюрным штангенциркулем. Принцип действия прост. Измерительная линия располагается внизу отдельных канавок.

рис. Замер с помощью штангенциркуля.

Верхняя часть датчика фиксируется на верхней части блоков. В этом случае, как и при измерении с помощью монеты, вы должны не забыть провести тест во всех канавках и в разных точках на поверхности. Только тогда исследование будет достаточно надежным.

Нужны ли шипы?

Хоть это тема отдельных статей, но раз уж Вы интересуетесь протектором, стоит знать про достоинства и недостатки шипов. Здесь всё зависит от дорог, по которым вы преимущественно передвигаетесь зимой. Если это укатанный снег или покрытая льдом дорога, то шипы оправдывают себя.

А вот на голом асфальте преимуществ перед «липучками» (так в народе называют нешипованные шины) они не имеют. Даже наоборот: тормозной путь — больше, уровень шума — выше.

Если уже решили использовать шипованные шины, то устанавливать их необходимо на две оси вашего автомобиля. Если поставить шипы только на одну ось, то возрастает вероятность заноса авто при торможении на скользкой поверхности.

Особенности шины для внедорожников и кроссоверов

Так как внедорожники должны обладать высокой проходимостью и одновременно обеспечивать достаточный уровень комфорта для пассажиров, шины для них обладают особыми свойствами.

Они делятся на 4 класса:

• HP (для езды по качественному твердому покрытию);
• HT (для асфальта и грунтовой дороги);
• AT (для умеренного бездорожья);
• MT (шины высокой проходимости).

При выборе владельцу следует исходить из того, в каких условиях преимущественно передвигается транспортное средство. Если машина часто эксплуатируется в условиях плохой дороги, то следует выбирать покрышки со специальными выступами – грунтозацепами, которые предотвращают пробуксовку колес, и индексом МТ.

Особое внимание также следует уделить прочности шины, так как в лесу или горах возможны повреждения колес острыми предметами. Если же внедорожник передвигается преимущественно по асфальту, на него можно установить обычные направленные шины, но с более глубоким и редким рисунком протектора (НТ или АТ)

Стоимость шин для внедорожников и кроссоверов зависит от производителя.

Шина внедорожника

Например, цена на одну шину известной фирмы Нankookбудет составлять примерно 100 долларов, а такую же по характеристикам резину отечественного производителя можно приобрести за 70-80 долларов. (цены актуальны на 18.10.2018)

На внедорожной шине маркировка обозначается следующим образом:

Шина зимняя: шипы или липучка

Как известно, шины зимние нешипованные (липучка) активно используются в крупных городах, тогда как при езде по заснеженным и обледенелым трассам водители обычно выбирают шипованную резину. Так вот, такой выбор вполне логичен.

С одной стороны, шипы улучшают сцепные свойства и такие покрышки лучше тормозят. Однако если машина практически всегда находится в городе, где снег и лед регулярно убирают с дороги, а также городские власти активно посыпают дороги солью и химией, зимняя шипованная резина попросту не нужна.

Дело в том, что шипы наиболее эффективны на льду и твердом снегу, тогда как на асфальте издают больше шума и сильно изнашиваются и вылетают. Также в городе скоростной режим ограничен, то есть липучка способна хорошо справляться с поставленной задачей. Еще стоит отметить, что выбор таких шин достаточно большой, можно выбирать разные варианты (для суровых зим или для мягкого климата), экспериментировать с рисунком протектора.

Ситуация в корне меняется, если автомобиль зимой преимущественно используется для езды по трассе с высокой скоростью или же эксплуатируется в сложных условиях (снежные завалы, лед, дороги не очищены, происходят суточные колебания температур, когда талая вода замерзает на асфальте и т.п.). В таких условиях однозначно лучше брать шипованные покрышки.

Всесезонная резина уступает зимним покрышкам и обычно подходит только для умеренных и мягких зим, а также имеет худшие показатели по сравнению с летней шиной. Их используют, когда температура чаще плюсовая или около нулевая, а сами дороги преимущественно сухие.

Резина под шип обычно напоминает среднего качества всесезонку, если ездить без ошиповки. Однако при необходимости выполняется ошиповка шин, так как покрышки имеют заранее подготовленные посадочные места. При этом после установки шипов такие покрышки часто уступают по сроку службы и качеству изначально ошипованным в заводских условиях шинам.

Шипы или нет?

Шипованная резина предназначена для движения по обледенелым или заснеженным трассам. Форма шипов бывает разной. Самые дешевые шипы округлой формы. Они дольше всего сохраняют свои эксплуатационные качества, но обеспечивают самое слабое сцепление с дорогой.

Следующими идут овальные шипы, они лучше держат дорогу и более тихие при движении, но цена их выше.

Завершают рейтинг четырех и шестигранные шипы, которые лучше всего цепляются за поверхность, обеспечивая устойчивое вождение, но быстрее всего изнашиваются, приходя в негодность. Цена последних — самая высокая, но можно выбрать что-то и по карману на autocapriz.com.ua

Слишком холодно тоже плохо?

Оптимальный температурный диапазон для шипованной резины от нуля до минус 20 градусов. При падении температуры ниже 25 при движении по снежному насту шипы будут хорошо выполнять возложенную на них работу, но при движении по открытому льду возникнут сложности.

При сильных отрицательных температурах замерзшая вода становится очень жесткой и шипы вместо того, чтобы обеспечить хорошее сцепление, вгрызаясь в лед, начинают просто проскальзывать по нему, не цепляясь за поверхность.

Слишком чисто, не подойдет?

Подобное поведение шипованная резина показывает при движении по сухому асфальту, где металлические шипы только увеличивают проскальзывание колеса по поверхности. Это приводит к значительному увеличению тормозного пути и заносам в городе, где снег обычно чистят.

Закон на страже

Стоит помнить, что большинство стран восточной Европы и Германия запрещает движение по дорогам автомобилей с шипованной резиной. Причиной для этого служит значительное увеличение износа асфальтового покрытия вместе с повышенной аварийностью на сухом асфальте.

Нарезка протектора шины

Довольно часто в последнее время можно встретиться с предлагаемой услугой нарезки протектора на изношенных шинах. Эта процедура позволяет сэкономить немало денег на замене резины. Что же такое нарезка протектора? Это процесс углубления канавок на автошине или нарезания новых. На поношенной автошине из-за износа, протектор стачивается, из-за чего уменьшается глубина канавок.

Однако существует мнение, что эта процедура не особенно безопасна для дальнейшей езды. Дело в том, что производитель резины не предусматривает на ней еще одну нарезку. Это значит, что подпротекторный слой покрышки не имеет запасной толщины. Незапланированное углубление в него может ослабить шину, так как сложно предугадать насколько близко находится проволока корда.

Как выполняется?

Протектор можно нарезать болгаркой или паяльником или купить специальную машинку для нарезки корда в магазине. Регрувер — это специальный инструмент, оснащаемый жалами. Жало нагревается и режет резину, как горячий нож масло, формируя необходимые по глубине и длине канавки.

Направленность беговой дорожки – важный фактор

Наиболее распространённым типом рисунка является ненаправленный. Но он может выполняться как с соблюдением симметрии, так и в асимметричном варианте. Как это влияет на ходовые качества покрышек?

Симметричный рисунок протектора

Симметрия распространена больше, потому что предназначена для обычных городских автомобилей без спортивного или иного функционала. Их владельцы ждут в основном от резины комфортной езды и низкого уровня шума, тем более что летом люди гораздо чаще ездят на дальние расстояния.

Эти покрышки могут иметь достаточно высокие скоростные индексы, но всё же предназначены для размеренной езды.

Чаще всего они являются бюджетными, а именно такими заводы и комплектуют автомобили на выходе с конвейера (если, конечно, сам транспорт не относится к люксовой категории). У такой покрышки нет направления вращения, поэтому колесо может устанавливаться на ступицу в любом положении.

Для чего протектору задаётся направление? Во-первых, подобный рисунок даёт возможность лучше отводить воду, что позволяет машине всё же ехать по воде, а не плыть.

Чаще всего направление задают сходящиеся в виде стрелок канавки, по которым вода беспрепятственно уходит от пятна контакта шин с асфальтом

Так что, осуществляя выбор шин на лето, рекомендуем обратить внимание именно на этот вариант

Резина с таким протектором идеально работает на машинах с задним приводом: передняя пара колёс отводит воду, благодаря чему задней паре ничего не мешает осуществлять посредничество между двигателем и дорогой.

Шины с симметричным рисунком замечательно чувствуют себя и на сухом покрытии, именно поэтому чаще всего и предназначаются для спортивных машин. То есть, направленность рисунка способствует ещё и развитию более высоких скоростей.

Высокоскоростные машины ездят только на направленной резине

Асимметричный рисунок

Асимметрия тоже может иметь или не иметь направленность. Если рисунку не задано направление, которое обычно обозначается на боковине покрышки стрелкой с соответствующей надписью, то на ней должны быть указаны стороны установки INNER и OUTER (внутрь или наружу).

Такие колеса можно, допустим, переставить с передней оси на заднюю, но слева направо и наоборот нельзя.

Стрелка и надпись указывают вращение вправо

Ненаправленный протектор даёт наибольшую поперечную устойчивость, поэтому его чаще применяют на покрышках, предназначенных для тяжёлых, или перевозящих грузы машин и автобусов.

Сочетание асимметрии и направленности встречается гораздо реже, так как эти колёса наиболее шумные. Это для любого водителя является одним из основных критериев выбора шины – да ещё все эти заморочки с направлениями, которые нужно соблюдать не только при установке, но и при бортировке колёс.

Как видите, направленность рисунка имеет для езды огромное значение, и именно на ней чаще всего и основывается выбор летних шин.

Зимой это не столь актуально, ведь даже владельцы спортивных машин стараются не развивать высоких скоростей на обледенелых дорогах – а уж по снегу и вовсе сильно не разгонишься.

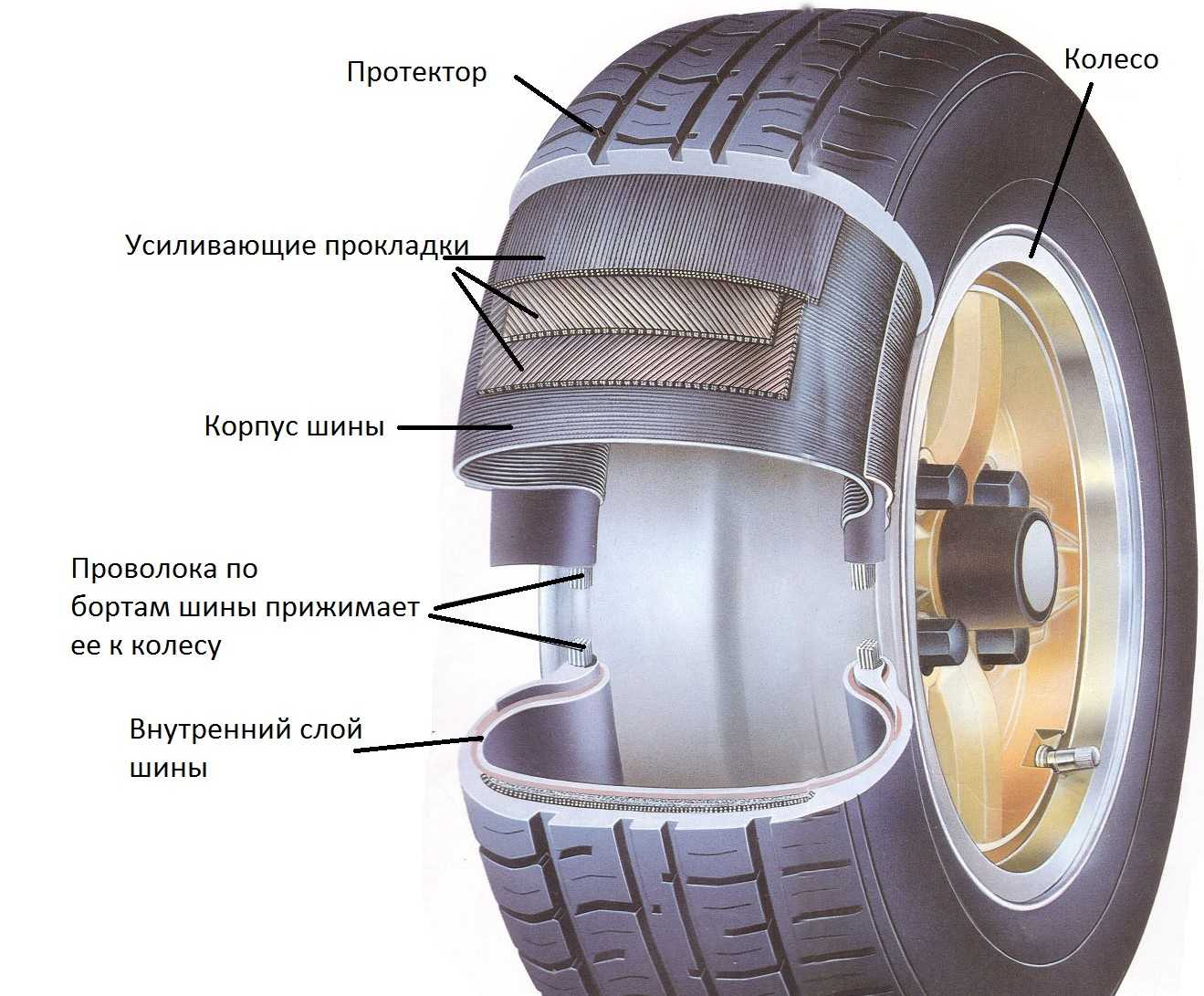

Конструкция автомобильных шин

Внутри каждой шины имеется тонкая прочная основа, именуемая кордом. Она представляет собой переплетение нитей или проволоки, и увеличивает износостойкость резины, позволяя ей держать форму даже при сильных нагрузках.

Конструкция автомобильной шины

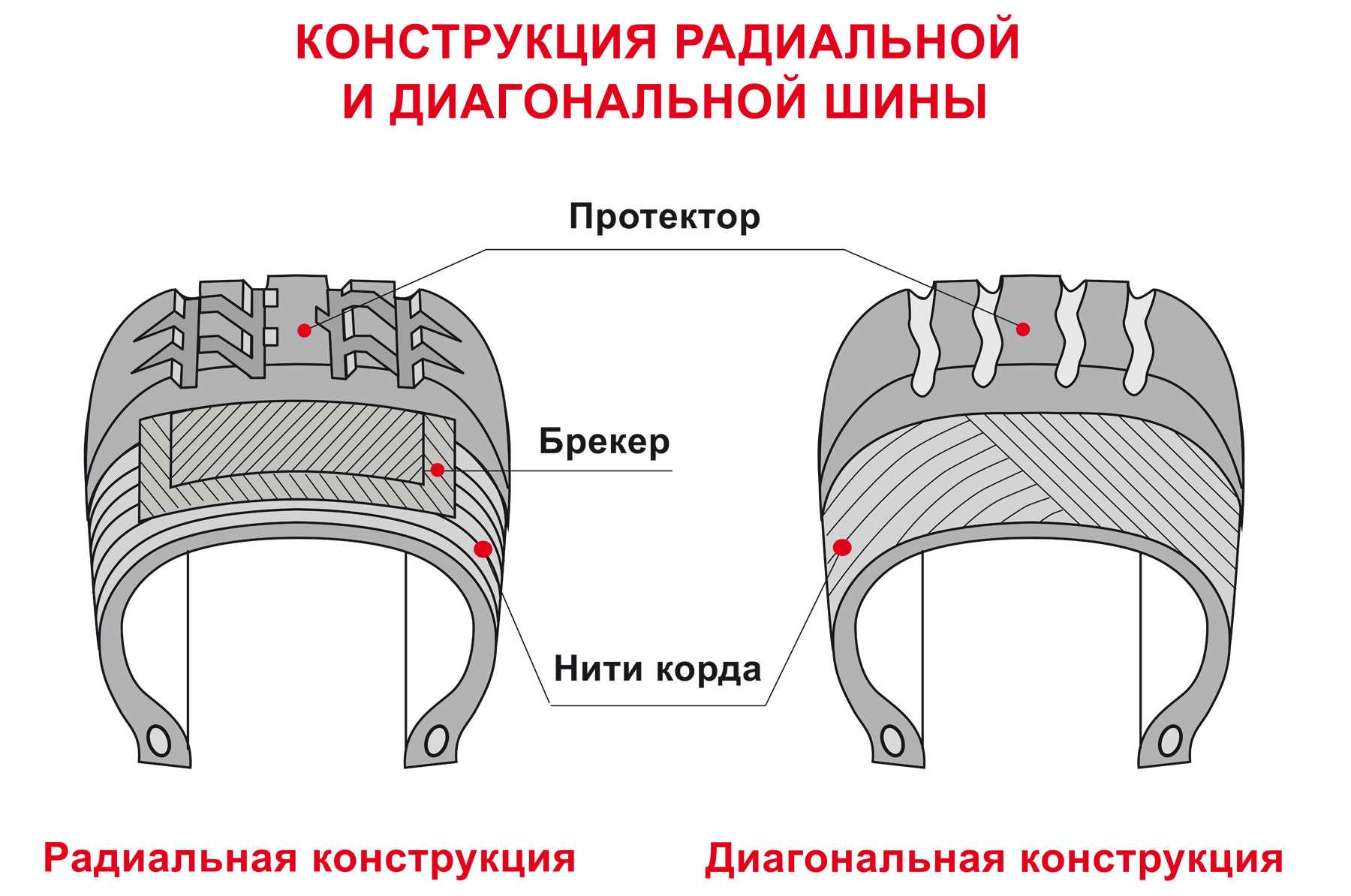

Существует два вида расположения корда: диагональный и радиальный. На сегодняшний день используется преимущественно второй вариант, хотя на многих старых автомобилях можно встретить и диагональное переплетение.

Преимущества и недостатки диагонального и радиального переплетения

	Преимущества	Недостатки
Диагональное переплетение	1. Невысокая стоимость. 2. Лучшая защита боковой части колеса. 3. Простота ремонта. 4. Высокая устойчивость к ударным нагрузкам.	1. Один слой корда. 2. Основа из проволоки, которая отличается меньшей долговечностью, по сравнению с капроновыми нитями. 3. Небольшое пятно контакта с дорожным полотном. 4. Большой вес.
Радиальное переплетение	1. Несколько слоев корда, что увеличивает прочность. 2. Основа из синтетических ниток, которые обладают хорошей эластичностью. 3. Лучший контакт с дорогой. 4. Выдерживает большие нагрузки.	1. Высокая цена. 2. Незащищенные боковые части шины, что может привести к боковым порезам.

Несмотря на то, что на большинстве автомобилей используются радиальный корд, диагональное переплетение продолжает выпускаться некоторыми заводами. Такая резина нашла широкое применение на коммерческом транспорте и различной технике: тракторах, экскаваторах и пр.

Радиальные шины имеют на боковой части маркировку буквой R. Если на покрышке присутствует эта буква, то значит переплетение ее основы радиальное.

Маркировка буква R

Разница в стоимости радиальных и диагональных шин составляет около 10%. Для сравнения возьмем коммерческий автомобиль Газель, который повсеместно используется для пассажирских и мелких грузовых перевозок. Самые простые варианты с радиальным переплетением стоят около 45 долларов. Диагональные покрышки позволяют владельцам транспортного средства немного сэкономить. Наименьшая цена за штуку составляет 39 долларов.

*цены актуальны по состоянию на 16.10 2018.

Отличия в протекторном рисунке

Одним из первых важных факторов — это протектор шины. Грамотно подобранный протектор максимизирует пятно контакта с дорогой и поможет отвести воду и снежную кашу, предотвращая затирание. Колеса могут быть как с направленным, так и с ненаправленным рисунком или ассиметричного строения. Отличаются они своими техническими характеристиками, стоимостью производства и рекомендованными условиями использования.

Ассиметричный

Одной из разновидностей покрышек бывает резина с ассиметричным рисунком. Такие шины, по сути, представляют собой два «сборных» колеса, из двух частей с разным рисунком где одна предназначена для сухого асфальта, а вторая – для мокрого покрытия. Такие изделия можно узнать по маркировке «outside» на внешней части колес.

Дело в том, что внешняя сторона испытывает большие перегрузки при совершении маневров. Соответственно, стороны имеет разную степень жесткости, чтобы обеспечивать максимальное сцепление колес с дорожным покрытием. В силу своей универсальности и технологической сложности процесса такие изделия стоят на 15-20% дороже.

https://youtube.com/watch?v=nlUmjDz7vac

Направленный

Часто можно встретить резину с направленным рисунком. Такой тип можно распознать по метке «Rotation» на боковой поверхности. Рисунок автошин позволяет эффективно отводить воду о колеса и обеспечивать хороший контакт с дорогой при плохих погодных условиях.

Основным недостатком такого вида автомобильных шин является невозможность быстрой замены без снятия с диска. Поэтому рекомендовано возить с собой запасное колесо с универсальным ненаправленным рисунком, чтобы установка на правое переднее или левое заднее посадочное место на вызвала проблем вдали от автосервиса.

Ненаправленный

Самыми доступными и распространенными автопокрышками являются комплекты с ненаправленным рисунком протектора. Это резина универсальной конструкции со стандартным назначением. Характеристики таких шин являются усредненными, однако их стоимость невелика в силу простого технологического процесса. Зачастую автомобили сходят с конвейера именно с такими колесами – концерны взяли за основу это удобное правило.

Видео

Подробнее об особенностях работы рисунка протектора шин смотрите ниже:

Определиться с рисунком протектора при покупке новых шин будет легче, зная их преимущества и недостатки, особенности эксплуатации и монтажа.

Шина с симметричным протектором

Как следует из названия, ее протектор состоит из двух половинок с одинаковым симметричным рисунком. Симметричный протектор обеспечивает достаточно хорошую устойчивость автомобиля на дороге и демонстрирует умеренную эффективность отвода воды из пятна контакта колеса с дорожным покрытием.

Такие шины – малошумные и долговечные. Из-за отсутствия направления для монтажа, допускается их замена и установка на любое колесо машины.

Шины с симметричным протектором относятся к средней и низкой ценовой категории, предназначены для городских автомобилей и являются универсальными с точки зрения условий эксплуатации.

Асимметричная шина

Основное ее отличие от симметричной – разность рисунка протектора внешней и внутренней стороны шины.

Плотные и жесткие элементы внешней стороны протектора обеспечивают курсовую устойчивость автомобиля на повороте, обеспечивая ему высокую маневренность, а широкие водоотводящие каналы внутренней стороны во время успешно справляются с отводом воды и влаги из пятна контакта, сводя вероятность практически к нулю.

Для обеспечения правильности монтажа шины внешняя сторона протектора имеет маркировку «Out Side», внутренняя — «In Side». В случае неправильной установки шины на колесный диск управляемость автомобиля заметно снизится, а сами шины достаточно быстро износятся. Ограничения в смене расположения колес с асимметричной резиной отсутствуют.

Шины с асимметричным рисунком протектора являются улучшенным вариантом классических симметричных шин и отлично подходят для эксплуатации в любых дорожных условиях. Естественно, стоимость их заметно выше, чем у шин с симметричным рисунком. Рассчитаны на автомобили среднего и премиум классов.

Направленный рисунок протектора

От остальных шин автомобильную резину с направленным рисунком отличает конфигурация водоотводящих каналов, напоминающая латинскую букву «V».

Помимо эффективного отвода воды из-под колес, такие шины обеспечивают надежное сцепление с дорогой в случае движения по снегу и . Резина с направленным рисунком протектора – отличный выбор при езде по мокрым и .

Из недостатков следует отметить высокую шумность колес с рисунком в виде «елочки» по сравнению с классическими и асимметричными шинами.

Во время монтажа шин с направленным рисунком необходимо соблюдать направление вращения колеса, сверяясь со стрелкой, нанесенной на его боковине. Из-за того, что установка правого колеса на левую ось, и наоборот, не допустима в силу особенностей рисунка протектора, в качестве запасного колеса предпочтительнее иметь шину с симметрическим рисунком.

Шины с направленным рисунком протектора являются самыми дорогостоящими, в основном ими оснащают спортивные модели автомобилей и внедорожники.

Помните о том, что в какую бы вы не обули своего железного коня, не стоит расслабляться, позволяя себе совершать грубые ошибки во время движения в надежде на то, что дорогие и особо функциональные покрышки «вытащат» из любой затруднительной ситуации.

– не декоративный элемент, а сложная система насечек, улучшающая сцепление колес с дорожным покрытием. Больше всего на сцепление влияет способность шины отводить воду, грязь или снег из пятна контакта с дорогой. От рисунка протектора зависит устойчивость автомобиля в поворотах, длина тормозного пути, уровень шума в салоне, расход топлива и максимальная безопасная скорость.

Шум от шин с неправильно подобранным рисунком, наложившись на общий шумовой фон в салоне, может спровоцировать сердечный приступ

Описание отдельных элементов рисунка

1. Цельное центральное ребро.Центр покрышки больше всего нагружен на высоких скоростях. Высокая жесткость в этом месте обеспечивает оптимальную курсовую устойчивость при динамичной езде. Шины с таким элементом рисунка дают превосхоженую управляемость и точность реакции на сигналы управления.

2. Наклонные бороздкиРасположенные под различными углами, прорези на поверхности шин обеспечивают водоотвод при активном маневрировании.

3. Продольные каналыПо продольным каналам вода отводится к задней стенке пятна контакта. Чем больше площадь каналов, тем эффективнее водоотведение.

4. Широкие блокиМассивные боковые шашки защищают от проскальзываний при выполнении поворотов и повышают устойчивость.

5. Волнистые прорези в блоках зимних шинСуть работы самоблокирующихся ламелей: при прямолинейном движении захватывают влагу и снег, повышая сцепление. В поворотах эти прорези смыкаются и обеспечивают жесткость протектора и стабильность пятна контакта.

6. «Снежные карманы»Выемки, прилегающие к дренажным дорожкам, в которых скапливется снег. Это повышает общие сцепные свойства зимних шин т.к. контакт «снег-снег» сильнее, чем «снег-резина».

6. «Открытые плечевые канавки»Этот элемент отвечает за отвод воды из зоны контакта в поперечном направлении. Скорость водоотведения повышается, если эти канавки шире, чем прорези или каналы, которые к ним примыкают. В этом случае выталкивание воды происходит за счет большой разницы давлений.

Классификация рисунков протекторов

Если бы все автомобили эксплуатировались только по новым дорогам с твердым покрытием в сухое и теплое время года, то проблем с покрышками не существовало бы в принципе — вполне достаточно было бы использовать гладкие шины без рисунка.

Однако такие идеальные условия практически нереализуемы, поэтому сегодня существует большое количество типов, видов и разновидностей рисунков протекторов.

Существующие сегодня рисунки протекторов можно классифицировать по следующим признакам:

• По типу дорожного покрытия, на котором эксплуатируется транспортное средство;
• По ориентации рисунка относительно транспортного средства и типу рисунка беговой дорожки;
• По сезону, климатическим и погодным условиям эксплуатации;
• По скоростным характеристикам.

По типу дорожного покрытия рисунки протектора делятся на четыре основных категории:

• Дорожный рисунок (шоссейный, англ. Highway, H/T, H/P) — наиболее распространенный на легковых автомобилях тип покрышек, предназначенный для эксплуатации по дорогам с твердым покрытием;
• Повышенной проходимости (M/T — Mud Terrain) — покрышки для автомобилей, эксплуатируемых по дорогам с покрытием низкого качества и по бездорожью. Данный рисунок характеризуется наличием высоких грунтозацепов, разделенных примерно равными с ними по размерам промежутками;
• Универсальный рисунок (A/T — All Terrain) — в данных покрышках протектор в центральной части имеет дорожный рисунок, а по краевым частям выполнены грунтозацепы. Шины этого типа широко используются на легковых автомобилях повышенной проходимости и внедорожниках;
• Карьерный рисунок — характерен для шин карьерной техники, грузовиков, тракторов и различных машин, эксплуатируемых на дорогах с каменистым покрытием. Грунтозацепы в протекторе с карьерным рисунком расположены относительно далеко друг от друга, что предотвращает застревание между ними камней.

Выделяют четыре тип рисунка протектора, которые отличаются ориентацией относительно автомобиля и симметрией:

• Симметричный ненаправленный рисунок. Бюджетные шины, в которых рисунок имеет продольную симметрию (на правой и левой половинах одинаковый), и для него не имеет значение направление вращения колеса. Шины с данным типом рисунка можно устанавливать на любую ось и любой стороной. Шины этого типа недороги, просты по конструкции, обеспечивают невысокий уровень шума и универсальны в применении;
• Ассиметричный ненаправленный рисунок. Более дорогие шины, для которых имеет значение правильная ориентация относительно автомобиля. У них есть внешняя и внутренняя сторона, внутренняя должна быть обращена в сторону колесной арки, внешняя — наружу. Данный тип шин обеспечивает хорошую устойчивость и управляемость автомобиля, особенно при активном маневрировании;
• Симметричный направленный рисунок. Рисунок имеет зеркальную симметрию и должен располагаться определенным образом относительно направления движения автомобиля, поэтому колеса с таким рисунком имеют маркировку направления вращения (стрелка). Данный тип шин хорошо противостоит аквапланированию и обеспечивает хорошую устойчивость автомобиля на различных типах дорожного покрытия;
• Ассиметричный направленный рисунок. Более редкая разновидность шин, для них имеет значение не только ориентация относительно направления движения автомобиля, но и расположение сторон протектора (то есть, в них предусмотрены внешняя и внутренняя стороны). Данный рисунок обеспечивает хорошее сцепление с дорогой и управляемость, он предотвращает аквапланирование и иные негативные явления.

По сезонности все шины делятся на три группы:

• Летние;
• Зимние;
• Всесезонные.

На летних шинах рисунок протектора обеспечивает надежный отвод воды, но при этом имеет достаточную жесткость для сцепления с твердым дорожным покрытием. На зимних покрышках рисунок протектора обеспечивает установку шипов, либо имеет ламели — эластичные элементы протектора, которые создают эффект «прилипания» шины к скользкому дорожному покрытию. Рисунок протектора всесезонных покрышек сочетает в себе особенности летних и зимних покрышек.

Наконец, рисунок протектора может иметь особенности, учитывающие скоростные характеристики шины. На шинах, предназначенных для использования на высоких скоростях, рисунок протектора обычно менее глубокий, что снижает их шумность и обеспечивает наилучшие характеристики на дорогах с ровным твердым покрытием.

Сегодня производители покрышек предлагают множество вариантов рисунков протекторов, которые обладают той или иной эффективностью. Однако для них справедливы одинаковые правила эксплуатации и рекомендации по обеспечению их долговечности.

Протектор — скорость износа

Покрышки автомобиля со временем неминуемо изнашиваются. На скорость износа автопротектора влияет множество факторов:

• условия эксплуатации и техническое состояние автомобиля;
• состояние дорожного покрытия, погодные условия;
• стиль вождения;
• величина пробега транспортного средства;
• фирма-производитель шин;
• ценовой диапазон изделий.

Измерение толщины протекторного слоя позволит точно узнать степень износа шины и вовремя принять решение о замене непригодной автомобильной резины на новую.
