Система отопления автомобиля. принцип работы автомобильной печки

Бензиновые автономные отопители

Конструкция данных устройств предполагает их работу с использованием бензина. В тех случаях, когда они устанавливаются на автомобили с бензиновыми двигателями, питание сухого фена может быть организовано путем врезки в основной бак машины. При оборудовании дизельных транспортных средств, для работы бензинового автономного отопителя потребуется установка дополнительного топливного бачка.

Согласно отзывам владельцев автотранспорта, хорошо зарекомендовали себя бензиновые модели отопителей Планар («Адверс») и Air Top (Webasto). Фены Планар, работающие на бензине, имеют максимальную тепловую мощность кВт, а вот мощность отопителей от Webasto достигает значения в 5,5 кВт. Бензиновые модели чаще всего производятся для подключения к бортовой сети автомобилей с напряжением 12 вольт.

Плюсы

• Высокая эффективность и скорость обогрева салона.
• Повышенный уровень безопасности при эксплуатации, наличие автоматики, исключающей перегрев устройства.

Минусы

• Низкая мощность при сравнении с дизельными аналогами.
• Достаточно быстро разряжают аккумуляторную батарею.
• Высокая цена.

Общая схема циркуляции воздуха

Забор воздуха в салон автомобиля осуществляется вентилятором, который может быть установлен в салоне либо за моторным щитом. Над электродвигателем располагается фильтр салона. При необходимости подогрева воздушный поток проходит через радиатор отопителя. Радиатор печки соединен с системой охлаждения автомобиля, поэтому при нагреве двигателя циркулирующая жидкость из системы охлаждения двигателя нагревает соты радиатора печки. Поэтому, проходя через соты, поток воздуха также становится теплым.

Когда в подогреве необходимости нет, заборный и очищенный фильтром воздух подается в салон напрямую из окружающей среды. Если автомобиль оборудован кондиционером, в режиме охлаждения перед попаданием в салон поток проходит испаритель, после чего холодный воздух направляется в дефлекторы (более подробно о принципе работы системы кондиционирования).

Воздушные заслонки

Перенаправление воздушных потоков для регулирования температуры осуществляется специальной заслонкой. Виды управления заслонкой:

• механическое. Привод заслонки посредством тяг и тросов соединяется напрямую с переключателем в салоне. В таком случае водитель, перемещая регулятор, вручную дозирует температуру поступающего воздуха;
• электронное. Заслонка оборудована сервоприводом. Электромотор изменяет положение заслонки, получая команды от блока управления. Такая схема применяется на автомобилях с климатическими установками. Водителю достаточно задать в бортовом компьютере желаемую температуру в салоне, после чего электронный блок управления, ориентируясь на температурные датчики, будет управлять сервоприводом воздушной заслонки.

От вентилятора печки в салон уходят каналы, по которым воздух может подаваться на лобовое стекло, в ноги либо через центральные дефлекторы. В зависимости от схемы работы, режимы могут быть как комбинированными, так и единичными, когда весь заборный воздух подается только в одну зону. Переключение режимов может осуществляться механически либо с помощью сервопривода и блока управления. Механический способ предполагает прямое соединение воздушных заслонок с переключателем на торпеде. Электропривод заслонок позволяется управлять ими нажатием клавиши, а также реализовать автоматическое управление электронным блоком системы кондиционирования салона.

Рециркуляция

В режиме рециркуляции закрывается основная воздушная заслонка, после чего вентилятор печки начинает забирать воздух из салона. Подобный режим работы позволяет заблокировать доступ неприятных запахов и загрязненного воздуха с улицы, если вы, к примеру, едете за автомобилем по пыльной гравийной дороге.

Виды привода рециркуляции:

• механический (описан выше);
• вакуумным. Заслонка соединена с вакуумной системой тормозов. При нажатии кнопки заслонка перемещается за счет вакуума и остается в закрытом положении до следующего нажатия кнопки;
• с помощью сервопривода. На некоторых автомобилях блок управления, ориентируясь на показания газоанализатора, может автоматически включать рециркуляцию при обнаружении высокого уровня концентрации выхлопных газов в заборном воздухе.

Как работает вентилятор печки

Вентилятор системы обогрева салона автомобиля представляет собой обычный двигатель переменного тока. Это может быть как простейший осевой вентилятор, так и диаметральный вариант, который чаще всего устанавливается на современных автомобилях. Устройство внутренней части вентилятора печки ничем не отличается от устройства обычного электродвигателя переменного тока с возбуждением от постоянных магнитов.

Больший интерес для нас представляет работа электродвигателя на разных скоростях. Реализуется эта возможность включением в схему дополнительного сопротивления. Резисторы увеличивают сопротивление, что приводит к уменьшению протекающей в цепи силы тока. Следовательно, вентилятор начинает вращаться медленней. Номинал резистора определяет, насколько сильным будет падение тока в цепи. Последняя скорость вентилятора является прямой, поскольку в цепь не включено сопротивление. Это позволяет вентилятору отопителя оставаться работоспособным, даже если сопротивление вышло из строя.

Схема подключения

На рисунке показана простейшая принципиальная схема подключения вентилятора печки. Когда плюсовой вывод переключателя, защищенный предохранителем, замкнут с контактом H, ток протекает к электродвигателю напрямую, заставляя его вращаться с максимальной скоростью. Когда же плюсовой контакт замкнут с контактом V, ток течет через сопротивление, что снижает скорость вращения вентилятора.Электродвигатель отопителя моделей ВАЗ 2108, 21099 имеет уже 3 скорости вентилятора. Когда плюсовой вывод переключателя режимов замкнут на 1 контакт, в цепь включены последовательно 2 сопротивления, поэтому скорость вращения электродвигателя будет минимальной. При подаче питания на второй контакт переключателя режимов ток будет протекать через один резистор, что будет соответствовать средней скорости вращения. Соответственно, 3 контакт предназначен для подачи питания в обход дополнительного резистора и соответствует самой быстрой скорости вращения.

Именно такой принцип включения электродвигателя отопителя на большинстве автомобилей. Для лучшего понимания схемы предлагаем посмотреть видео.

Система автоматизированного управления

На схеме мы все так же видим дополнительный резистор, вот только теперь все команды передаются электровентилятору не напрямую от ручки переключения скоростей, а через блок управления системой отопления (№3). Также блок управляет электромагнитным клапаном рециркуляции салона и микромоторедуктором привода заслонки. В данной схеме используется лишь один датчик температуры в салоне, но в более продвинутых вариантах присутствуют также датчики температуры заборного воздуха, а также датчики, измеряющие в нескольких точках температуру подаваемого в салон воздуха.

Опции темы

Поиск по теме

Дизельные автономные отопители

Питание дизельных автономных воздушных отопителей может осуществляться как из топливного бака автомобиля, так и иметь собственную емкость для дизельное топливо. Большинство производителей автономок рекомендуют выбирать марку топлива по ГОСТ 305-82 в зависимости от температуры окружающей среды. И для летнего, и для зимнего дизельного топлива справедливо правило: чем ниже температура окружающей среды, тем больший процент керосина должен содержаться в топливе.

Среди автовладельцев популярностью пользуются дизельные отопители Планар, Спутник от самарского завода «Адверс», Airtronic от Eberspacher (Германия), Air Top от Webasto (Германия) и их недорогие китайские аналоги — Лунфей, Синь Джи, KingMoon.

Каждый производитель предлагает линейки моделей, которые отличаются своей тепловой мощностью (теплоизводительностью), что позволяет подобрать устройство с максимально подходящими эксплуатационными характеристиками. Например, минимальная мощность российских отопителей Спутник-2Д и Планар-2Д составляет 2 кВт, а максимальная мощность — 8 кВт (Планар-9Д). В зависимости от напряжения бортовой сети автомобиля, производятся автономные отопители на 12 и 24 вольт.

Плюсы

• Большое разнообразие производителей и моделей — можно подобрать оборудование с учетом необходимых технических характеристик и цены.
• Высокий уровень эффективности, позволяющий быстро прогреть воздух в салоне перед поездкой.
• Низкий уровень шума при работе.
• Простая установка, занимает около 3 часов.

Минусы

• Требовательность к качеству дизеля и его составу.
• Для нормальной запуска и работы необходимо исключить замерзание дизельного топлива при низких отрицательных температурах.

Основные неисправности

Чаще всего владельцы автомобилей сталкиваются со следующими неисправностями печки:

• заклинивает либо забивается грязью краник;
• выходит из строя помпа;
• засаривается радиатор;
• ломается вентилятор;
• возникают воздушные пробки в системе теплообмена.

Поломанная помпа не только приведет к понижению температуры внутри машины, но и может стать причиной поломки ГБЦ мотора. В такой ситуации понадобиться капремонт силового агрегата.

На проблему с краником указывает холодный выходящий шланг при горячем входном шланге. Если с краником все нормально, значит, потребуется осуществлять замену радиатора. Спустя определенный срок эксплуатации в радиаторе возникает накипь, которой со временем становится все больше.

Для устранения воздушной пробки следует прогреть мотор, после чего ослабить хомут на шланге и убрать его с трубки, дабы появилась маленькая щель, через которую воздух сможет пройти.

Автономный обогрев

В большинстве случаев эти печки устанавливаются на минивены, в салоны микроавтобусов, жилых фургонов либо же грузовиков. Питается обогреватель от топлива. Система имеет отдельную самостоятельную камеру сгорания и трубу для выпуска отработанных газов.

Установка дополнительного отопителя салона возможна только в подкапотное пространство. Прибор функционирует независимо от двигателя, поэтому и называется автономным.

Серди положительных характеристик можно выделить независимость от нагрева двигателя, возможности регулировки их салона, отсутствие лишних деталей в интерьере, готовность к работе непосредственно после запуска. И в отличие от фенов, оборудование достаточно эффективно, хорошо отдает тепло и имеет высокую мощность.

Но без минусов никуда — монтаж гораздо сложней по сравнению с установкой фена. Если хочется тепла в салоне, придется заплатить за бензин немного больше — устройство увеличивает расход. Стоимость владений выше, чем у фена. Ну и вдобавок при работе этот дополнительный отопитель салона автомобиля сильно шумит.

Что касается устройства, то это металлический цилиндр, в котором находится камера сгорания и электроника.

Последняя и контролирует процесс. Система подключается к топливному насосу, оснащена комбинированными и температуры, блоком управления,

Что делать, если печка в машине плохо греет

Если печка в машине греет плохо или не работает совсем, то сначала нужно определить причину неисправности, а затем её устранить. Больше всего проблемы с автомобильной печкой проявляются следующим образом:

• Печка в машине плохо греет;
• Печка в машине дует холодным воздухом;
• Печка в машине то работает, то нет (дует то холодным, то горячим воздухом);
• Воздух из печки в машине достаточно горячий, но дует слабо;
• Не работает печка в машине (не включается).

В таблице ниже мы объединили возможные причины неправильной работы системы отопления салона автомобиля, описали, как они могут повлиять на работу печки, и перечислили способы их устранения.

Возможная причина неисправности печки	Симптомы проявления неисправности	Способы устранения
Воздух в системе отопления салона и охлаждения двигателя	1. Печка плохо греет;2. Печка дует холодным воздухом;3. Печка дует то холодным, то горячим воздухом.	1. Удалить воздух из системы (простой способ здесь);2. Если воздух не удаляется или появляется снова – проверить не пробита ли прокладка ГБЦ.
Термостат заклинил в открытом положении	Проверить термостат, при обнаружении неисправности – заменить на новый.
Забит радиатор печки	1. Печка плохо греет;2. Печка дует холодным воздухом.	1. Поверхность радиатора пропылесосить; 2. Промыть систему охлаждения двигателя;3. Если ничего не помогло — заменить радиатор.
Проблемы с краном отопителя или рычагами управления воздушными заслонками	1. Проверить, не соскочил ли тросик с рычагов управления заслонками или крана отопителя;2. Если неисправен кран отопителя, то его необходимо заменить.
Забит салонный фильтр	1. Воздух из печки достаточно горячий, но дует слабо.	Заменить салонный фильтр.
Вентилятор плохо дует	Обратиться к специалисту (автоэлектрику) для определения причин неисправности и их устранения.
Вентилятор не включается	1. Печка в машине не работает (не включается);2. Воздух из печки достаточно горячий, но дует слабо и только на высокой скорости.
Проблемы с блоком управления печкой	1. Печка плохо греет;2. Печка дует холодным воздухом;3. Печка дует то холодным, то горячим воздухом;4. Печка не работает (не включается).

Принцип работы

К радиаторному устройству подключены два патрубка, по которым в него поступает расходный материал — антифриз. Вещество циркулирует по системам отопления, а также охлаждения мотора при помощи насосного устройства. После того, как мотор прогревается до рабочей температуры, происходит обмен теплом — хладагент охлаждает силовой агрегат, забирая у него тепло, после чего горячая охлаждающая жидкость поступает в радиаторный узел.

Последний разогревается по принципу нагрева обычной бытовой батареи, после чего вентилирующее устройство передает холодный воздушный поток через него. В результате опять осуществляется теплообмен — радиаторный узел передает тепло воздушному потоку, который, в свою очередь, охлаждает устройство (автор видео — Олег Краснощеков).

В итоге теплый воздушный поток поступает в салон автомобиля, а охлажденный хладагент вновь поступает в силовой агрегат и производит его охлаждение. Данный вариант отопительной системы считается одним из наиболее распространенных, а также эффективных. Чтобы в период холодов автомобильный салон должны образом прогревался, из отопителя должен выходить воздушный поток температурной примерно 30 градусов. Мощность работы печки, а также направление воздуха — на ноги, в лицо, на лобовое и боковые стекла — водитель может регулировать с помощью управляющего модуля, расположенного на торпеде. Если вы не будете пускать обдув на лобовое стекло, то оно начнет запотевать, при этом в салон может попадать грязь извне.

Сама по себе печка представляет собой дополнительный радиаторный узел. В том случае, если мотор машины не прогрет до необходимой температуры, то при активации отопителя будет осуществляться дополнительное охлаждение. В результате это приведет к образованию коррозийных процессов на корпусе радиаторного механизма, а силовой агрегат придется прогревать дольше. Помимо этого, возрастет и влажность воздуха, что приведет к запотеванию стекол. Именно поэтому отопительная система должна включаться только тогда, когда двигатель прогреется не менее, чем до 50 градусов, а лучше — до рабочей температуры, то есть примерно до 90 градусов (автор видео — канал Автоэлектрика ВЧ).

Элементы отопительной системы

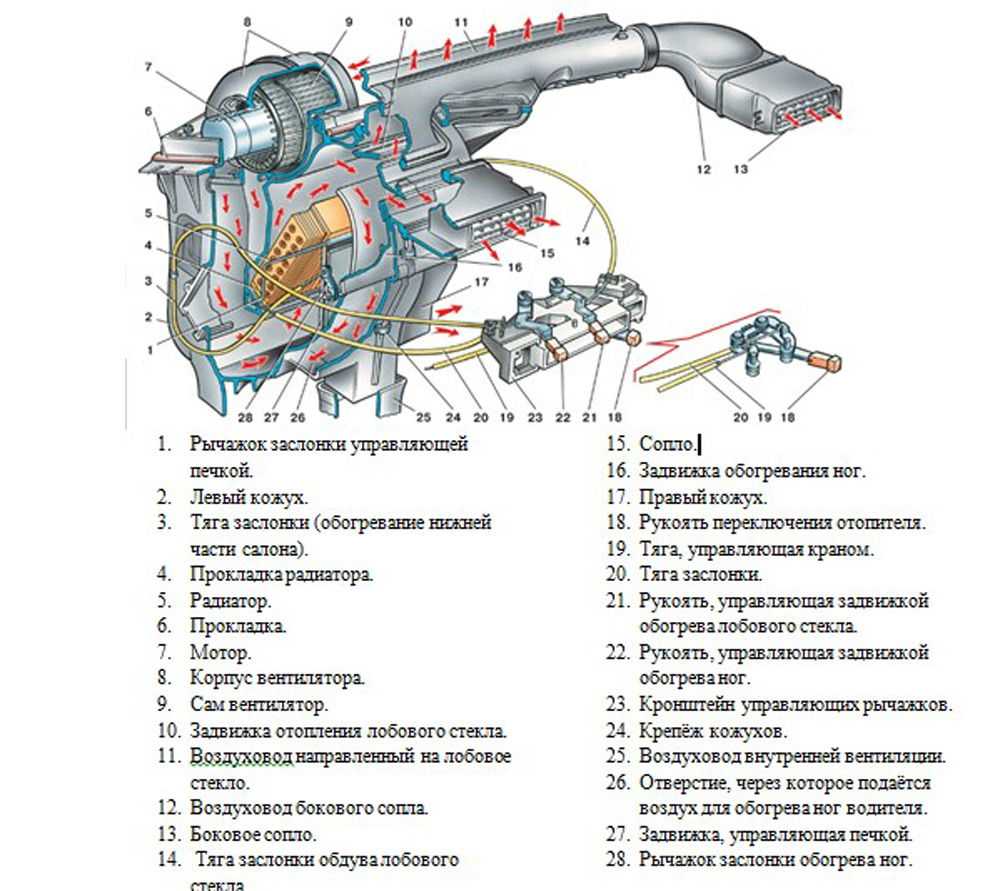

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Правила использования

Если их не соблюдать, автономные печки выйдут из строя раньше времени, при сильных морозах и других непредсказуемых ситуациях. Чтобы избежать дорогостоящего ремонта, надо включать, эксплуатировать и отключать устройства по инструкции.

1. Перед первоначальным запуском произвести диагностику. Включить розжиг только в случае, если на пульте нет кодов неисправности 002, 052 или 001 (а также других).
2. В процессе эксплуатации отопитель может перегреваться. Тогда он автоматически заблокируется. Если устройство не будет иметь каких-либо неисправностей, включится вентилятор. Он продует камеру сгорания, освободив её от паров топлива. Затем можно снова запустить печку.
3. Выключение автономного отопителя тоже проходит не так просто. Сначала останавливается топливный насос, затем гаснет факел, включается очистка, охлаждается теплообменник.
4. В зимнее время приёмную воздушную трубу может забить снежной пылью. Из-за этого происходит переобогащение горючей смеси, появляется много дыма. Как правило, ничего опасного в этом нет. А вот если вентилятор постоянно издаёт скрипы, надо срочно показать устройство специалисту. Это явный признак разрушения подшипников.
5. Может выйти из строя блок управления, расположенный под вентилятором. В этом случае он не будет выдавать правильную частоту вращения, опять образуется много дыма. В худшем случае блок взорвётся из-за короткого замыкания. Как правило, такое происходит по вине самого водителя. Например, когда он не отключает «автономку» во время отдачи тока другому аккумулятору — «прикуривание».

Плохо греет печка в авто — причины

Все причины, по которым не греет печка в машине, делятся на две основные группы: сбои в работе системы отопления, и неполадки охлаждающей системы. Чтобы разобраться в ситуации, расскажем про основные причины возникновения сбоев, виноват старый антифриз или не работает термостат.

Печка в автомобиле устроена довольно просто: в радиатор, установленный под приборной панелью, по патрубкам поступает охлаждающая жидкость (антифриз или тосол), отведенная от работающего двигателя. Система контроля жидкостью включает воздуховод, воздушную заслонку с приводами, термостат, регулирующий подачу охлаждающего раствора. Вентилятор обдувает радиатор и подает разогретый поток воздуха внутрь автомобиля, обдувая салон авто.

Таким образом, выход из строя одного из составляющих системы повлияют на функционирование всего механизма. Например, заклинит термостат и двигатель не сможет выйти на рабочую температуру (85-90 градусов), поэтому в машине будет холодно при работающей печке на полную мощность.

Дополнительный отопитель ВАЗ 2110

Дополнительная печка в ВАЗ 2110 предназначена для обогрева салона автомобиля в суровых погодных условиях. Какие бывают дополнительные отопители для десятки, какие плюсы и минусы такого утепления и можно ли сделать такой отопитель своими руками ?

Хоть дополнительный отопитель предназначен для северных регионов, когда штатная печка просто не справляется, но устанавливают его и жители средней полосы. Обычно это сильно теплолюбивые личности, либо те, кто считает, что проще установить дополнительную печку в салон десятки чем разбираться с проблемами штатного отопителя..

В этой статье я хочу затронуть нагреватели салона, которые врезаются в штатную Систему Охлаждения Двигателя (СОД) и с помощью встроенного электровентилятора распределяют горячий воздух в салоне автомобиля.

Купить дополнительный отопитель для ВАЗ 2110 можно как в магазине, так и попробовать изготовить самостоятельно:

Дополнительная печка в салон ВАЗ 2110

Варианты готовых доп.отопителей множество, от самых маленьких, до достаточно крупных и все они основаны могли бы подойти для десятки, если бы не размеры.

Для справки, размеры под сиденьем пассажира ВАЗ 2110:

• Ширина 33см

Высота 20см

Глубина 25см

Действительно, места в десятке для установки дополнительной печки не много:

1. Между сидений (вместо тоннеля)
2. Под передними сиденьями (лучше под пассажирским)

Поэтому выбор автономных отопителей сводится к списку компактных моделей.

Например, к таким моделям можно отнести дополнительный отопитель фирмы ТехноМастер (Тольятти) (код 8110.0500.10 и 8110.0700.10) Цена дополнительного отопителя ТехноМастер от 2500р. Прайс-лист. Или дополнительные отопители Гелиос, Ксерос и Зенит фирмы Эберспехер. Цена дополнительных печек Гелиос, Ксерос и Зенит от 3000р. Прайс-лист.

Выбирая доп.отопитель внимательно ознакомьтесь с характеристиками и размерами доп.печки.

Установка дополнительного отопителя в ВАЗ 2110

Установку дополнительной печки можно разделить на этапы:

1. Сам отопитель закрепляется под передним сиденьем пассажира
2. Разгерметизировать СОД
3. Подключить дюритовые шланги новой печки в разрез СОД (они не должны касаться приемной трубы глушителя и элементов рулевого управления)
4. Просверлить в моторном щите два отверстия диаметром 19мм под патрубки печки.
5. Проложить патрубки печки в салоне под обивкой пола
6. Вывести патрубки из под обивки пола у каркаса пассажирского сиденья
7. Закрепить патрубки хомутами на доп.отопителе.
8. Залить в расширительный бачок около двух литров охлаждающей жидкости (ОЖ)
9. Удалить воздушные пробки СОД
10. Установка кнопки доп.отопителя по желанию на панели автомобиля

Дополнительный отопитель использует поток ОЖ нагнетаемый штатной помпой. Для более продуктивной работы печки можно установить дополнительную помпу ОЖ.

Время установки дополнительной печки в автомобиль займет не более 4часов.

Плюсы дополнительного отопителя в салоне автомобиля

1. Салон прогреваться до комфортной температуры примерно в 2 раза быстрее (зона в районе ног задних пассажиров теперь будет в постоянном тепле)
2. Отопитель не портит внешний вид салона (под сиденьем немного видно и ногам не мешает)

Минусы дополнительного отопителя в салоне автомобиля

1. Медленнее прогревается ОЖ из-за увеличения теплоемкость СОД
2. Дополнительный характерный шум доп.отопителя в салоне
3. Работа автоматического режима контроллера САУО будет работать не верно, т.к. датчик температуры салона будет в зоне обогрева дополнительного отопителя
4. Поднимается пыль с пола от потока воздуха доп.отопителя
5. Летом горячие шланги под обивкой пола будут нагревать салон (хотя можно установить кранчик в моторном отсеке при «врезке» в СОД, кранчика в комплекте нет)
6. Если нет регулировки скорости отопителя или отвода тепла в сторону, то сильно нагревается одна часть салона, что будет не очень приятно пассажиру сидящему у этой позиции

Дополнительная печка в автомобиль своими руками

Если у Вас завалялся в гараже старый радиатор отопителя от какой-нибудь машины, то можно собрать дополнительный отопитель своими руками.

Примеры таких собранных отопителей самостоятельно:

1. Радиатора DutSun 100 и мотор от печки «Баргузин», все это в фанерном корпусе
2. Радиатор печки и улитка ВАЗ 2108
3. Печка Москвич 2141, отрезаем лишнее и оставляем мотор и радиатор, переключатель режимов от ВАЗ 2108

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор  работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.
