Классификация промышленных воздуходувок (нагнетателей)

ТУРБО – НЕ ТУРБО

Если разобрать конструкцию таких узлов, то можно выявить определенное сходство строения

А именно такие компрессоры работают от привода, который не требует вмешательства в штатные системы двигателя, а именно в смазку и систему отработанных газов, что очень важно! Такая конструкция действительно очень проста – устанавливается прямая связь с «коленвалом», что позволяет отлично взаимодействовать двигателю и нагнетателю, при разгонах. То есть чем выше обороты, тем быстрее вращается «коленвал», а соответственно раскручивает нагнетатель! Благодаря такому взаимодействию практически нет такого явления как «турбояма»

Также дополнительным плюсом можно отметить отсутствие работы при больших температурах, как у ТУРБО вариантов, а это значит, что ресурс намного увеличивается – ведь здесь не нужно остывать «турбине», то есть не обязательны «турботаймеры» или «бустконтроллеры», просто глушим машину и работа прекращается. Сайт autoflit.ru рекомендует действовать точно также. Кому интересно заходите.

Центробежная конструкция

Работа этого вида приборов очень похожа на функционирование турбокомпрессора. Рабочий элемент агрегата — крыльчатка-колесо. Он очень быстро вращается при работе, засасывая в себя воздух.

Следует отметить, что эта разновидность является самой популярной среди всех механических приборов. Она обладает массой преимуществ.

К примеру:

• компактные габариты;
• небольшая масса;
• высокий уровень эффективности;
• доступная цена;
• надёжная фиксация на автомобильном моторе.

К недостаткам можно отнести лишь практически полную зависимость показателей производительности от оборотов коленвала автодвигателя. Но современные разработчики учитывают этот факт.

Это интересно: Как заменить электролит в автомобильном аккумуляторе

https://youtube.com/watch?v=j1izp0yu7UM

Нагнетатель воздуха – зачем он нужен?

Для понимания места и роли нагнетателя воздуха необходимо вспомнить основы работы ДВС. В цилиндры двигателя авто поступает топливно-воздушная смесь (ТВС), сгорание которой и обеспечивает работу мотора. Соотношение между бензином и воздухом поддерживается на определенном уровне и зависит от режимов работы и нагрузки двигателя. Количество ТВС в цилиндре при обычных условиях ограничено его объемом, попадает она туда благодаря создаваемому разрежению на такте впуска, тогда мотор авто всасывает необходимое количество смеси.

Вот здесь и скрыта тонкость, позволяющая повысить мощность двигателя. Если в него подавать ТВС под давлением, то в тот же самый объем ее поместится гораздо больше, и значит, в процессе сгорания смеси выделится больше энергии и увеличится мощность, которую способен развивать силовой агрегат. Для увеличения объема воздуха, идущего в цилиндры двигателя авто, используется нагнетатель (компрессор). Так называется механизм для сжатия и подачи газа под давлением.

Дополнительным преимуществом может стать экономия топлива, т. к. необходимой мощности можно добиться от мотора меньшего объема.

Спиральные компрессоры (нагнетатели)

Леон Креукс в 1905 году подал заявку на патент для создания паровой машины, которая в процессе 10 лет доработки превратилась в компрессор с двумя спиральными витками, восьмью струями вместо четырех, внешней и внутренней камерой расположенными по бокам с разворотом в 180 градусов. Но на тот момент думать о массовом производстве компрессоров было очень рано. Не было материалов способных выдержать рабочую температуру и оборудования для точной обработки деталей. Последнее является решающим фактором, поскольку любая погрешность в изготовлении деталей, качестве или структуре поверхности могла привести к значительной потери КПД, быстрой поломке всего двигателя и нагнетателя в частности. Из-за этого его применение в машиностроении началось гораздо позднее.

в середине 80-х годов начала активно экспериментировать с необычными спиральными компрессорами наиболее известными как G-lader устанавливая их на модели «Golf», «Passat», «Polo», «Carrado». Хотя сейчас это направление ею уже свёрнуто, работа инженеров VW в нем никогда не будет забыта. Их наработки продолжает использовать ряд (преимущественно немецких) производителей устанавливая спиральные компрессоры в свои авто.

004_MOTO_1110_072

Величина зазора между лопастями крыльчатки и корпуса — основной параметр, влияющий на эффективность компессора. Величина зазора между лопастями крыльчатки и корпуса — основной параметр, влияющий на эффективность компессора.

Все здорово, но неоспоримые недостатки есть и у центробежников. Главный — нужно раскрутить крыльчатку до бешеных оборотов, поэтому приходится применять повышающий редуктор, у которого на выходном валу 50–150 тыс. об/мин (у некоторых ПЦН этот показатель доходит до 250 тысяч!). Редкие подшипники и сальники могут выдержать такое, а потому вопрос ресурса и КПД зачастую оказывается актуальнее прибавки мощности. Да и общая эффективность двигателя снижается за счет того, что нагнетатель отжирает мощность прямо с коленвала. Но из каждой ямы проблем можно выбраться по тонкой веревке технологических решений. Например, BRP на своих спортивных гидроциклах приводит нагнетатель прямо от шестерни маховика коленвала, а от губительных для шестеренок рывков спасается применением фрикционного демпфера на валу нагнетателя. Yamaha приводит «улитку» через промежуточный вал. Если обратить взор на тюнинговые узлы, то видим, что например, в Rotrex (который обожают европейские мототюнингеры, и ваш покорный слуга в их числе) применяют фрикционный роликовый редуктор, в котором вал крыльчатки зажат между сателлитами планетарной передачи и не нуждается в подшипниках. Американцы из ProCharger, выведя на рынок кит для Harley-Davidson, делают упор на точность изготовления редуктора, их коллеги из Powerdyne любят «наддувать» снегоходы и используют в качестве мультипликатора дополнительную ременную передачу.

И снова вспоминаем детство, а также, кто помнит, физику. Когда мы накачивали свои велосипеды, мопеды и мотоциклы насосами типа «качок», помните, как нагревался шланг, идущий к колесу? Правильно, больше давление — выше температура, выше температура — меньше плотность воздуха, а значит, количество молекул кислорода на единицу объема. Чтобы скомпенсировать это уменьшение плотности, сжатый воздух необходимо охладить. Как? Так же, как и антифриз или масло — в радиаторе, а точнее, в интеркулере (по-научному, охладителе наддувочного воздуха). Интеркулеры в основном бывают типа воздух-воздух (на вид простой радиатор с более толстыми каналами) и воздух-жидкость, когда между компрессором и впускным коллектором стоит компактный «радиатор наоборот», который отбирает тепло от сжатого воздуха в жидкость, а потом сбрасывает его в атмосферу через дополнительный радиатор.

Но все-таки почему не турбо? Ведь в мире автомобилей все больше и больше производителей оснащают свои машины турбонаддувом. Увы, «турба» не только поднимает мощность, но и создает сопротивление на выпуске, здорово греет воздух на впуске не только за счет его сжатия, но и за счет близости раскаленного выпускного коллектора; кроме того, у двигателя появляется «турболаг» или «турбояма» (когда крыльчатка, не имея механической связи с коленвалом, не успевает раскручиваться вслед за открытием дросселя, что обуславливает кратковременный провал в тяге — полную антитезу выражения «идти за ручкой»). Из-за всего перечисленного появившиеся было в начале 80-х турбомотоциклы (скажем, Yamaha XJ650 Turbo) дружно потерпели фиаско на рынке, и сейчас ни конструкторы серийных аппаратов, ни тюнингеры не спешат «втыкать улитку» в мотоциклетные моторы. Исключение — драгрейсинговые снаряды и прочие болиды для рекордных заездов по прямой; там «турболаг» обычно компенсируется «антилагом» (системой, позволяющей резко повысить температуру газов перед турбиной — диким варварством, оправданным только полнейшим наплевательством на ресурс). Впрочем, не будем говорить «никогда» — вон, французы из Yam74, наэкспериментировавшись с ПЦН на Tmax, в конце концов все же перешли на «турбу», и небезуспешно. А потому подождем развития событий.

Компрессор типа Roots

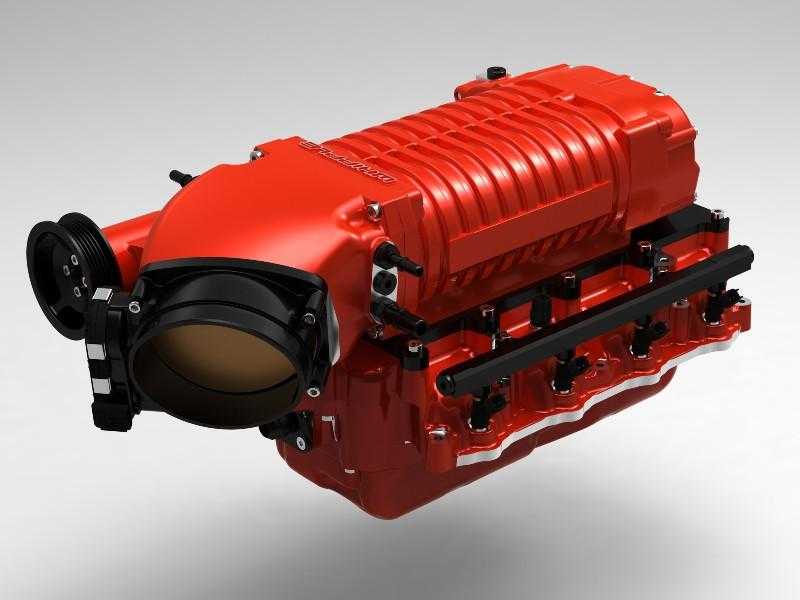

Нагнетатель воздуха типа рутс — это представитель класса объемных нагнетателей. В плане своего устройства такой механический компрессор очень прост и больше всего напоминает обычный масляный шестеренчатый насос. Корпус имеет овальную форму. Внутри него установлены оси, на которых вращаются в противоположные стороны два ротора. Между роторами и корпусом поддерживается специальный зазор. Этот нагнетатель воздуха отличается от всех остальных тем, что сжатие воздуха происходит не в корпусе, а во внешнем трубопроводе. Из-за этого рутсы часто называют «механический компрессор с внешним сжатием». За счет вращения роторов воздух захватывается и сквозь маленькие зазоры между корпусом и ротором выдавливается в трубопровод под давлением. Однако хоть такая система и имеет поклонников она же и главный минус. Так как нагнетатель воздуха осуществляет сжатие вне своего корпуса он может это осуществлять только до определённых значений, после которых воздух начинает просачиваться в обратную сторону. Исправить этот момент можно увеличением скорости ротора, но это тоже возможно только в определенных пределах. Механический компрессор типа рутс имеет еще один минус: при просачивании воздуха в трубопровод не под давлением создается турбулентность, благодаря которой воздух нагревается еще больше. Так как температура воздуха и так растет из-за того, что он сжимается, а тут температура еще выше поднимается. Положительными моментами можно назвать заметно меньший шум от работы по сравнению с «улиткой»; и отсутствие характерного им свиста: рутс имеют свою особую тональность. Однако из-за роторного принципа работы наддув сопровождается пульсацией давления. С пульсацией инженерам удалось справиться достаточно быстро — роторам придали спиралевидную форму, а форму входного и выходного отверстия изменили на треугольную. С помощью таких ухищрений удалось добиться равномерной и тихой работы. Еще одним большим плюсом является то, что такой нагнетатель воздуха проявляет свою эффективность уже на малых оборотах коленчатого вала, в отличие от центробежного, что очень положительно влияет на динамику разгона автомобиля.

Винтовой тип

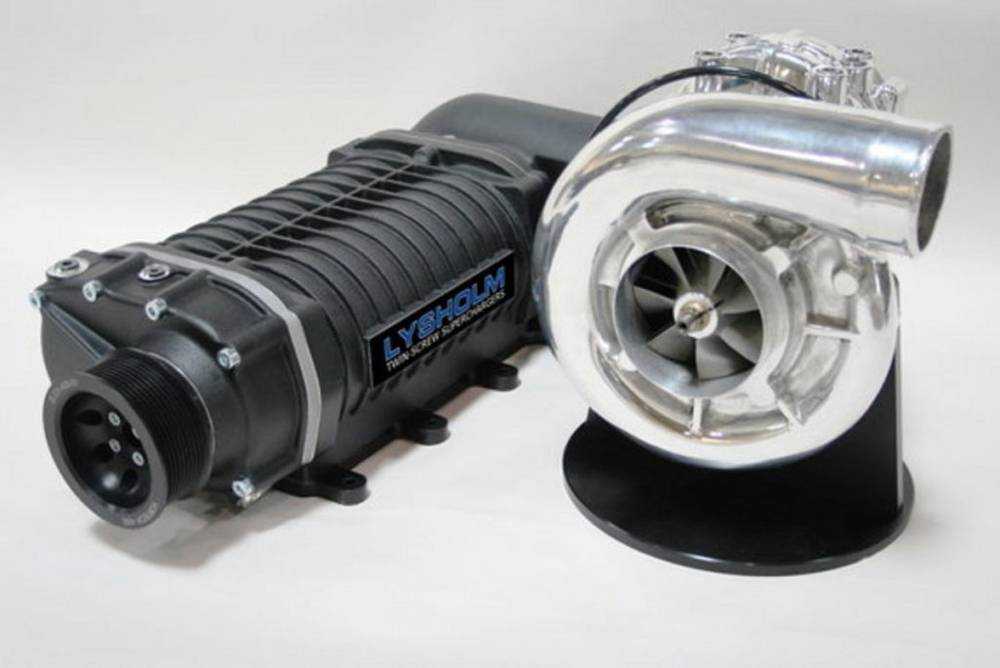

Это более совершенная и надежная конструкция нагнетателя. Принцип работы здесь также прост – сжатие происходит за счет изменения объема полостей между корпусом и винтами вращения (своеобразными роторами). Воздух здесь движется диагонально. Большими плюсами этого варианта является высокое КПД до 85%, а также большое давление воздуха (от 1 бара в выше), достигается это большими оборотами иногда до 12 000 об. Именно из-за этого можно сделать корпус более миниатюрным. Нужно сказать этот вариант из-за надежности и небольшого корпуса часто используется на гоночных автомобилях.

Минусами можно назвать только сложное строение и ремонт, что увеличивает цену конечного продукта. Если такой приводной компрессор выходит из строя, то нужно ремонтировать на специализированых станциях, желательно производителя.

Как видно на конструкции два ротора, с зубчатыми спиральными зубьями. Их профили полностью соответствуют друг другу при соприкосновении, что делает конструкцию очень надежной.

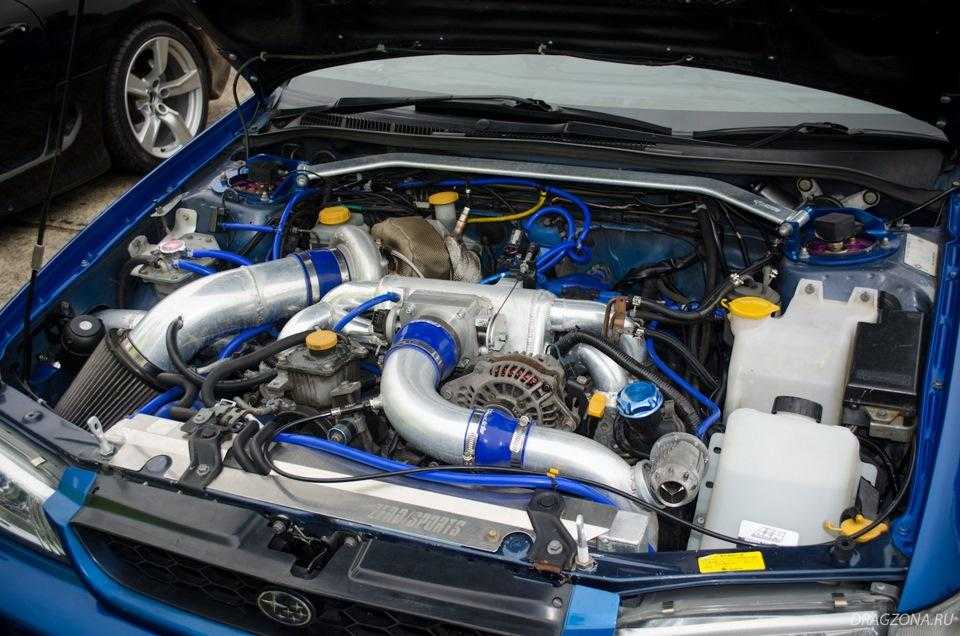

Применение механических компрессоров на автомобилях

Применение механических нагнетателей очень востребовано как для серийных дорогих авто, так и на спортивных моделях. Компрессоры активно используются для тюнинга автомобилей. Большинство спортивных автомобилей оборудованы механическим нагнетателем или комплексным решением, которое включает в себя одновременно механический и турбокомпрессор.

Широчайшая популярность механических нагнетателей в области тюнинга  автомобильных ДВС привела к тому, что производители  компрессоров предлагают сегодня готовые комплекты для установки компрессора на атмосферный мотор. Такие комплекты включают в себя полный список необходимых элементов конструкции для доступной установки на различные модели двигателей.

Напоследок хотелось бы добавить, что серийные массовые автомобили, особенно среднего ценового сегмента, оснащаются механическими нагнетателями довольно редко.

https://youtube.com/watch?v=rPDCnzhH5rc

Центробежные нагнетатели

Такой тип практически одинаков с турбокомпрессором. Он оснащен крыльчаткой (колесом), которое очень быстро вращается (частота достигает порядка 50-60 тысяч оборотов в минуту). Изобретение этого нагнетателя произошло практически одновременно с кулачковым – на заре ХХ века.

Вначале происходит засос воздуха в центральную часть крыльчатки. Под действием центробежной силы он устремляется по лопастям, имеющим особую форму. На выходе воздух располагает низким давлением и высокой скоростью. В таком состоянии происходит его столкновение с диффузором. Благодаря этому возникает воздушный поток высокого давления с низкой скоростью.

У такого типа нагнетателей множество преимуществ перед остальными:

• малый вес;
• компактность;
• эффективность;
• множество вариантов крепления на моторе;
• невысокая стоимость.

Но имеются и недостатки, главный из которых – зависимость эффективности устройства от частоты вращения коленвала. По этой причине требуется установка привода с передаточным отношением переменного типа.

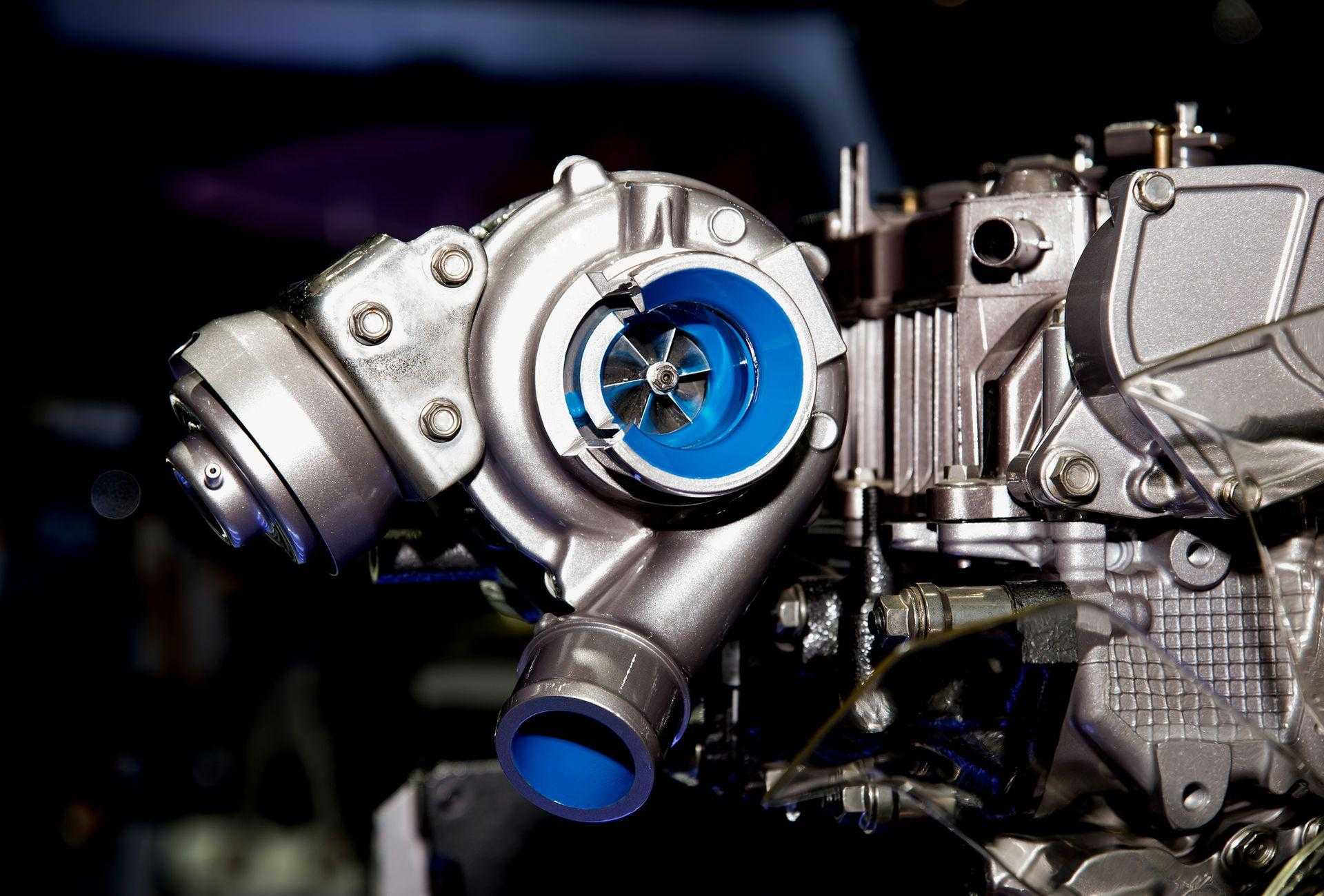

Турбо нагнетатель воздуха

Такой подход к обеспечению мотора дополнительным количеством воздуха является наиболее популярным. Применяется он и для дизелей, и для бензиновых моторов. Принцип, на котором работает подобный нагнетатель, понятен из приведенного рисунка:

По сути дела, это комбинация двух устройств – турбины, использующей энергию выхлопных газов, и компрессора. Здесь надо сразу отметить, что режим турбо, применяемый для повышения мощности дизелей, применяется гораздо чаще, чем нагнетание воздуха в бензиновых двигателях. В них повышение давления ограничено появлением детонации, и введение режима турбо требует принятия специальных защитных мер.

Использование энергии отработанных газов связано с целым комплексом проблем, в первую очередь с применяемыми материалами. Лопатки турбины должны выдерживать температуру до тысячи градусов, и при этом скорость их вращения зачастую превышает десять тысяч оборотов в минуту. Однако режим турбо, при котором в дизель поступает дополнительный воздух, облегчает его работу.

Исходя из изложенных особенностей, наилучшим образом наддув турбо будет выполняться при высоких оборотах двигателя, когда турбина сильно раскручена. Другой особенностью такого режима является так называемое запаздывание. В момент резкого нажатия педали, пока сработает наддув в режиме турбо, проходит некоторое время, что и вызывает провал в характеристике.

Чтобы его обойти, применяются специальные технические решения. Одним из возможных вариантов будет применение двух нагнетателей турбо, один из которых работает на малых оборотах, а другой на высоких. Каждый из автопроизводителей по-своему решает эту задачу – кто-то использует мощный нагнетатель, обеспечивающий излишний приток воздуха на всех режимах, и при необходимости сбрасывает его излишки, кто-то применяет несколько маленьких нагнетателей вместо одного большого, кто-то реализует различные комбинации двух первых вариантов.

Тем не менее, режим турбо зачастую реализуют и на старых машинах, в том числе и семейства ВАЗ, правда, в этом случае чаще всего применяют электрический наддув.

Плюсы и минусы турбонагнетателя воздуха в автомобиле

В чём достоинства турбонагнетателей

В отличие от ранних моделей механических наддувов, которые работали от коленвала и, следовательно, использовали часть мощности двигателя, работа турбонагнетателей использует по сути «дарёную» энергию выхлопных газов.

По этой причине турбо нагнетатели, безусловно, являются более эффективным инженерно-техническим решением

Если двигатель оборудован турбонагнетателем, к его мощности прибавляется до 40 процентов. При этом налицо существенная экономия топлива.

Если же говорить о коэффициенте полезного действия, то и тут работа турбо наддува идёт «в плюс»: с увеличением размера двигателя его КПД снижается из-за потерь на трение и понижением тепловой эффективности; следовательно, чем меньше размер двигателя (что как раз и даёт наличие турбо наддува), тем выше его КПД.

Недостатки турбонагнетателей

Данная проблема отчасти успешно решается за счёт функции изменения геометрии турбины в зависимости от интенсивности работы двигателя и плотности потока выхлопных газов.

Эффект вызван тем, что без жёсткой механической связи между мотором и компрессором неизбежно возникает несоответствие между эффектом работы компрессора и необходимой мощностью, которая задаётся водителем при нажатии педали газа. Инерция турбины вызывает «провал» оборотов двигателя.

Специалисты борются с данным нежелательным эффектом, настраивая двигатель, используя дополнительный электрический наддув или установку второго турбонагнетателя.

Для того, чтобы этого избежать, турбонагнетатель снабжается турботаймером, который программируется на определённое время работы турбины вхолостую после остановки транспортного средства.

Если же автомобиль «доведён» кустарным способом и оснащён турбиной без турботаймера, о её корректном охлаждении и остановке после того, как работа двигателя прекращена, придётся позаботиться самому автомобилисту.

Разновидности приводных механизмов

Механический нагнетатель воздуха, устанавливаемый в автомобиль, отличается от турбины реализацией системы привода – здесь она механическая, а в качестве источника момента движения используется коленвал.

Существует несколько конструктивных решений для реализации такого способа приводного механизма:

• прямой привод, когда вал нагнетателя устанавливается непосредственно на фланец коленвала (достаточно экзотическое решение, требующее немалой изобретательности в плане реализации такого способа);
• ременной привод, в настоящее время самый распространённый, передающий движение от главного вала силовой установки на компрессор через ременную передачу с зубчатым, поликлиновым или плоским профилем ремня;
• цепной привод;
• редукторная разновидность зубчатой передачи (конусная/цилиндрическая шестерня);
• электропривод, предполагающий применение отдельного электродвигателя.

Преимущества использования нагнетателя

Работа данного устройства построена по следующей схеме:

• втягивание воздуха;
• сжатие;
• нагнетание воздуха в саму впускную систему.

Для того чтобы втянуть необходимое количество воздуха внутри нагнетателя образуется разряжение. Что касается создания давления, то это осуществляется путем быстрого вращения механизма (быстрее, чем обороты двигателя). А вот нагнетание происходит из-за имеющейся разницы в давлении.

Особенности конструкции

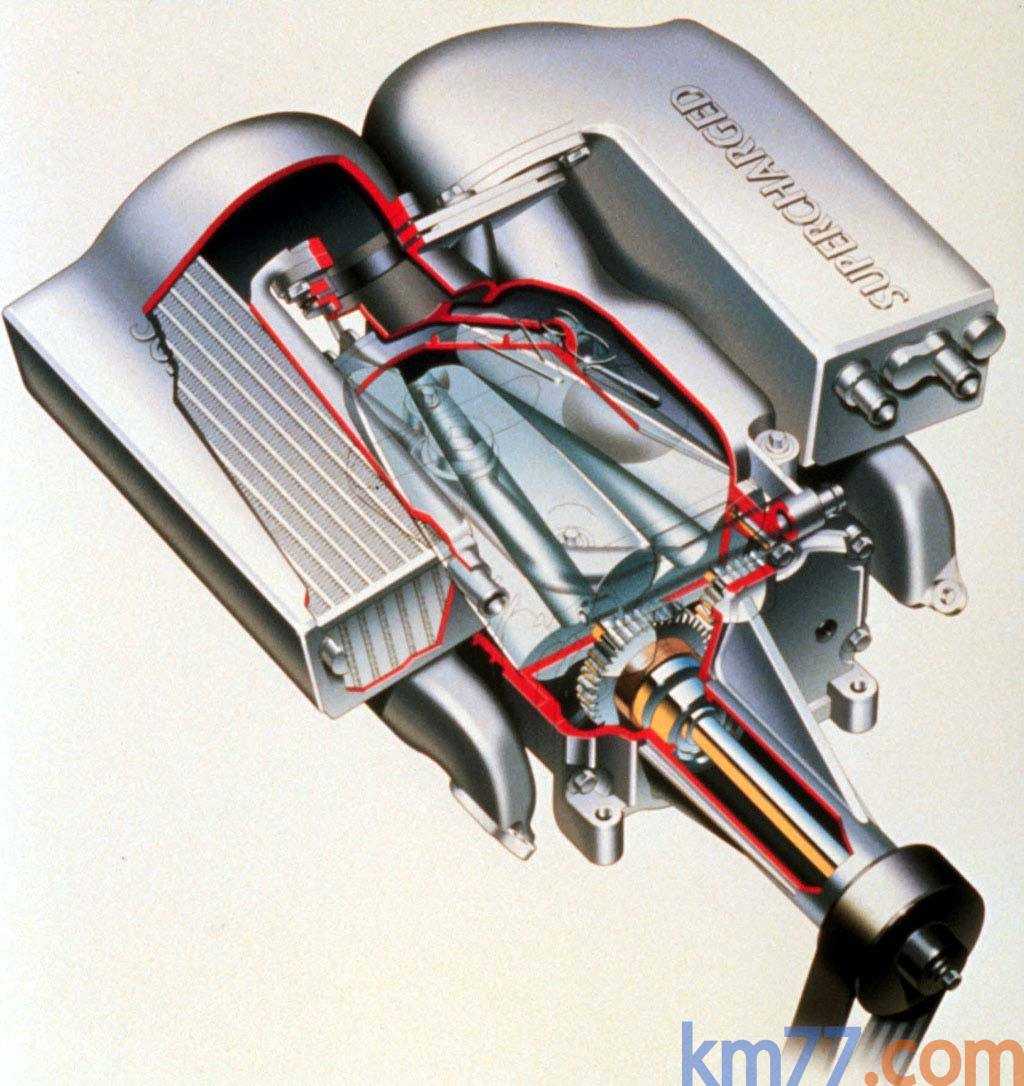

В данной конструкции присутствует интеркулер. Это специальный радиатор, предназначенный для охлаждения сжатого воздуха. Дело в том, что во время сжатия воздух нагревается, а это влечет значительное снижение показателей давления и плотности.

Интеркулер может быть 2-х видов:

1. жидкостный;
2. воздушный.

Привод, посредством которого происходит соединение коленчатого вала и механического нагнетателя, имеет несколько типов:

• прямой – нагнетатель закрепляется на фланец коленвала;
• цепной – для связи используется металлическая цепь;
• ременной – применяются различные типы ремней. Это может быть плоский, зубчатый или клиновой ремень;
• электрический – он представляет собой электродвигатель;
• зубчатый – это редуктор цилиндрического типа.

Особенности установки

Сейчас повсеместно ведется продажа именно центробежных механических нагнетателей. Кто-то устанавливает их своими руками. Других вполне устраивает цена автомастерских, а потому они доверяют специалистам.

Так или иначе, в установке нагнетателя воздуха для машины нет ничего принципиально сложного. Здесь основной акцент следует делать на рекомендациях самого производителя.

Также важно убедиться в соответствии нагнетателя и характеристик самого автомобильного двигателя. Сам же процесс установки состоит из нескольких этапов

От автомобилиста потребуется:

Сам же процесс установки состоит из нескольких этапов. От автомобилиста потребуется:

• настроить фильтр;
• установить конструкцию на кронштейны;
• подключиться к приводу;
• закрепить ремни.

В теории, за счет механического нагнетателя происходит увеличение мощности силовой установки примерно на 50%. Параллельно можно поднять обороты на 30% от заводских значений.

При таком приросте мощности и производительности, практически не происходит изменений по расходу топлива.

Только рассчитывать на максимальный прирост всех рабочих характеристик, просто установив самодельный нагнетатель, не стоит. Подобный тюнинг требует более серьезного вмешательства, как и при установке термоленты на глушитель. Часто с заменой таких компонентов как коленвал, шатуны, поршни, клапана, распределительный вал и не только.

Теперь будет интересно послушать ваше мнение. А также почитать комментарии тех, кто сам занимался чем-то подобным и ставил себе нагнетатель.

Вместо выводов

Турбокомпрессор, по большому счету – это тот же центробежный компрессор, но с преимущественно иным приводом. Частота вращения может быть более 200.000 об./мин. Несомненный его плюс – это повышение КПД и экономичности мотора (механический привод отбирает мощность у двигателя, этот же применяет энергию отработавших газов, следовательно, КПД увеличивает).

Минус – инерционность: «вдавил» резко газ и жди, пока мотор наберет обороты, умножится давление выхлопных газов, раскрутится турбина, с ней крыльчатка нагнетателя, и, наконец, «пойдёт» воздух. Но с этим явлением, называемой «турбо-ямой» (по-английски turbo-lag, что правильнее было бы перевести как турбо-задержка или турбо-пауза), научились бороться…

Вследствие этого, кроме агрегата наддува под капотом «поселились» два перепускных клапана: один для отработавших газов, а другой для того, чтобы перегонять излишний воздух из коллектора двигателя в трубопровод до компрессора. Этот клапан также управляется давлением во впускном коллекторе. Таким образом, частота вращения ротора турбины при сбросе газа уменьшается незначительно, и при последующем нажатии на педаль задержка подачи воздуха составляет десятые доли секунды – это время закрытия клапана.

Сегодня стали применять такой способ регулирования подачи воздуха, как изменяемый угол наклона лопаток компрессора. Идея давняя, а вот воплотить ее долго не могли — в качестве примера назовем новейший агрегат наддува «опелевских» дизелей «Экотек».

Еще одна проблема применения турбин – это их маленький срок жизни, хотя в последнее время удалось значительно увеличить это время. Частота вращения ротора турбины должна быть очень велика – 150-200 тысяч об/мин. До последнего времени срок службы всего агрегата ограничивала именно долговечность подшипников. По сути, это были вкладыши, подобные вкладышам коленчатого вала, какие смазывались маслом под давлением. Изнашивание таких подшипников скольжения было, конечно, велико, однако шариковые не выдерживали огромной частоты вращения и высоких температур. Выход нашли не так давно, когда удалось создать подшипники с керамическими шариками. Сперва это сделали японские фирмы, а затем и шведский СКФ, и тогда машины с такими подшипниками появились на дорогах. Однако достойно изумления не применение керамики – подшипники заполнены постоянным запасом пластичной смазки, то есть канал от штатной масляной системы двигателя не нужен! На очереди – металлокерамический ротор турбины, который примерно на 20% легче изготовленного из жаростойких сплавов, да и к тому же обладает меньшим моментом инерции.

По своему воздействию на характеристику крутящего момента двигателя турбокомпрессор схож с механическим центробежным. Но «опосредствованная» система привода позволяет настраивать характеристики турбокомпрессора в более широком диапазоне, выравнивая изначальные дефекты кривой крутящего момента мотора. Турбины низкого и высокого давления на сравнительно «маломерных» двигателях Volvo, Volkswagen или Saab.

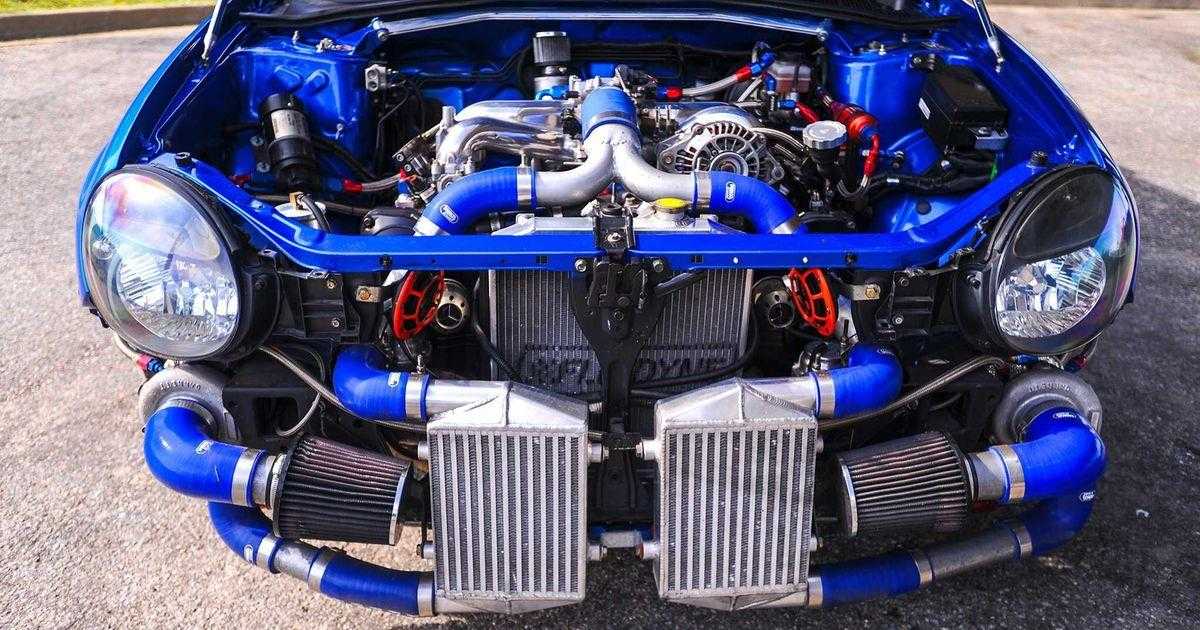

Что касается «битурбо» и «твинтурбо», то вместо одной турбокомпрессорной установки здесь используются две – параллельно (бывает и последовательно, но реже). Каждый ротор поменьше, полегче, менее инерционен, более отзывчив. И управлять диапазонами их работы при последовательном наддуве можно по- разному, добиваясь нужной конечной характеристики.

Ротор турбокомпрессора, к сожалению, нельзя сделать большим! И все потому, что чем больше диаметр турбины, тем выше ее момент инерции. Стало быть, даже если водитель при разгоне порезче надавит на педаль акселератора, быстрого ускорения все равно не получится: нужно будет ждать, пока турбина наберет соответствующие обороты. Следовательно, турбину следует сделать как можно мельче по диаметру. Но поступление воздуха зависит от окружной скорости лопаток, которая тем меньше, чем меньше диаметр ротора: остаётся только умножать обороты, хотя и тут есть ограничение – на этот раз со стороны допустимых нагрузок на материалы. Вот и используют несколько турбин с меньшим диаметром в параллель.
