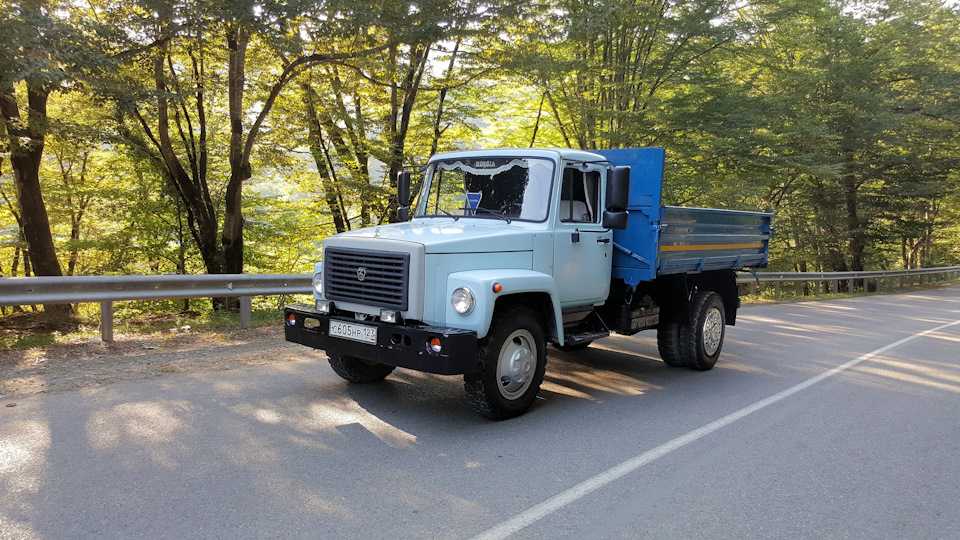

Технические характеристики самосвала газ-саз-3507 и его основных модификаций

Основные типы двигателей, устанавливаемых на ГАЗ 3507:

Бензиновые модификации комплектуются четырехтактным карбюраторным мотором модели ЗМЗ-513.10, представляющим собой агрегат с V-образным расположением цилиндров, жидкостной системой охлаждения и системой рециркуляции отработанных газов. Конструкция мотора включает ГБЦ, клапанный механизм OHV и алюминиевые блоки. Двигатель ЗМЗ-513.10 отвечает экологическим требованиям Евро-2. Для него характерны неприхотливость к качеству топлива и надежность. Рекомендуемый тип топлива: бензин АИ-80 и А-76 (специальная настройка позволяет функционировать на бензине АИ-92).

Характеристики мотора ЗМЗ-513.10:

• рабочий объем – 4,25 л;
• номинальная мощность – 92 (125) кВт (л.с.);
• частота вращения – 2250 об/мин;
• количество цилиндров – 8;
• степень сжатия – 7,6;
• минимальный удельный расход топлива – 286 (210) г/кВт в час (г/л.с. в час);
• ресурс до капитального ремонта – 300000 км.

Для дизельных версий ГАЗ 3507 используется 4-тактный двигатель Д-245.7, выпускаемый Минским моторным заводом. Агрегат имеет очень удачную конструкцию и считается одним из наиболее надежных силовых установок. Расход топлива у дизельных версий заметно ниже, чем у бензиновых. Мотор Д-245.7 имеет жидкостное охлаждение, промежуточное охлаждение наддувочного воздуха и газотурбинный наддув. По уровню экологичности двигатель уступает модели ЗМЗ-513.10.

Характеристики мотора Д-245.7:

• рабочий объем – 4,75 л;
• номинальная мощность – 90 (122,4) кВт (л.с.);
• частота вращения – 2400 об/мин;
• количество цилиндров – 4 (рядное расположение);
• степень сжатия – 17;
• минимальный удельный расход топлива – 215 (158) г/кВт в час (г/л.с. в час).

Более поздние версии оснащаются дизелем ЯМЗ-534, являющимся одной из последних разработок Ярославского моторного завода. Создание мотора велось совместно со специалистами австрийской компании AVL. Подобные агрегаты не выпускает больше ни одно российское предприятие. ЯМЗ-534 представляет собой турбированный L-образный двигатель с непосредственным впрыском, соответствующий экологическому классу Евро-4. В конструкции агрегата применены каталитический нейтрализатор и система рециркуляции отработавших газов (EGR).

Характеристики двигателя ЯМЗ-534:

• рабочий объем – 4,43 л;
• номинальная мощность – 136-215 л.с.;
• частота вращения – 2300 об/мин;
• максимальный крутящий момент – 735 Нм;
• количество цилиндров – 4;
• степень сжатия – 17,5.

Возможные неисправности грузовика

Помимо относительно легких неисправностей, ремонт которых не занимает много времени, есть и более серьезные проблемы. В первую очередь речь идет о проблемах с гидравликой.

При длительной эксплуатации отмечаются незначительные протекания гидравлических элементов. Схема грузовика устроена таким образом, что при небольшой протечке ходовые качества ГАЗ не снижаются.

С одной стороны, водитель продолжит движение до места, где есть инструменты для ремонта. С другой стороны, автомобиль длительное время остается без надлежащего технического осмотра. Водители не придают появившейся течи значения, в результате через 1-2 месяца автомобиль приходит в негодность. Помимо гидравлической жидкости, у грузовика часто выходят из строя гидроцилиндры.

Так выглядит гидроцилиндр для подъема кузова ГАЗ САЗ 3507

• жесткая погрузка и разгрузка;
• перевозка негабаритных вещей;
• езда по грунтовой дороге;
• эксплуатация в суровых погодных условиях.

В зависимости от интенсивности езды водитель обязан каждые 3 месяца делать профилактический осмотр

В первую очередь внимание уделяется гидравлической системе, корпусу и двигателю. Несмотря на то что схема транспортного средства не включает детали, которые проблематично найти, не нужно допускать серьезные поломки

Проблема заключается в том, что 1 поломка нередко провоцирует цепную реакцию. К примеру, начавшаяся течь гидравлической жидкости приводит к тому, что схема запуска двигателя выходит из строя. Временный, на первый взгляд простой, дефект обернется длительным и дорогостоящим ремонтом. Если планируется длительная поездка, настоятельно рекомендуется взять с собой материал для проведения ремонта в пути следования

В первую очередь нужно обратить внимание на гидравлически трубки, гидроузлы, крепления кузова и масло

Схема АБС ГАЗ 3309

Схема АБС ГАЗ 3309 — антиблокировочная система АБС, обеспечивающее эффективное торможение и минимальный тормозной путь, предотвращая блокировку колес, находящихся в менее благоприятных по сцеплению условиях на льду.

ГАЗ 3309

Схема АБС ГАЗ 3309 представляет собой четыре датчика АБС в колёсных узлах автомобиля, три модулятора на пневмоусилителях, блока управления АБС, кнопки диагностики ABS, сигнализатора неисправности АБС и жгута АБС, соединяющего датчики и модуляторы блока управления на схеме АБС ГАЗ 3309.

Схема АБС ГАЗ 3309

Схема АБС ГАЗ 3309: 1 компрессор; 2 – воздухоосушитель с пневматическим регулятором; 3 – регенерационный воздушный баллон; 4 – защитный двухконтурный клапан; 5 – датчик падения давления воздуха; 6 – воздушный баллон; 7 – кран слива конденсата; 8 – тормозной двухсекционный кран с рычагом; 9 – датчик частоты вращения ротора АБС; 10 – тормозной механизм с ротором АБС на ступице; 11 – манометр электрический; 12 — зуммер; 13 – сигнализатор аварийного хода поршня и падения уровня тормозной жидкости; 14 – сигнализатор ABS; 15 – бачок двухсекционный; 16 – пневмоусилитель с главным цилиндром; 17 фильтр; 18 – датчик аварийного хода поршня; 19 – клапан контрольного вывода; 20 – модулятор АБС; 21 – блок управления АБС; 22 – датчик включения сигнала «СТОП»; 23 – датчик манометра; 24 – лампа сигнала «СТОП»; 25 – датчик падения уровня тормозной жидкости; 26 – шумоглушитель

Надрамное устройство

Надрамное устройство для монтажа самосвальной грузовой платформы выполнено в виде 3-х отдельных узлов: балок передней и задней, плюс надрамника.

Передняя балка – это полый брус, изготовленный из гнутого металлопрофиля. К верхней плоскости балки приварены два кронштейна для установки резиновых буферов, к нижней плоскости — кронштейны для её крепления к раме автомашины. На концах балки, при помощи боковых накладок, приварены оси опор передних опорных кронштейнов платформы, а также кронштейны крепления переднего бокового фонаря и боковой защиты.

Надрамник – это сварная рамная конструкция, которая закреплена болтами на раме автомашины. Состоит он из двух продольных балок, которые связаны поперечинами. К поперечинам приварены опора гидроцилиндра с опорной пятой. Сюда, с помощью четырёх болтов и крышки крепления, установлена нижняя шаровая опора гидравлического цилиндра. На левой продольной балке надрамника находится предохранительный упор – для фиксации поднятой назад платформы. Также на надрамнике имеются резиновые буферы.

Задняя балка также сделана из прямоугольного профиля. К верхней её плоскости приварены опорные кронштейны и опоры, с которыми взаимодействуют задние опорно-поворотные устройства платформы, а к боковым и нижней плоскостям – кронштейны 16 для крепления этой балки к раме автомобиля. К задней балке также приварены кронштейны для крепления задних фонарей, держателя номерного знака, заднего бокового габаритного фонаря и контурного огня.

Для смягчения динамических ударов и снижения шума (в частности, при движении самосвала с порожним кузовом) предусмотрены резиновые буферы. Четыре специальных фиксатора предназначены для фиксации грузовой платформы в транпортном её положении.

Кабина

ГАЗ 3507 комплектуется металлической 2-дверной кабиной капотного типа. В салоне могут свободно разместиться 2 человека. Кресло водителя регулируется по высоте и углу наклона спинки. Основные органы управления и рычаг контроля гидропривода корпуса установлены перед водителем. На приборной панели присутствуют датчики, показывающие состояние основных систем машины. Внутри имеется отопительная система для поддержания нормальной температуры в зимнее время (кондиционер отсутствует). Для бензиновых версий рулевое управление выполнено в формате глобоидного червяка, для дизельных моделей – системой «винт-шариковая гайка». Гидравлического усилителя для ГАЗ 3507 не предусмотрено (доступен в качестве опции для малого количества дизельных версий). При эксплуатации в салоне ощущается шум и вибрация, потому для дальних переездов модель используются очень редко. Спальная зона в кабине отсутствует.

Автомобиль имеет простое устройство и неприхотлив в эксплуатации

Базовый двигатель ГАЗ 3507 можно самостоятельно заменить на более мощную модель, чтобы увеличить проходимость техники. Самосвалы часто приходится использовать в условиях бездорожья, поэтому мощный силовой агрегат будет необходим для нормальной работы. Штатный мотор показывает приличные результаты, но для эксплуатации на вязком грунте его мощности может не хватить.

Обслуживание и ремонт ГАЗ 3507 не доставляют много хлопот. Кабина с капотом обеспечивает удобный доступ ко всем узлам и агрегатам автомобиля. Понятное устройство двигателя упрощает его починку. Силовой агрегат вообще не прихотлив в эксплуатации и не слишком требователен к качеству горюче-смазочных материалов. Все системы самосвала отлично приспособлены к работе в суровых отечественных условиях. Запчасти унифицированы с другими серийными автомобилями ГАЗ, так что приобрести их не составит труда.

Внешнее оформление ГАЗ САЗ 3507 не отличается изяществом. Сразу понятно, что автомобиль создан для хозяйственных целей. Но о техническом оснащении конструкторы позаботились. Удобные зеркала заднего вида имеют внушительные размеры и позволяют водителю четко контролировать ситуацию на дороге. Осветительные приборы соответствуют международным требованиям по безопасности. Тормозная система хорошо продумана и отрегулирована, поэтому проблем с экстренной остановкой грузовика также не возникает. Самосвал имеет довольно компактные габариты для спецтехники данного класса, поэтому обладает хорошей маневренностью и управляемостью на дороге. Владельцы кроме всего прочего отмечают высокую курсовую устойчивость автомобиля в любых условиях движения.

Цена ГАЗ 3507 зависит от года выпуска автомобиля, пробега, установленного двигателя. Также существует некоторая региональная зависимость. Так в крупных городах цены на технику примерно в полтора раза выше. Хорошую модель реально приобрести за 800-950 тысяч рублей. Если штатный двигатель был заменен на более мощный, стоимость техники перевалит за 1 миллион рублей.

ГАЗ-33086 «Земляк»: самосвал от Горьковского завода

Самосвалы ГАЗ-33086 «Земляк» стали прародителями целого модельного ряда машин на базовом полноприводном шасси. Техника специально создавалась для сложных местностей. Причем универсальность машины позволяет использовать ее как в сельском хозяйстве, так и в строительстве.

ГАЗ-33086 «Земляк» самосвал: технические характеристики

Самосвалы ГАЗ-33086 «Земляк» предназначены для перевозки сыпучих промышленных и сельскохозяйственных грузов. На базе шасси 33086 Горьковского завода были созданы машины ГАЗ-САЗ-2506, которые и стали, собственно, самосвалами. Проходимость шасси и высокая грузоподъемность базовой техники позволили получить универсальный продукт, пригодный для тяжелых условий.

Кузов

В самосвале особое внимание уделяется конструкции кузова. Самосвал ГАЗ-САЗ-2506 на базе ГАЗ-33086 «Земляк» оснащается металлическим прямобортным кузовом, к которому, по желанию заказчика, поставляются надставные борта

Подъем осуществляется гидравлическим механизмом с одним цилиндром. Управление самосвалом — механическое.

Разгрузка производится на три стороны. Опционально устанавливаются: тент, уплотнители и усилители бортов, и прочие дополнительные системы. Грузоподъемность техники составляет 4 тонны.

Двигатель и трансмиссия

Базовое шасси ГАЗ-33086 «Земляк» оснащается дизельным четырехтактным двигателем с рядным расположением цилиндров марки Д-245.7 Е2. Мотор принадлежит ко второму экологическому классу. Двигатель охлаждается жидкостной системой, дополняется турбонаддувом с охладителем наддувочного воздуха. Рабочий объем четырех цилиндров составляет 4,75 л. Степень сжатия — 15,1.

Максимальная частота вращения коленвала достигает 2400 об/мин, при этом силовой агрегат выдает 117,2 л.с./86,2 кВт мощности. Максимальное значение крутящего момента равняется 413 Нм и достигается при 1500 об/мин.

В агрегате с двигателем устанавливается пятиступенчатая механическая синхронизированная коробка передач. Для обеспечения проходимости используется раздаточная коробка с механическим управлением, прямой и понижающей передачами. Максимальная скорость движения самосвала ГАС-САЗ-2506 составляет 90 км/ч по дорогам с твердым покрытием. Контрольный расход топлива — 16 литров на 100 км при 60 км/ч транспортной скорости.

Ходовая часть

Подвеска самосвала ГАЗ-33086 «Земляк» и созданного на его базе ГАЗ-САЗ-2506 представляет собой зависимый рессорный механизм. На передней и задней оси устанавливаются гидравлические амортизаторы. Тормозная система — гидравлическая, двухконтурного типа. В качестве основного элемента используются колодочные барабанные тормоза. Рулевой механизм снабжен гидроусилителем для облечения управления автомобилем.

Габаритные размеры

• длина — 6476 мм;
• ширина — 2399 мм;
• высота по крыше кабины — 2031 мм;
• высота с надставными бортами — 2918 мм;
• полная масса — 7940 кг;
• снаряженная масса — 4490 кг;
• масса перевозимого груза — 3450 кг.

Рабочие характеристики

• внутренние габариты платформы — 3516х2280х620 мм;
• высота с надставными бортами — 1250 мм;
• объем базовой платформы — 5 м3;
• объем платформы с надставными бортами — 10 м3;
• угол опрокидывания назад — 50 градусов;
• угол опрокидывания вбок — 45 градусов;
• направление разгрузки — на три стороны;
• управление КОМ — механическое.

Получите выгодное предложение от прямых поставщиков:

Устройство

ГАЗ 3507 имеет уникальную конструкцию, позволяющую выполнять разгрузку с трех сторон (назад, вправо, влево). Дополнительно автомобиль комплектуется надставными бортами (задним, передним, боковыми). Подъем платформы осуществляется посредством телескопического гидроцилиндра, имеющего выдвижные звенья. Нижняя и верхняя его опоры (шаровые) находятся по центру надрамника и платформы. Сторону опрокидывания водитель может выбрать путем освобождения съемных штырей шарниров у основания платформы. При левом свале освобождаются два правых шарнира, при правом – два левых, при заднем – два передних. Самосвальный кузов пользуется спросом, поскольку имеет минимальное время разгрузки.

Передача энергии с двигателя на платформу осуществляется посредством коробки отбора мощности, которая управляется рычагом непосредственно из кабины. Сам рычаг имеет 2 фиксированных положения – «подъем» и «нейтраль». На корпусе коробки отбора мощности крепится масляный насос.

Кабина предназначена для двух человек. Построена она достаточно удобно, но по уровню комфорта существенно уступает иностранным аналогам.

ГАЗ 3507 оснащается механической коробкой передач с 4 ступенями. Данный элемент отличается повышенной надежностью. Модель унаследовала однодисковое сухое сцепление и одинарную гипоидную главную передачу. Для рулевого управления применяется пара глобоидный червяк и 3-гребневый ролик.

Сзади кабины (между рамой и кузовом) находится масляный бак. Он выполнен из тонких штампованных листов стали. Внизу имеется специальная пробка, вверху – масляный фильтр.

Комфорт управления машиной Горьковским автозаводом не всегда воспринимался в качестве приоритета. ГАЗ 3507, несмотря на улучшения, унаследовал многие проблемы предшественника. Так, гидравлического усилителя рулевого управления у базовых версий автомобиля нет, потому для поворота руля требуется прилагать повышенное усилие. Приборную панель оснастили датчиками от прежней модификации в слегка переработанной форме. Они позволяют контролировать состояние ключевых систем автомобиля. Вибрация ощущается в кабине довольно сильно, а шумоизоляция оставляет желать лучшего. Именно потому ГАЗ 3507 применяется, преимущественно, для внутригородских и пригородных перемещений. Однако иногда модель используют и для дальних перевозок. Спального места в автомобиле не предусмотрено.

Сцепного устройства в ГАЗ 3507-01 нет, потому для работы с прицепом данная модификация не предназначена.

Проблемных мест у автомобиля немало. Наиболее часто трудности возникают с металлическим кузовом. Он слабо защищен от внешнего воздействия, а при превышении нагрузки (излишний груз на ГАЗ 3507 возят довольно часто) начинает расходиться. Даже усиления в виде дополнительных швеллеров и планок на остове не помогают. Нередко протекает и гидравлика (манжеты, шланги) с гидроцилиндрами и кранами.

Однако серьезных проблем поломки ГАЗ 3507 не доставляют, поскольку запчасти на модель редко бывают в дефиците и стоят недорого. Починить оборудование несложно и быстро. Именно эта особенность автомобиля и ценится российскими потребителями. ГАЗ 3507 продолжает оставаться одним из наиболее дешевых машин-перевозчиков на отечественном рынке в своем классе.

Внешний вид и технические характеристики

Имеющий обозначение ГАЗ-3507 самосвал построен на основе шасси, укороченного на 152 мм. Уменьшению подвергаются боковые лонжероны рамы, которые подрезаны сзади. Одновременно убирается кормовая поперечина вместе с буксировочным прибором. К лонжеронам крепятся симметричные крюки, которые предназначены для вытаскивания застрявшего автомобиля. На машинах используется рядный 4-цилиндровый дизель или V-образный 8-цилиндровый бензиновый мотор.

Установка редуктора отбора мощности и связанного с ним рычага управления повлекли изменение конфигурации пола кабины и декоративного резинового покрытия. Кронштейн крепления запасного колеса смещен назад, что вызвано компоновочными соображениями.

Шасси дорабатывается заводом ГАЗ, Саранский завод автосамосвалов монтирует только дополнительное оборудование и кузов. На боковине рамы размещен 16-литровый штампованный резервуар для хранения запаса гидравлической жидкости. Узел оборудован стержневым индикатором уровня, смонтированным в заливной горловине. В конструкцию сливного трубопровода включен фильтр.

Для монтажа надстройки самосвала 33507 применяется дополнительная рама и 2 поддерживающие балки. Фронтальная поперечина оснащена точками для крепления резиновых опорных буферов. Дополнительная рама предназначена для установки управляющего гидравлического цилиндра, предохранительного элемента и резиновых упоров. Применение резиновых буферов позволило снизить уровень шума при движении порожнего самосвала. Задняя балка служит в качестве опоры для шарниров платформы, а также для монтажа задней светотехники и регистрационного знака.

Грузовая платформа изготовлена из стального проката и листа, детали соединяются при помощи сварки. При движении узел удерживается от самопроизвольного опрокидывания 4 фиксаторами с ручным управлением. Боковые борта оснащены шарнирными петлями, на части самосвалов применяется механизм облегченного закрытия узлов. Внутри платформы имеются предохранительные скобы, предотвращающие движение бортов внутрь.

На поверхности бортов имеются точки крепления резиновых демпферов, снижающих шум при движении грузовика. Для перевозки сыпучих грузов используется герметизация стыков деталей кузова при помощи резиновых уплотнителей, которые входят в комплект поставки автомобиля.

Для управления разгрузкой используются 2 рычага, расположенных в кабине водителя, которые переключают коробку отбора мощности и регулируют угол подъема (при помощи 3-клапанного крана). В гидравлической системе установлен ограничительный клапан, не допускающий роста давления свыше 115-120 кгс/см². Срабатывание устройства соединяет нагнетательную магистраль со сливным каналом.

Редуктор отбора мощности представляет собой пару шестерен, которые размещены в отдельном корпусе. Агрегат крепится к картеру коробки передач при помощи болтов, линия разъема оснащена прокладкой из паронита, предотвращающей утечку смазки. К корпусу редуктора крепится шестеренный масляный насос с автоматической регулировкой внутренних зазоров. Для подъема платформы применен телескопический 3-звенный цилиндр, имеющий суммарный ход 667 мм.

Габариты и технические характеристики самосвала 350701:

• длина — 6471 мм;
• ширина (по боковым бортам) — 2456 мм;
• высота (с надставными бортами) — 2878 мм;
• высота с поднятым кузовом — 3714 мм;
• площадь платформы — 8 м²;
• допустимый угол подъема — 50 и 45° (назад и в стороны соответственно);
• время понятия кузова с грузом — 15 сек.;
• время обратного хода платформы — 15 сек.;
• расход горючего на 100 циклов подъема и опускания кузова — 3,5 л;
• контрольный расход топлива (для версии с инжектором) — 19,6 л на 100 км;
• грузоподъемность — 4250 кг;
• вес снаряженного — 3600 кг;
• полная масса — 8000 кг;
• скорость движения с полной нагрузкой — 90 км/ч.

Эксплуатационные качества

Двигатель определяет многие эксплуатационные характеристики ГАЗ-САЗ-3507. Так, обеспечивается возможность перевозки 4,125 т груза (4,325 т — с надставными бортами) на модели 3507-01 и 4,1 т — на 35072. При этом снаряженная масса первой модификации равна 3,6 т (надставные борта увеличивают ее на 200 кг), полная — 8 т. Для 35072 аналогичные параметры без надставных бортов равны 3,69 т и 7,94 т соответственно.

Грузовик 35071 способен транспортировать 4 т, а 35072 — 3,95 т. Значения снаряженной и полной массы для первой версии составляют 3,94 и 8,09 т, а для второй — 4,08 и 8,18 т. Также отличается расход топлива. Бензиновые версии тратят на 100 км при 60 км/ч 19,6 л, а дизельные — 14 л. Максимальная скорость равна 95 км/ч для 35072-10 и 90 км/ч — для прочих модификаций ГАЗ-3507 (САЗ).

Устройство

ГАЗ 3507 имеет колесную формулу 4 на 2. В основе конструкции лежит клепаная штампованная рама. В сравнении с ГАЗ 3307 она короче на 152 мм. Передняя подвеска оборудована двусторонними гидравлическими телескопическими амортизаторами. Она крепится на 4 полуэллиптических продольных рессорах. Задняя подвеска имеет схожую конструкцию, но вместо амортизаторов имеет дополнительные рессоры. В базовой версии машина комплектуется 20-дюймовыми колесами с пневматическими шинами.

Все версии ГАЗ 3507 оборудованы 5-ступенчатой механической трансмиссией с высокой надежностью. В состав КПП входит одинарная гипоидная главная передача и однодисковое сухое сцепление. Привод осуществляется на заднюю ось.

Тормозная система построена на барабанных механизмах и имеет пневмогидравлический привод. Ручной тормоз оборудован тросовым приводом.

Дизайн ГАЗ 3507 не отличается изяществом, поскольку приоритетом при создании автомобиля были показатели функциональности, а не привлекательности. В техническом плане машина имеет все необходимое. Компактные габариты делают самосвал маневренным и свободно управляемым на любой местности. Мощные осветительные приборы позволяют двигаться в темноте, а большие зеркала заднего вида обеспечивают контроль ситуации на дороге.

ГАЗ 3507 оснащается 2-дверной металлической кабиной, позаимствованной у предшественника (ГАЗ 3307). Салон рассчитан на 2 человек и оборудован отопителем (кондиционера не предусмотрено). Кресла можно регулировать по углу наклона спинки и по высоте. Все органы управления, включая рычаг управления гидроприводом корпуса, находятся в салоне перед водителем. Рулевое управление у бензиновых модификаций представлено глобоидным червяком, у дизельных версий – рулевой системой типа винт-шариковая гайка. У большинства моделей ГАЗ 3507 отсутствует гидравлический усилитель, потому поворот требует дополнительных усилий. Однако некоторые дизельные модификации комплектуются гидроусилителем. При работе в кабине ощущается вибрация и шум, потому технику применяют для внутригородских и пригородных перевозок. Для дальних маршрутов ГАЗ 3507 используются крайне редко (спальное место отсутствует).

Машина имеет уникальную схему построения, поскольку ее кузов может разгружаться с 3 сторон. Подъем выполняется при помощи телескопического гидроцилиндра с выдвижными звеньями. Верхняя и нижняя опоры располагаются по центру платформы и надрамника. Сторона опрокидывания (назад, влево, вправо) выбирается посредством освобождения съемных штырей шарниров, находящихся у основания платформы. Для левого свала освобождаются правые шарниры, для правого – левые, для заднего – передние. Длительность разгрузки кузова остается минимальной независимо от выбора стороны разгрузки. Отбор мощности мотора для подъема платформы выполняется с использованием коробки отбора мощности с шестеренчатым маслонасосом НШ-32У-3Л.

ГАЗ-САЗ-35071: конструктивные особенности :: SYL.ru

В производственной программе завода ГАЗ всегда присутствовали грузовые автомобили средней грузоподъемности. Предприятие выпускало их в виде полноценного бортового варианта или в виде шасси, которое поставлялось на другие предприятия для оснащения различными надстройками.

Самосвал на новом шасси

Много лет подряд производством самосвалов на шасси горьковских грузовиков занимался специализированный Саранский завод автосамосвалов. Продукция САЗ широко применялась в сельском хозяйстве и коммунальных службах.

Во второй половине 80-х годов Горьковский автозавод освоил производство нового базового грузовика ГАЗ 3307 с бензиновым двигателем. В 1994 году начался выпуск дизельной версии грузовика с индексом 3309. Оба типа шасси поставляются в Саранск, где на них собирают самосвалы с трехсторонней разгрузкой. Дизельный вариант грузоподъемностью 4000 кг имеет обозначение ГАЗ САЗ 35071.

На самосвальных шасси применяется рама, укороченная на 152 мм в задней части. На задней поперечине отсутствует буксирный прибор, но установлены крюки на лонжеронах. Еще одним отличием является смещение кронштейна запасного колеса ближе к заднему мосту.

С горьковским дизелем

В первоначальном виде базовое шасси 3309 оснащалось четырехцилиндровым дизелем с наддувом ГАЗ 5441. Мотор с принудительным воздушным охлаждением развивал мощность до 116 л. с. Внешне дизельный грузовик можно отличить по высокой трубе для забора воздуха в двигатель, расположенной на левой стороне кабины. Характеристики ГАЗ САЗ 35071 позволили очень быстро вытеснить менее экономичные бензиновые машины.

Двигатель от трактора

Но в середине 1997 года производство моторов серии 5441 внезапно было признано нерентабельным и приостановлено на неопределенный срок. Для оснащения грузовиков вновь возвратили бензиновые моторы ЗМЗ. Но вскоре дизель вернулся назад, только теперь это был четырехцилиндровый ММЗ Д245.7, производства моторного завода в Минске.

Двигатели этого семейства устанавливаются на распространенные трактора МТЗ. Автомобильный вариант двигателя оснащен измененной системой жидкостного охлаждения и турбиной. Самосвалы с таким 125-сильным мотором сохранили прежнее обозначение ГАЗ САЗ 35071.

Оборудование самосвала

Автомобиль оснащается стандартной двухместной кабиной, расположенной за двигателем. За ней на отдельной вспомогательной раме установлена цельнометаллическая платформа площадью около 8 м2.

Борта сбоку и сзади смонтированы на поворотных шарнирах и могут откидываться. Откидные элементы снабжены механизмами облегчения закрывания. Фиксаторы бортов ручные. Перед разгрузкой нужный элемент раскрепляется. Стандартная платформа имеет высоту бортов 62 см. Однако они могут быть увеличены до 1,25 м с помощью штатных надставных панелей. Благодаря таким бортам объем платформы вырастает в два раза, что очень удобно для перевозки легких и габаритных грузов.

Для опрокидывания платформы ГАЗ САЗ 35071 оснащен телескопическим цилиндром с гидравлическим приводом. Эта деталь состоит из трех секций, которые дают максимальный ход — 670 мм. Запас масла для системы находится в 16-литровом бачке на лонжероне рамы. В его заливной горловине имеется фильтр и индикатор уровня. Второй фильтр установлен на магистрали подачи масла в насос.

Давление в приводе системы опрокидывания создается шестеренчатым насосом НШ 32УК-3, установленным на коробке отбора мощности. Отбор крутящего момента на привод насоса осуществляется от шестерни промежуточного вала коробки передач. Направление разгрузки выбирается положением клапанов крана управления. Для фиксации платформы в поднятом состоянии имеется механический упор.

Управление разгрузкой ГАЗ САЗ 35071 осуществляется из кабины водителя. Для этого предназначены два рычага – одним включается отбор мощности, вторым выбирается направление разгрузки. Под установку этих рычагов в кабине используется оригинальная панель пола с вырезами.

www.syl.ru

Подробное описание «ГАЗ-САЗ-35071»

Автомобиль «ГАЗ-САЗ-35071» выпускается Саранским заводом автосамосвалов на базе модели 3309 Горьковского завода. Машина относится к среднему классу общего назначения, имеет цельнометаллический кузов.

Применение автомобиля

Разработка прекрасно зарекомендовала себя на селе в процессе перевозки и механизированной разгрузки продукции сельскохозяйственной отрасли. Широко используется она и в промышленном производстве для транспортировки сыпучих материалов: песка, щебня. Считается хорошим помощником в сфере ЖКХ и городского хозяйства.

Основные характеристики

«ГАЗ-САЗ-35071» комплектуется дизельным двигателем Д2457Е3 мощностью 119 л. с. Грузоподъёмность самосвала – 4090 кг. Максимальная скорость — около 90 км/ч. При скорости около 60 км/ч на каждые 100 км затрачивается 14 л топлива. Кузов с откидными металлическими бортами. Объём – 5 м3. Габариты автомобиля – 6476х2400х2456. Комфортабельная кабина предусмотрена для двух человек.

Некоторые особенности эксплуатации

«ГАЗ-САЗ-35071» (самосвал) рассчитан на эксплуатацию в регионах с умеренным климатом при температуре от –45 °C до +45 °C.

Конструкция позволяет сваливать груз на три стороны, что расширяет область его использования. Возможность бокового сваливания груза позволяет работать в стеснённых условиях. При выборе стороны разгрузки освобождаются штыри опорных шарниров. Например, при свале налево вынимаются два правых штыря. При разгрузке направо – пара левых. При заднем свале – освобождаются передние штыри. Машина может комплектоваться надставными бортами. Тогда объём платформы «ГАЗ-САЗ-35071» равняется уже 10 м3.

Надставные панели могут быть изготовлены из металлической сетки или из листов. Они используются при перевозке легковесных сельскохозяйственных грузов: капусты, травяной измельчённой массы и тому подобного материла. Техника комплектуется по желанию заказчика специальным тентом с элементами крепления для обеспечения сохранности перевозимого груза.

Подъём платформы осуществляет телескопический гидравлический цилиндр с тремя выдвижными плунжерами. Саранский самосвал «ГАЗ-САЗ-35071» нельзя использовать при работе в карьерах, а также для перевозки строительного раствора и бетона. Машина рассчитана на эксплуатацию по дорогам общего назначения в России и в странах ближнего зарубежья. Хорошо себя чувствует на грунтовых дорогах и даже в полевых условиях, лишь бы состояние грунта обеспечивало нормальную проходимость техники. Вот и все подробности об особенностях данного автомобиля, которыми мы хотели поделиться.

hochyvseznat.ru

Чем оборудован самосвал

Расположение основных узлов самосвала ГАЗ-САЗ-35071

Самосвал ГАЗ-САЗ-35071 оборудован стандартной кабиной на 2 места, за которой находится цельнометаллическая платформа площадью 8 м

2

на вспомогательной раме. По периметру платформа имеет борта, которые сзади и по бокам откидываются. Откидывающиеся элементы смонтированы на поворотных шарнирах и снабжены специальными устройствами для облегчения закрывания. Фиксация производится вручную. В нужный момент разгрузки они раскрываются.

В стандартном исполнении высота бортов самосвала — 62 см. Их можно наращивать до 1,25 м посредством наставных панелей. Увеличение высоты позволяет получить объем кузова больше в 2 раза. Таким образом, повышается вместимость, что удобно при перевозке габаритных и легких грузов.

Гидроцилиндр опрокидывания

Гидроцилиндр опрокидывания ГАЗ-САЗ-35071

Платформа ГАЗ САЗ-35071 опрокидывается при включении телескопического гидроцилиндра. Он состоит из 3-х элементов, обеспечивающих наибольший ход 670 мм. Резервуар с маслом для гидросистемы объемом 16 л находится на раме. Давление в гидроприводе создается шестеренчатым насосом НШ 32УК-3, расположенным на КОМ. Крутящий момент к приводу насоса передается от промежуточного вала КПП.

Необходимое направление разгрузки устанавливается переключателями крана управления. В поднятом положении платформа фиксируется механическим упором. Водитель управляет разгрузкой и подъемом платформы непосредственно из кабины. Один рычаг включает отбор мощности, а вторым выбирается направление разгрузки. Рычаги выведены на специальную панель с вырезами, расположенную на полу.

Профилактический осмотр агрегатов

Технические неисправности легче предупредить, нежели пробовать их потом устранить. В полной мере это справедливо по отношению к универсальному грузовику ГАЗ. Конкурентным преимуществам машины стал доступный прайс и наличие необходимого парка запасных частей. При этом в инструкции по эксплуатации указаны сроки обязательного прохождения ТО.

Грузовые перевозки сопряжены со множеством рисков, поэтому необходимо выбрать надежный и относительно недорогой автомобиль. Таковым во всех отношениях является ГАЗ. Срок его гарантийной эксплуатации — 35 лет при условии соблюдения рекомендаций завода-изготовителя.

Грузовик ГАЗ САЗ 3507 с наращенным деревянным бортом

К таковым относится забота о швах на кузове и водительской кабине. Для большей надежности они обрабатываются каждые 4 месяца. На втором месте находится гидравлическая система кузова ГАЗ. Не следует ее перегружать или использовать чрезмерно интенсивно. Аккуратность и разумное поведение водителя и грузчиков — основа длительной безаварийной эксплуатации проверенного временем грузовика.
