Как настроить и отрегулировать задний переключатель скоростей велосипеда

Методика: как правильно настроить на велосипеде задний переключатель скоростей Шимано?

Процедура ремонта и отладки узлов цепной передачи должна проводиться на чистой веломашине. Обязательно следует поднять заднее колесо, для чего подвешивают раму на крючке или же готовят специальную подставку.

Подготовительный процесс

Как сказано выше, грамотную настройку предваряет тщательная очистка. Иногда даже такая процедура способна благотворно повлиять на работоспособность механизмов. Технологические моменты подготовительных работ заключаются в следующем:

Почистить переключатель и кассету звездочек.
Очистить от старой смазки ролики натяжителя.
Вымыть и смазать цепь.

Далее нужно освободить торос, для чего винты натяжения у манетки и на заднем перебрасывателе вкручивают до упора. Тросик из зажимного винта следует вытянуть, но снимать его вовсе не обязательно. Не помешает осмотреть его с целью обнаружения повреждений и при необходимости обработать смазкой.

Как наладить ограничитель высоких передач?

Для юстировки цепь устанавливают в положение высокой передачи, когда задействованы самая малая звезда сзади и большая спереди

Для тех, кто интересуется, как на горном велосипеде настроить задний переключатель скоростей, важно запомнить – суть юстировки заключается в установке задней маленькой звезды в одну линию с роликами натяжителя. Реализация этой задачи осуществляется за счет вращения регулировочного винта H:

по часовой стрелке – рамка отклоняется в сторону большой звездочки;
против часовой стрелки – рамка смещается к внешней стороне.

Как отрегулировать ограничитель низких передач?

Функционал ограничительного винта L состоит в предотвращении переброса цепи за пределы большой звезды. Неправильная наладка может привести к заклиниванию цепи в промежутке между звездой и спицами или невозможности включения низкой передачи.

Перед процедурой наладки нужно установить цепь так, чтобы она находилась сзади на большой звездочке, а спереди – на маленькой. Винт L максимально выкручивается, чтобы переключатель двигался без ограничений. Цель настройки – выставить ролики натяжителя и большую заднюю звезду в одну плоскость. Задача выполняется при помощи вращения винта L:

по часовой стрелке – узел перебрасывателя смещается в сторону малой звездочки;
против часовой стрелки – узел перемещается в сторону колеса.

Как отладить натяжение троса?

Технологический процесс прост – достаточно отладить переход между двумя соседними звездами, индексная система смены передач устроена так, что переключение будет отрегулировано на всех звездах кассеты:

натянуть трос рукой и зафиксировать его крепежным болтом;
окончательная наладка осуществляется вращением пустотелого винта с барабаном (позиция 2 на рисунке), цепь должна легко переходить с одной звезды на другую и обратно при одном нажатии на манетку.

По завершении регулировки заднего переключателя скоростей Shimano на горном велосипеде следует надежно натянуть и закрепить тросик

Важно, чтобы он лег в направляющую канавку. Если работы выполнены правильно, то при вращении педалей цепь работает бесшумно и не соскакивает в сторону

Настройка натяжителя цепи

Натяжитель представляет собой узел перебрасывателя, который обеспечивает оптимальную жесткость цепной передачи. Чрезмерное натяжение не только затрудняет передвижение цепи, но и изнашивает систему переключения передач. Ослабленное же состояние препятствует четкому переходу.

Отладка узла натяжителя выполняется по схеме:

Установить цепь сзади на самую большую звездочку, а спереди – на самую малую.
Если при передвижении цепи ролик натяжителя задевает кассету, то нужно закрутить винт натяжения (позиция 3 на рисунке) так, чтобы зазор между ними составлял около 5 мм.
Установить цепь сзади на самую маленькую звездочку, а спереди – на самую большую, и повторить операцию, описанную в пункте 2.

Что делать если не получается настроить задний переключатель скоростей велосипеда

Существует несколько методов решения этого вопроса. Но если стандартная инструкция настройки не сработала, для настраивания заднего переключателя скоростей нужно:

демонтировать цепь, снять тросик;
перевести переключатель в положение цепи на наименьшую звезду;
использовать регулировочные болты (так можно натянуть трос);
установить регулирующие болт Н в крайнее положение;
переместить деталь под названием параллелограмм к большой звезде и отрегулировать положение болта L.

Регулятор фиксируется болтами. Его необходимо выставить в крайнее положение. После чего, цепь необходимо сместить в таком порядке: передняя кассета – самая большая по диаметру звезда, задняя наоборот – наименьшая.

Какие детали помогают настроить переключатели скоростей

Многоскоростной горный или городской велосипед оснащён несколькими передачами и даёт новые возможности. На нём гораздо легче покорять вершины, ездить по неровностям, даже выполнять различные трюки. Чтобы получать удовольствие от велопрогулок, нужно правильно настроить переключатель скоростей.

Тем, кто впервые решил самостоятельно разобраться с механизмом переключателя, нужно сначала ознакомиться с деталями трансмиссии и их функциями.

Трансмиссия — это совокупность деталей велосипеда, которая позволяет взять на себя часть нагрузки велосипедиста. Она также помогает ездить по сложным поверхностям, например, по горам.

Знание устройства современных велосипедов помогает правильно настроить переключение скоростей

Подробно останавливаться на каждой части велосипеда мы не будем. Рассмотрим лишь некоторые элементы, которые входят в состав трансмиссии.

передний переключатель помогает цепи перемещаться по ведущим звёздам системы. Крепится к раме в районе педалей;
система — часть переднего переключателя. Состоит и звёзд, различных по диаметру и количеству зубьев, которые крепятся на шатунах специальными болтами;

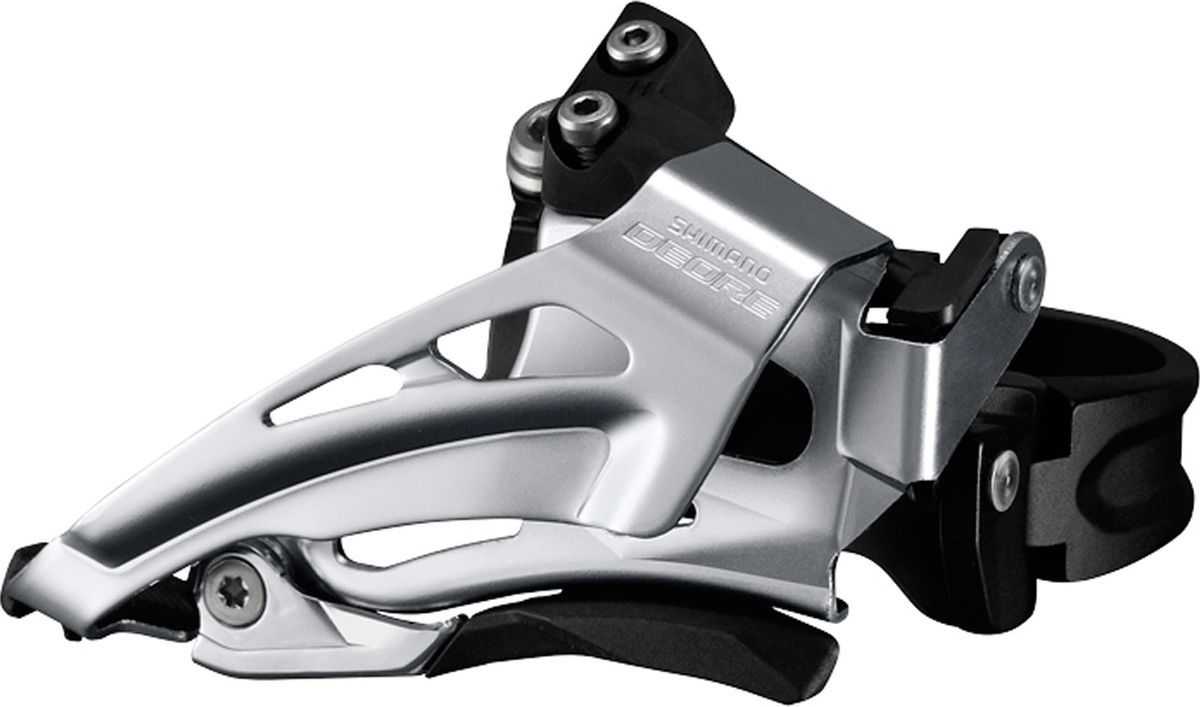

Передний переключатель находится в районе педалей

Задний переключатель расположен на заднем колесе

Самые надёжные цепи — матовые серого цвета. Если цепь имеет желтоватый оттенок — это говорит о её низком качестве. Средними по качеству считаются никелированные цепи.

Цепь велосипеда — важная часть трансмиссии

Манетки крепятся на руле и отвечают за переключение скоростей

Трос трансмиссии соединяет манетку с переключателем

Особенности и разновидности

В линейке продукции Shimano есть большое количество категорий переключателей скоростей в зависимости от их назначения:

Пройдите опрос

для профессионалов;
спортивное оборудование;
любительские.

К профессиональным относятся следующие виды механизма:

Shimano XTR, Deore XT. Устройство отличается повышенной степенью надежности, но относится к разряду дорогостоящих.
Saint. Профессиональная, надежная разновидность, отличающаяся от предыдущих используемым сырьем. При ее изготовлении применяются композитные материалы. Таким образом удается снизить вес комплектующих.

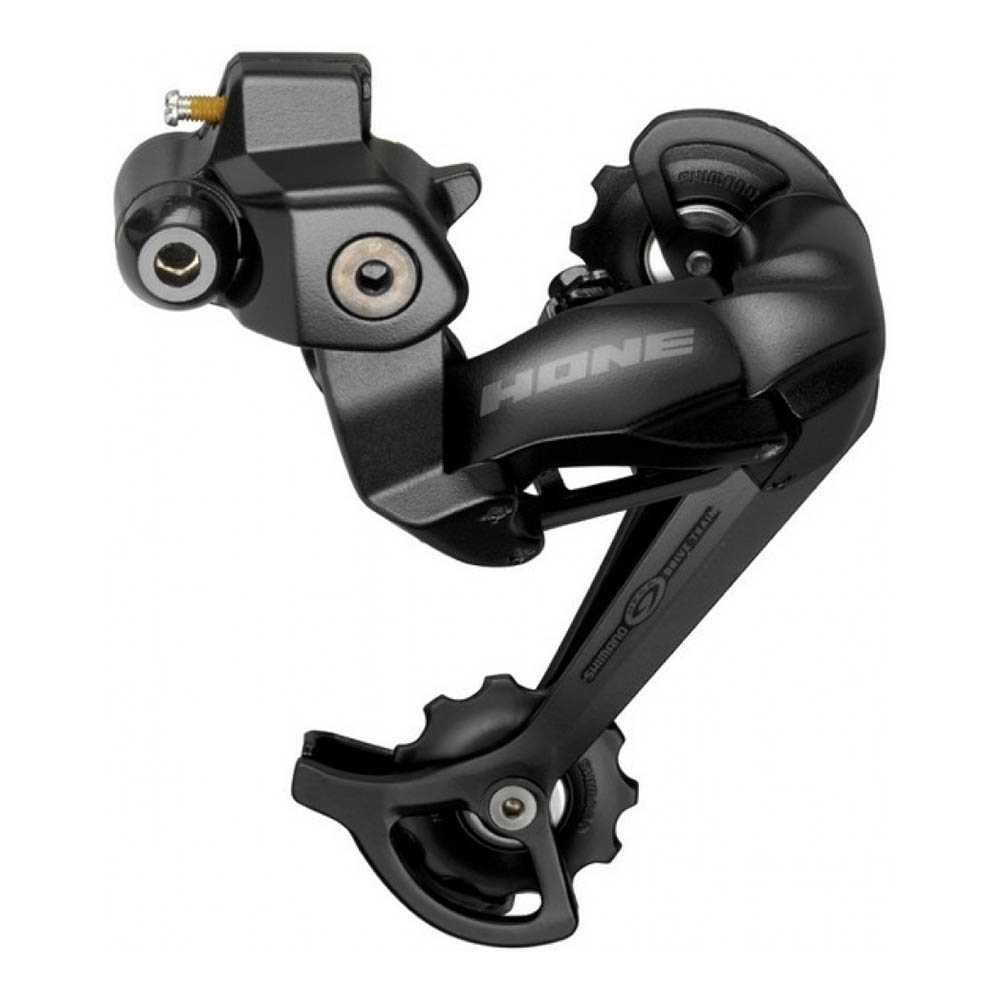

Hone, Deore LX. Продукция высшего класса, но более доступная, чем другие профессиональные механизмы.

Среди спортивного оборудования внимания заслуживает система переключателя скоростей на велосипеде Deore. Данную модель относят к начальной группе. При изготовлении используются детали со сниженным весом и максимальной прочностью.

Спортивной также считается модель Alivio. Она является чем-то средним между любительскими и профессиональными устройствами. Нередко предпочтение отдают именно ей, что обусловлено небольшой массой деталей.

Для переключения передач могут использоваться любительские механизмы:

Acera. Способен выдержать большие нагрузки. Нередко новички используют механизм неправильно, поэтому производители сделали его неприхотливым. При регулировке переключения скоростей на велосипеде Shimano в данном случае не требуется высокая точность.
Altus. Доступное устройство для начинающих велосипедистов. Предназначено для спокойных прогулок по парку и городским улицам, не предполагающих высоких нагрузок и частых переключений скорости.
Shimano Tourney. Механизм не предназначен для экстремальной езды. При эксплуатации Shimano Tourney нередко возникают непредвиденные ситуации.

Настройка переключателя скоростей Shimano, независимо от разновидности, осуществляется по одной схеме. Все механизмы функционируют одинаково, считаются взаимозаменяемыми.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм. Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Натягиваем тросик и фиксируем его крепежным болтом. Причем, делать это нужно рукой, плоскогубцы применять в данном случае неуместно.
Вращаем пустотелый винт с барабанчиком и натягиваем трос таким образом, чтобы при одном щелчке и нажатии манетки перебрасыватель легко и беспрепятственно(без задержек даже на секунду) переходил с одной звездочки на другую и обратно.

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Чтобы ничто не мешало ходу перебрасывателя, ослабляем регулировочный винт с маркировкой «L».
Медленно проворачиваем педали и одновременно перебрасываем цепь на самую большую звездочку сзади.
Проворачиваем регулировочный винт с маркировкой «L», тем самым добиваясь выравнивания перебрасывателя в положении, когда его ролики и самая большая звездочка кассеты находятся на одной линии.

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Цепь переводится на самую маленькую звездочку спереди и самую большую сзади.
Обращаем внимание на вращение роликов натяжителя – если в момент перебрасывания цепи он задевается за звезду в кассете, то нужно закрутить винт натяжения цепи. Путем этого действия устанавливается зазор между цепляющимися элементами в 5 мм.
Цепь переставляется на самую большую звездочку спереди и самую маленькую сзади, попутно проверяется уровень натяжения цепи в таком положении.

Настройка ограничителя низких передач «L» (3)

Ограничительный винт низких передач (4) предотвращает
переключение
цепи за пределы большой звезды. Если винт будет недостаточно
затянут, это приведет к заклиниванию цепи между спицами и большой
звездой, а то и к попаданию роликов в спицы. В противном
случае, если его
перетянуть — будет невозможно
переключиться на самую большую звезду.

Для данной настройки следует перевести шестеренки
в положение самой низкой передачи: маленькая звезда спереди
и большая сзади, а также максимально выкрутить
регулировочный винт, чтобы
предотвратить какое-либо ограничение движения
переключателя. Для правильной
настройки нужно выровнять ролики и большую звезду. Закручивая
винт«L» по часовой
стрелке, рамка переключателя смещается в сторону малых звезд;
против часовой — в сторону спиц.

Следует вращать педали осторожно,
так как
не отрегулированный переключатель может сбросить цепь между спицами и
большой звездой.

Настройка переключателей в домашних условиях

А сейчас разберемся, как самому настроить скоростную систему. Переключатели на велосипедах с многозвездочной трансмиссией делятся на передние и задние. Последние наиболее уязвимы при катании в разнообразных дорожных условиях, риск их повреждения выше по сравнению с передними, а вот настройку надо проводить в самом начале. Очевидно, что задний переключатель обслуживает больше звезд, поэтому и настраивать его дольше.

Внимание! Если присутствуют повреждения, а натяжитель располагается не параллельно раме и кассете, то правильно отрегулировать систему не получится!

Настройка заднего переключателя:

Для начала понадобятся винты L и H – они видны хорошо, искать не надо. Также присутствуют тросовый регулятор, натяжной и фиксирующий винты.

При помощи H ролик выравнивается с маленькой задней звездочкой. Закручиванием винта L выставляем ролик на одну прямую с большой задней звездой.
Выставить самую высокую скорость на манетке.
Натянуть и зафиксировать трос при помощи болта-фиксатора.
Большие передачи должны включаться без помех, в противном случае с помощью регулятора тросик немного ослабляется. Дополнительная натяжка понадобится, если передачи плохо сбрасываются.

Собственно, сама настройка произведена, осталось отрегулировать точность переключения. Особенно это касается систем с большим количеством звезд. Для этого цепь устанавливается на большую звезду сзади и маленькую – спереди. Подкручиванием натяжного винта добиваемся оптимального положения ролика – максимально близко от кассеты. То же самое надо проделать и наоборот: установить цепь на максимальную звезду спереди и минимальную – сзади. Ролик не должен тереться о кассету, просто располагаться рядом с ней.

Как правильно настроить переключатель спереди:

Проверить крепление устройства.
На минимальной скорости сбросить натяжение троса.
Винтом L создать зазор между корпусом переключателя и цепью (1 мм).
Закрепить трос регулировочным болтом.

Аналогичное следует проделать и с H-винтом. Должна быть выставлена максимальная скорость, а величина зазора с цепью не должна превышать одного миллиметра.

Настройка скоростей на обоих велосипедных переключателях проводится до тех пор, пока цепь не будет свободно перебрасываться с одной звезды на другую. Если она идет трудно, необходимо отрегулировать правильное положение троса с помощью настроечного болта.

После всех манипуляций проверяется вся система. Для этого надо прокатиться на велике и попробовать все рекомендуемые соотношения передач. Отметим, что на горных велосипедах регулировка трансмисии – это обычная периодическая процедура, и если вдруг передача пошла туго, не спешим делать выводы о поломке, а делаем то, что описано выше.

Не стоит думать, что качественная трансмиссия не нуждается в настройке системы переключения. Да, возможно, для комплектующих от shimano это надо будет делать реже, но рано или поздно все равно придется столкнуться.

Только что мы познакомились с простым способом настройки переднего и заднего переключателей. Действительно ли это нужно? Регулировка механизма переключения необходима трансмиссии, как шины колесу. Своевременная помощь «узлу движения» позволит не только решить текущие проблемы, но и предупредить их в будущем. Вовремя устраняйте все возникшие неудобства и катайтесь с удовольствием!

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Трансмиссионные звезды скоростного велосипеда: рекомендации по использованию

Велосипеды с открытой системой передач оснащены двумя переключателями, которые отвечают за перескок цепи с одной звезды на другую на ведущей и ведомой кассетах, соответственно. Для справки, ведущие звезды – это передние или «шатунные», ведомые – задние, у ведущего колеса. Выходит небольшой парадокс, как и в нумерации звездочек.

Передние отсчитываются «от мала до велика». Стандартный набор кассеты – три звезды. Первая – самая маленькая, или низшая, передача. Далее идет вторая, средняя передача и завершает систему самая большая, «высшая» звезда.

Задние передачи считаются наоборот: наибольшая звезда соответствует первой, а самая маленькая – наивысшей передаче. Количество звездочек в несколько раз превышает набор передних, поэтому на каждую передачу в передней кассете подбирается по нескольку задних.

Устройства переключения цепи управляются манетками на руле: левая – передним, правая – задним. Первое правило перехода на другую скорость – не путать их друг с другом. Перескок цепи происходит только во время движения велосипеда вперед вращением педалей. Менять передаточное отношение в накате, как на планетарной втулке, недопустимо.

Еще несколько важных рекомендаций по переключению:

последовательно, через каждую звездочку;
перед въездом на подъем подбирать передачу заранее;
избегать чрезмерного давления на педали при перебросе цепи.

И еще: никогда не экспериментируем с трансмиссией, вращая педали в противоположную сторону!

За высшие передачи спереди отвечает самая большая звезда и несколько самых маленьких. Такое положение цепи обеспечит минимальное время разгона, высокую скорость и накатистость. Для стандартных систем трансмиссии 3*7 (8) это будет положение «3» спереди и от «1» до «5» сзади. В более скоростных и точных системах переключения передач диапазон подбираемых звезд расширяется.

Ничто не мешает? Включаем повышенные передачи

Средняя передняя звезда активируется при появлении на пути небольших препятствий: ветер, слой песка на дороге, пологие холмы, а также неровности на дорогах. В системе 3*8 для второй звезды низший предел задней кассеты смещается на одну, а высший – на две звезды назад. Рекомендуемые положения: 2*3, 2*4, 2*5 и 2*6. Положение цепи «вторая спереди, третья сзади» приближает скоростной велосипед к характеристикам синглспида. Более низкие передачи уменьшают скорость, увеличивая проходимость.

На горном велосипеде активно используются передаточные отношения с положением цепи на первой передней звездочке. Диапазон задних звезд варьируется от 6 до 8. Низшие передачи используются в жестких условиях: извилистые трассы, грязь, песок, ухабистая грунтовка и крутые подъемы. Скорость передвижения минимальна, при этом сохраняется частота педалирования и нагрузки на ноги.

Категорически не рекомендуется пользоваться высшими передними и низшими задними звездами, и наоборот. Злоупотребление такими экспериментами быстро выведет из строя звезды, цепь и весьма дорогие переключатели. Вообще, перекос цепи между передней и задней кассетами присутствует даже при нормальном положении, так что усугублять его – себе дороже.

Как надо (слева) и нельзя (справа) ставить цепь

Если говорить об ощущениях, то велосипедист при неправильном положении цепи будет чувствовать от скоростного байка один дискомфорт. Правильное использование передаточных отношений – залог успешного катания и долгого срока службы трансмиссионного механизма!

Диагностика текущего состояния

Точность переброса цепи зависит не только от выставленных регулировок. Роль также играет положение перекидки относительно звёзд и отклонения геометрии рамки от номинальной формы. Бывает и такое, что трос попросту порвался и переключатель банально не работает. Именно поэтому этап диагностики мы поместили перед описанием полной процедуры регулирования.

Почему не переключаются скорости спереди при переходе с 1-й на 2-ю или со 2-й на 3-ю

Причина, по которой цепь не перебрасывается на передние большие звезды без дополнительной натяжки, состоит в растянутом тросике. При таком раскладе необходимости в настройке с «нуля» нет. Достаточно покрутить барашек шифтера и все станет на свои места.

Выкрутите барашек на 1 оборот и пробуйте переключаться на месте, подняв заднее колесо и вращая педали. Если цепь по-прежнему свободно не переходит на большие звезды, то крутите барабан на пол-оборота и пробуйте пользоваться перекидкой на месте вновь. Повторяйте серию «поворот на ½ оборота – проверка» до тех пор, пока переключения в обе стороны не станут точными.

Добившись четкого переброса на месте, проедьтесь, и испытайте работу переднего блока скоростей. Под нагрузкой настройка может показаться не такой идеальной, поэтому придется покрутить барабанчик в ту или иную сторону в пределах ½ оборота и тут же проверить новое положение в процессе езды.

Отчего цепь не перебрасывается на переднюю большую звезду

Если с 1-й звездочки на 2-ю цепка переходит беспрепятственно, а со 2-й на 3-ю не переключается, то дело в неправильном граничном положении передней перекидки. Сбить его можно в процессе ремонта:

Неправильно подобран кареточный картридж: длина вала не соответствует паспортной документации на велосипед.
Неверно выставлен ограничитель перемещения рамки по большой звезде (болт Н).

Почему передний переключатель трется о цепь

Чтобы понять, в чем дело, одного такого симптома недостаточно. Уточните, на какой именно передаче трет:

Задевает на средней звезде. Используется перекошенная передача или недотянут/перетянут трос.
Цепляет только на первой звездочке. Неверно настроено ограничение рамки (болт L), цепь сильно перекошена или перетянут тросик.
Трется на самой большой звезде. Плохо отрегулирована граница по большим передачам (болт Н), перекошена цепь или недотянут трос.

Как исправить дефекты

Идеально работать переключатель скоростей и собственно велосипед будет при новом (или не очень старым) тросе, с абсолютно целыми рубашками (и не пересохшими!) и не деформированными (или в малом объеме) звездами и цепью.

Если трос всего лишь растянулся, то нужно его будет просто подтянуть. Но если трос порвался, то без замены этого элемента не обойтись. Процесс замены троса не сложен, главное четко придерживаться рекомендаций специалистов:

раскрутить фиксационный винт троса, который располагается на перекидке;
вытянуть из рубашек трос;
если необходимо, то разобрать манетку и вытянуть трос из нее;
в специальный паз в манетке нужно вставить новый трос, причем, в паз должен войти именно металлический наконечник троса;
весь трос смазать специальной смазкой, жалеть расходный материал не нужно;
трос пропустить через рубашки;
на раме имеются специальные пазы, в которые заправляются рубашки;
на передке трос закрепить винтом.

Если рамка заднего переключателя скоростей стоит криво, то это может означать только одно – петух погнулся. Если это не критично, то поправить петух можно руками – нужно взять в руку задний переключать, который закреплен на петухе, а другой рукой – придерживать раму. Медленно вытягиваем проблемный элемент трансмиссии (петух) до относительно ровной постановки.

Обратите внимание: такой «ремонт» петуха является временным решением проблемы переключения скоростей. Дело в том, что петух – это расходный материал, который нужно вовремя менять, а не постоянно ремонтировать/вытягивать

В некоторых случаях владелец велосипеда обращает внимание на деформированный задний переключатель (передний крайне редко страдает при ударе) – его также можно вернуть в исходное положение с помощью рук. Но если задний переключатель деформирован слишком сильно, то его целесообразно заменить

Обратите внимание: выполнив специфические манипуляции по ремонту погнувшихся/деформированных деталей, не стоит слишком долго пользоваться велосипедом – это может закончиться падением, очередной поломкой в самые неподходящие моменты. А в некоторых случаях такая безалаберность может привести и к дорожно-транспортному происшествию!

Как производится настройка заднего переключателя скоростного велосипеда Шимано: подробная инструкция

Среди новичков бытует мнение, что лучше не лезть в механизм переключения. Аргумент – не умею, все собью. Однако бояться нечего – самостоятельная регулировка тормозов на горном байке не сложнее наладки трансмиссии. К тому же, индексная система переключения передач сконфигурирована таким образом, что сломать ее нельзя. Процесс стоит начинать с подготовительных мероприятий.

Подготовка к операции

Грамотная наладка немыслима без очистки механизмов. Иногда достаточно тщательной чистки привода для перевода перебора передач в адекватное русло. Очистительные мероприятия заключаются в следующем:

Почистить перебрасыватель и кассету.
Вымыть цепь и нанести на нее смазку.
Отмыть ролики от старой смазки.

В завершение подготовительного этапа настройки переключателя задней трансмиссии Шимано производится отсоединение дерейлера от троса – выкручивается винт и тросик отводится в сторону (снимать его не обязательно). Перед этой операцией установить самые маленькие звезды сзади и спереди, руководствуясь рекомендациями, как правильно переключать передачи на велосипеде без вреда механизмам.

Технология регулировки заднего переключателя на примере Shimano Tourney

Для полноценной отладки механизма специалисты рекомендуют снимать цепь. Это общий случай. Вникнув же в суть проблемы потери работоспособности, эта манипуляция может и не потребоваться.

Начальная настройка

Суть базовой наладки – выставить граничные положения переключателя. В этом случае желательно цепочку снять – так будет удобнее. Став сзади велосипеда, выполняем такие операции:

Винтом регулировки ограничения самой высокой передачи (Н) добиться расположения в одной плоскости роликов перебрасывателя и самой маленькой звезды кассеты. Есть один секрет – если устройство не новое и располагает люфтами, ролики выставляются не в одну линию с крайней звездой кассеты, а со смещением от втулки буквально на волосок.
Преодолевая усилие пружины, переместить рукой дерейлер в крайнее левое положение (ближе к втулке) и, вращая винт L, обеспечить совмещение плоскости роликов с линией самой большой звездочки. Опять же, если наблюдалось затрудненное перебрасывание на заднюю звезду с наибольшим количеством зубьев, переключатель стоит сместить на несколько микрон ближе к спицам.
Поставить цепь.

Окончательная регулировка

Перечисленные переходы обязательно выполняются при установке нового «переклюка». Отдельную актуальность базовая наладка может приобрести в случае глубокой ревизии привода, рубашек и тросов, но не всегда. Главный критерий возникновения потребности в регулировке ограничительных точек – нарушение четкости перехода цепи в крайние положения.

Дополнительные приспособления

Обычно настройка на нормальную работу заднего переключателя Шимано ограничивается быстрой подналадкой. Для ее выполнения необходимо вывесить заднее колесо, для чего потребуется одно из перечисленного:

Ремотная стойка.
Подставка для заднего колеса.
Гладильная доска.
Помощь друга.

Теоретические и практические аспекты юстировки

Суть окончательной регулировки или подналадки в процессе эксплуатации – задать требуемое для отличной работы манетки натяжение троса. Добиться этого можно путем совершения таких манипуляций:

Натянуть рукой трос и затянуть винт на переключателе. Тросик должен попасть в канавку шайбы болта.
Выставить на штифтере задней трансмиссии вторую передачу.
Откручивать барабан натяжения троса, находящийся либо на манетке, либо на перебрасывателе до тех пор, пока цепь не будет уверенно находиться на второй звезде (натягивать тросик).
Проверить четкость перебора передач, переключаясь с первой на вторую и обратно. Если цепочка плохо переходит со второй на первую – натянуть трос. В обратной ситуации – ослабить натяжение тросика.

Конструкция системы SIS Index такова, что отрегулировав переключение на двух звездах, автоматически настраивается корректный переброс на всем пакете.
