Роллерные тормоза велосипеда: преимущества и недостатки

Особенности выбора гидравлических прессов

Во время выбора пресса листогибочного гидравлического нужно обращать внимание на некоторые параметры оборудования. Они помогут определить возможности станка:

расстояние между стойками;
высота подъема траверсы;
возможность использования ЧПУ;
диапазон толщины металла;
ассортимент профилей и вставок, а также их наличие;
возможность сквозного движения заготовок.

Листогибочные прессы изготавливаются в стационарном, передвижном вариантах. Для не слишком большого производства может быть достаточно мобильной модели, но она может иметь ограничения по толщине металла, который должен быть обработан под размеры заготовок. В то же время передвижные станки обладают своими преимуществами – они потребляют мало энергии, имеют небольшой вес и могут использоваться на разных объектах.

Гидравлический листогиб стационарного типа позволяет использовать ювелирные возможности оборудования на крупном производстве. Если приобретать варианты с ограничением функциональности, то может появиться вероятность решения не всех поставленных задач. Для нужд средней мастерской достаточно бывает электромеханического листогиба с поворотной балкой. Некоторое оборудование можно изготовить самостоятельно.

Регулировка ободных тормозов

Узнать, как настроить ободные тормоза на велосипеде, вы можете, внимательно изучив инструкцию по их устройству. Кроме того, информация по данной теме в изобилии встречается на сайтах, посвящённых велоспорту. Обычно процесс регулировки ободных тормозов не доставляет абсолютно никаких проблем даже начинающему велобайкеру. Дело в том, что основной операцией по обслуживанию тормозов подобной системы является замена тормозных колодок, поэтому все тонкости здесь будут заключаться в правильности работы с удерживающими их механизмами.

Настройка ободных тормозов велосипеда

Стоит отметить, что в основном большинство современных велосипедов используют такой тип креплений тормозных колодок, как V-Brake. Он характеризуется наличием в их конструкции рычагов раздельного типа, выполненных в виде буквы V. Их соединяет тросик, удерживаемый рубашкой. Именно об обслуживании тормозной системы данного типа мы и расскажем.

Для того, чтобы провести техническое обслуживание ободного тормоза, необходимо:

Разомкнуть тормоз, и с применением усилия извлечь рубашку троса из крепления.
Выкрутить винт крепления его к раме.
Снять механизм тормоза.
Для работы с колодками выкрутить винт фиксации колодок.

При этом следите за тем, чтобы не забыть верную последовательность установки шайб. Дело в том, что они монтируются парами – вогнутая и выпуклая. От того, насколько правильно они установлены, зависит правильность регулировки всей тормозной системы.

Готовые тормозные картриджи должны точно подходить к тормозам велосипеда

Так как самой распространённой операцией является замена колодки тормоза, рассмотрим её. Для этого необходимо будет выполнить все операции, перечисленные выше, и поддеть старую колодку, чтобы удалить её. На освободившееся место устанавливается новая. При выполнении данной работы необходимо быть аккуратным, так как придётся тормозную колодку подгонять по месту.

Внимание! В том случае, когда вы будете устанавливать уже готовые тормозные картриджи, вам придётся внимательно смотреть за тем, чтобы такие картриджи точно подходили именно к этим тормозам. Кроме замены тормозной колодки, выполняют регулировку их на месте, а также контролируют уровень натяжения тросика

Для этого подкручивают до нужного состояния винт, расположенный на тормозном рычаге. В результате такого вращения по часовой стрелке тормозные колодки отдаляются друг от друга

Кроме замены тормозной колодки, выполняют регулировку их на месте, а также контролируют уровень натяжения тросика. Для этого подкручивают до нужного состояния винт, расположенный на тормозном рычаге. В результате такого вращения по часовой стрелке тормозные колодки отдаляются друг от друга.

Кроме того, регулируют и наклон тормозной колодки, ослабив крепёжный винт. Если вы недавно приобрели велосипед, и для вас сложно выполнить самостоятельно описанные процедуры, то для того, чтобы узнать, как настроить тормоза на велосипеде, вам стоит посмотреть видео на данную тему.

Если на велосипед устанавливаются новые колодки, то главное одеть в правильной последовательности прокладки и шайбы

Каково именно воздействие на велосипед?

Езда на велосипеде, который оборудован роллерными тормозами, придает абсолютно новую плавность торможения, комфорт и безопасность. За счет плавности торможения обеспечивается максимально быстрая остановка велотранспорта, без блокировки колес. Это их весомое преимущество перед традиционными дисковыми и ободными тормозными механизмами. Благодаря встроенному в переднюю втулку ABS-модулятору и правильным настройкам роллера, блокировка переднего колеса полностью исключена, будь то на повороте, на грунте или на мокрой дороге. Можно оборудовать велосипед комбинированным способом, установив передний роллерный тормоз, а задний – ножный. Однако и в таком случае почти всегда работать будет передний тормоз, а к комбинированному или ножному обычно прибегают лишь в самых экстренных ситуациях.

Достоинства и недостатки системы роллерных тормозов

Теперь можно подробнее остановиться на преимуществах и недостатках роликовых тормозных систем. Рассмотрим достоинства:

надежность — практически герметичное состояние тормозной системы полностью защищает ее от попадания грязи и влаги. Тормоза будут работать как в дождь, так и в сухую погоду;
прецизионное торможение роликового тормоза — в отличие от ножного тормоза, где момент начала работы зависит от положения педалей, ролики начинают работать мгновенно. Вдобавок велосипедист получает линейную модуляцию тормозного усилия;
не требуется постоянного обслуживания — замкнутая конструкция устройства требует только периодической смазки без необходимости разборки, требуется периодическая замена тормозных колодок (обычно каждые несколько лет, в зависимости от пройденного расстояния);
возможность установки практически на любой байк после замены штатной ступицы на специальную.

Теперь о минусах:

поскольку ролики немного сложнее обычных барабанных тормозов, они имеют больший вес, но эта разница незначительна по сравнению с весом снаряженного велосипеда и велосипедиста;
довольно высокая стоимость по сравнению с обычными тормозными системами. При этом каждый велосипедист сам выбирает между комфортом, безопасностью и ценой (либо установить обычные ободные тормоза и постоянно их обновлять, либо один раз купить роликовый тормоз);
необходимость приобретения специального рукава и установки системы в специализированной мастерской;
не богатый выбор роликовых систем в домашних магазинах. Если велосипедист решит установить такие тормоза, их нужно будет заказать через Интернет.

Только взвесив все за и против, изучив их достоинства и недостатки, вы сможете установить эти довольно дорогие системы на свой байк.

Область применения планетарных втулок

Планетарные втулки используются в основном на городских и прогулочных велосипедах. В связи с тем, что они имеют достаточно большой вес, их очень неудобно использовать на спортивных велосипедах.

Элемент 100 жестко соединен с элементом 22 и, таким образом, вращается с элементом 22. Тормоз 1 и тормоз 2 подключены к раме велосипеда. Второй планетарный механизм имеет две шестерни Р1 и Р2, неподвижно соединенные с несущим валом 201, и поэтому шестерни Р1 и Р2 вращаются вместе с валом 201. Несущий вал 201 закреплен на держателе 200.

Несущая машина 200 представляет собой реакционный элемент и включается с тормозом 1. Шестерня шестерни Р3 и Р4 каждый закреплена на несущем штифте 301 и, следовательно, вращается вместе. Кроме того, каждый планетарный несущий механизм соосно с другими о валу 22, и каждый из планетарных несущих механизмов соединен последовательно.

Спортивные велосипеды в основном применяют для езды на рельефной местности, с множеством ухабов, и если на них будет установлена планетарная втулка, это создаст множество неудобств и проблем.

Поэтому ее лучше устанавливать на велосипеды для городской езды, потому что эти велосипеды не встречают сильных нагрузок и их используют в основном для ровных дорог.

При зацеплении каждая односторонняя муфта блокирует каждый соответствующий планетарный несущий механизм с передаточным отношением 1. Втулка 52 3 с низким трением и входной элемент 22. Для простоты ссылок следующие сборки также могут обычно упоминаться как первый планетарный механизм, второй планетарный механизм и третий планетарный механизм.

Следовательно, предлагаемое устройство содержит велосипед, содержащий раму и, по меньшей мере, одно колесо, прикрепленное к раме, причем рама дополнительно содержит приемник, первую планетарную передачу, расположенную в приемнике, причем первая планетарная зубчатая передача содержит входной элемент, соединенный с кольцевую шестерню, содержащую кольцевую шестерню и кольцевую шестерню, кольцевую шестерню в зацеплении зацепления с шестерней, шестерней и шестерней, прикрепленной к первому держателю, причем первый держатель включен с первым тормозом, между первой несущей и зубчатой шестерней, шестерней, зубчатой шестерней, соединенной со вторым держателем, третьей шестерней и четвертой шестерней, прикрепленной к второму держателю, третьей шестерни в зацеплении зацепления с кольцевым зубчатым колесом, со вторым тормозом, вторую одностороннюю муфту, расположенную между кольцевой шестерней и зубчатым колесом, четвертую шестерню в зацеплении зацепления с выходной звездочкой, колесо, имеющее ступицу, вторую планету расположенную в ступице, и бесконечный элемент для передачи крутящего момента, обученного между первой выходной шестерней передачи планетарной шестерни и второй планетарной передачей.

Поскольку городские байки используют для ежедневной езды, на них лучше всего устанавливать планетарные втулки на 3, 8 и 11 скоростей. Это конечно обойдется дороже, чем обычная классическая втулка, но у планетарной намного больше срок службы, они не ломаются и за счет этого увеличивается износ цепи.

Принцип работы роллерного тормоза на примере Shimano BR-IM55-F

Для начала давайте я опишу принцип работы роллерного тормоза на словах, это будет применимо ко всем моделям. После покажу небольшую наглядную схему и уже потом рассмотрим принцип работы на примере конкретной модели, которой я пользуюсь сам лично — передний роллерный тормоз Shimano BR-IM55-F.

Итак, принцип работы роллерного тормоза схож с работой барабанного тормоза. Я бы даже сказал, что их принципы работы кардинально ничем не отличаются. Разница заключается лишь в том, что в роллерном тормозе используется иной принцип передачи тормозного усилия на колодки. Давайте вникнем в детали, как же это происходит? Когда велосипедист нажимает на тормозную ручку/рычаг, расположенную на руле, та в свою очередь тянет тросик, противоположный конец которого приводит в движение рычаг-эксцентрик внутри роллерного тормоза. Этот рычаг-эксцентрик имеет специальную форму (наподобие цветка) и при вращении его выступы упираются в ролики, ролики же в свою очередь давят на колодки, распирая их, а те упираются в рабочую поверхность тормозного барабана, замедляя его вращение. Поскольку барабан роллерного тормоза непосредственно сцеплен с втулкой колеса шлицами, замедляется и вращение самого колеса велосипеда. Именно таким образом происходит торможение.

Теперь отмечу несколько моментов. Во-перых, роллерный тормоз работает в смазке. Не смотря на то, что смазка наоборот снижает силу трения колодок о тормозной барабан, торможение всё же осуществляется за счёт высокой силы давления колодок на тормозной барабан. В связи с высоким давлением, колодки выдавливают часть смазки из-под себя, однако тончайший слой смазки между колодками и рабочей поверхностью тормозного барабана всё же остаётся, что снижает износ как колодок, так и рабочей поверхности тормозного барабана. Вместе с тем происходит выделение огромного количества тепла, для отвода которого служит радиатор (охладительное ребро), напрессованный на тормозной барабан. Ранние модели роллерных тормозов не имели отдельного радиатора, в них охлаждающую функцию выполнял сам тормозной барабан непосредственно. Во-вторых, в интернете можно встретить описание работы роллерного тормоза, где указывается, что торможение осуществляется за счёт трения и вращения роликов. Это не так. Ролики не участвуют в процессе трения, а лишь передают усилие на колодки. Именно поэтому тормоз и называется роллерным (роликовым) — потому что для передачи усилия на тормозные колодки используются ролики.

Перейдём от слов к схеме, всё что я описал чуть выше, очень хорошо на ней отображено. Схема конечно предельно упрощённая, на ней изображены лишь самые основные элементы конструкции роллерного тормоза, зато она предельно наглядно отображает принцип работы роллерного тормоза. Принцип работы, изображённый на схеме, применим ко всем моделям роллерных тормозов. На схеме изображены следующие элементы тормоза: барабан (внешнее кольцо), три тормозных колодки, шесть роликов и эксцентрик:

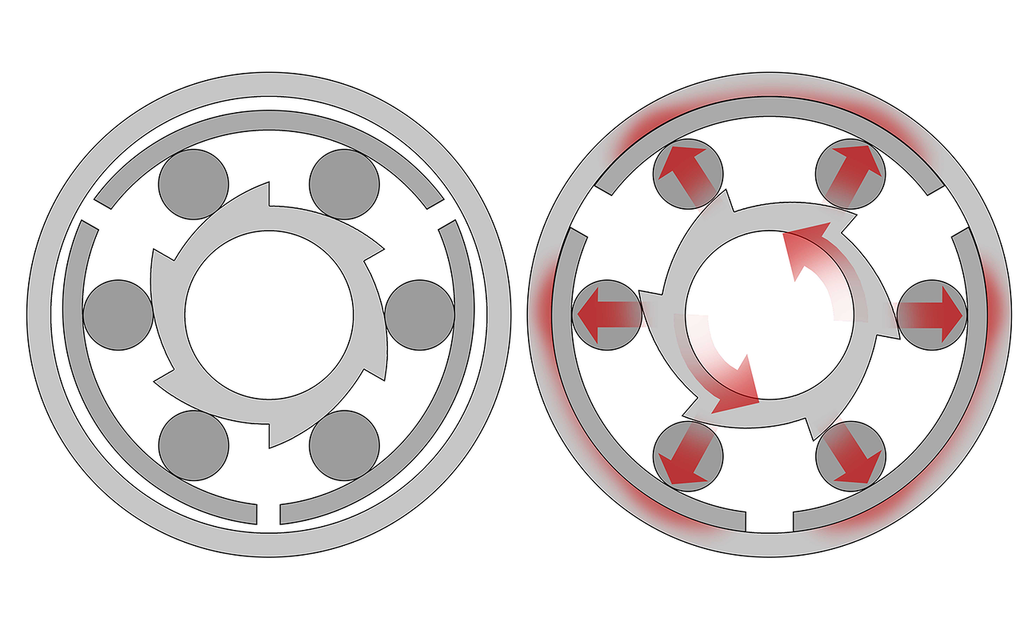

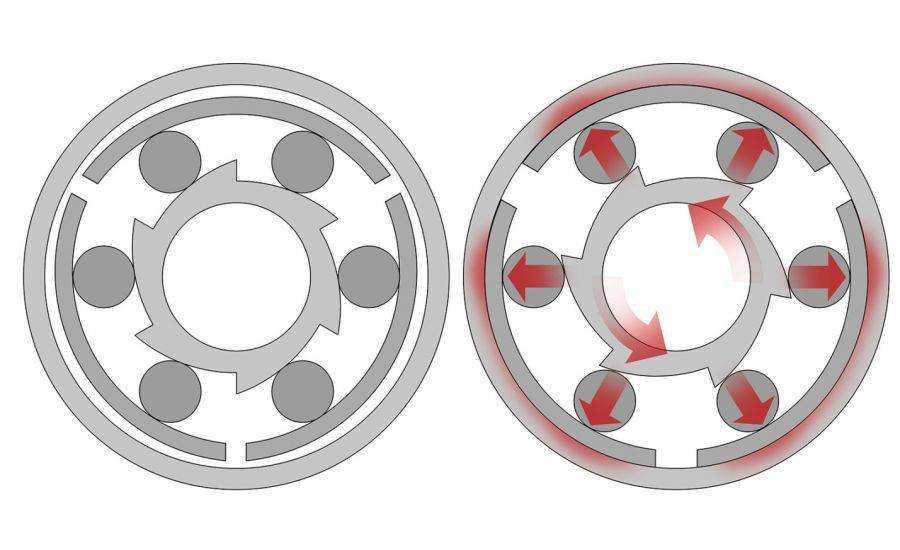

Схематичное изображение принципа работы роллерного тормоза (источник изображения)

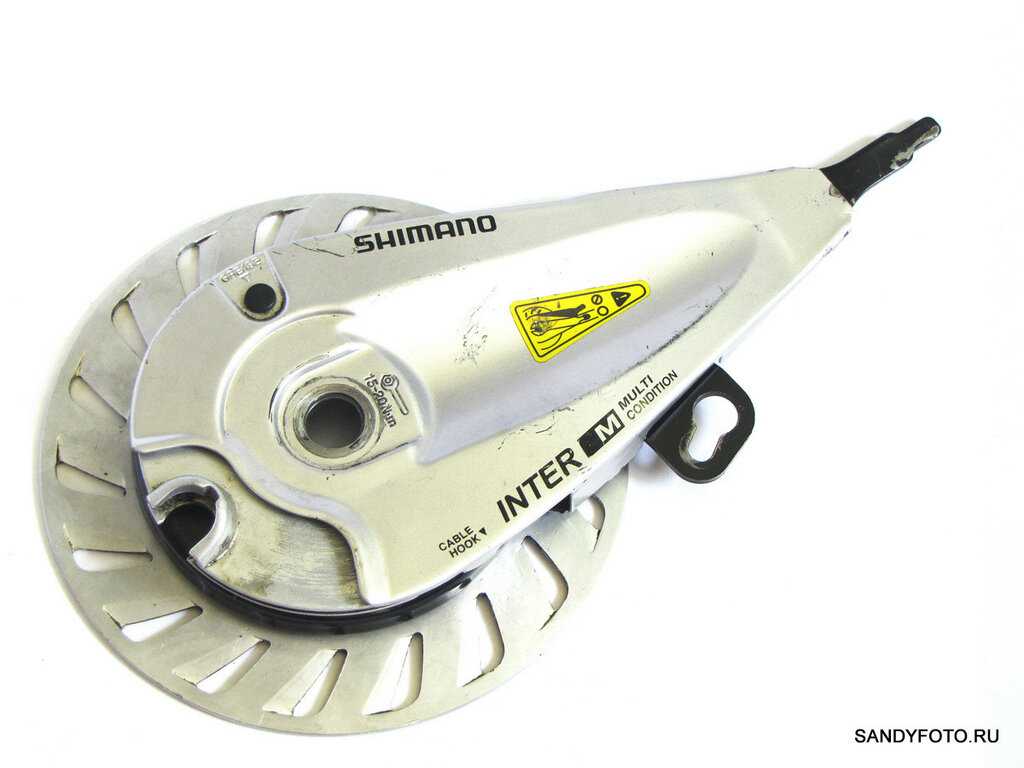

Теперь рассмотрим принцип работы на примере конкретной модели — переднего тормоза Shimano BR-IM55-F. Так выглядит эта модель в сборе, снятая с колеса:

Когда велосипедист выполняет торможение, тросик тянет рычаг-эксцентрик внутри тормоза. Рычаг приводится в движение с помощью отдельной детали. Направление движения рычага указано красной стрелкой. Синими стрелками указано направление вращения тормозного барабана во время движения велосипеда:

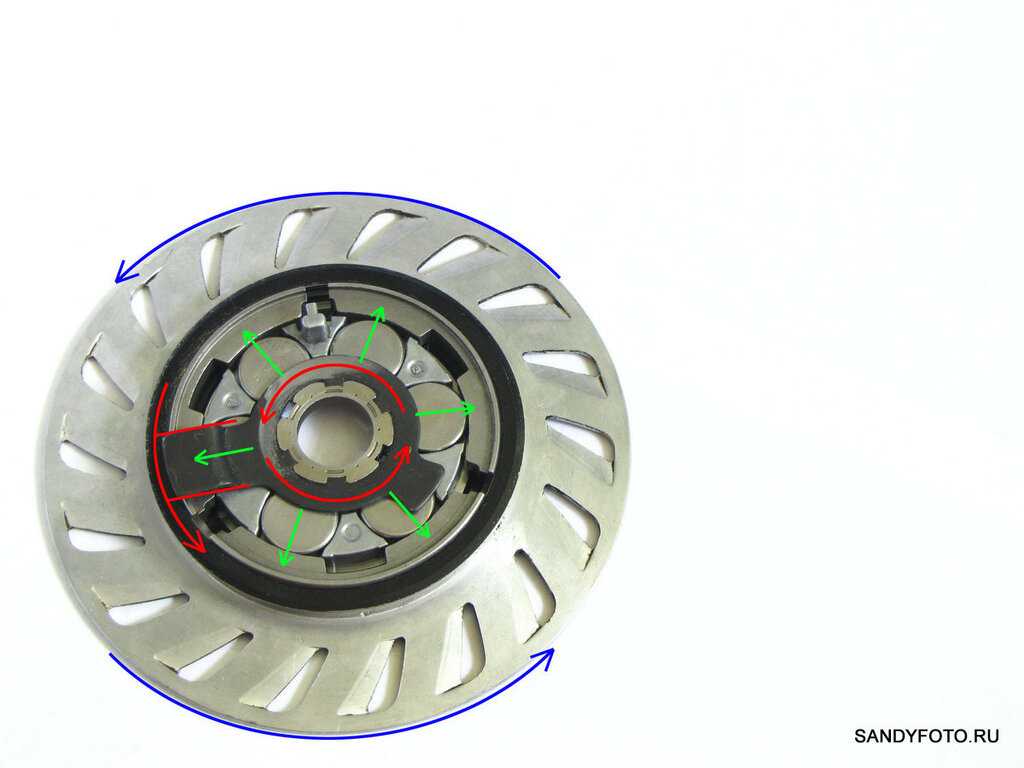

Давайте посмотрим, что же происходит в этот момент внутри тормоза. Для этого снимем крышку тормоза и уберём детали, мешающие обзору. Внутри тормоза происходит следующее: рычаг-эксцентрик движется и выступами упирается в ролики, которые давят на тормозные колодки, они же в свою очередь упираются в рабочую поверхность вращающегося тормозного барабана. Синими стрелками указано направление вращения тормозного барабана, красными стрелками указано движение рычага-эксцентрика, зелёными стрелками указано направление движения роликов:

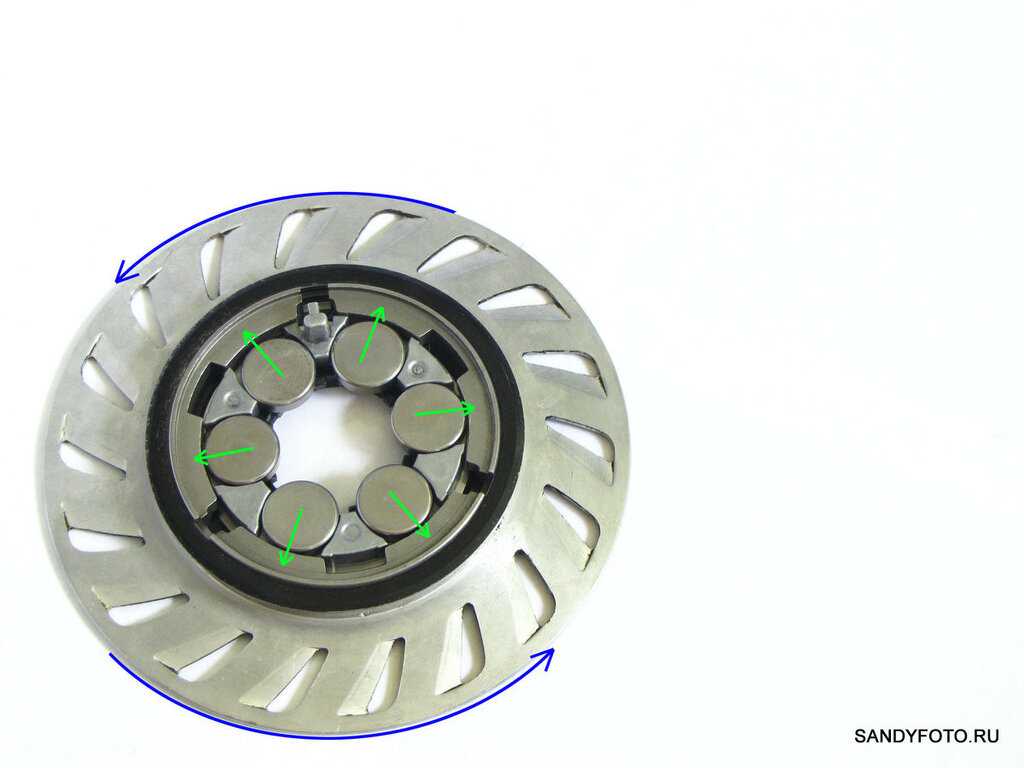

Для большей наглядности показываю то же самое, но без рычага-эксцентрика

Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

прилегала к ободу всей поверхностью
не касалась покрышки
располагалась параллельно ободу

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

Стремянные и роллерные тормоза велосипеда

Стремянные тормоза по своему принципу действия чем-то напоминают тормоза железнодорожных вагонов, тормозная колодка соприкасается с протектором колеса, той частью, которая образует пятно контакта с дорогой. Рассуждать о плюсах и минусах такой тормозной системы нет смысла, так как они уже давно не выпускаются. Встретить стремянные тормоза можно только на очень старых советских велосипедах выпускавшихся до 1960-х годов.

Роллерные тормоза по своему принципу работы схожи с барабанными (будут рассмотрены далее), но отличаются тем, что их можно устанавливать на скоростные велосипеды. На роллерные тормоза были возложены большие надежды и считалось, что в будущем они заменят все существующие виды. Но в процессе эксплуатации стало ясно, что такая система тормозов имеет существенные недостатки и сложную конструкцию.

Недостатки роллерных тормозов:

Большой вес, больше чем у всех остальных тормозных систем.
Сложная конструкция и высокая цена.
Подходит не ко всем амортизационным вилкам.
При выжатом тормозе возможны прокручивание колеса назад.
В России не популярны, поэтому сложно найти их в продаже.

Достоинства роллерных тормозов:

Геометрия колеса не влияет на работу тормозов. Можно пользоваться тормозами даже с восьмеркой на колесе.
Полная защита от грязи, пыли и воды.
Регулировка почти не требуется, такие тормоза ходят годами и не требуют обслуживания.
Одни из самых мощных тормозов и при этом не оказывают влияния на износ обода.

Станки для гибки проволоки и арматуры

➔ Станки для гибки проволоки и арматуры
Руководство по эксплуатации станока для гибки арматуры с цифровым программным управлением
Инструкция по программированию 3-х мерного гибочного станка AXIS-VI

Гибочный станок используются для производства сложных гнутых изделий из проволоки, арматуры и металлической ленты. В основном они имеют характеристики по усилию от 1 до 8 тс и производительность или скорость подачи, измеряющуюся десятками метров в минуту. Станки для гибки арматуры и проволоки Pave оснащены поворотной инструментальной головой. На плите вокруг центральной гибочной оправки расположены требуемые технологией гибочные пальцы, которые входят в состав сменной оснастки и меняются в зависимости от диаметра проволоки. Гибочные пальцы и прочие механизмы имеют привод от центральной шестерни, которая находится внутри головы. Шестерня и отрезное устройство приводятся в действие электродвигателями. Подача заготовки клещевым способом даёт необходимую точность. Гибочные станки с ЧПУ имеют скорость подачи материала до 120 метров в минуту.

Многие ручные и автоматические станки для гибки PMC, оснащённые простейшей PLC-электроавтоматикой, конструктивно предусматривают возможность установки различной гибочной, пробивочной и штамповочной оснастки, необходимой для выполнения данного технического задания. При этом рабочие узлы(пальцы, ножи, штампы) могут различаться как по усилию, так и по расположению на станине гибочного станка. Обычно такие станки имеют гидравлические привода, а устройство подачи проволоки или ленты(размотчик) либо вообще не имеет привода: материал затягивается в станок через установленные на нём пары тянущих роликов, либо имеет электромеханический привод: в таком случае автоматика размотчика дополнительно согласовывается с автоматикой станка для избегания провисания или, наоборот, натяжения проволоки или металлической ленты.

Существует отдельный класс гибочных машин – специальные гибочные станки для арматуры. На них производятся хомуты и зажимы для арматурных работ. Эти изделия на 10% снижают трудовые затраты на данный вид работ, а также облегчают труд рабочих и значительно повышают надёжность соединений.

Станки для гибки проволоки с ЧПУ в промышленности обычно применяют для производства деталей из проволоки диаметром до 6 мм, реже до 12 мм.

Ручные и PLC-автоматизированные станки для гибки арматуры могут работать с арматурой диаметром до 40 мм, и лентой толщиной до 3 мм и шириной до 80 мм.

К сожалению, относительно долгое время перенастройки ограничивает использование этих машин на мелкосерийном производстве с большим ассортиментом продукции. Данного недостатка лишены гибочные станки с ЧПУ.

Чем и как лучше смазывать роллерный тормоз

Несмотря на то, что роллерный тормоз не требует особого ухода, все же примерно один раз в год его необходимо разбирать и вычищать старое масло. Для этого можно воспользоваться растворителем, зубной щеткой и водой.

Разобрать роллерный тормоз не составит труда, его конструкция достаточно простая и не требует особых знаний в этой области.

После того как тормозная система будет вычищена, ее необходимо высушить и хорошо смазать, для этого лучше использовать специальные смазки, которые предназначены именно для роллерных тормозов. Или воспользоваться качественной густой смазкой, например на основе графита.

При чистке внутренних деталей тормоза, стоит обращать внимание на их состояние, иногда они требуют замены. Чаще всего сильному износу подвергаются тормозные колодки

Определить это можно, повернув до упора эксцентрик, если между тормозными колодками и барабаном образовался зазор — значит колодки пора менять.

Кроме капитальной читки тормоза, его необходимо регулярно смазывать, примерно один раз в сезон. Для этого на защитном корпусе есть небольшое отверстие, которое прикрыто заглушкой, открыв ее нужно капнуть немного масла внутрь тормозной системы — вот и вся процедура. Такие незамысловатые действия обеспечат долгую и бесперебойную работу тормоза.

Также велосипедистам не нравится, что дополнительно необходимо покупать специальную втулку, ведь ее замена — процесс достаточно трудоемкий и если пользователь не специалист в этом деле, то необходимо обращаться за помощью к веломастерам, а это дополнительные затраты.

В целом же, роллерный тормоз хороший вариант, потратившись один раз, он будет служить долгое время, к тому же он неприхотлив в обслуживании и имеет высокую мощность.

Пройдите тест на знание ПДД для велосипедиста!

Лимит времени:

из 15 заданий окончено

Вопросы:

Информация

Чтобы иметь возможность получить права, нажмите пожалуйста Далее

Вы уже проходили тест ранее. Вы не можете запустить его снова.

Тест загружается…

Вы должны войти или зарегистрироваться для того, чтобы начать тест.

Вы должны закончить следующие тесты, чтобы начать этот:

Результаты

Правильных ответов: из 15

Ваше время:

Время вышло

Вы набрали из баллов ()

максимум из 15 баллов
Место	Имя	Записано	Баллы	Результат
Таблица загружается
Нет данных

Ваш результат был записан в таблицу лидеров

Капча:

С ответом
С отметкой о просмотре

Как правильно эксплуатировать

Сразу после посадки в автомобиль, необходимо проверить положение рычага ручного тормоза. Также следует проверять его перед любым стартом, на ручнике ездить нельзя, поскольку это приводит к перегрузкам двигателя и быстрому износу элементов тормозной системы (диски, колодки).

Что касается постановки на ручник автомобиля в зимнее время года, то эксперты делать этого не рекомендуют, поскольку это может привести к блокировке колёс и невозможности движения. Растопленный снег, грязь, налипшие на колёса ночью может приморозить, колодки примерзают к дискам или барабану

Если применять силу, то можно повредить систему, требуется прогрев колёс паром, кипятком или осторожно паяльной лампой

В автомобилях, оснащённых автоматом, стояночный тормоз также следует использовать, несмотря на наличие режима «паркинг» у коробки. Это позволит снизить нагрузки на механизм блокировки вала, также обеспечит жёсткое удержание авто на месте, иногда в ограниченном месте можно случайно наехать на соседний автомобиль.

Нюансы разборки и сборки устройства

Порядок разборки (пример для Shimano 80-86):

Снимите тормоз с велосипеда и удалите грязь с поверхности кузова. Если разборка проводится впервые, вы можете записать процесс снятия деталей на камеру мобильного телефона, видео поможет собрать блок заново.
Используйте отвертку с плоским лезвием, чтобы поднять крышку и снять элемент.
Разберите сектор с прорезью для установки наконечника троса управления.
Снимите возвратную пружину.
Снимите пружинный зажим и снимите нижний корпус с металлического диска.
Снимите эксцентрик с металлической пластиной, необходимой для исправления положения.
Пальцами снимите обойму с роликами и по очереди снимите детали с посадочных мест.
Снимите с основания секторы, образующие поверхность трения. Детали удерживаются на месте, отодвигаясь от роликовой обоймы. Для снятия требуется отвертка с плоским лезвием или шило.
Промойте детали бензином и осмотрите. Поврежденные или изношенные детали необходимо заменить новыми.

Процесс разборки роликового тормоза.

При повторной сборке необходимо аккуратно установить участки фрикционной поверхности. Выступ на деталях должен быть обращен вверх. Затем вставьте в отверстие сепаратор с предварительно установленными роликами. Его кольцо должно свободно вращаться относительно фрикционных накладок, люфты и заедания не допускаются.

После проверки работоспособности эксцентрика можно продолжить сборку. Если тормоз не блокируется при нажатии на рычаг, необходимо проверить правильность положения колодок в корпусе. Затем нужно надеть пружину разделителя, вставив кольца в пазы направляющих. На завершающем этапе нужно поставить на место сектор толкателей. Под элементом должна быть установлена возвратная пружина. Завершающий этап сборки — установка внешней декоративной накладки (элемент аккуратно прижимается к основанию до щелчка защелок).

Обслуживание

Если устройство, на котором стоит ленточный тормоз, эксплуатируются правильно, то долгий ресурс работы ему обеспечен. Однако для того, чтобы не случилась авария, нужно каждую неделю проверять механизмы. Когда изнашиваются колодки тормозных лент, значительно расслабляется ход штока пневмоцилиндра. В этом случае нужно подтянуть ленты и отрегулировать тормозной блок. Еще одно устройство, которое подлежит техническому обслуживанию на ленточном тормозе, – это барабанный вал. Как правило, он работает очень долго, а если тормозные шкивы, примыкающие к нему, изнашиваются, то выполняется замена этой детали.

Источник

Установка своими руками

Монтаж состоит из этапов (перечень действий зависит от конструктивных особенностей):

крепления рукоятки на руль с помощью хомута с болтом;
снятия колеса для монтажа модернизированной втулки;
фиксации корпуса тормоза на передней вилке или задних перьях рамы;
установки и подгонки по длине троса управления.

Подгонка и регулировка элементов требуют от велосипедиста слесарных навыков. После установки новой втулки необходима балансировка колес и настройка положения обода относительно оси с помощью спиц.

Финансовые затраты компенсируются экономией времени и грамотной установкой тормозных механизмов, что положительно сказывается на безопасности эксплуатации велосипеда.

Монтаж роллерного тормоза на велосипед требует слесарных навыков.

Вступление

Перед началом просмотра этой статьи рекомендую посмотреть обзор роллерного тормоза Shimano BR-IM55-F.

Здравствуйте, уважаемые посетители. В своё время, после покупки роллерного тормоза, я озадачился поиском информации про роллерные тормоза и выяснил, что в рунете по данной теме информации не так уж и много, я бы даже сказал очень мало. Например, я не нашёл вообще ничего про разборку конкретно моей модели тормоза — Shimano BR-IM55-F. Большая же часть имеющейся информации сосредоточена на форумах, где люди делятся не всегда проверенными данными, а порой даже и слухами. К примеру, мне несколько раз встречалось описание работы роллерного тормоза, где некто рассказывал о том, что принцип работы роллерного тормоза, как он понимает, заключается якобы в трении роликов, что совершенно не так. Причём я почти уверен, что тот, кто это придумал, этих самых роликов ни разу и не видел. Помимо этого ходит много слухов и о самой конструкции этих тормозов, их смазке и так далее, например мне встречались заявления о том, что роллерные тормоза абсолютно герметичные и их можно смазывать жидким маслом. Начитавшись всего этого я понял, что как обладатель и пользователь роллерного тормоза, должен поделиться достоверной информацией. Я постарался собрать как можно больше детальной информации, описать и показать свой роллерный тормоз во всех деталях. С помощью этой статьи я хочу развеять большую часть слухов, которые ходят вокруг данного типа тормозов. Вам интересно узнать, как же на самом деле работают роллерные тормоза, из чего они состоят и как всё это выглядит? Обо всём этом читайте дальше в моей статье.

Принцип действия

Принцип работы роллерного тормоза практически ничем не отличается от барабанного. Главное отличие заключается лишь в том, что на роллерном мы тормозим ручкой, а на барабанном усилие передается за счет обратного вращения педалей. При нажатии на рычаг торможения он тянет тросик, который, в свою очередь, воздействует на эксцентрик. Он имеет особую форму, похожую на цветок. Когда тросик начинает вращать этот эксцентрик, то он выдавливает ролики. Последние упираются в тормозной барабан, который сцеплен с втулкой колеса. Чем сильнее давление роликов на барабан, тем сильнее его замедление.

Характеристики тормозной системы

Для качественного описания работы ободных тормозов используются следующие термины:

сила воздействия;
эффективность;
износостойкость;
модуляция;
требования к обслуживанию;
сравнительные особенности.

Сила воздействия, или торможения, – параметр, который показывает, насколько тормоз может зажать обод так, чтобы велосипед нельзя было сдвинуть с места. Максимальное усилие потребуется только для полной остановки и фиксации на месте. В дороге для регулировки скорости усилие используется не полностью. Диапазон воздействий на обод колеса с помощью нажатий ручки называется модуляцией, или точностью, тормозов.

Активный велосипедист использует свой транспорт не только в сухую и безоблачную погоду. Дождь, грязь, песок – с этим придется столкнуться каждому, кто выкатывает свой байк на дальние поездки. Эффективность тормозов позволяет описать их поведение в самых разнообразных условиях.

Износостойкость – показатель долговечности с учетом предписаний по эксплуатации велосипеда в целом. Своевременный уход позволяет увеличить срок службы тормозной системы. В требованиях по обслуживанию указано, как правильно устанавливать и регулировать механизм, как часто это нужно делать и руководство по замене комплектующих.
