Распил деталей
Итак, вы определились с формой для сабового короба и у вас есть чертеж.
Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.
Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.
Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.
Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.
Программы расчета сабвуфера
Существует множество причин по которым некоторые люди хотят сделать сабвуфер своими руками. Самые важные из них это возможность настройки динамика под определенные параметры и экономия денежных средств. С денежными средствами и так всё понятно, а вот с настройкой сабвуфера не так всё просто. В период проектирования, сборки сабвуфера под настройкой сабвуфера понимается расчет корпуса (короба, ящика) сабвуфера и подборка динамика.
В данной статье я постараюсь охватить как можно больше программ для расчета сабвуфера, которые помогут вам определиться с типом динамика и конструкцией корпуса для вашего сабвуфера.
Профессиональная программа расчета сабвуфера
Начнём с наиболее известной программы, о которой я ранее упоминал в своём блоге. Это программа, которая предназначена для моделирования и испытания акустических систем. В недавнем времени для расчетов параметров акустических систем применялись сложнейшие формулы и номограммы… Также нередко данные формулы были сильно упрощены, или не хватало каких-либо данных, вследствие чего реально получившиеся результат мог очень значительно отличаться от расчетного варианта. Приходилось все по новой пересчитывать и переделывать. В наше время положение существенно изменилось: родилось множество программ, предназначеных для моделирования акустики на персональном компьютере. К таким программам и пренадлежит предлагаемая в этом обзоре программа BassBox Pro 6.Программа расчета фазоинвертораПрограмма очень простая и понятная. Полностью на русском языке. Присутствует и инструкция.
Система анализа звуковых сигналов
Sound technology SpectraLAB v4.32.17
Чрезвычайно мощная система анализа звуковых сигналов — как в записи, так и в реальном времени.
Анализ ведется в трех основных режимах: Real Time — обработка и построение графиков в реальном времени по данным, поступающим с аудиопорта; Recorder — то же, с параллельной записью поступающего сигнала; Post-Processing — анализ предварительно записанного Wave-файла.
Результаты анализа динамически представляются в окнах нескольких видов:* Time Series — обычная осциллограмма* Spectrum — спектральный график, непрерывный или полосовой* Phase — изменения фазы сигнала* Spectrogram — график изменения спектра во времени, в котором мгновенные «снимки» спектра сигнала рисуются по вертикали цветными линиями* 3D Surface — трехмерная спектрограммаВсе виды окон могут открываться и динамически обновляться одновременно.Отображаются также скалярные результаты — частота и амплитуда пиков, мощность сигнала, коэффициент гармоник, коэффициент интермодуляции, соотношение сигнал/шум.Есть генератор тестовых сигналов, также работающий в реальном времени, с помощью которого можно анализировать работу исследуемого звукового тракта.
Программа имеет большое количество параметров, задающих полосы частот и способы анализа, параметры преобразования Фурье, оконных функций, отображаемых графиков и т.п. Вероятно, это — самая мощная система анализа сигнала для PC.
Программа для расчета сабвуфера
JBL Speakershop – софт, в некоторой степени известный российским мастерам-инсталляторам. Он различными путями попадал к ним, в том числе и через Интернет. В этом году у компании JBL по разделу car audio в России появился эксклюзивный дистрибьютор – фирма MMS. Теперь Speakershop доступен всем желающим, причем клиенты MMS получают его оригинальную версию вместе с подробнейшим описанием на русском языке.
Удачи Вам в проектировании и постройке своего сабвуфера!
Сборка корпуса для сабвуфера
Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.
Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.
Шаблон для посадочного отверстия (вырезан из коробки)
Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.
Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.
Двойная передняя стенка
При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.
Варианты распорок и ребер жесткости
Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей
Отверстие под круглый клеммник удобно вырезать с помощью насадки, устанавливая его не забудьте проклеить по периметру.
Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.
Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.
Закладные гайки с внутренней стороны передней стенки
Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.
Информативное видео сборки и склейки на примере серийного сабика Рокфордов.
Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.
Удачи в построении!
Читать еще:
Жмите на кнопку, что бы поделиться материалом:
ЧВ короб или четвертьволновой резонатор представляет собой полую коробку, выполненную из любого мебельного материала. Конструкция используется для сабвуфера и позволяет добиться более глубокого звучания с гармоничным спектром. Подобные приспособления фирменного производства стоят довольно дорого, но короб можно собрать самостоятельно из подручных материалов. Именно об этом и пойдет речь в нашем обзоре.
ИЗМЕРЕНИЯ
Z-характеристика сразу наводит на размышления.
Высокий резонансный пик говорит о весьма низкой электрической добротности и довольно высокой механической. Индуктивность звуковой катушки на импедансе практически не сказывается, что облегчает работу усилителя
Рассчитанные по Z-характеристике параметры Тиля-Смолла:
| Re, Ом | 3,8 |
| Fs, Гц | 97,9 |
| Qts | 0,27 |
| Qes | 0,28 |
| Qms | 6,02 |
| Vas, л | 9,0 |
| BL, Тм | 8,6 |
| Mms, г | 8,89 |
| Чувствительность, дБ/Вт (1 м) | 98,8 |
Можно отметить повышенную механическую добротность при очень низкой электрической – и, как следствие, столь же низкую полную добротность. Поэтому, несмотря на невысокую для широкополосной головки частоту резонанса, спад АЧХ по звуковому давлению начнётся рано – сейчас и выясним, когда и как.
| Заявка | |
|---|---|
| Чувствительность, дБ/Вт (1 м) | 99,2 |
| Диапазон воспроизводимых частот, Гц | 112 — 12500 |
| Номинальная/максимальная мощность, Вт | 170/300 |
Осевая АЧХ отличается заметным «выхлопом» в районе 5 кГц, но на угловых АЧХ его уже нет, оптимальные для прослушивания углы установки 15—30 градусов. Верхняя граница полосы частот подтвердилась, но с нижней границей чуда не произошло – спад АЧХ становится заметным уже на частоте 300 Гц. В каких пределах его можно корректировать – подскажет график зависимости величины искажений от частоты
Искажения при звуковом давлении 96 дБ в целом невысокие, менее одного процента. Вторая и третья гармоники сохраняют паритет почти во всём рабочем диапазоне. Третья гармоника превалирует в зоне «выхлопа» на 5 кГц, а вторая (и общий КНИ) имеют максимум на 200 Гц – поэтому этот участок диапазона лучше поручить другим излучателям
Особенности эксплуатации и обслуживания
Мотокультиваторы Патриот являются преимущественно бытовой техникой, их возможности ограничиваются требованиями заводской инструкции. Поэтому изготовитель настоятельно рекомендует не превышать допустимые пределы и эксплуатировать агрегаты в соответствии с руководством пользователя, особенно это касается дополнительных орудий, строго соблюдать предписанные правила хранения сельхозмашин.
Потребляют мотокультиваторы Патриот бензин АИ-92, модели с двухтактными двигателями работают на смеси бензина и моторного масла. Моторное масло рекомендуется класса SE, SF, SG. Первую замену масла производят через 5 часов эксплуатации, в дальнейшем через 25-50 моточасов. Для некоторых культиваторов Патриот, в частности, Байкала, требуется систематическая качественная смазка для предотвращения деталей двигателя от ржавчины.
Инструкция по эксплуатации мотокультиватора Патриот Урал
Инструкция по эксплуатации культиватора Патриот Хонда Онтарио
Расчёт корпуса для сабвуфера 12 дюймов
Прежде всего, нужно выбрать тип корпуса.Какой объём нужен для 12 сабвуфера. Для громкоговорителя 30 см объём закрытого ящика должен быть порядка 32 литров, но не более 40, Для фазоинверторной конструкции потребуется в два раза больший объём. Маленький короб для сабвуфера 12 можно сделать из МДФ. Материал нужно выбирать неокрашенный и без пластикового покрытия. Минимальный объём закрытого ящика для сабвуфера составляет 22 литра.Если деревянные элементы выпиливаются вручную, то при сборке швы нужно промазывать любыми «жидкими гвоздями». При ручном распиле материала швы получаются неровными, и наполнитель будет герметизировать соединения.При распиле на станке этого делать не нужно. Правильный короб для сабвуфера 12 дюймов получится только в том случае, когда все размеры будут точно соблюдены.
Как рассчитать короб для сабвуфера 12. Для вычисления объема существует простая «школьная» формула, где объём равен произведению длины, ширины и высоты прямоугольного ящика или V=L*X*Y, где L, X иY высота ширина и глубина. Так как сабвуфер чаще всего устанавливают в багажник, то зная максимально допустимую высоту и требуемый объём для конкретного динамика, несложно подсчитать ширину передней стенки и глубину ЗЯ для сабвуфера 12 дюймов.Сделать корпус для сабвуфера 12 дюймов можно с наклонной передней стенкой, но его расчёт будет более сложным. Для выполнения всех расчётов, связанных с конструкцией сабвуфера, существуют онлайн программы. Удобным калькулятором является Subbox.pro. Программа предлагает несколько вариантов конструкций сабвуферов, включая закрытый ящик, щелевой или трубчатый фазоинвертор. В отличие от онлайн программы, BlauBox иPerfectBox 4.5 нужно загружать. Эти продукты универсальны и точны, но не имеют русскоязычного интерфейса, и неподготовленному любителю будет сложно с ними разобраться.
Нюансы
Не смотря на высокие требования к герметичности, некоторые аудиофилы просверливают в корпусе отверстие не больше 2 мм. для выравнивания внутреннего давления воздуха при различных температурах.
Звучание сабвуфера в ЗЯ можно дополнительно смягчить, поместив в короб наполнитель (шерсть, синтепон, вата). Изменения в звучании происходят за счет смягчения и дополнительного рассеивания волн внутри корпуса. При правильном объеме и форме корпуса это нужно далеко не всегда. Для того чтобы узнать как будет лучше — проэксперементируйте, послушайте с наполнителем и без. Сделайте так, как вам больше понравится.
Короб для сабвуфера 12 дюймов фи
После того как короб для саба 12 дюймов сделан своими руками, можно приступать к окончательной отделке корпуса. Щелевой фазоинвертор представляет собой объёмы прямоугольной конфигурации, ограниченные плоскостями. Во внутренних углах конструкции будут происходить завихрения воздушных потоков, что негативно сказывается на инвертировании фазы звукового сигнала и качестве воспроизведения. Чтобы этого избежать, нужно сгладить все внутренние углы конструкции, добавив в каждый угол вертикальную деревянную планку. Планки не несут никакой механической нагрузки, поэтому их не обязательно ставить на саморезах, а лучше применить клей «Момент».
Важным при настройке сабвуфера 12 дюймов является место его размещения в багажном отсеке. Порт фазоинвертора не должен находиться близко от преграды, но и слишком далеко его не следует располагать. Оптимальным можно считать расстояние 20-25 см.
Подготовка
Для того, чтобы сделать корпус для сабвуфера самостоятельно вам понадобятся:
- Чертеж;
- Материалы: фанера или МДФ, клей, саморезы, клемник, провод для подключения;
- Инструменты — лобзик, шуруповерт, карандаш, шаблон для посадочного отверстия или циркуль.
Чертеж
Имея на руках параметры корпуса для саба (объем, площадь и длина порта), можно сделать чертеж самостоятельно, воспользовавшись специальными программами (на мой взгляд SketchUp от Google самая удобная для этого). Но если короб делается для себя, то нет смысла тратить время на изучение софта и сделать все по старинке — от руки.
Если вы не умеете рассчитывать корпус, то читайте материал «Как рассчитать корпус для сабвуфера». Так же можно заказать платный расчет в интернете, как правило, к нему прилагается понятный чертеж для изготовления.
Пример чертежа корпуса с фазоинвертором (ФИ)
Материалы и крепеж
Материал корпуса
Для того что бы сделать короб для сабвуфера нужен материал, который должен как можно меньше вибрировать. Из опыта — лучше всего использовать МДФ (не крашеный, не ламинированный и т.п.)
МДФ (MDF — Medium Density Fibreboard). По русски — древесноволокнистая плита средней плотности.
МДФ легко обрабатывается, имеет хорошую плотность, благодаря структуре не имеет резонансов и не расслаивается — бас в таком коробе мягкий и плотный. МДФ стоит дороже фанеры, «боится» влаги.
Фанера — самый распространенный вариант, стоит дешевле МДФ.
Не используйте для изготовления короба для сабвуфера ДСП и старую мебель. Корпус из фанеры или МДФ всегда будет звучать лучше.
Не используйте материал тоньше 18 мм. и чем больше объем вашего корпуса тем толще должны быть стенки.
Во многих крупных магазинах, продающих листовой материал есть услуга распила по вашим размерам, там на станке для вас нарежут идеальные детали, останется только собрать корпус.
Крепеж
Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.
Желтые саморезы, черные саморезы, мебельные болты.
Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.
Болт с закладной гайкой
Клей
Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей использовать не нужно, достаточно будет промазать стыки изнутри.
Клеммник
Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.
Клеммник для корпуса
Используйте варианты с резьбой — они надежнее. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.
Провода
Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.
Инструменты
Вам понадобятся:
Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.
Ручная циркулярка
- Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
- Шуруповерт — для закручивания саморезов и сверления отверстий.

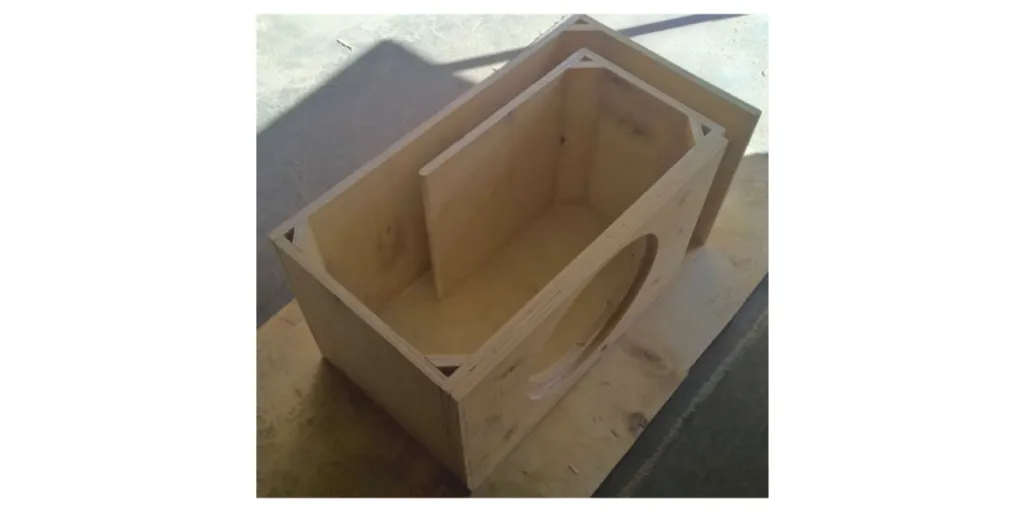

Деталировка короба
Небольшое количество и простая форма деталей корпуса сабвуфера позволяют изготовить их в домашней мастерской или заказать на любом мебельном предприятии. В первом случае сможете гордиться своим умением, а во втором сэкономите время и нервы
Следует сразу отметить, что самый важный параметр, которому следует уделить внимание, это монолитность, прочность конструкции и герметичность всех соединений сабвуфера, это намного важнее внешнего вида
Размеры деталей следующие:
| № | Наименование детали | Размеры (ММ) | Шт |
| 1 | Правая и левая стенки | 350 x 406 | 2 |
| 2 | Тыльная стенка | 350 x 618 | 1 |
| 3 | Фронтальная стенка | 350 x 562 | 1 |
| 4 | Стенка фазоинвертора 1 | 350 x 314 | 1 |
| 5 | Стенка фазоинвертора 2 | 350 x 350 | 1 |
| 6 | Скругления (Обе стороны под углом 45°) | 350 x 52 | 3 |
| 7 | Скругления (Одна сторона под углом 45°) | 350 x 52 | 1 |
| 8 | Крышка и дно | 654 x 406 | 2 |
