Обновленный ваз-2115 самара 2021 показали на первых фото: «бюджетник» приобрел черты бизнес-класса

Основные характеристики лобового стекла ВАЗ

Лобовые стекла, устанавливаемые на ВАЗовские автомашины, представляют собой трехслойный композитный материал — триплекс, в котором между двумя слоями специального стекла размещена прозрачная пленка. Подобная конструкция имеет огромную массу преимуществ перед обычным монолитным стеклом, и главное из них — отсутствие разлета осколков при разрушении — в случае аварии стекло трескает, но не рассыпается на куски.

Лобовое стекло ваз 2114

Размер лобового стекла ваз 2114 составляет 662*1400 мм, что является стандартным размером для всех ВАЗов, начиная с «восьмерки» и заканчивая 15-й моделью. Этот факт значительно упрощает поиск нужного стекла для замены.

Как заменить пороги ВАЗ 2109 своими руками

Если коррозией повреждена значительная часть порогов, то никаких вариантов кроме полной замены этих кузовных элементов не остаётся. Для проведения ремонтных работ понадобится следующий перечень инструментов и материалов:

• полуавтоматический сварочный аппарат;
• новые пороги;
• болгарка;
• дрель;
• наждачная бумага;
• шпатлёвка и грунтовка;
• антикоррозийный состав (мастика).

Особенности замены и подготовка к ней

При планировании кузовного ремонта нужно понимать, что конструкция порогов ВАЗ 2109 состоит из таких элементов:

• наружного короба;
• внутреннего короба;
• усилителя.

Наружный и внутренний короб являются внешними стенками порога. Внешний элемент выходит наружу и находится под дверью, а внутренний располагается в салоне. Усилитель представляет собой элемент, расположенный между двумя коробами внутри. Чаще всего коррозии подвергается внешний короб и при замене порогов имеют в виду именно эту кузовную деталь.

Несмотря на то что при замене порогов используются новые детали, они всё же нуждаются в подготовке. С завода они покрыты транспортировочным грунтом, который перед установкой необходимо зачистить, т. е. металл должен блестеть. Делается это при помощи наждачки или насадок на болгарку. После зачистки элементы обезжиривают и покрывают эпоксидным грунтом.

К подготовительным процедурам также относится демонтаж дверей, алюминиевых накладок с порогов и элементов салона (сиденья, напольное покрытие и т. п.). Перед непосредственным началом работ по удалению старых порогов изнутри салона к стойкам приваривают металлический уголок. Он обеспечит кузову жёсткость и не даст ему деформироваться после срезки порогов.

Пошаговая инструкция по замене

Подготовив всё необходимое, можно приступать к ремонту. Процедура состоит из следующих шагов:

1. Прикладывают новый порог на старый и очерчивают его маркером.

Видео: замена порогов на ВАЗ 2109

Повреждение порогов коррозией на ВАЗовской «девятке» является обычным делом. Замену этих кузовных элементов может выполнить каждый автовладелец, умеющий обращаться с болгаркой и полуавтоматической сваркой. Если же такого опыта нет, то лучше довериться специалистам. Только в этом случае можно надеяться на качественное проведение ремонтных работ и длительный срок службы порогов.

Процесс замены внутренней ручки двери на ВАЗ-2114

Одной из самых простых операций становится замена ручки двери с внутренней стороны. Так, автомобилисты зачастую сами догадаются, что необходимо сделать.

Отломанная внутренняя ручка двери.

Но, все же распишем полный технический процесс замены:

1. Поддев и потянув отверткой, снимаем облицовку ручки двери.

Снимаем все элементы в том числе и облицовку ручки.

Снимаем дверную карту.

Отсоединяем тяги привода от ручка.

Устанавливаем новую ручку и присоединяем тяги.

Процесс замены наружной ручки двери

Многие автолюбители долго думают, как подойти к процессу замены, но все намного проще, чем кажется на первый взгляд. Для определения метода крепления достаточно заглянуть в техническую документацию, где четко видно, что ручка двери крепится внутри.

На основании этого можно логически догадаться, что для того, чтобы снять наружную ручку двери, необходим демонтаж обшивки двери. Далее, процесс пойдет по накатанной:

1. Когда обшивка демонтирована, снимаем с замка ручки упорные тяги.

Снимаем упорные тяги ручки двери с каркаса

Выкручиваем винты крепления тяг

Открутив крепления снимаем ручку

Демонтаж

Итак, чтобы поменять обшивку на дверях, первым делом вам потребуется демонтировать компоненты дверей и избавиться от старого обшивочного материала. По сути, для работы вам потребуется только набор отверток и хорошее настроение.

Cнятие обшивки двери ВАЗ

1. Сначала снимите подиум. Для этого есть три крепежных болта под подиумом, которые откручиваются простой крестовой отверткой.
2. Аккуратно снимайте подиум, не торопитесь. В противном случае есть риск повредить проводку от стеклоподъемников.
3. Отсоедините от ваших электростеклоподъемников колодку с проводами.
4. Теперь нужно снять дверные ручки. Подденьте накладки плоской отверткой. Под ними вы обнаружите крепежные болты. Откручиваются они все той же отверткой, после чего ручки легко убираются.
5. Следующий этап — снятие облицовки механизма открытия дверей. Чтобы это сделать, нужно поддеть аккуратно облицовку с помощью плоской отвертки и снять элемент.
6. Сверху дверей располагаются механизмы для запирания. Пластиковые штыри. В них есть отверстие, куда идеально входит крестовая отвертка. Снимаются стопоры простым выкручиванием отверткой.
7. Наверняка на передних дверях имеются динамики. Чтобы их снять, достаточно просто открутить крепежные болты. Если это не штатные динамики, процедура демонтажа может несколько отличаться.
8. Аккуратно извлеките динамики из корпуса обшивки и отсоедините проводку. Ничего резко не дергайте пока не убедитесь, что все проводки отсоединены.
9. Демонтируйте пластиковый рычаг, которым осуществляется регулировка боковых зеркал и избавьтесь от декоративных молдингов.
10. Теперь можно снять непосредственно саму обшивку. Она удерживается за счет пластиковых пистонов, которые вставлены непосредственно в металлическую часть дверей.
11. Плоской отверткой подденьте обшивку, плавно отсоединяя материал от поверхности.
12. Не бойтесь сломать пистоны, поскольку это расходный материал. Новые обойдутся в небольшую сумму денег.

Демонтаж в разгаре На каждую дверь у вас уйдет около 30 минут, а может и больше. Все зависит от сноровки и уровня подготовки.

Обшивка

Двери избавлены от всего лишнего, потому можно приступать к обшивке.

Обшивка дверей ВАЗ 2114,2115 «Успех».

Зачистите поверхности, избавьтесь от следов ржавчины, мусора, повреждений. Раз вы разобрали двери, не лишним будет проверить состояние металла и провести ряд профилактических работ; Если вы хотите повысить звукоизоляционные свойства двери, под новый обшивочный материал можно приклеить поролон; Вырежьте элементы новой обшивки. Для этого можно воспользоваться выкройкой или просто приложить материал к дверным картам и вырезать необходимые элементы; Не забывайте предусмотреть припуски по периметру обшивочного материала, чтобы его можно было загнуть; Вырежьте в материале отверстия под ручки. Оставьте немного больше положенного, чтобы при установке ручек они потянули за собой материал, и у вас не осталось следов обрезки снаружи; На основание обшивочного материала нанесите клей

Выбор клеящего состава во многом зависит от типа обшивки, которую вы используете; Особое внимание в случае ВАЗ 2114 уделяется подлокотнику, где требуется аккуратное и тщательное натяжение; Выпрямите все неровности, убедитесь в отсутствии складок. Для этого лучше брать клей, который не высыхает моментально. Так вы получите возможность подкорректировать неровности; Выполните процедуру обратной сборки дверных элементов, когда клей полностью высохнет

Так вы получите возможность подкорректировать неровности; Выполните процедуру обратной сборки дверных элементов, когда клей полностью высохнет.

Пример замены

Работа завершена. Ничего особо сложного в обшивке дверей нет. Единственные наиболее проблематичные моменты — это этап разборки дверей. Но если у вас есть хотя бы небольшой опыт, вы легко справитесь с поставленной задачей.

Загрузка …

Как правильно снять обшивку на двери на ладе гранта

Замена внутренней ручки

Если внутренняя ручка открывания двери ВАЗ 2115 сломана, то косметический ремонт невозможен. Для починки потребуется стандартный набор инструментов: несколько видов отверток, острый нож и ключ на 8. Менять деталь лучше, находясь в салоне. Алгоритм по замене детали:

Снимается облицовка. Она поддевается тонким концом отвертки

Важно убрать все фрагменты декора.
Проводится демонтаж дверной карты.
Отсоединяется тяга.
Чтобы убрать остатки отломленного открывающего устройства, выкручиваются крепления.
Устанавливается новый элемент. Ее следует присоединить к тяге, а затем провести обратную сборку облицовочных элементов.

Замена замка багажника

В ситуации, когда замена пружины или обработка замка химическими смазками не помогла – следует полностью заменить устройство. Цена нового замка багажного отделения на «четырку» составляет около 300-500 рублей. Если после установки новой детали не закрывается багажник – проведите регулировку. Пошагово процесс монтажа нового запирающего механизма выглядит так:

• Снимите пистоны с декоративной обивки дверцы, после чего демонтируйте ее;
• Выверните два болта и тем самым освободите устройство с автомобиля, но только при выкручивании учитывайте то, что под одним из них располагаются несколько клемм, одна из которых идёт на редуктор стеклоочистителя двери, а другая на стоп-сигнал.

После того, как старый замок багажника снят – можете приступать к монтажу нового. При обратной сборке не забудьте о снятых ранее клеммах. Завершив регулировку или замену – обработайте конструкцию защитной химией. При неплотном прилегании уплотнителя туда часто попадает влага, что быстро выводит из строя конструкцию.

Стоимость комплекта и работы с ним в сервисе

На СТО проводят весь комплекс работ по восстановлению кузова. Можно заварить дно у ВАЗ 2115, цена работ без стоимости демонтажа, материалов и комплектующих от 15 000 руб. Также допустимо поменять прогнившие поддомкратники, пороги и провести замену части дна, стоимость работ до 10 000 руб.

Ремонт днища, как и любой другой части кузова, относится к категории трудозатратных и сложных. К стоимости работ необходимо прибавить цену ремкомплекта.

• оригинальный пол от АвтоВАЗ – от 3000 руб;
• днище с порогами ─ от 5 000 руб;
• шумоизоляция ─ от 500 руб за 1 кв. метр;
• антикор ─ от 600 руб за 1 кг.

Простые подсчеты показывают, что самостоятельный ремонт обойдется в три-четыре раза дешевле, но только в том случае, если водитель понимает всю сложность работ и имеет минимальный навык по использованию электросварки и работе с металлом.

Источники

• infokuzov.ru/remont/dnishhe-vaz-2114
• studwood.ru/2119815/tehnika/tehnicheskoe_obsluzhivanie_remont_kuzova_avtomobilya_2115
• zen.yandex.ru/media/id/5b18432b57906a01b991210f/kak-sekonomit-na-remonte-kuzova-vaz-2108099-211315-5b3a363c64a96200a9028313
• drive2.ru/l/463139037704618688/

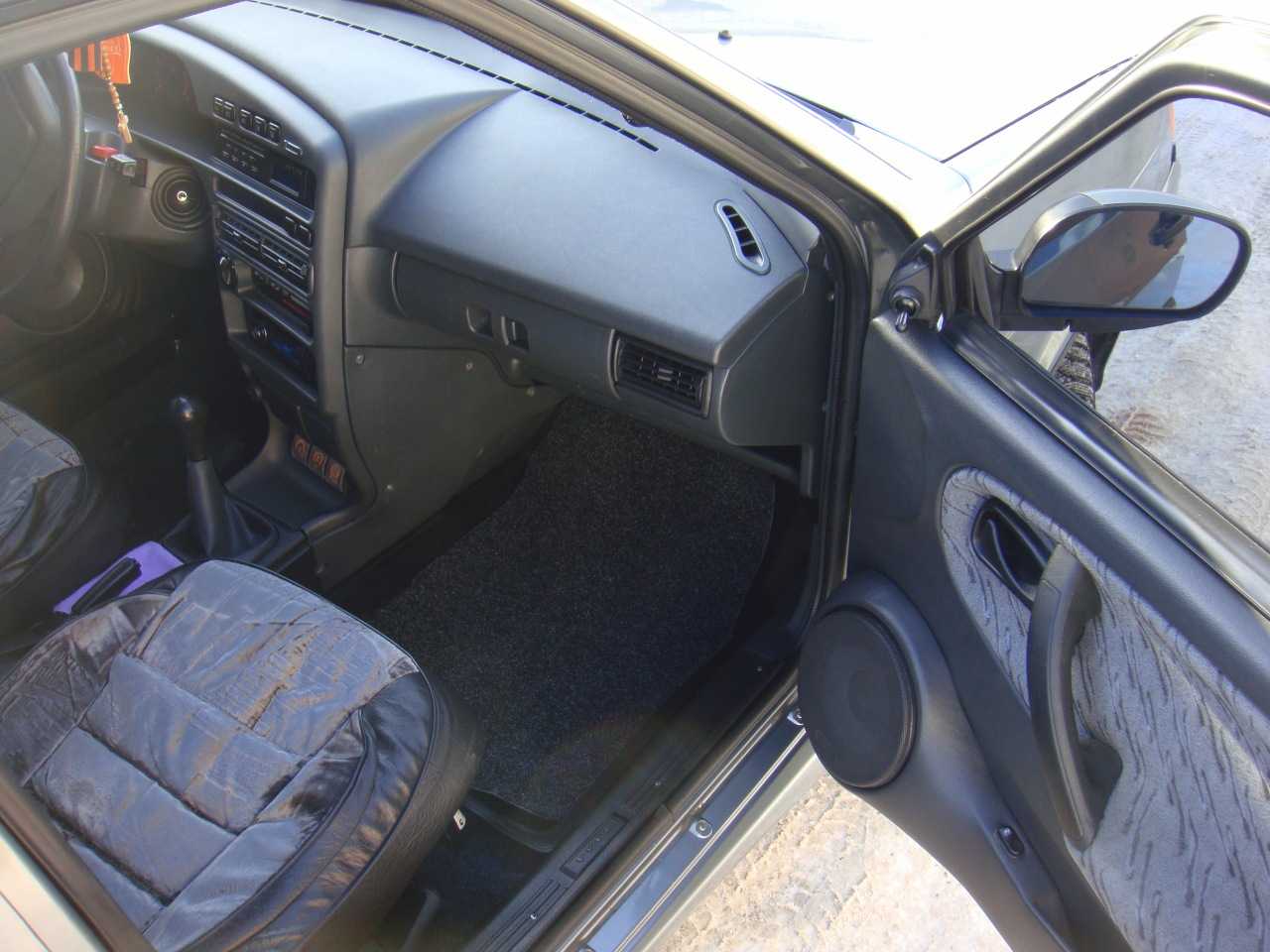

Дизайн салона ВАЗ 2115

Салон стал более комфортабельным в сравнении с более ранними моделямиза счет множества усовершенствований и новых деталей: приборная панель приобрела обтекаемую форму, на ней появились дополнительные датчики контроля, сигнализирующие водителю о тех или иных изменениях в состоянии автомобиля.

Также в ВАЗ 2115 изменились верхние точки крепления передних ремней безопасности, причем крепление регулируется по высоте, что важно для безопасности водителей и пассажиров разного роста и телосложения. Между передними сиденьями появилась консоль, рулевая колонка стала регулируемой

Кроме этого модель ВАЗ 2115 оснащена усовершенствованной отопительной системой салона и бортовой системой управления. Эта система сообщает водителю об оставленном ключе в замке зажигания, о том, что в двигателе закачиваются охлаждающие и смазочные жидкости, а также о необходимости замены тормозных колодок, о закрытии дверей и о том, что не застегнуты ремни безопасности.

Вместительный багажник ВАЗ 2115 и просторный салон сделали данную модель незаменимой для путешествий и поездок на дальние расстояния. Большое заднее сиденье, спроектировано согласно законам эргономики, и позволяет всем пассажирам ощутить удобство и комфорт во время езды.

Снятие обшивки задней двери

Последовательность действий по демонтажу, или как снять обшивку задней двери на ваз 2114 и смонтировать её обратно.

1. Плоской отверткой отжимаем декоративный молдинг дверной ручки и снимаем его.
2. Снимаем дверную ручку.
3. Плоской отверткой отжимаем и снимаем накладку дверной ручки.
4. Вывинтив винты крепления, снимаем внутреннюю часть ручки.
5. Отжав плоской отверткой, снимаем накладку ручки дверного замка.
6. Откручиваем колпачок механизма блокировки двери (замка) и снимаем его.
7. Плоской отверткой отсоединяем 10 шипов крепления обшивки двери.
8. Аккуратно снимаем обшивку, равномерно отводя ее в сторону от двери.

Установка обшивки происходит в обратной последовательности.

После снятия обшивки рекомендуется провести антикоррозийную обработку и проверить состояние внутренних полостей двери.

Снятие обшивки

Иногда нужно снять обшивку с двери, когда ее заклинило. В таком случае в салоне освобождают место под детали обшивки и проводят работы изнутри.

Чтобы улучшить звуко- и теплоизоляцию, внутрь обшивки устанавливают фольгированный поролон. Выкройку делают по лекалу старой обшивки. Раскраивают материал с запасом в несколько сантиметров, чтобы его можно было подогнуть. В раскрое вырезают отверстие под ручку. Оно должно быть немного меньше самой ручки по размеру. Клей для изоляции подбирают в зависимости от типа материала.

Иногда, сняв обшивку, заменяют декоративные вставки. Обычно для замены используют кожзаменитель, алькантар, карлет и гобеленовые ткани.

Информация о том, как снять дверь ваз 2114 или обшивку двери, требуется не только для смены декоративных панелей или установки шумоизоляции, но и для замены электростеклоподъемника или стекол.

Как заменить все замки двери, тяги и личинку на ВАЗ 2113-ВАЗ 2115?

1) Сначала начнём с самого головного, без этого вы не то чтоб замки поменять не можете, а вообщем к операции не можете приступить так как все работы по подмене всех вещёй которые перечислены в заголовке, выполняются при снятой с двери обшивки, она снимается довольно просто и поболее тщательно о том как это сделать если вы ещё не понимаете, читайте в статье: «Замена двери на ВАЗ» в пт 1-8, а после того как обшивка будет снята, приступайте к снятию, сходу отметим пару фактов, чтоб поменять личинку непременно тяги от неё необходимо будет отсоединить, но чтоб поменять тяги, ничего уже снимать и отсоединять не надо, тоже самое с замками дверей, от их тоже тяги необходимо будет отсоединить и только после чего откручивать винты которые замки укрепляют, потому сначала с самих тяг начнём и объясним как они снимаются, во-1-х начать отсоединять их можно полностью с хоть какой стороны и с хоть какого места, например начните отсоединять тягу сначала от внутреннего замка как это показано на фото 1 и 2 (На фото 1 показано отсоединение отвёрткой стопорной шайбы которая тягу держит, а уже на фото 2 показано отсоединение от внутреннего замка самой тяги), потом воспользовавшись отвёрткой и руками другие тяги отсоедините и продолжайте всю операцию до того, пока тяги с обоих сторон не будут отсоединены, как они с обоих сторон отсоединены, на сто процентов снимите их с автомобиля (Тяг в автомобиле несколько и каждые идут на замки и ещё на личинку даже идёт тяга, отсоединяются они как вы уже сообразили с помощью отвёртки и рук, сначала просто все стопорные шайбы либо же пластмассовые фиксаторы отсоедините и рукою потянув за тягу, отсоедините её от замка либо же от личинки и т.д., но не всегда при помощи фиксаторов тяга крепиться, время от времени она зацеплена одним концом за что то, в этом случае так же отвёрткой её конец отсоедините и после этого снимите вполне саму тягу), таким макаром все тяги и снимите с автомобиля.

Замена личинки замка ваз 2108 2109 21099

В 2020 г появился новый видеохостинг который платит всем за просмотры, лайки, подписку.Канал ещё сыроватно.

2) После того как тяги сняты либо отсоединены от тех вещей которые вы собираетесь подменять, приступайте к снятию самих этих вещей, для начала разберём снятие обоих замков двери, внутренний замок и внешний снимаются вместе, другими словами если вы решите поменять внешний замок то для вас и внутренний придётся затронуть (Внутренний замок можно даже и не поменять на новый, но просто и с ним повозиться придётся даже если для вас только внешний необходимо поменять) и напротив всё так же, для снятия внешнего замка для вас необходимо будет ослабить ударно-поворотной отвёрткой два винта которые его укрепляют (Заметьте ослабить, больше ударно-поворотная отвёртка ни зачем и не служит, вполне выворачивать винты советуем для вас обыкновенной отвёрткой) эти винты ещё стрелками указаны на фото 1, как винты вывернуты, идите дальше и потянув за замок, снимите его с автомобиля (см. фото 2) если для вас так же пригодиться поменять и внутренний замок, то в таком случае ручку открывания двери снимите (Как это сделать читайте в статье: «Замена стеклоподъёмника на автомобиле», в пт всё расписано) и после чего во внутреннюю часть двери залезьте и отсоедините с помощью отвёртки и рук две тяги (Те тяги которые для вас необходимо будет отсоединить от внутреннего замка, на фото ниже под цифрой 1 показаны), как тяги отсоединены, выньте внутренний замок и как он будет вытащат, приступите к его разборке, для этого отсоедините от него стопорную шайбу при помощи отвёртки которая укрепляет тягу внутреннего привода (см. фото 3, на нём стопорная шайба стрелкой указана) и после этого от замка отсоедините саму тягу (см. фото 4), практически таким же образом отсоедините другую тягу, она крепиться к внутреннему замку за счёт пластмассового фиксатора, его для вас необходимо будет просто отодвинуть и тягу после этого можно тихо отсоединить от замка, более тщательно на видео-ролике смотрите в конце статьи.

Регулировка крышки багажника

Поговорив о том, как заменить дверь своими руками, расскажем и о том, как отрегулировать крышку багажника на ваз 2114 после ее установки.

Чтобы это сделать, потребуется:

• в закрытом состоянии наметить примерное место симметричного расположения замка и его фиксатора;
• ослабить крепежные элементы, после чего зафиксировать замок и его ответную часть в новом положении (затягивать крепеж «на полную» не следует — достаточно лишь того, чтобы детали замка сохраняли свое положение);
• проверить работоспособность багажника — если он открывается и закрывается, отпирается и запирается без проблем, то следует окончательно зафиксировать положение замка, если же возникают трудности или наблюдается перекос — крепеж следует ослабить и скорректировать положение замка и фиксатора, после чего повторить проверку.

Таким образом, самостоятельно отремонтировать или заменить крышку багажника на ВАЗ 2114 может практически каждый водитель. Самое главное — не откладывать это мероприятие «на потом», поскольку при появлении первых признаков перекоса или трудностей при запирании, можно обойтись простой регулировкой замка, тогда как при лопнувшем фиксаторе потребуется замена уже всего устройства.

Что появилось нового и что осталось от предшественников

ВАЗ 2115 имеет регулируемую рулевую колонку, эффективный обогрев салона и бортовую систему оповещения водителя о закрытии замков дверей, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. Просторный салон ВАЗ 2115 позволяет получать удовольствие от любой поездки

Если сравнивать внешний вид ВАЗ 2115 и ВАЗ 21099 то сразу же можно заметить, что обновленная модель отличается по многим параметрам. Дизайн автомобиля стал более интересным, он полностью соответствует современным требованиям и основным тенденциям автомобилестроения. Автомобиль приобрел обтекаемую форму и плавные линии, изменились передняя и задняя части машины. Форма капота стала более выпуклой, а передние фары и крылья автомобиля подчеркивают обновленный дизайн. Крыша и двери остались такие же, как и у прародителя данной модели – ВАЗ 21099. Задний и передний бамперы покрашены в цвет кузова. Создан дополнительный «стоп» — сигнал на спойлере багажника в модели ВАЗ 2115. Объем багажного отделения стал значительно больше, за счет изменения формы крышки багажника, которая открывает проем до самого бампера.

Кроме этого появились новые элементы: молдингина дверях, одной расцветки с кузовом, и обтекатели на порогах. Обновления очевидны и в светотехнике модели ВАЗ 2115, одно из которых – противотуманные фары. Такие перемены наверняка оценят даже самые требовательные автомобилисты. Проведенные усовершенствования положительным образом повлияли на популярность модели ВАЗ 2115. Автомобиль полностью соответствует всем критериям и веяниям современной автомоды. Специалисты отмечают, что обновление дизайна способствовало и улучшению аэродинамических показателей движения автомобиля ВАЗ 2115.

Базис сборки и разборка передней двери Ваз 2113-2114-2115

Базис разборки и сборки передней двери в правильной последовательности

Инструкции по ремонту и замене деталей кузова ваз 2113 2115, этапы разборки и снятия дверей ваз 2114, порядок сборки и установки двери багажного отделения. Элементы кузова лада 2113, уход за кузовом лада 2115. Регулировка дверей, капота, бампера.

• Стеклоподъемник передней двери
• 1 – ручка стеклоподъемника
• 2 – облицовка
• 3 – розетка
• 4 – прокладка
• 5 – механизм стеклоподъемника
• 6 – оболочка троса
• 7 – ролик
• 8 – стекло
• 9 – уплотнитель
• 10 – уплотнитель наружный
• 11 – уплотнитель внутренний
• 12 – обойма
• 13 – пластина крепления опускного стекла
• 14 – трос

Отожмите розетку 3 и сдвиньте до полного выхода облицовку 2 ручки 1 стеклоподъемника Снимите ручку и облицовку.

• Внутренний вид передней двери
• 1 – кнопка выключения замка
• 2 – обивка двери
• 3 – ручка подлокотника
• 4 – внутренняя ручка двери
• 5 – наружное зеркало заднего вида
• 6 – болты крепления двери
• 7 – ограничитель открывания двери
• 8 – выключатель электростеклоподъемника
• 9 – карман обивки двери
• 10 – катафот
• 11 – наружный замок двери

Вывернув винты, снимите ручку подлокотника 3 и карман обивки двери. При помощи отвертки снимите облицовку внутренней ручки 4 двери. Выверните кнопку 1 выключения замка.

Снимите ручку регулирования наружного зеркала 5 заднего вида, внутреннюю облицовку и, вывернув винты крепления, снимите зеркало.

Открутите винты крепления и снимите вниз направляющие желобки опускного стекла, затем отсоедините обойму 12 стекла от пластины 13, отверните гайки крепления стеклоподъемника, снимите его и выньте через верх опускное стекло.

• Стеклоподъемник с электроприводом
• 1 – ролик
• 2 – оболочка троса
• 3 – опора стеклоподъемника
• 4 – механизм стеклоподъемника
• 5 – моторедуктор
• 6 – пластина крепления опускного стекла
• 7 – кронштейн крепления моторедуктора
• 8 – трос

Часть лада самара 2 комплектуется стеклоподъемниками с электроприводом.

Подъем стекла осуществляется путем передачи крутящего момента от моторедуктора 5 механизму 4 стеклоподъемника и далее вертикальным перемещением троса 8 с закрепленной на нем пластиной 6 крепления опускного стекла.

Перед разборкой двери ваз 2113 и последующим снятием стеклоподъемника необходимо отсоединить переключатель 8 от разъема моторедуктора 5. Снимите стеклоподъемник, выкрутите опоры 3 и отсоедините моторедуктор.

• Замок передней правой двери
• 1 – поводок клавиши
• 2 – поводок выключателя замка
• 3 – тяга выключения
• 4 – тяга наружного привода
• 5 – клавиша
• 6 – кнопка выключения замка
• 7 – тяга кнопки выключения
• 8 и 17 – рычаги выключения
• 9 – наружная ручка двери
• 10 – кронштейн внутренней ручки
• 11 – внутренняя ручка двери
• 12 – облицовка внутренней ручки
• 13 – тяга внутреннего привода
• 14 – корпус внутреннего замка
• 15 – рычаг наружного привода
• 16 – промежуточный рычаг
• 18 – корпус наружного замка
• 19 – палец привода замка
• 20 – собачка
• 21 – фиксатор замка
• 22 – храповик
• 23 – винт крепления замка

Отсоедините от замка тяги 4, 7 и 13, наружной 9 и внутренней 11 ручек двери. Отверните две гайки крепления и снимите наружную ручку двери ваз 2114.

• Крепление замков и ручек передней двери
• 1 – внутренняя ручка двери
• 2 – передняя дверь
• 3 – тяга внутреннего привода
• 4 – кнопка
• 5 – наружная ручка двери
• 6 – клавиша ручки
• 7 – личинка замка
• 8 – уплотнитель ручки
• 9 – тяга кнопки
• 10 – тяга наружного привода
• 11 – поводок выключателя замка
• 12 – тяга поводка выключателя замка
• 13 – палец фиксатора замка
• 14 – корпус фиксатора замка
• 15 – замок наружный
• 16 – замок внутренний
• 17 – тяга моторедуктора
• 18 – моторедуктор блокировки замка двери

В случае комплектации электроблокировкой замков дверей после снятия обивки двери отсоедините разъем моторедуктора 18 и тягу 17.

Выверните винты и снимите замок 8. Выньте внутреннюю ручку двери в сборе с кронштейном 10, вывернув предварительно винты крепления.

Сборку двери выполните в обратном порядке. Для надежного крепления резьбу винтов замка и фиксатора смажьте герметиком типа УГ-9. Перед установкой обивки двери проверьте состояние держателей.

• Крепление замков и ручек задней двери
• 1 – рычаг
• 2 – тяга кнопки
• 3 – кнопка
• 4 – тяга привода замка
• 5 – тяга внутреннего привода
• 6 – панель двери
• 7 – клавиша ручки
• 8 – корпус ручки двери
• 9 – поводок клавиши
• 10 – уплотнитель ручки
• 11 – тяга
• 12 – замок наружный
• 13 – палец фиксатора замка
• 14 – корпус фиксатора замка
• 15 – замок внутренний
• 16 – тяга моторедуктора
• 17 – моторедуктор блокировки замка двери
• 18 – ручка двери внутренняя

Разборку и сборку задней двери лада самара 2 производить аналогично передней.

Как установить евроручки «Рысь» на ВАЗ 2115?

Значит приобрел евроручки на 0813, одна с замком одна без. Поставил на пасажирскую дверь ручку без замка, а она дверь.Лучший ответ про установка евроручек на ваз 2115 дан 03 апреля автором ruslan stepanow. почему выдаыливает антифриз с расширительного бачка на ваз 2115 инжектор может перелили, а может и пробка бачка.Обзор замена дверной наружной ручки ваз 2115 (2114,2113) все запчасти покупаю тут: www. Ru при регистрации введите промокод s2977939d и вы пол. Евро ручки ваз 2108 2115. Auto fix info.Хорошие производители предоставляют вместе с евроручками подробную инструкцию по их установке. Сложного в этом ничего нет, но сам факт наличия этой инструкции уже говорит о многом.

Причины проблем с открыванием двери

Если замечена некорректная работа конструкции ВАЗ 2115 и при этом не открывается задняя дверь снаружи, то причина скрывается в замыкающем механизме или плохой регулировке дверного фрагмента. На необходимость ремонта указывают следующие факторы:

• дверь сильно хлопает при закрытии;
• появился неприятный скрип;
• происходит отскок от автомобильного обода;
• произошло смещение дверного полотна;
• появился увеличенный зазор между кузовом и ободом дверцы;
• проседание, провисание, отход дверной стойки в сторону;
• при закрывании хлесткая отдача, поскольку неверно выставлен люфт;
• дверца закрывается только после сильного толчка;
• сломался или заблокировался замок, не работает ручка (наружная, внутренняя);
• появился треск, грохот в дверной карте во время движения транспорта.

Особого внимания требуют зазоры, петли, внутренняя начинка двери, замок и ручка. Проводится осмотр внешнего вида автомобиля в закрытом и открытом состоянии. Также выясняется, есть ли перекос или иные изменения кузовной формы. Дверцы должны находиться на одном уровне, диаметр зазоров составлять не более 1–2 см. Изучив состояние петель, проводится поиск механического повреждения, проверяется работоспособность открывающего механизма, работа личинки замка.

Установка

1. Перед установкой двери, пропускаем через левую сторону ее рамки проволоку, согнутую в петлю. Конец петли выводим из отверстия для жгута проводов.

2. Устанавливаем петли на дверь.

3. Устанавливаем дверь в проем кузова. Надев на шпильку левой петли наконечник «массовых» проводов, заворачиваем гайки крепления петель (не затягивая их).

5. Закрываем дверь и убеждаемся в правильности ее положения в проеме и равномерности зазоров по ее периметру.

Совет: Конструкция крепления петель не предусматривает регулировки положения двери, поэтому если дверь в проеме стоит криво, обратитесь на СТО (возможно, потребуется помощь жестянщика).

6. Затягиваем гайки крепления петель, устанавливаем фиксатор замка.

7. С помощью проволоки протягиваем через рамку двери жгут проводов.

8. Шлицевой отверткой с тонким лезвием заправляем наружный конец защитной трубки жгута проводов в отверстие двери.

9. Надеваем на концы проводов соединительные колодки в соответствии со сделанной маркировкой и подсоединяем колодки к стеклоочистителю и дополнительному сигналу торможения.

10. Крепим обивку потолка держателями.

11. Устанавливаем накладки задних стоек кузова и крепим их саморезами.

12. Шлицевой отверткой поправляем кромки уплотнителей боковых стекол (кромки уплотнителей должна располагаться поверх накладок и обивки потолка).

13. Проверяем работоспособность стеклоочистителя и дополнительного сигнала торможения.

14. Убедившись в работоспособности стеклоочистителя и дополнительного сигнала торможения, устанавливаем обивку двери багажного отделения (см. «Обивка двери багажного отделения — снятие и установка»).
