Для чего нужен

Особенностью данного прибора является наличие большого разнообразия настроек и опций, которые дают возможность контролировать состояние автомобиля и создавать необходимые команды для исполнительных механизмов. Чтобы водитель был вовремя предупрежден о неисправности или переходе на другой режим, на экране ЭБУ появляется соответствующий сигнал. Некоторые модели устройств оснащены голосовым оповещением.

Основная задача бортового компьютера – выполнять диагностику машины. Когда перестает работать какой-то датчик или сенсор фиксирует неисправность в агрегате/системе, на экране загорается предупреждающий сигнал об ошибке. В памяти современных компьютеров заложены коды неисправностей. Когда возникает определенная неисправность, микропроцессор за доли секунды распознает характер поломки и выдает конкретное оповещение в виде кода.

Каждый блок управления имеет сервисный разъем, к которому можно подключить диагностическое оборудование и расшифровать код. Некоторые модели позволяют провести подобную диагностику в домашних условиях. В отдельном обзоре рассматривается пример такой диагностики. В некоторых случаях ошибка может быть результатом небольшого сбоя в электронике. Чаще такие ошибки возникают при выходе из строя определенных датчиков. Иногда бывает так, что бортовий компьютер переходит на другой режим работы, не сообщая об ошибке. По этой причине необходимо проводить профилактичекую диагностику электрооборудования авто.

Современная машина может оснащаться блоком управления с диагностическим оборудованием, однако такие транспортные средства дорого стоят. Внешний бортовик подключается к сервисному разъему авто и способен выполнить часть стандартной диагностики. С его помощью автовладелец может также сбросить код ошибки, если точно уверен, в чем проблема. Цена такой процедуры на сервисном центре зависит от типа автомобиля и сложности самой диагностики. Установка БК позволит владельцу транспорта немного сэкономить средства.

Что называют бортовым компьютером и каковы его функции?

Бортовой компьютер – это специальное устройство, предназначенное для выполнения вычислительных операций на основе данных, полученных с самых различных датчиков, расположенных в важных частях автомобиля.

Условно все бортовые компьютеры можно разделить на два класса:

Узконаправленные. К ним относят компьютеры, способные выполнять какую-то конкретную функцию. К примеру, измерять расход топлива, показывать время и влиять на какие-то электрические системы автомобиля.
Универсальные. К ним относятся специальные устройства, имеющие возможность выхода в интернет. При помощи них, можно определить свои географические координаты, погоду и получать различные данные о ситуациях на дороге.

Большинство современных компьютеров прекрасно совмещают в себе диагностический сканер, который ищет неисправность в электронной системе и ускоряет ремонт автомобиля, а также маршрутный компьютер, позволяющий вычислить расход топлива и километраж. Некоторые компьютеры имеют набор мультимедийных систем, которые позволяют им воспроизводить аудио и DVD-файлы. Таким образом, бортовой компьютер становится заменой радио и автомагнитолы.

Бортовой компьютер может влиять на многие параметры программного обеспечения ЭБУ. К примеру, управлять системой зажигания или форсунками и многими другими системами, влияющими на экономические и мощностные показатели мотора.

Сегодня существуют компьютеры, которые можно просто подключить к 12-вольтовой системе и работать на них, как на самом обычном ПК. Не все водители об этом знают.

Бортовые компьютеры узконаправленного типа

К типу узконаправленных БК непосредственно относятся: маршрутные компьютеры, сервисные (диагностические) компьютеры и электронные системы управления (так называемые управляющие компьютеры).

Бортовые компьютеры довольно часто устанавливаются в автомобилях с инжекторным и дизельным двигателями внутреннего сгорания, в очень редких случаях карбюраторных.

маршрутный бортовой компьютер

Изначально бортовые компьютеры данного вида начали устанавливать на автомобили которые участвовали в ралли в 70-х годах 20-го века. И только к 90-м годам данный вид бортовых компьютеров добрался до серийных автомобилей.
Главными функциями маршрутного БК является вычисление и отображение на экране параметров о движении автомобиля. Современные компьютеры данного вида довольно часто встречаются с встроенным модулем спутниковой навигации, на первых же маршрутных компьютерах он отсутствовал, все расчеты проводились исключительно внутри системы.

Современный маршрутный бортовой компьютер способен выводить на информационный дисплей следующие типы данных:

Среднюю скорость движения в определенный промежуток времени и за весь пройденный маршрут;
Средний расход топлива автомобиля;
Длину маршрута до пункта назначения;
Расчет пройденного расстояния и расстояние всего пути автомобиля;
Показывает время поездки и рассчитывает время прибытия в указанную точку;
Вычисление стоимости данной поездки (с учетом цены на топливо);

Это основные параметры которые выводит маршрутный бортовой компьютер. В зависимости от производителя и модели данные параметры могут меняться.
Маршрутные БК в основном обладают символьным жидкокристаллическим дисплеем или OLED индикатором, которые встраиваются в центральную консоль или непосредственно в приборную панель автомобиля.
Маршрутные бортовые компьютеры, установленные самостоятельно, обладают сравнительно меньшим числом функций, чем интегрированные серийные БК, устанавливающиеся производителем автомобиля. Очень часто встроенный маршрутный компьютер совмещается непосредственно с сервисным или управляющим компьютером.

сервисный бортовой компьютер

По свое сути сервисный бортовой компьютер рассчитан на выявления неисправностей в системах и узлах автомобиля, в том числе тех которые возникают в пути. Так же данный вид компьютеров довольно часто именуют диагностическим.

Помимо всего прочего данный вид компьютеров необходим для упрощения процесса диагностики в сервисном центре. Во время возникновения какой-либо ошибки или неисправности в работе автомобиля, данные об этом сохраняются в непосредственно в память самого компьютера. И при провидении сервисных работ на основе собранной информации формируется отчет об ошибках и неисправностях в автомобиле.
Перечень основных функций сервисного бортового компьютера:

Полный контроль всей электросистемы автомобиля (освещения, выявления коротких замыканий, утечек тока и т.д.);
Постоянный контроль тормозной аппаратуры автомобиля, в том числе тормозных колодок;
Диагностика непосредственно работы автомобиля;
Хранение данных обо всех возникающих ошибках в автомобиле;
Постоянный контроль уровня масла во всех агрегатах автомобиля.

Непосредственно диагностический БК как полностью самостоятельная система встречается довольно редко.

управляющий бортовой компьютер

Управляющим бортовым компьютером называется главный блок системы электронного управления автомобилем. Родителем этого блока считается американская компания IBM, он был создан в 80-х годах прошлого века для немецкого производителя автомобилей BMW. Состоять бортовой управляющий компьютер может как из одного, так и нескольких независимых друг от друга цифровых вычислителей, к которым привязаны собственные датчики и механизмы. В последнее время все чаще встречаются в составе общей разветвленной системы.

Перечень основных функций управляющего бортового компьютера:

Система управления зажиганием;
Все климатические системы;
Блок управления АКПП;
ABS;
Система управления форсунками;
Управления скоростным режимом (круиз-контроль).

Также к основным способностям данного вида компьютеров относятся функции определения параметров непосредственно самого двигателя.
В этот перечень входят такие параметры как:

Температура жидкости охлаждения;
Давление масла;
Потребление воздуха;
Скорость вращения коленчатого вала;
Регулировка напряжения в электросистеме автомобиля и тока зарядки аккумуляторной батареи;
Контроль за температурой двигателя и аварийная сигнализация;
Контроль за превышением максимальной скорости;
Контроль за использованием ремней безопасности;

И многое другое…

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас

Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем Бортовой компьютер АМК 211001

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

Самые популярные фирмы по производству бортовых компьютеров

Multitronics. Московское предприятие, выпускающее не только бортовые компьютеры, а и диагностическое оснащение. Существует производство уже тридцать лет, есть налаженная сервисная и дилерская сеть. Покупатель имеет возможность бесплатно пользоваться послепродажной поддержкой.
НПП «Орион СПБ». Предприятие без ограничений выпускает бортовые компьютеры по марке транспортного средства. У вас всегда есть возможность подобрать требуемую модель на сайте производителя по каталогу совместимости.
ООО «Штат». Компания из города Тольятти выпускает бортовые компьютеры для авто «GM АвтоВАЗ». Есть разрешение для монтажа на гарантийные автомобили. Также имеются универсальные модели.
MicroLine. Предприятие предлагает покупателям серию бортовых компьютеров «Prestige». Предпочтительно применение на отечественных автомобилях, однако имеются и модели универсального типа. Есть поддержка основных протоколов.

Описание бортового компьютера

Что такое бортовой компьютер в автомобиле и какие задачи он выполняет? Для начала давайте разберемся в некоторых теоретических моментах. БК представляет собой электронный узел, позволяющий реагировать и управлять различными процессами в работе разных систем авто. То есть благодаря БК водитель всегда сможет получать данные о работе тех или иных компонентов. Что такое бортовой компьютер, мы разобрались, теперь расскажем о его назначении.

Что показывает бортовой компьютер:

устройство демонстрирует расход бензина при разных режимах движения;
позволяет управлять форсунками, а также системой зажигания транспортного средства;
производит контроль работы трансмиссии;
может управлять различными дополнительными системами двухсторонней связью, к примеру, камерой заднего вида, датчиком парковки и т.д.;
позволяет определить уровень давления моторной жидкости, температуры антифриза;
регулирует уровень напряжения в электроцепи авто, контролирует заряд аккумулятора;
если транспортное средство оборудовано системой климат-контроля, то БК управляет и ей;
одна из основных опций — бортовой компьютер для авто позволяет при необходимости считывать коды ошибок и показать их на дисплей, чтобы водитель мог их расшифровать и узнать, где искать поломку.

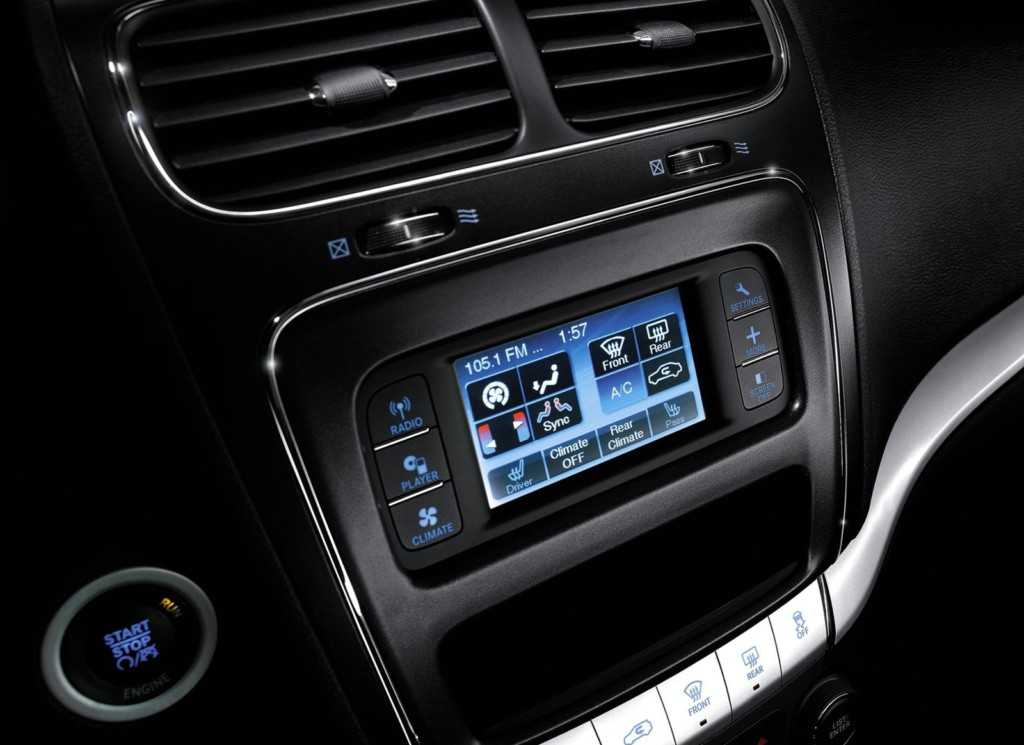

БК с дисплеем в центральной консоли

Принцип работы

Принцип функционирования автомобильного БК для карбюраторных двигателей или инжекторных вариантов не особо сложный. Устройство подключается к цепи контроллеров и регуляторов, производит считывание необходимых данных, после чего обрабатывает полученную информацию. Для обработки используется специальное программное обеспечение. К примеру, если БК по схеме получает данные о расходе горючего, то ПО позволит рассчитать возможный пробег на оставшемся объеме бензина.

Все данные выводятся на экран, установленный в салоне транспортного средства. Сам дисплей может быть цифровым, монохромным, цветным либо четырех- или трехразрядным. Как показывает практика, монохромного экрана диагональю 2 дюйма вполне достаточно для того, чтобы показать водителю более десяти параметров. Более современные варианты БК сегодня оснащаются жидкокристаллическим экраном большой точности.

Виды

На сегодняшний день различаются несколько видов БК:

Универсальный вариант, такое устройство сочетает в себе различные опции дает автовладельцу возможность не только управлять машиной, но и серфить интернет. Основным предназначение такого устройства является повышение комфорта для автовладельца во время езды. Обычно универсальный бортовой компьютер имеет экран диагональю 6-14 дюймов, к более новым моделям можно подключать клавиатуру. Следует отметить, что по своей конструкции такие БК очень похожи на обычные компьютерные ПК, но одной из особенностей устройств является низкая степень игтеграции с электросистемой авто.
Маршрутный. Маршрутный бортовой компьютер позволяет определить параметры езды автомобиля, при этом его не обязательно подключать по GPS к спутнику. Тем не менее, более новые модели в любом случае оснащаются GPS-приемниками. С помощью такого устройства водитель сможет определить среднюю скорость машины, расход горючего, оставшееся расстояние до того или иного пункта, пройденный километраж и т.д. Кроме того, в зависимости от модели, которую вы установите в свой автомобиль, устройство может иметь функцию рассчета расхода горючего при экстренном торможении либо быстром ускорении. Обычно БК этого вида устанавливаются в контрольный щиток.
Управляющий и сервисный БК. Предназначение таких компьютеров заключается в определении поломок основных агрегатов транспортного средства и предупреждении об этом автовладельца. Как правило, такой БК – это составляющая часть системы управления машиной, но в зависимости от модели, это может быть и самостоятельный девайс в обширным функционалом. При проверке автомобиля все комбинации ошибок хранятся в памяти устройства и будут там находиться до того момента, пока ошибка не будет исправлена, а память – обнулена (автор видео — канал AvtoGSM).

Руководство по подключению своими руками

Процедура установки, демонтажа и подключения может быть осуществлена в домашних условиях. Перед тем, как взяться за эту работу, взвесьте свои силы, поскольку компьютер — это дело серьезное, ведь именно он отвечает за многие процессы. Тем более, что он напрямую связана с блоком управления (автор видео — канал Домашние Самоделки).

Монтаж БК

Далее, предлагаем узнать, как производится установка бортового компьютера на ВАЗ 2114. Для ВАЗ 2114 можно использовать БК Гамма или любой другой, адаптированный под технические характеристики и особенности транспортного средства.

Итак, как установить устройство своими руками:

Для начала необходимо подобрать место для монтажа. Как мы уже сообщали, оно находится на центральной консоли и скрыто при помощи пластиковой заглушки, поэтому ее необходимо демонтировать.
Для более простого монтажа в этой модели авто предусмотрен специальный разъем проводов с колодкой, в которой девять контактов. Эти контакты необходимо установить в разъем, расположенный на тыльной стороне БК.
Далее, активируем К-линию. Чтобы сделать это, необходимо подключить провод коричневого цвета к гнезду М разъема для Евро2 либо к гнезду 7 разъема Евро3. Что касается обратного конца кабеля, то его необходимо установить в гнездо 2 на штекере. При установке будьте внимательны, возможно такое, что колодка установлена в автомобиле вверх ногами.
Теперь вам остается только установить БК в место посадки и протестировать устройство на работоспособность. Следует учитывать, что в зависимости от модификации устройства, такой БК можно поставить и на транспортное средств ос карбюратором. Но одного компьютера будет недостаточно, необходимо будет ставить дополнительные устройства и приборы (автор видео — канал MrStas ZoRrO).

Демонтаж БК

Часто бывает такое, что БК не устраивает автовладельцев по тем или иным функциям или он просто работает некорректно и его необходимо заменить. В таком случае вы можете произвести демонтаж БК в домашних условиях, в этом нет ничего сложного. Перед тем, как снимать устройство, необходимо удостовериться в том, что его демонтаж не отразится на гарантийном обслуживании транспортного средства. Разумеется, это относится к более новым автомобилям, которые приобретались в салоне. Мы рассказываем об этом потому, что демонтаж БК в любом случае повлияет на гарантию, это необходимо учитывать.

Рекомендуем: Устройство и принцип работы топливного насоса

Итак, подробная инструкция по демонтажу бортового компьютера своими руками:

Перед тем, как приступить к процессу снятия, необходимо обесточить транспортное средство. Чтобы сделать это, достаточно просто отключить аккумулятор, а именно — снять с него отрицательную клемму.
После этого демонтируется панель управления аудиосистемой. В этом также нет ничего сложного, при снятии будьте аккуратны, чтобы не повредить ее.
Далее, необходимо демонтировать саму автомагнитолу, для этого нужно отсоединить подключенную проводку от нее.
После того, как магнитола будет снята, через открывшееся отверстие можно просунуть руку и отсоединить фиксаторы блока самого устройства. Сделав это, необходимо максимально аккуратно демонтировать БК и отсоединить от него всю подключенную проводку.
После выполнения всех этих действия необходимо убрать все вспомогательные девайсы и приборы, которые подключены к БК. Если вы решили произвести замену устройства на новое, то на этом этапе устанавливается новый девайс и подключается в соответствии с инструкцией по эксплуатации и монтажу. Если вы просто решили демонтировать БК, то просто подключите аудиосистему и установите ее на свое место.

Цена вопроса

Стоимость устройства зависит от многих параметров, поэтому однозначно назвать цену, актуальную для всех бортовых компьютеров на «четырках», нельзя. Цена на устройство определяется в соответствии с производителем компьютера, его технических параметров и характеристик. Сразу же хотим сказать, что отдавать предпочтение дешевым вариантам мы бы не рекомендовали, поскольку БК — это «мозги» автомобиля, а на этом экономить нельзя.

1. ШТАТ 115Х42 (цена — примерно 3 тысячи рублей)

2. Multitronics UX-7 (цена — в среднем около 1500 рублей)

3. Gamma GF 315T (цена — примерно 4500 рублей)

Как работает бортовой авто компьютер

Информация о материале: Категория: it

Компьютеры стали обычным явлением в каждом современном автомобиле. Бортовые компьютеры контролируют существенные аспекты функционирования автомобиля, включая торможение и рулевое управление.

Они также отвечают за подвеску, приборы и работу мотора. Водитель и пассажиры не могут управлять установленными в машине компьютерами; их программы хранятся в ПЗУ(постоянных запоминающих устройствах) и не могут быть изменены.

Сначала компьютеры устанавливались в автомобилях, чтобы снизить загрязнение воздуха, после того, как правительство выпустило законы, устанавливающие нормы выбросов выхлопных газов в атмосферу. Сенсоры в выхлопной трубе анализируют выбросы и передают информацию в микропроцессор. Микропроцессор, в свою очередь, регулирует эффективность сжигания топлива для снижения уровня вредных выбросов.

Сенсоры, где бы они ни устанавливались, собирают информацию о состоянии колес, тормозов и подвесной системы, чтобы обеспечить безопасную мягкую езду. Компьютеры могут осуществлять десятки мельчайших исправлений в секунду, постоянно приспосабливаясь к меняющимся условиям. Они предотвращают скольжение колес перед торможением. Компьютер регулирует уровень тормозной жидкости с тем, чтобы колеса продолжали вращаться. Компьютеры помогают смягчить тряску на неровной дороге, направляя давление на амортизаторы. Кроме того, компьютеры позволяют усовершенствовать автомобиль при помощи нововведений, таких как четырехколесное управление и бортовая навигация, которая осведомляет водителя о месте eft) нахождения и предлагает кратчайший путь в пункт назначения.

Контроль двигателя

Чтобы двигатель автомобиля заработал, в цилиндре смешиваются воздух и горючее, а затем смесь под давлением сжигается, выделяя энергию. Компьютер, используя данные о потоке воздуха, горючем, температуре в моторе и выхлопах, определяет наиболее эффективную смесь и количество горючего. Свечи зажигания тоже контролируются компьютером, который обеспечивает правильное таймирование. Компьютер делает постоянные поправки для каждой свечи и цилиндра, обеспечивая тем самым максимальную эффективность работы двигателя.

Контроль скольжения

Когда водитель нажимает на тормоз при скользкой дороге, неожиданное давление тормозов может вызвать стопорение одного или двух колес, то есть они перестают вращаться, хотя машина продолжает двигаться. Тяга прекращается, и водитель может потерять контроль управления. Сенсор вращения определяет, когда колеса должны застопориться. Компьютер при помощи насоса давит на тормоза со скоростью 10 раз в секунду, что ослабляет давление и позволяет колесам вращаться, тем самым предотвращая скольжение.

Амортизация ударов

Вес машины поддерживается колесами, пружинами и амортизаторами. Во время движения машину трясет, причем чем неровнее местность, тем сильнее толчки и удары. Сенсоры отмечают движения амортизаторов и регулируют давление с тем, чтобы обеспечить плавную езду. Когда груз в автомобиле не сбалансирован, к примеру, перегружен багажник, компьютер обеспечивает подачу воздуха в то место, куда это необходимо, чтобы поддержать уровень шасси.

Панель управления

Дисплеи компьютерных приборов придают автомобилю сходство с реактивным самолетом. Стрелочные приборы уступили место жидкокристаллическим дисплеям. Эти дисплеи проецируют данные прямо на лобовое стекло, освобождая водителя от необходимости отводить глаза от дороги.

Тенденции развития бортовых компьютеров

В настоящее время, производители цифровых систем стремятся работать в двух направлениях – это объединить все функции компьютера в одну, единственную систему. Другое направление – это создание отдельных компьютеров, которые будут отвечать за конкретные задачи.

Конечно, объединение всех систем позволяет упростить процессы монтажа таких устройств и общей диагностики автомобиля, позволяя выводить наиболее точную информацию о контролируемых параметрах. С другой стороны, применение отдельных компьютеров позволит установить такое устройство даже на те автомобили, которые совершенно не предусматривают монтажа таких систем, однако при этом, количество функций будет ограничено.

Тем не менее, второе тип компьютеров сейчас распространяется намного стремительнее, в отличие от первого и постоянно совершенствуется.

Как считает расхода топлива

Многих водителей интересует работа БК в автомобиле и точность предоставляемых им данных. При исправных системах прибор показывает достаточно точные данные.

Расход топлива вычисляется по интервалу открытия и закрытия форсунок. Это микросекунды. При нажатии на газ интервал увеличивается и подается больше горючего. Компьютер берет в расчет пропускную способность форсунок, которая точно известна

Также важно состояние бензонасоса и фильтра. Исходя из этих данных, БК показывает средний и текущий расход при заданной скорости

Зная объем топлива в бензобаке и его расход, компьютер без труда определяет оставшееся расстояние поездки. По похожему принципу рассчитываются и многие другие параметры (масло, давление). Данные могут не совпадать, если какая-то из систем неисправна. Например, забиты форсунки или сбились настройки. Даже использование нестандартной резины может существенно повлиять на результат.

Что такое смарт-датчик?

Кластеры в настоящее время используются в меньших масштабах для датчиков. Например, традиционный датчик давления содержит устройство, которое выводит изменяющееся напряжение в зависимости от давления, прикладываемого к устройству. Как правило, выходное напряжение не является линейным и зависит от температуры и напряжения низкого уровня, которое требует большого усиления.

Сегодня многие производители производят так называемые смарт-датчики, который уже снабжены всей электроникой, в частности, микропроцессором, который позволяет прочитать напряжение этого датчика, откалибровать его помощью кривых температурных компенсаций и обеспечить преобразование аналогового сигнала в цифровой, таким образом, доставив этот самый сигнал «горячим» и максимально готовым к использованию на шину связи.

Smart-датчик экономит средства автопроизводителя от необходимости знать все «грязные» детали датчика, и сохраняет вычислительную мощность в модуле, который в противном случае должен был бы делать эти расчеты самостоятельно.

Ещё одним преимуществом смарт-датчика является то, что цифровой сигнал при движении по коммуникационной шине менее подвержен электрическим помехам. Аналоговое напряжение, путешествуя через провод, может подобрать дополнительное напряжение в то время, когда проходит через определённые электрические компоненты или даже когда автомобиль проезжает под линией электропередач.

За последнее десятилетие мы стали свидетелями того, как системы безопасности, такие как ABS и подушки безопасности, стали обычным явлением на не самых дешёвых автомобилях. Другие функции безопасности, такие как система контроля против опрокидывания, ESP также начинают становиться всё более распространёнными и внедряться во всё более недорогие автомобили. Каждая из этих систем добавляет новый модуль к бортовому компьютеру машины, и каждый этот модуль содержит несколько микропроцессоров. В будущем будет всё больше и больше этих модулей по всей машине по мере того, как новые системы безопасности будут добавляться. Каждая из этих систем безопасности требует всё больше вычислительной мощности, и, как правило, упаковывается в своём собственном блоке электроники. Но это ещё не всё. В ближайшие годы мы будем иметь все виды новых удобных функций в наших автомобилях, и каждая из них требует больше электронных модулей, содержащих несколько микропроцессоров.

Подключение

Бортовые компьютеры предназначены для того, чтобы считывать информацию с установленных в автомобиле датчиков, собирать её и передавать на экран.

Зачастую не возникает серьёзных проблем с тем, как правильно подключить бортовой компьютер. Практически все внештатные устройства легко соединяются с системой диагностики и контроля в транспортном средстве.

даже если бортового компьютера с завода на автомобиле нет, диагностическая колодка там всё равно присутствует. Здесь будет проще заглянуть в руководство по эксплуатации, чтобы узнать, где именно в вашей машине она располагается;
на приобретённом бортовом компьютере предусмотрен похожий разъём. Обычно он подходит под разъём диагностической колодки;
не паникуйте, если разъёмы не совпадают. Существуют в продаже специальные переходники, которые позволяют объединить диагностическую систему автомобиля с приобретённым бортовым компьютером;
если прямого соединения между колодками нет, а переходник покупать не хотите, можно обойтись обычным соединением проводов. В такой ситуации требуется по инструкции определить пару контактов для питания, а также одну линию, которая отвечает за диагностику.

В процедуре подключения нет ничего сложного. Вам нужно только соединить автомобиль с новым бортовым компьютером. Куда серьёзнее задача заключается в настройках. Здесь потребуется проявить максимум аккуратности и действовать последовательно.

Лучшие бортовые компьютеры на Рено

Подержанные автомобили французского производства не выходят из моды, а новые не всегда поставляются с штатными бортовыми компьютерами. Для Renault разработаны десятки разнообразных БК, от простейших «информаторов» до мультимедийных систем. Мы подобрали два одинаковых по стоимости, но отличающихся по функциям бортовых компьютера.

Яндекс.Авто

Информационно-развлекательная система с голосовым управлением Алиса. Встроенный навигатор отображает оптимальные маршруты, а при включённом интернете учитывает пробки, дорожно-ремонтные работы. Переносятся ранее проложенные на мобильных устройствах маршруты. Карты обновляются каждый день. Бортовой компьютер Рено голосом предупредит о дорожных знаках, камерах видеонаблюдения.

Ассистент Алиса распознаёт и интерпретирует голос, выполняет десятки надиктованных команд. Яндекс.Авто воспроизводит музыкальные композиции с Яндекс.Музыки. Приложение для смартфона покажет место расположения автомобиля, позволяет открывать, закрывать багажник, удалённо запускать двигатель для прогрева. В связке с мобильным приложением упростит оплату заправки, парковочного места, уведомит об эвакуации автомобиля.

Достоинства:

Построение маршрутов без интернета.
Ежедневное обновление карт.
Голосовое управление с Алисой.
Расширение функциональности за счёт 4G модема.
Интеграция с Яндекс.Музыка.

Недостатки:

Высокая цена.

Multitronics TC 740

Стильный прибор с мультидисплеем размерами 320 × 240 px. Отображает до 28 выбранных параметров одновременно. Встроенные цветовые схемы и настройка по каждому RGB-каналу изменят цветовые тона на дисплее. Противосолнечный козырёк прикрывает экран от солнечных лучей. Устройство совместимо с большинством протоколов диагностики авто и выводит до 200 параметров. Умеет сохранять, считывать содержимое стоп-кадра при обнаружении ошибок.

По mini-USB коммутируется с компьютером для тонкой настройки и обмена данными – перенос статистики и конфигурации. Калибровки переносятся между одинаковыми автомобилями – после калибровки на одной машине конфигурационный файл записываются в БК аналогичных моделей. Собирает сведения с одного или двух аналогичных парковочных радаров.
