Настройка магнитолы pioneer: инструкции на русском

Обзор автомагнитолы JVC KD-R90BT

Настройка автомагнитолы jvc

Компания JVC с самого начала своего существования любит удивлять автовладельцев необычными головными устройствами. Данное правило применимо и к JVC KD-R90BT. Итак:

На фоне своих аналогов данный аппарат выглядит весьма необычно. Несмотря на простой внешний вид, магнитола сможет удивить даже самого предвзятого меломана.
Главным минусом консоли остаются пластиковые кнопки, окрашенные под алюминий.
В процессе воспроизведения магнитола с легкостью читает названия файлов.

Дисплей имеет возможность смены цветовой схемы, вот только яркость экрана могла бы быть немного повыше.
Управлять магнитолой как всегда очень просто, что применимо для всех видов автомагнитол JVC.

Несмотря на свои скромные размеры, автомагнитола JVC KD-R90BT имеет очень мощный усилитель. Встроенный и выполненный по технологии MOS-FET, его 24-битный цифровой преобразователь передает звучание в полном объеме. Выходная мощность автомагнитолы — 200 ВТ (4х50 Вт), и предварительно звук проходит через 5-полосный эквалайзер. Стоит отметить, что звукокомпенсатор полностью устраняет задержки волны от головного устройства до динамика. Усилитель обладает следующими техническими характеристиками:

Он оснащен полевыми транзисторами.
Максимальная мощность составляет 4х50 Вт.
Номинальная мощность составляет 20 Вт.
Звучание колеблется в районе 40-20 000 Гц.
5 — полосный эквалайзер.
Возможность сохранения собственных настроек звука.
Звуковой процессор с возможностью выравнивания задержек.

Регулировка уровня громкости делится на 3 области.
Встроенные фильтры частот.
Функция активации максимального усиления звука.
Фейдер – возможности регулировки уровня громкости передних/задних колонок.
Дополнительные линейные выходы на сабвуфер(см.Как подключить сабвуфер к автомагнитоле: уроки для любителей).

Несмотря на быстро теряющую популярность CD-дисков, производители все-таки решили установить в магнитолу CD-плеер. Главной особенностью плеера является чтение перезаписываемых дисков. CD-плеер поддерживает MP3 и WMA форматы, при частоте звучания от 5-20 000Гц. Воспроизведение осуществляется как в случайном порядке, так и методом повтора. Изъятие диска, возможно, осуществить даже при выключенном питании.

Технические характеристики CD-плеера:

За счет схемы работы ADS плеер читает как CD-R, так и CD-RW диски.
Устойчивость считываемого механизма к экстремальным условиям.
Диапазон звукового воспроизведения 5 – 20 000Гц, уровень шума 102 дБ.
Воспроизведение в случайном и повторяющемся режиме.
Отображение имени аудиофайла на дисплее.
Выгрузка носителя даже при выключенном питании.

Дополнительные возможности

Автомагнитола JVC KD-R90BT обладает следующими возможностями:

Наличие двух линейных входов USB и Bluetooth адаптера.
Совместимость со всеми системами мобильных приборов.
Съемная передняя панель с защитным пластиковым футляром.
Отображение на главном экране монохромных часов.
Автоматическое приглушение звука, если раздался звонок на телефон.
Мультифункциональный пульт дистанционного управления.
Наличие адаптера Passer, с функциями управления магнитолой на руле автомобиля.

Комплектация

Набор автомагнитолы JVC KD-R90BT поставляется в следующей комплектации:

Непосредственно автомагнитолы.
Микрофон.

Микрофон для автомагнитолы jvc

Набор кабелей.
Провода питания.
Пульт ДУ.
Инструкция.
Гарантийный талон.
Футляр для панели.
Монтажные инструменты.

Антенна для автомагнитолы jvc

Настройки базовых функций на «Пионере»

Отключите «Демо»

Отключите режим «Демо», прежде чем вносить какие-либо изменения в настройки радиостанции. Pioneer и многие другие современные автомобильные аудиосистемы имеют демонстрационный режим. Пока устройство не выключено, все настройки сохраняются в точности до момента выключения. Если вы не хотите перенастраивать свои предпочтения при каждом включении, этот режим следует отключить.

Основная ручка управления на магнитолах Pioneer с фирменными основными ручками управления

Это делается следующим образом:

Выключите радио (нажмите и удерживайте кнопку SRC, пока дисплей не погаснет).
Нажимайте ту же кнопку снова, пока не появится меню запуска.
С помощью регулятора громкости выберите в меню пункт «System», а затем «Demo». Справа от него будет положение On.
Любая из стрелок по бокам регулятора громкости переключит положение на Off.
Нажатие кнопки Band сохраняет настройку. Режим Выкл. сохраняется в памяти, и радио выключается. Можно переходить к другим настройкам.

Регулятор громкости также выполняет функции джойстика на автомобильном радиоприемнике марки; помимо вращения, его можно сдвигать с места, толкать вверх и вниз или перемещать влево и вправо для выполнения определенных настроек.

Настройка времени

Повторите шаги 1-2 из инструкции выше.
Затем поверните диск, чтобы выбрать в меню пункт «Система».
Нажмите на диск и выберите настройку часов в новом меню.
Используйте стрелку вправо для ввода настроек.
Поверните «Volume» против часовой стрелки, чтобы установить значение.
Нажмите один раз для подтверждения.
Используйте стрелку влево, чтобы выйти из настройки.

Язык и календарь

Как и часы, эти настройки находятся в меню Система. Принцип настройки идентичен принципу настройки часов. Как и часы, календарь можно настроить отдельно для дня, месяца и года.

Настройка сабвуфера в главном меню

Теперь нам нужен пункт меню SW SETTING2 – ищем его, вращая джойстик до тех пор, пока не увидим надпись SW 80 HZ 0. Вращая рукоять панели управления, устанавливаем значение частоты на уровне 50 Гц или на другом, в зависимости от ваших личных предпочтений к качеству звучания. Сделав свой выбор, вращаем рукоятку далее до момента, пока не замигает цифра 0 для установки мощности режима (он устанавливается в диапазоне -6 +6), и устанавливаем его на приемлемой мощности звучания без искажений. Выходим из меню с помощью кнопки Band.

Далее необходимо настроить тонкомпенсацию магнитолы. Для этого снова вращаем джойстик, пока не загорится надпись LOUDNESS с тремя возможными значениями – низкий, средний и высокий. Нам нужно значение HIGT – устанавливаем его и снова выходим обратно в меню.

Настройка эквалайзера на магнитоле Pioneer

Последний штрих в настройке магнитолы – это выбор мощности и регулировка эквалайзера. Для этого ищем пункт меню EQ SETTING1 и находим его вместе с тремя уровнями состояния: низкая, средняя и высокая частота. Настройки эквалайзера вы можете регулировать на свое усмотрение, но желательно, чтобы уровень низких частот не превышал 0-1. Выбрав подходящее качество звучания частот, вы получаете мощный и насыщенный звук аудиосистемы в своем автомобиле.

Настройка магнитолы Pioneer MVH серии 150UB и других моделей магнитолы Пионер имеет сходные принципы, возможны отличия по количеству выбираемых пунктов настройки. Большинство пользователей этих устройств отмечают большие возможности для индивидуальной настройки качества и мощности звучания, высокое качество звука после настройки, а также интуитивно понятное и легко управляемое меню управления. Широкие возможности для воспроизведения файлов любого формата также относятся к преимуществам этой марки магнитолы.

Статья о том, как правильно настроить автомобильную магнитолу Pioneer. Особенности настройки, пошаговый алгоритм. В конце статьи — интересное видео о настройке радиостанций на магнитолах «Пионер».

Положения джойстика
Настройка частоты среза
Настраиваем режим сабвуфера
Тонкомпенсация
Видео о настройке радиостанций на магнитолах Pioneer

Название автомагнитолы «Pioneer» для современного русского человека может звучать несколько архаично по вполне понятным причинам, но, тем не менее, это название говорит само за себя – первая из первых.

И это действительно так: международная корпорация Pioneer Corporation вот уже много десятилетий предоставляет на мировой рынок свою продукцию с гарантией высокого качества.

Поэтому вам не придется жалеть о потраченных деньгах после приобретения этой великолепной магнитолы. И вот, она уже красуется на передней панели в салоне вашего автомобиля, вы включаете ее… Но что это? Вместо качественной музыки вы слышите какие-то хрипы, которые нисколько не услаждают вашего слуха, а, скорее, наоборот.

Так что же это? Брак? Обман? Прежде всего, возьмите себя в руки и не торопитесь с обвинениями в адрес поставщиков и производителей. Ларчик открывается просто: ваша магнитола нуждается в настройке. Да, в этом все дело. А поскольку настройка магнитолы «Pioneer» — занятие весьма непростое, мы сейчас поэтапно расскажем вам, как это делается.

Если это 1, 2 и далее, то перед вами типичный бюджетный вариант магнитолы «Pioneer». А к настройке можете приступать лишь в том случае, если приобрели модель 3100 и выше. В качестве примера возьмем магнитолу Pioneer DEH 3100.

Пошаговая настройка

Настройка магнитолы подробно изложена в руководстве по эксплуатации Pioneer DEH-1900UB 2017 г. выпуска. Она будет осуществляться таким способом и при изменении заводских настроек других похожих приборов. Исключением будут процессорные устройства, настройка которых сложнее.

При изменении параметров подачи звука важно обратить внимание на следующие показатели:

низкочастотные звуки;
баланс фронтальных и задних динамиков;
распределение звукового сигнала между колонками с правой и левой сторон.

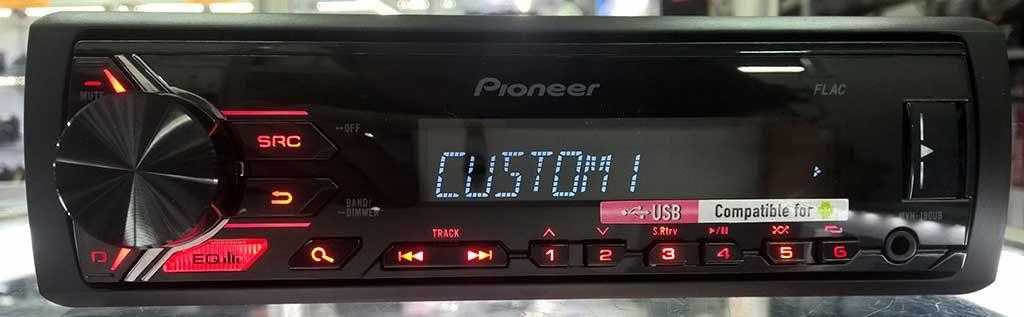

Эквалайзер

Настройка эквалайзера на магнитоле помогает улучшить качество звука, даже при использовании акустической системы низкого качества. Это устройство помогает регулировать частоту звука.

Эквалайзер (EQ) можно найти в разделе меню, который называется «Аудио». В этом пункте регулируется не весь диапазон звука, а нужные полосы частот (в магнитолах Pioneer их 5: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц). Частота, на которой изменяется коэффициент усиления фильтра, называется порогом среза на колонках.

В автомагнитолах фирмы Pioneer предусмотрены несколько вариантов стандартных настроек эквалайзера и 2 набора кастомных настроек, которые владелец может создать сам. Переключение между этими версиями осуществляется из меню или клавишей EQ.

Чтобы настроить магнитолу самостоятельно, надо подтвердить выбор пункта «Эквалайзер» в разделе «Аудио», нажав на джойстик. Повернув его, можно выбрать нужную частоту и снова нажать на центр ручки, выставив положение в диапазоне от -6 до +6. Это позволит изменить громкость выбранных частот.

Потребитель сам определяет, какие параметры звука установить. Есть несколько рекомендаций, которые позволят сделать правильный выбор характеристик:

для воспроизведения рок-музыки лучше усилить громкость басов (80 Гц) до +2;
ударные инструменты хорошо звучат на частоте 250 Гц;
параметры передачи голоса регулируются на 250-800 Гц;
частоты для электронной музыки — 2,5-5 кГц.

После завершения изменения параметров качанием ручки влево выходят в основное меню.

Фильтр высоких частот

После этого настройка музыки происходит в пункте меню HPF, полное название которого — High Pass Filter (фильтр высоких частот). Он прекращает подачу в динамики звука, который выше установленного значения, чтобы уменьшить степень искажения мелодии.

Если в системе нет сабвуфера, лучше установить пороговое значение HPF на частотах 50-63 Гц. Проверять результат рекомендуется при громкости 30.

Это вызовет увеличение громкости воспроизведения музыки.

При регулировке крутизны затухания частот рекомендуется выбрать 24 дБ на 1 октаву.

Фильтр низких частот

С помощью фильтра низких частот можно выполнить настройку автомобильной магнитолы под сабвуфер в соответствующем разделе меню.

В нем представлены 3 значения режима сабвуфера:

Частота среза сабвуфера, которую можно установить по желанию владельца в диапазоне 63-100 Гц.
Громкость акустической системы по шкале от -6 до +6. Рекомендуется установить такое же значение параметра, как и при настройке эквалайзера.
Крутизна затухания частот. Лучше выбрать значение, выбранное в пункте HPF (12 или 24 дБ).

При согласованности настроек высокие и низкие частоты в мелодии будут сбалансированы, и человек, пользующийся акустической системой, не будет испытывать дискомфорта при ее прослушивании.

Настройка радио

Чтобы настроить радио в магнитоле от компании Pioneer, надо выбрать диапазон, найти и сохранить нужные радиостанции. Это можно сделать несколькими способами:

Автоматический поиск радиостанций. В основном меню следует найти раздел BSM, в нем есть возможность запустить поиск станций с наивысшей частотой в радиодиапазоне. После этого надо ее сохранить, закрепив за ней значение кнопки от 1 до 6. Затем поиск станций будет продолжен. В скрытом меню можно изменить шаг поиска со 100 кГц на 50 кГц, чтобы расширить диапазон осуществления операции.
Полуавтоматический поиск радиостанций. Если в режиме радио нажать клавишу «Вправо», запустится поиск станций.
Ручная настройка радио. Нажав несколько раз кнопку «Вправо» на панели управления при нахождении в режиме радио, произойдет переключение на какую-либо частоту. Найденная станция сохраняется в памяти устройства.

Специалисты Pioneer Russia рассказали о тонкостях настройки эквалайзера | АВТОЛАЙН

Предположим, вы стали счастливым обладателем нового навороченного ресивера Pioneer. Например, теперь в вашей приборке установлена одна из этих моделей: MVH-X580BT, DEH-S5000BT и FH-X730BT. Весьма совершенный DSP таких устройств позволяет проводить глубокую настройку звука. В частности, на борту каждого из этих ресиверов — 13-полосный эквалайзер.

Если вы не звукорежиссер, то у вас может возникнуть вопрос: а как пользоваться эквалайзером? Какие ползунки нужно двигать для того, чтобы АЧХ стала идеальной?

Оговоримся: настройка звучания системы с помощью эквалайзера — обязательный этап. Даже самая грамотная и просчитанная инсталляция станет звучать лучше при правильной настройке.

Специалисты Pioneer Russia подготовили краткое руководство: смотрите схему, читайте текст и увеличивайте (а лучше — уменьшайте) те частоты эквалайзера, которые отвечают за соответствующие компоненты трека.

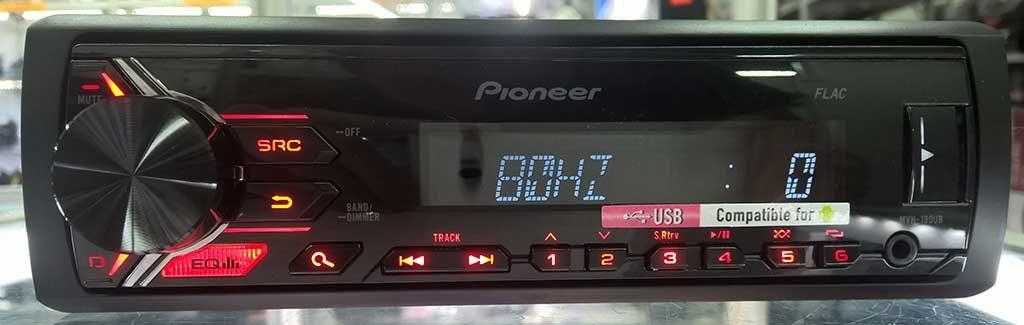

Полоса 50 Гц: Глубокий, вибрирующий бас. Старайтесь не усиливать этот диапазон, если в системе нет сабвуфера, это может перегрузить динамики акустических систем. А вот в системе с сабвуфером легкое поднятие может придать звучанию глубины.

Полоса 80 Гц: С этим ползунком тоже нужно быть осторожнее, поскольку здесь обычно находится стык зон ответственности сабвуфера и основных акустических систем. Полоса отвечает за плотность и насыщенность баса.

Полоса 125 Гц: Ударность баса, панч. Ослабление этого диапазона сделает звучание скучным, потеряется ощущение ритмичности музыки. Чрезмерное усиление может сделать бас слишком жестким.

Полосы 200 и 315 Гц: На этих частотах часто возникают проблемы, вызванные резонансами салона. Подвигайте ползунок, чтобы выставить наиболее комфортное и естественное для вас звучание — достаточно насыщенное, но без гулкости.

Полосы 500, 800 Гц и 1,25 кГц: Наиболее информативные для нашего слуха частоты. Их удобно настраивать, ориентируясь на музыку с вокалом.

Чрезмерное приглушение этих частот может привести к глухому звучанию, а чрезмерное усиление — к «телефонному» звуку.

Полосы 2 и 3,15 кГц: Этот диапазон ответственен за разборчивость вокала и большинства музыкальных инструментов. Сильное ослабление может привести к потере ясности, а чрезмерное усиление — к утомительности звучания.

Полоса 5 кГц: Чистота и ясность звучания. Сильное ослабление делает звук скучным, а усиление сверх меры — слишком ярким и резким.

Полоса 8 кГц: Настраивая этот диапазон, обратите внимание на звучание свистяще-шипящих звуков, особенно в вокале. Полоса 12,5 кГц: На этих частотах уже нет основных тонов музыкальных инструментов, но есть обертона, которые придают звучанию воздушность

Прибавьте, чтобы придать музыке приятную легкость, но не перестарайтесь, иначе получите свистящее звучание

Полоса 12,5 кГц: На этих частотах уже нет основных тонов музыкальных инструментов, но есть обертона, которые придают звучанию воздушность. Прибавьте, чтобы придать музыке приятную легкость, но не перестарайтесь, иначе получите свистящее звучание.

Инструкция по эксплуатации автомагнитолы Pioneer по моделям:

AVH-160DVD
AVH-1400DVD
AVH-2400BT
AVH-3500DVD
AVH-A100
AVH-A101
AVH-A200BT
AVH-P3100DVD
AVH-P3400DVD
AVH-X1500DVD
AVH-X2500BT
AVH-X4500DVD
AVH-X8500BT
AVIC-HRZ008
AVIC-MRZ02
AVIC-MRZ05
DEH-1400UB
DEH-1400UBB

DEH-1410UB
DEH-1420UB
DEH-1500UB
DEH-1500UBA
DEH-1500UBB
DEH-1500UBG
DEH-1600UBG
DEH-2320UB
DEH-2400UB
DEH-3300UB
DEH-4000UB
DEH-4250SD
DEH-5000UB
DEH-5450SD
DEH-6010MP
DEH-6300SD
DEH-80PRS
DEH-8400BT

DEH-P3600MP
DEH-P4550
DEH-P5000UB
DEH-P6000UB
DEH-P88RS
DEH-S100UBG
DEH-S5000BT
DEH-X3600UI
FH-X360UB
FH-X380UB
FH-X730BT
MVH-09UBG
MVH-1400UB
MVH-150UB
MVH-150UBG
MVH-160UI
MVH-180UB
MVH-180UBG

MVH-190UB
MVH-190UBG
MVH-190UI
MVH-280FD
MVH-29BT
MVH-570AV
MVH-A200VBT
MVH-AV190
MVH-AV290BT
MVH-S100UB
MVH-S100UBA
MVH-S100UBG
MVH-S100UBW
MVH-S100UI
MVH-X460UI
MVH-X580BT

Как поменять язык на магнитоле пионер?

Пожалуй, нет такого автовладельца, который после покупки нового автомобиля или новой магнитолы не столкнулся бы с необходимостью её настройки для получения более качественного и глубокого звучания. Для этого достаточно проделать ряд несложных манипуляций, которые мы рассмотрим на примере настройки магнитолы компании Pioneer, пользующейся большой популярностью в России.

Для чего необходима настройка магнитолы Pioneer

Прежде чем перейти к процессу настройки аудиомагнитолы Pioneer, стоит уяснить, для чего необходимо делать это:

Некорректная регулировка магнитолы способна свести на нет звучание даже самой дорогой и качественной акустики профессионального уровня.

Настройка под сабвуфер

Если в автомобиле установлен сабвуфер, то для начала работы устройства необходимо его активировать в меню аудиомагнитолы. Для этого нужно сначала выключить устройство, а затем, зажав кнопку включения (SRC), дождаться включения дисплея, после чего пользователь окажется в меню предварительных настроек.

Настраиваем эквалайзер

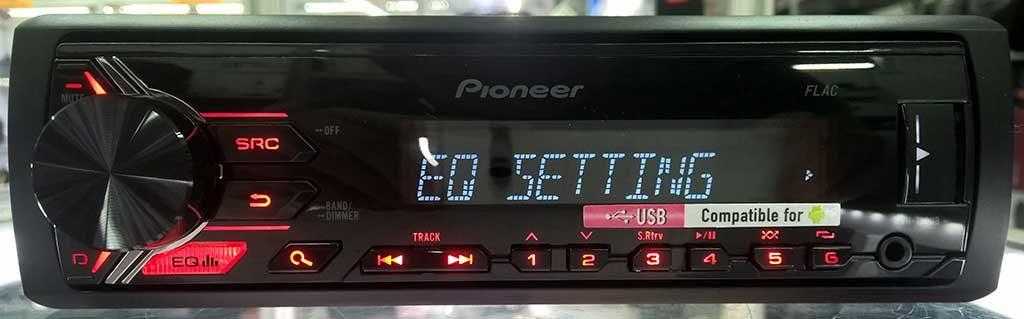

Для настройки эквалайзера заходим в пункт меню EQ SETTING1, в котором можно установить уровень амплитуды сигнала для средних, высоких и низких частот. В пункте EQ SETTING2, который также находится в главном меню настроек, пользователь может выбрать центральную частоту коррекции сигнала, а также ширину регулированного диапазона. ДВсё это доступно для ВЧ, СЧ и НЧ.

Для настройки эквалайзера заходим в соответствующее меню

Выбирать параметры настроек необходимо исходя из возможностей динамиков и личных предпочтений слушателя.

Чтобы активировать режим AUX, который по умолчанию не активен, необходимо выключить магнитолу, а потом включить её длительным нажатием кнопки FUNC, после чего ищем надпись AUX:OFF и кнопками вверх/вниз выбираем пункт AUX:ON.

Важно: вход в меню функции может быть осуществлён посредством зажатия другой кнопки, к примеру, SRC или SOURCE

Включаем Bluetooth

Для того чтобы активировать Bluetooth, необходимо зайти в меню основных настроек и найти там подпункт BT AUDIO и выбрать ON. После этого включаем Bluetooth на смартфоне/планшете и ищем магнитолу.

После того как магнитола найдена, подключаемся к ней, для чего может потребоваться введение ключа безопасности — по умолчанию «0000».

Как настроить часы

Для настройки часов нужно войти в меню основных настроек, что можно сделать, включив выключенную магнитолу зажатием кнопки SRC или зажав центральную кнопку джойстика. После чего находим блок CLOCK SET, где можно установить формат и само время. Также в меню присутствует блок CLOCK OFF, изменением показателя которого можно включить или отключить отображение времени на устройстве.

: pioneer 4019 настройка часов

Также в некоторых магнитолах Pioneer вызвать меню настроек часов можно одновременным зажатием клавиш CLOCK + FUNC либо зайдя в пункт SYSTEM и найдя там соответствующие подпункты CLOCK SET/CLOCK OFF, который находится в основном блоке настроек.

Как поменять язык

Для изменения языка настроек заходим в системные настройки (SYSTEM), находящиеся в основном блоке настроек, для чего может потребоваться удержание кнопок SRC или SOURCE. После этого находим подпункт LANGUAGE, где выбираем необходимый нам язык.

Выключаем демо

Для отключения деморежима выключаем автомагнитолу, а потом вновь включаем её длительным нажатием кнопки SRC (может быть кнопка SOURCE), после чего попадаем в стартовое меню настроек, где при помощи джойстика или кнопок «вправо-влево» находим подпункт DEMO ON, после чего меняем его параметр на OFF.

Как настроить басы

Для настройки уровня басов необходимо перевести задние колонки в режим сабвуфера, что детально описано в 1 подпункте. Также для получения более сочных басов может помочь правильная регулировка низких частот через эквалайзер, а также активация функции BASS BOOST, которая по умолчанию отключена. Для этого выключаем, а потом вновь включаем магнитолу, используя кнопку SRC (SOURCE), и заходим в меню предварительных настроек, где ищем подпункт BASS BOOST, после чего активируем его.

В зависимости от используемой в автомобиле аудиомагнитолы Pioneer могут присутствовать и прочие параметры, ознакомиться с которыми можно, внимательно изучив инструкцию к устройству, которое поставляется в комплекте либо может быть загружено через Интернет.

Эквалайзер

Эквалайзер позволяет сделать звучание более ровным — поднять или понизить басовые, средние и высокие частоты.Это довольно тонкая настройка аудиосистемы. Регулируется не весь диапазон звука сразу, как в других пунктах меню, а конкретные полосы частот. У разных моделей встречается разное их количество, в зависимости от класса оборудования. В магнитолах Pioneer их пять: 80 Гц, 250 Гц, 800 Гц, 2,5 кГц 8 кГц.

~~Автомагнитола 2 din~~

Эквалайзер находится в разделе «Аудио» меню настроек, пункт EQ. В нём можно выбрать одну из предустановленных стандартных настроек. Для тех, кого эти варианты не устраивают, предусмотрено два набора пользовательских настроек (Custom).Переключаться между ними можно как из меню, так и кнопкой EQ рядом с джойстиком.Чтобы произвести изменения частотных параметров в пользовательской настройке, нужно выбрать её колёсиком и нажать на джойстик. Затем поворотом колеса выбрать одну из полос частот эквалайзера. Снова нажать на джойстик и выставить положение от -6 (ослабление частоты) до +6 (усиление). Действуя таким образом можно сделать одни частоты громче, другие — тише.

~~Автомагнитола андроид~~

Можно дать лишь приблизительные рекомендации:

если будет воспроизводиться тяжёлая музыка, стоит усилить бас — 80 Гц (но не слишком, +2–+3 достаточно).Ударные же инструменты звучат в районе- 250 Гц;
для музыки с вокалом нужны частоты примерно 250-800+ Гц (мужские голоса ниже, женские — выше);
для электронной музыки понадобятся высокие частоты — 2,5-5 кГц.

~~Твитеры автомобильные пищалки~~

Настройка эквалайзера является очень важным этапом.С помощью данного инструмента можно кратно улучшить качество звучания. Даже в случае, если акустика не является очень дорогой и качественной.

Что можно улучшить

Говоря о настройках, стоит пояснить, что Pioneer не рассматривает бумбокс как просто устройство для прослушивания радио или прослушивания записей. На этом устройстве можно видеть дату, время и многое другое, если они установлены. Информация может отображаться на нескольких языках — либо на японском (поскольку бренд имеет японское происхождение), либо, чаще всего, на английском.

Будет ли меню на русском языке, зависит от ряда факторов, но даже английское меню легче понять, чем японское. Некоторые дополнительные функции — например, порты USB — также необходимо активировать через меню. Не говоря уже об упомянутой проблеме подключения конкретных колонок.
