Типы и функции кареток велосипеда, правила выбора и установки

PressFit

В PressFit прекрасно все, кроме того, что каретку вставить в раму можно практически голыми руками. С карбоном ситуация такая же. Личный опыт запрессовки подшипников в такие каретки и самих кареток в рамы показывает, что усилие, развиваемое прессом можно легко повторить голыми руками. То есть, посадка происходит без особых усилий, что намекает сразу на возникновение люфтов в дальнейшем. Поверьте, люфты себя долго ждать не заставляют и сигналят о себе противными щелчками.

Cannondale BB30

Стандарт BB30 появился в 2000 году и позволил увеличить диаметр оси шатунов до 30 мм при посадочном диаметре кареточного узла в 42 мм. Следующая итерация каретки имела индекс BB30A, здесь левая чашка каретки имела на 5 мм больше ширины, что, опять-таки, давало больше жесткости конструкции. К тому же, такой ход позволял сделать расстояние от шатунов до центра симметрии велосипеда одинаковым. Отличительной особенностью таких систем была необходимость точной обработки алюминиевых вставок для карбоновых рам.

В 2015 году был представлен стандарт PF30A, он предусматривал размещение подшипников в пластиковых корпусах, которые, в свою очередь, запрессовывались сразу в кареточный узел углеродной рамы без алюминиевых проставок.

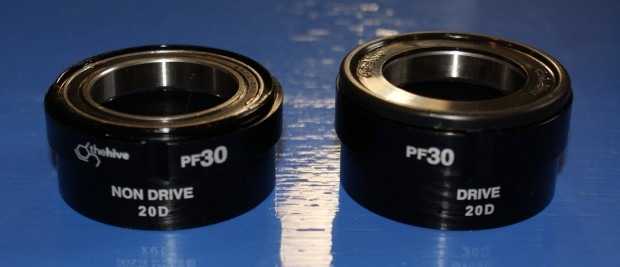

PF30

А этот стандарт является ответом компании SRAM на поголовное увлечение PressFit каретками в 2009 году. Он повторяет полностью концепцию BB30, но в более щадящем режиме для производителя. Здесь тоже не требуются алюминиевые вставки с высокой точностью обработки, подшипники располагаются в пластиковых чашках, размещаемых непосредственно в карбоновой раме.

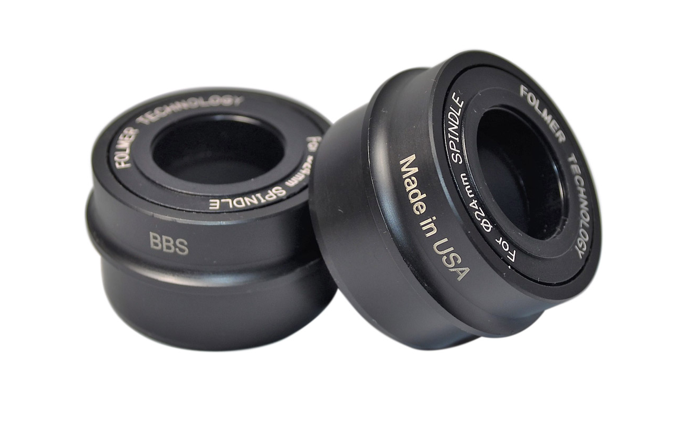

Shimano BB86

Ну, конечно, если бы японцы упустили шанс проявить себя, то они перестали бы быть собой. Диаметр чашки подшипника составляет 41 мм, но вот ось они использовали прежнюю, на 24 мм. Почему так? Непонятно.
Ширина каретки составляет 86,5 для шоссейных и 89,5 или 92 мм для МТБ велосипедов. Собственно, название каретки об этом и говорит. Иногда эта каретка встречается под названием PF41.

Trek BB90 и BB95

Здесь все то же, что и у конкурентов, только цифры другие. Для шоссеров ширина каретки составляет 90,5 мм, а для МТБ-шников 95,5 мм с диаметром корпуса 37 мм. Конструкция от компании Trek на сегодняшний день считается самой неудачной. Надо думать, что проблема кроется в чрезмерно малом диаметре посадки. Наверное, поэтому компания и перешла на стандарт Т47 на своем Domane 2020 модельного года.

BB386 EVO

Решение, предложенное компанией FSA в 2011 году, позволило несколько снизить накал страстей вокруг PressFit кареток. Ширина каретки составляет 85,5 мм, что делает возможным ее совмещение с резьбовыми чашками 68-ми миллиметровой каретки.

Pre 82.5

Немного улучшить ситуацию удалось компании Colnago в 2015 году, они пришли к использованию вкручиваемых посадочных мест под PressFit каретки. Решение обеспечило сохранность рамы и отсутствие рисков ее износа и повреждения при замене каретки. Такая система совместима с каретками BB86 и BB386EVO.

T47

По-хорошему эту каретку стоило бы разместить в разделе о резьбовых, но нет, она таки ближе к PressFit.
Компания Criss King в 2015 году разработала свой стандарт, в котором применяются посадочные диаметры каретки ВВ30, но на резьбовом соединении английского образца. Стандарт является открытым, а значит может использоваться абсолютно всеми компаниями без каких-либо ограничений. Ранее каретки данного образца считались чем-то очень нишевым, но внедрение её компанией Trek обещает ей успешное будущее.

Cervelo BBRight

Cervelo разработала BBRight для своих шоссейных велосипедов, где ширина кареточного узла составляет 79 мм, а посадочный диаметр 42 мм, подшипники запрессовываются непосредственно в раму. Совместимо с шатунами для BB30.

Specialized OSBB

Specialized тоже не смогли остаться в стороне. Они пошли по пути ВВ30 и PF30, обеспечивая размещение шатунов с осью на 30 мм при диаметре посадки в 46 мм и ширине 61 мм.
Однако последние годы отмечаются возвращением к хорошо себя зарекомендовавшим резьбовым вариантам.

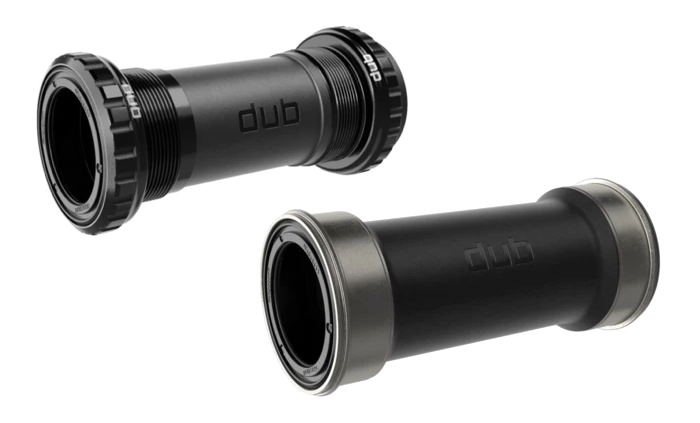

SRAM DUB

Еще одна американская компания борется за место под солнцем. SRAM стала родоначальником стандарта DUB в 2018 году, ось шатунов для такой каретки составляет диаметр 28,99 мм. В компании говорят, что такие шатуны легче. Что ж, даже спорить бесполезно, все так, да только прочности и торсионной жесткости у такой оси намного меньше.

Как поменять подшипники на велосипеде

У всех достойных велосипедов обязаны быть качественные подшипники. Располагаются они в нескольких узлах и могут отличаться друг от друга. Так, одни из них предназначены для вилки, другие — для педалей, поэтому разбору может подлежать и каретка, и колесо. Чтобы изделия не портились раньше срока, нужно регулярно смазывать их, а также производить замену. Причем, устанавливать именно те подшипники, какие нужны в данном узле.

Важно обращать внимание на качество, вид и другие характеристики. Если допустить ошибку, установив не то устройство, может произойти поломка всего велосипеда, а это прямая угроза не только средству передвижения, но и вашей безопасности

Каких форматов бывают каретки

Что касается диаметров кареток, каждый изготовитель пробует применять неодинаковые стандарты для изготовления собственных велосипедных запчастей. В некоторых случаях из-за неодинаковых стандартов попадаются несовместимые между собой запчасти. Велокроссы предполагают применение стандарта 68 и 73 мм. Хорошо, что основное количество кареток производят для этих двух стандартов. Тем не менее выбирать каретку настоятельно рекомендуется предупредительно, чтобы лишний раз не бежать в магазин для обмена, если модель не подошла.

Стандарты относительно длины оси представлены в несколько большем количестве, чем диаметры. Для велокросса выделяют стандарты: длиной 110 мм либо 113 мм, метражом 118,5 мм, а также 122,5 мм и пикетом 128 мм. Взять на заметку фирму Truvativ, их каретки производятся исключительно 128 мм длины.

Итог: длина кареточной оси должна подбираться с учётом:

• пикета кареточной трубки велорамы;
• используемого типа системы;
• совокупности звёздочек непосредственно на системе.

Как перебрать втулку с ножным тормозом

2. Разборка втулки

3. Очистка, смазка

4. Сборка втулки

Велосипеды с одной передачей и ножным тормозом до сих пор пользуются популярностью, ведь многим людям для их целей просто не нужен велосипед с передачами. Также односкоростные втулки ставятся на все детские велосипеды до 20 дюймов. Он надёжные, простые конструктивно, но проблема в том, что если во втулке используется некачественная смазка, она будет сильно сопротивляться вращению и ехать на велосипеде будет откровенно тяжело. И если взрослый сможет противостоять этому сопротивлению, то ребёнок через короткий промежуток времени просто не захочет больше садиться на велосипед. Поэтому озаботьтесь заменой смазки в задней втулке.

Мы рассмотрим переборку заднего колеса для взрослого велосипеда, но имейте ввиду, что на детских велосипедах конструкция точно такая же. Для чистоты эксперимента мы взяли новое колесо, ослабили конусы, чтобы оно легко крутилось, но и не люфтило. Вот так оно крутится

1. Инструменты

1. Гаечный ключ на 17 мм.

2. Конусный ключ на 15 мм.

3. Плоская отвёртка.

4. Смазка для подшипников. Мы будем использовать мультифункциональную смазку Mobil XHP 222. Можно обойтись более дешёвыми смазками, например, литолом.

!Важно. Смазка должна быть пластичной (не жидкой)

2. Разборка втулки

Работу начинаем с правой стороны (где находится звёздочка).

Снимаем отвёрткой стопорное кольцо, удерживающее звезду

Снимаем звезду и металлический пыльник, после чего захватываем конус на 15 мм конусным ключом и ослабляем контргайку гаечным ключом на 17 мм

Откручиваем контргайку и конус

Выкручиваем и достаём правую часть муфты вместе с подшипниками

Достаём левую часть муфты вместе с тормозным рычагом

Как видим, здесь не худший вариант смазки. Несмотря на свою чересчур вязкую консистенцию, судя по фото со вспышкой, смазка похожа на графитовую. Но это бывает на взрослых велосипедах. На детских, к сожалению, закладывается либо подсыхающий клейстер, либо клей «Момент», которые просто не дают колесу нормально крутиться. Хорошо, если производитель втулок пожалеет смазки – тогда ваш ребёнок сможет более менее нормально кататься. В противном случае катание на велосипеде будет происходить с большой долей страданий.

Разобранная левая часть выглядит так

3. Очистка, смазка

Сначала уберите по максимуму всю смазку с помощью тряпок или туалетной бумаги. Возьмите какой-нибудь очиститель (мы использовали очиститель карбюратора в баллоне под давлением) или растворитель и прочистите по максимуму внутренности втулки. Кстати, подойдёт и любимая многими WD-40

Вытрите начисто детали. Если у вас нет очистителя, можно просто более тщательно вытереть всё тряпками

Нанесите смазку внутрь корпуса втулки, в том числе и на поверхности, с которыми взаимодействует подшипник

Главная задача – собрать левую часть муфты и целиком установить её во втулку вместе с колодками.

В часть муфты устанавливаем шайбу, за ней пружинку так, чтобы усики были направлены наружу

Смазываем конус, находящийся рядом с тормозным рычагом, устанавливаем на него подшипник

!Подшипник должен упираться шариками в чашку втулки, а с другой стороны подпираться конусом.

4. Сборка втулки

Попадаем усиками в специальные отверстия, сделанные в конусе. Для наглядности фото без смазки

Смазываем часть муфты, кладём на неё колодки. Выступы на колодках должны лежать на конусе между его выступами

В таком виде устанавливаем получившуюся конструкцию в корпус втулки

Устанавливаем подшипник большего диаметра в корпус втулки шариками внутрь, а подшипник меньшего диаметра в правую часть муфты, предварительно смазав все поверхности

Закручиваем муфту, прикручиваем конус и контргайку, после чего захватываем конус и затягиваем контргайку

Важно выбрать такой момент, когда колесо крутится легко, но не имеет люфта

Устанавливаем пыльник, звёздочку, после чего ставим стопорное кольцо в специально предназначенную для него канавку

На видео наглядный итог замены смазки (сравните с роликом в начале статьи)

Часовое видео о переборке односкоростной втулки с ножным тормозом прекрасно дополнит нашу статью

MrPodshipnik

Замена подшипников, ремонт

Введите маркировку или размер (например: 8*22*7) изделия и страну продажи

Новые инструкции

• Как самостоятельно сделать ремонт и заменить подшипник на колонке руля в велосипеде марки ZOOM 09.10.2019
• Как самостоятельно, в бытовых условиях, заменить подшипник в электрическом двигателе кухонного комбайна фирмы Philips 05.10.2019
• Производим ремонт в отопительном циркуляционном насосе марки DAB и меняем подшипник самостоятельно 04.10.2019
• Как самостоятельно сделать ремонт рыболовной катушки Shimano и заменить неисправный подшипник 03.10.2019
• Делаем замену подшипника и ремонтируем бетономешалку марки СБР_ 132_А самостоятельно 02.10.2019

Как заменить подшипник каретки на велосипеде самостоятельно

Прочитав нижеприведенную статью, вы узнаете, как сделать ремонт каретки вашего велосипеда, заменив в ней подшипник.

Все любители велосипедов, а также специалисты по велосипедному спорту, знакомы с термином механизм каретки. Это устройство испытывает самые большие нагрузки.

Ремонт втулки заднего колеса. Пошаговая инструкция

1. Проверяем рабочее место. Очищаем рабочее место от лишних инструментов, вещей, которые Вам не пригодятся.
2. Снимаем стопорное кольцо.
3. Снимаем ось втулки. Сначала снимаем все детали, которые находятся на противоположной стороне от звездочек.

Чаще всего ремонт втулки заднего колеса необходим либо при люфте, либо при перетяжке конуса. Итак, пошаговая инструкция:

1. Проверяем рабочее место. Очищаем рабочее место от лишних инструментов, вещей, которые Вам не пригодятся.
2. Послабляем контргайку при помощи ключа.
3. Послабляем или затягиваем конусную гайку.
4. Затягиваем контргайку на место.

Если же причиной поломки стала неисправность или поломка какой-либо детали, то следует просто заменить ее, используя такие рекомендации:

1. После проверки рабочего места снимаем стопорное кольцо.
2. Снимаем ось втулки. Сначала снимаем все детали, которые находятся на противоположной стороне от звездочек.
3. Проверяем детали на неисправность.
4. Заменяем поломанную деталь.
5. Устанавливаем все детали на место, затягиваем конусные гайки и контргайку.

Как определить неисправность каретки?

Определить то, что каретка неисправна можно исключительно при вращении педалей.

Среди особенностей отметим:

1. Неисправность определить визуально практически невозможно. Как правило, дефекты приводят к появлению шума, который слышен при движении.
2. Даже незначительный дефект не позволит двигаться на высокой скорости. При этом даже грязь или отсутствие смазки приводит к затруднению движения.
3. В некоторых случаях появляется сильный люфт. Это указывает на разбитие подшипников и перекос оси.

В некоторых случаях окончательная проверка проводится при применении метода «стоячей езды». Он предусматривает набор высокой скорости, после чего нужно стать на педали.Если каретка повреждена, то появится серьезный шум и треск.

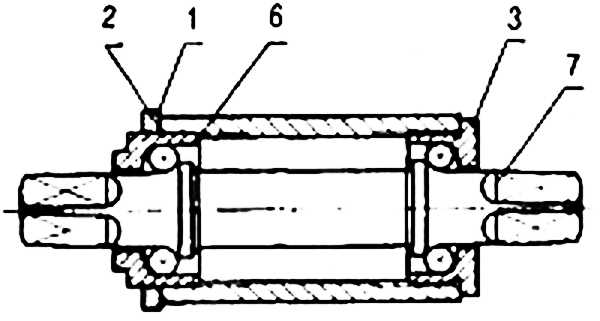

Устройство каретки велосипеда

Из чего состоит данный узел и каким он бывает? Модели велосипедов бывают разными, поэтому и каретки тоже отличаются друг от друга. Стандарт – это шестьдесят восемь миллиметров, но бывают еще и сто десять, сто тринадцать и так далее.

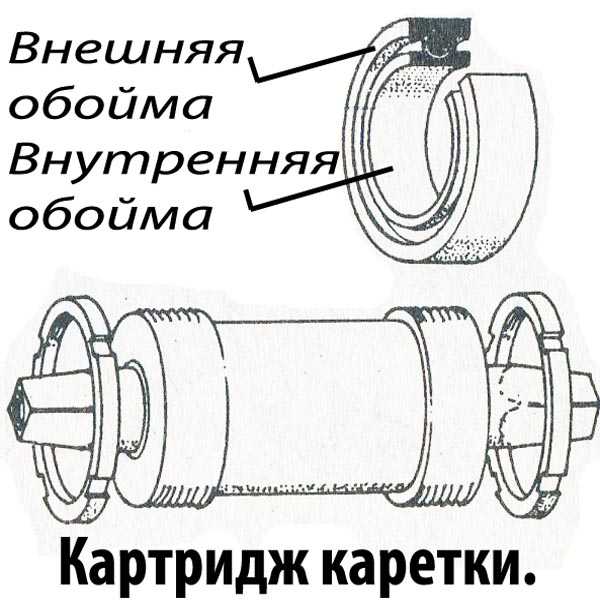

Также каретки велосипеда делятся на два типа: разборные и картриджные (неразборные). У каждого типа есть свои плюсы и минусы. Начнем с картиджных. Данный тип не поддается ремонту – это главная его особенность. Если механизм заржавеет или сломается, то его можно уже будет только выкинуть. Но есть у них и большой плюс. Они очень долговечны. Такая каретка велосипеда будет служить до тех пор, пока ее подшипники не сотрутся. Механизм герметично закрыт, поэтому посторонние предметы в виде пыли, песка, воды и тому подобного туда не попадают, тем самым он защищен от быстрого износа. Такие каретки очень хорошо себя ведут даже после длительной эксплуатации в тяжелых условиях, поэтому производители их любят часто устанавливать на горные байки.

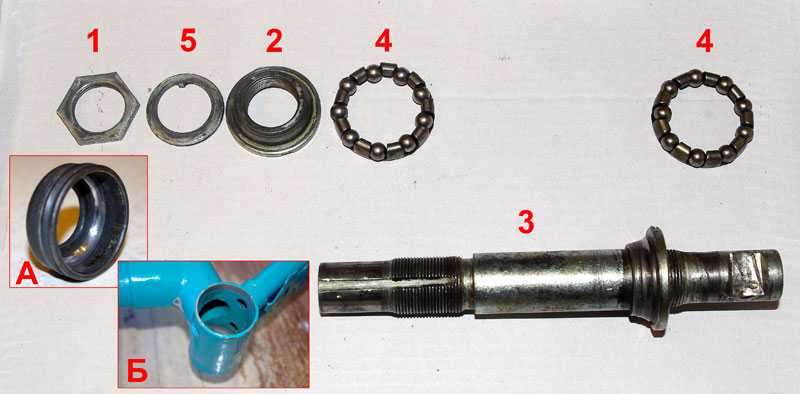

Разборные каретки – это немного другое устройство. В сущности, это всего лишь ось, на которой установлены подшипники. В этом случае хозяину нужно хоть иногда проверять этот узел и при надобности смазывать и менять испорченные подшипники. Такой уход позволит намного продлить срок эксплуатации механизма.

Интегрированная каретка

Используется в самых дорогих группах (например, XTR, Dura Ace, XX1). Такая система состоит из оси увеличенного диаметра и полой внутри, соединённой с шатуном (левым у SRAM и правым у Shimano), а также подшипников на внешней стороне муфты. Благодаря увеличению диаметра оси и смещению подшипников за пределы каретки, значительно увеличена жесткость всей конструкции, а так же уменьшен вес. Вариантом интегрированных систем, являются прессованые каретки (так называемые PressFit), у которых подшипники скрыты в каретку (точнее — впрессованы), что в значительной степени защищает их от мусора, пыли, воды и грязи. Кроме того, такое решение позволило разместить подшипники большего диаметра и увеличить общую ширину каретки, тем самым сделав конструкцию рамы более жесткой. Но такое решение имеет и недостаток, — сложность замены подшипников.

Как разобрать каретку

Первым делом, если ремонт осуществляется не посреди дороги, необходимо как следует вымыть все детали велосипеда, чтобы выполнить обслуживание было удобнее.

Для предотвращения риска получения травмы, требуется надёжно закрепить раму велосипеда.

Перед тем как открутить каретку, необходимо подготовить рабочее пространство: убрать лишние предметы, очистить поверхности и инструменты от пыли и грязи.

Демонтаж каретки поэтапно:

Затягивающие болты освобождают от пластиковых заглушек, слегка поддевая их отвёрткой с плоским наконечником. Они расположены на конечной части вала каретки. Используя ключ, развинчивают эти болты. Гайку, с помощью которой шатун крепится к каретке, откручивают подходящим по размеру гаечным ключом. Если такого нет – подойдёт разводной

Затем шатун отделяют от конструкции с помощью выжимки
Здесь важно действовать осторожно, без применения грубых усилий, которые могут привести к срыву резьбы. С кареточной оси снимают шатун
То место, где он крепился, тщательно протирают чистой ветошью, избавляясь от нанесённой ранее смазки и скопившейся за время использования грязи

Теперь понадобится съёмник каретки, чтобы извлечь всю конструкцию. Снимается деталь с левой стороны. Когда происходит снятие кареточного механизма, очень важно отслеживать, чтобы не было перекашивания съёмника в ходе откручивания чашек, иначе можно повредить и инструмент, и элементы конструкции. Далее из детали нужно извлечь подшипники – их поддевают плоской отвёрткой. Используя съёмник, извлекают кареточный вал.

Дополнительная информация: если велосипед укомплектован алюминиевой рамой, разборка каретки может вызвать сложности. Чтобы открутить чашки, нужно приложить большое усилие.

Одновременно с этим надо следить, чтобы не возникало чрезмерного нажима, иначе ключ может соскочить и нанести травму человеку или ущерб деталям.

В этом случае целесообразнее и безопаснее воспользоваться ключом с длинной рукояткой.

Не боимся упасть!

Движущийся велосипед сохраняет устойчивость по ряду причин, в том числе и из-за того, что вращающиеся колеса имеют гироскопические свойства – способность сохранять ориентацию своей оси в пространстве.

Но начинающему велосипедисту этого не объяснить, для него главное – преодолеть свой первоначальный страх падения – дальше все придет

Как помочь новичку, неважно, ребенок это, или взрослый, который по каким-либо причинам не освоил этой науке в детстве?. Выход один – предоставить ему двухколесный велосипед с еще большей устойчивостью, подарить несколько секунд уверенности, в течение которых он сможет удержаться или беспроблемно остановиться. Выход один – предоставить ему двухколесный велосипед с еще большей устойчивостью, подарить несколько секунд уверенности, в течение которых он сможет удержаться или беспроблемно остановиться

Выход один – предоставить ему двухколесный велосипед с еще большей устойчивостью, подарить несколько секунд уверенности, в течение которых он сможет удержаться или беспроблемно остановиться.

Решение напрашивается само собой – усилить гироскопическое действие колеса. Именно этим путем пошли некоторые конструкторы при создании велосипедов повышенной безопасности.

Один из вариантов – установка на одной оси с передним колесом, внутри спиц, дополнительного маховика – гироскопа.

Он раскручивается вместе с колесом при начале движения, но так как обладает большой массой и, стало быть, инерционностью, продолжает вращаться даже при значительном снижении скорости велосипеда, обеспечивая ему вертикальную устойчивость.

Воплотить такую идею в жизнь удалось группе студентов Дартмутского колледжа, они назвали свою разработку GyroBike. Кстати, их конструкция была лицензирована и вошла в серийное производство, а наименование первой модели стало брендом созданной ими впоследствии компании «GyroBike».

Даже первичные испытания показали, что начинающие велосипедисты овладевают навыками езды на таких машинах значительно быстрее. Кроме того, подобные велосипеды – просто находка для людей с некоторыми ограниченными способностями, имеющих нарушения в опорно-двигательном аппарате.

Один лишь недостаток – гироскоп начинает вращаться только при движении велосипеда. А можно ли его раскрутить заранее, например, для самых маленьких ездоков, только осваивающих первые метры? Конечно, можно, для этого созданы колеса Gyrowheel со встроенным электрическим гироскопом.

Первой продукцией были 12-дюймовые колеса для детских велосипедов. Их компоновка обеспечивает размещение электродвигателя, аккумуляторов и массивного маховика-гироскопа. Электропривод дает возможность запуска системы стабилизации до начала движения, а значительное увеличение угловой скорости вращения гироскопа существенно увеличивает устойчивость велосипеда.

Успех первых моделей был столь заметен, что было принято решение о выпуске 16-дюймовых колес, и даже колес для стандартных «взрослых» велосипедов. Кроме того, в планах компании – кооперация усилий с производителями байков с целью выпуска фирменной модели велосипеда повышенной безопасности.

Когда надо обслуживать заднюю втулку

Исправное техническое состояние любой детали тесно связано с ее периодическим обслуживанием. Для вращающегося элемента заднего колеса это:

• периодическая подтяжка корпуса;
• замена шариков подшипников;
• смазка всех деталей с внутренней стороны корпуса;
• регулировка колодок на тормозной втулке.

Демонтировать само колесо с рамы обычно несложно, гораздо интереснее выглядит процесс его разборки и снятия корпуса втулки. Правда, снятие всей детали со спиц нам не понадобится, это нужно при замене всего корпуса, а это совсем другая история.

Несмотря на общую неприхотливость осевой детали колеса, при длительной эксплуатации без обслуживания она может выйти из строя и потребовать ремонта. К распространенным симптомам, которые указывают на необходимость замены или регулировки составляющих, относятся:

• корпус гремит на ходу и шатается (проверяется двумя пальцами);
• люфт колеса при движении;
• плохая накатная динамика;
• хруст изношенных подшипников.

Расшатанность и прокручивание корпуса задней втулки можно устранить подтягиванием крепежных гаек. При сильной затяжке (такое тоже бывает) вращение всего колеса затруднено, здесь нужно немного ослабить гайки. Посторонние звуки и ухудшение наката говорят о плохом качестве подшипников или же недостаточной смазке.

Как собрать каретку

Перед сборкой данного устройства предварительно необходимо обработать все детали смазочными материалами. Смазку наносите не толстым слоем, и достаточно ровно.

В обратном порядке вставляете новый подшипник в стакан. Перед тем, как надеть чашечки, смажьте их внутри. Закручивайте, пока не исчезнет люфт оси. Вал должен вращаться довольно туго. Но когда вы сделаете монтаж крепящих колец, вы отодвинете чашечку. Таким образом, прокручивание оси будет происходить намного свободнее.

Следующий шаг – сборка шатунов. В данном процессе нужно быть предельно внимательным и аккуратным. Их требуется приделать надежно, чтобы в поездке они не свалились.

Для этого необходимо:

• покрыть квадрат тонким слоем смазки;
• фиксатором резьбы обработать винт;
• закрутить гайку шатуна. Усилие максимальное до предела. Воспользуйтесь удлинителем для ключа;
• вставьте заглушки.

Вы успешно завершили ремонт узла каретки, заменили подшипник самостоятельно. Ваш велосипед готов к новым увлекательным путешествиям.

Стандарты кареток:

1. Euro (евро)

2. Spanish (Испанка). Оптимальный вариант с точки зрения соотношения цены и качества. Вес конструкции небольшой. Посадочный размер под подшипник — 37мм. Подшипники или чашки запрессовываются в раму.

3. Mid

4. American (Американка). Шариковые подшипники кладутся в чашку и впрессовываются в раму. Промышленные подшипники запрессовываются в чашки. Считаются хуже, чем MID.

5. Bottom Bracket 30 (BB30). Новый стандарт. Внешний диаметр кареточного узла – 42 мм. В кареточный узел впрессовываются 2 промышленных подшипника.

6. Bottom Bracket Press Fit (PF30)

7. Bottom Bracket 90 (BB90).

8. Bottom Bracket 86 (BB86)

9. Bottom Bracket 92 (BB92). Аналог Bottom Bracket 86, но под ширину стакана 68 и 73 мм. На данный момент отзывы обо всех подшипниках стандарта Bottom Bracket – негативные. Причина – недостаточная толщина подшипников: они быстро изнашиваются. В современных BMX-рамах используются в основном Spanish и Mid каретки, стритовых MTB рамах – euro-стандарт, но чаще — Spanish и Mid.

Смазка и сборка каретки

При помощи отвертки обрабатываются стенки стакана. Наносить средство следует ровным тонким слоем. Не нужно класть внутрь горы смазки. Это ни к чему. Затем смазка наносится на подшипник, который вставляется со стороны звезд. Плоская рамка должна смотреть наружу. Затем необходимо смазать вал каретки и вставить его так, чтобы длинный конец был со стороны трансмиссии. В общем, сборка каретки происходит в обратном порядке.

Подшипник с другой стороны вставляется наоборот, рамкой в стакан. Чашечки смазываются изнутри, а потом одеваются. Закручивать необходимо до полного устранения осевого люфта. При этом вращение вала должно быть немного стеснено. Как только будут монтированы крепящие кольца, чашечка слегка отодвинется, и ось будет крутиться свободно.

Осталось собрать шатуны. Здесь самое главное – это надеть их так, чтобы при педалировании они, не дай бог, не отвалились. Процедура эффективной сборки шатунов:

1. Квадрат смазывается небольшим количеством смазки, это поможет глубже насадить его на ось.
2. Обработка винта резьбовым фиксатором.
3. Закручивание шатунной гайки с максимальным усилием до упора. Можно даже удлинить ключ – резьба не сорвется.
4. Вставка заглушек.

Велосипед – крайне неустойчивый агрегат, поэтому при проведении любых ремонтных работ его необходимо тщательно зафиксировать. Рама не будет болтаться туда-сюда, что исключит риск падения велосипеда на ноги или руки.

Каретка собрана и пригодна к эксплуатации. В целом, процедура несложная даже для первого раза, а уж в дальнейшем разобрать и установить механизм вообще не составит труда.

Снимаем каретку с велосипеда

Далее рассмотрим процесс снятия кареток на примере каретки открытого типа Shimano.

Снимая каретку, нужно быть внимательным, поскольку она может быть с насыпными подшипниками, которые при снятии могут разлететься в разные стороны.

Для снятия шатунов с оси каретки необходим такой инструмент, как выжимка шатуна. Этот инструмент выполняет две функции: его правая сторона предназначена непосредственно для выжимки шатуна из оси каретки, а посредством левой стороны снимается фиксирующий болт шатунов.

Для начала нужно при помощи педального ключа отвинтить затягивающие болты шатунов, находящиеся на конце вала каретки. Пластиковые заглушки (если они имеются) можно легко снять с болтов с помощью обычной плоской отвертки.

После того, как сняты фиксирующие болты, приступаем к шатунам. Берем выжимку шатунов и вкручиваем съемник резьбовой частью в шатун до упора

Очень важно не переусердствовать с напором, чтобы не сорвать резьбу. Сняв успешно шатуны с оси каретки, не забываем протирать посадочные места

Затем при помощи специального съемника снимаем саму каретку. В нашем случае мы используем съемник каретки Shimano. Для каждой отдельной модели каретки предусмотрен подходящий съемник. Так, для кареток Hollowtech II, Howitzer, GXP применяется съемник для интегрированных чашек кареток, а для кареток Shimano, SRAM и Truvativ можно использовать так называемый съемник для кареток стандарта ISIS. Стоит отметить, что в комплектацию съемников зачастую входят рукоятки, что освобождает от необходимости дополнительно применять разводной ключ.

Важно знать, что снятие каретки производится только с той стороны, где нет звезд на шатуне, то есть, с левой. Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки

В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены

Итак, вставляем съемник в шлицы каретки с левой стороны и крутим его при помощи рукоятки или же разводного ключа против часовой стрелки. В процессе нужно следить, чтобы не было никаких перекосов съемника. Иначе он или сама чаша могут быть повреждены.

После того, как чаша каретки открутится, нужно произвести те же действия и с правой стороны. Только в этом случае крутить рукоятку нужно по часовой стрелке! В результате таких нехитрых действий каретка будет снята и готова к обслуживанию или замене.
