Шаровая опора или шкворень

Типичные признаки неисправности

• Скрип при вывороте колесом в сторону;
• Глухой стук при преодолении дорожных препятствий, ухабов, ям;
• Биение в рулевое колесо;
• Автомобиль становится трудноуправляемым уже на скорости выше 80 км/ час;
• Для выворота рулевого колеса необходимо прикладывать нехарактерное усилие.

Частые причины поломок, преждевременного выхода из строя подвески ВАЗ 2101

• Несоблюдение сроков проведения технического осмотра на момент действия заводской гарантии;
• Нарушение технологии установки деталей, комплектующих;
• Нарушение правил использования технического средства;
• Покупка с последующей установкой некачественных, неоригинальных деталей;
• Стороннее механическое повреждение смежных механизмов, повлекшее неисправность подвески;
• Систематический агрессивный стиль вождения автомобиля.

Перед началом ремонта проводим комплексную диагностику с целью изучения общего состояния автомобиля, выявления поломок, их локализацию. Рассчитываем количество необходимых комплектующих, время, силы, средства.

Так как процедура комплексной диагностики не сложная, работы проводим самостоятельно. В автосервис к мастерам обращаемся в крайнем случае, когда нужна оперативная помощь специалистов.

Важность проведения диагностики оправдана тем, что не всегда можно корректно идентифицировать поломку, вследствие чего пойти по ложному пути изначально. Подобную ошибку допускают многие малоопытные специалисты

Диагностика поможет существенно сократить время на поиски поломки, а также оценить состояние автомобиля в целом, отдельных его элементов, агрегатов.

Мастера сервисных центров, несмотря на наличие цифровых датчиков, сенсоров в современных машинах, самостоятельно выполнять элементарную ежедневную проверку. Например: уровень моторного масла, антифриза, жидкости в расширительном бачке главного тормозного цилиндра, омывателе фар. Оценивать степень фиксации тормозных колодок рычагом стояночного тормоза.

Также не забываем о давлении в покрышках. Избыток, равно как и недостаток, губительно воздействуют на мотор, расход горючего, качество управления, износ подвески, амортизаторов.

Лучшие бренды

Для отечественной техники

Номером один среди производителей шаровых опор для российских автомобилей является предприятие «Кедр», которое сосредоточилось на изготовлении цельнокованых деталей. Заявленный срок службы достигает 75 тысяч километров в зависимости от конкретной модели. Отзывы покупателей показывают, что такие цифры вполне оправданы. Лишь считанные автомобилисты утверждают, что меняли шаровые опоры «Кедр» после 30–45 тысяч километров. Встречаются и отзывы о сроке службы, приближающемся к 100 тысячам километров.

Если вам нужно узнать, какие шаровые опоры лучше на Шевроле Ниву, лучше отдать предпочтение продукции магнитогорского концерна БелМаг. Главная особенность таких деталей — поставка в запрессованном виде с антифрикционной смазкой, что позволяет устанавливать их без дальнейшей обработки. Шаровые опоры бюджетных серий служат 40–50 тысяч километров, а упрочнённые изделия с названием Чемпион — до 70 тысяч километров. Отзывы клиентов подтверждают правильность указанных параметров. Однако стоит опасаться подделок — под видом продукции БелМаг часто продаются дешёвые детали, не прошедшие базовую термическую обработку.

Для любителей экстремальной езды предлагаются шаровые опоры производственного объединения Трек. Модель «Чемпион» изготавливается из наиболее прочных материалов и имеет уникальную конструкцию, предотвращающую повреждение детали при самых больших ударных нагрузках. Благодаря этому производитель указывает срок службы опоры 60 тысяч километров вне зависимости от условий эксплуатации. Потребители утверждают, что высокая цена таких компонентов вполне оправдана — они действительно не создают никаких проблем при эксплуатации. Однако проблема с подделками актуальна и для шаровых опор этого производителя.

Для иномарок

В рейтинг шаровых опор для иномарок попали наиболее известные мировые производители — в этом случае связываться с неизвестными брендами опасно, поскольку последствия поломки могут потребовать ремонта стоимостью не в одну тысячу долларов. Лучшим вариантом для европейских автомобилей считаются шаровые опоры Febi, которые изготавливаются исключительно с применением цельнокованой технологии.

Можно также надеяться на высокий срок службы при покупке изделий компаний Delphi и Moog. Чтобы сэкономить, не теряя качества и безопасности, стоит отдать предпочтение продукции Mapco

Специалисты рекомендуют обращать внимание и на шаровые опоры следующих изготовителей:

• TRW;
• Sidem;
• Fenox

Японские производители рекомендуют приобретать изделия других поставщиков, хотя большинство названных выше брендов производят запчасти и для автомобилей из Азии. Оптимальным вариантом для японских машин считаются шаровые опоры Nipparts. Похвальные отзывы от потребителей заслужила и продукция компании с незамысловатым названием 555.

Конструкция

Прежде всего, необходимо знать о различиях между верхними и нижними шаровыми опорами. Первые представляют собой заливные конструкции, которые работают на сжатие — они подвергаются небольшим нагрузкам, что обуславливает большой срок службы. Нижние шаровые опоры чаще всего создаются на базе металлокерамических подшипников, что позволяет им выдерживать ударные воздействия и растяжения. Большинство специалистов настоятельно не рекомендуют экономить на нижних шаровых опорах, поскольку они чаще выходят из строя с очень тяжёлыми последствиями.

Нижняя шаровая опора

Чтобы понять, как выбрать шаровую опору, нужно также знать о принципиальных различиях между конструкциями этих узлов. Чаще всего встречаются закатная схема производства — она позволяет получить очень высокую прочность при относительно малой себестоимости изготовления. Однако она не может выдержать очень большие ударные нагрузки — поэтому при частой езде с большой нагрузкой по плохой дороге стоит регулярно проверять состояние таких компонентов передней подвески.

Примерно треть шаровых опор, произведённых в Китае, России, Турции и Польше, используют штампосварную схему. Она позволяет обходиться минимальными затратами и существенно снижает вес детали, однако имеет достаточно малую прочность. Такие шаровые опоры рекомендуют устанавливать только на малолитражки с минимальными нагрузками на ходовую часть, и даже в этом случае подвергать замене каждые 25–30 тысяч километров.

Наилучшим вариантом, используемым американскими и западноевропейскими производителями, являются цельнокованые шаровые опоры. Они имеют очень большую прочность и способны выдерживать нагрузки более 5 тонн без поломки. Несмотря на свою высокую стоимость, они пользуются популярностью по причине огромного срока службы.

Основные симптомы неисправностей

1. При движении автомобиля по прямой дороге, появляется увод в сторону, а также ухудшение устойчивости и управляемости.

2. Возможен повышенный износ шины, со стороны неисправного шарнира. Как правило, начинает усиленно стачиваться внутренняя часть колеса.

3. Может появиться стук при проезде неровностей, отдающий в сторону нижнего рычага подвески.

Как самому проверить состояние и исправность шаровых опор.

Для того, чтобы самостоятельно провести диагностику, состояния вращательных опор поворотного кулака, достаточно прежде всего, знать их устройство и принцип работы. А именно это, позволит вам понимать все тонкости проведения работ.

Способы диагностики своими силами и без подъемника

1. Проверка угла развала. Шаровая опора рычага подвески, больше всех других деталей, отвечает за угол развал колеса. При выходе ее из строя, колесо будет заваливаться в бок. На абсолютно ровной площадке, если смотреть на автомобиль с передней части, можно увидеть не ровно стоящее колесо. Для примера: люфт шарика в тефлоновой обойме на 1 мм., дает наклон колеса примерно в 1°, что внешне выглядит как смещение колеса от вертикали примерно в 1-1.5 см. Подробнее о самостоятельной регулировке сход развала.

2. Открыть капот, положить руку на чашку стойки и сильно покачать машину раза 2-3. Появление импульсных ударов в чашку, будет «звоночком» о возможных неисправности в подвеске. (принцип данного метода, схож с слушаньем рельсов, в ожидании поезда)

3. Поднять колесо домкратом до свободного состояния, поставить дополнительный упор под автомобиль с целью безопасности. После чего возьмите руками колесо в крайней верхней и нижней части и произведите его покачивание в горизонтальной плоскости ( одной рукой к себе другой от себя). Если почувствуете люфт или стук в подвеске, вероятнее всего неисправна шаровая опора.

. Будьте внимательны люфт колеса во всех плоскостях, может быть причиной изношенных подшипников ступицы, но разница в колебаниях в данном случае, должна быть значительно меньше.

4. Снять колесо на поддомкраченном автомобиле. Используя монтажную лопатку или широкую плоскую отвертку, приложите ее в место крепления рычага к поворотному кулаку. Путем механического воздействия, очень аккуратно проверти состояние люфта. Если люфта нет и пыльник в целом состоянии, значит шаровая опора в исправном состоянии.

Диагностику шаровых опор, удобно делать в момент межсезонной переобувки шин, когда автомобиль находится на домкратах в подвешенном состоянии, вы можете проверить люфт в опорах без особых усилий.

Средний срок службы шаровых опор

Большую разницу на ресурс эксплуатации данных опор, оказывает качество дорожного покрытия и стиль вождения автомобилиста. Также не маловажную роль, играет высота профиля резины, что неоднократно было установлено. У автомобилей с низким профилем резины, срок исправной работы шаровых опор, в среднем короче в 2-3 раза, чем у машин с средним и высоким профилем резины, а связано это, в основном со слабым гашением колес, ударов от неровностей дороги, которые в свою очередь передаются на детали и узлы подвески. Среднестатистическим принято считать ресурс шаровых опор в 65-90 тысяч км., а на «низком» профиле, редкий случай когда удается отъездить 35 тысяч.км.

Очень важным аргументом хотелось бы отметить тот факт, что шаровые опоры в конструкции автомобиля, служат одним из главных элементом безопасности в вождении транспортного средства. Настоятельно рекомендуется, производить их диагностику и своевременный ремонт, используя только проверенных и качественных производителей.

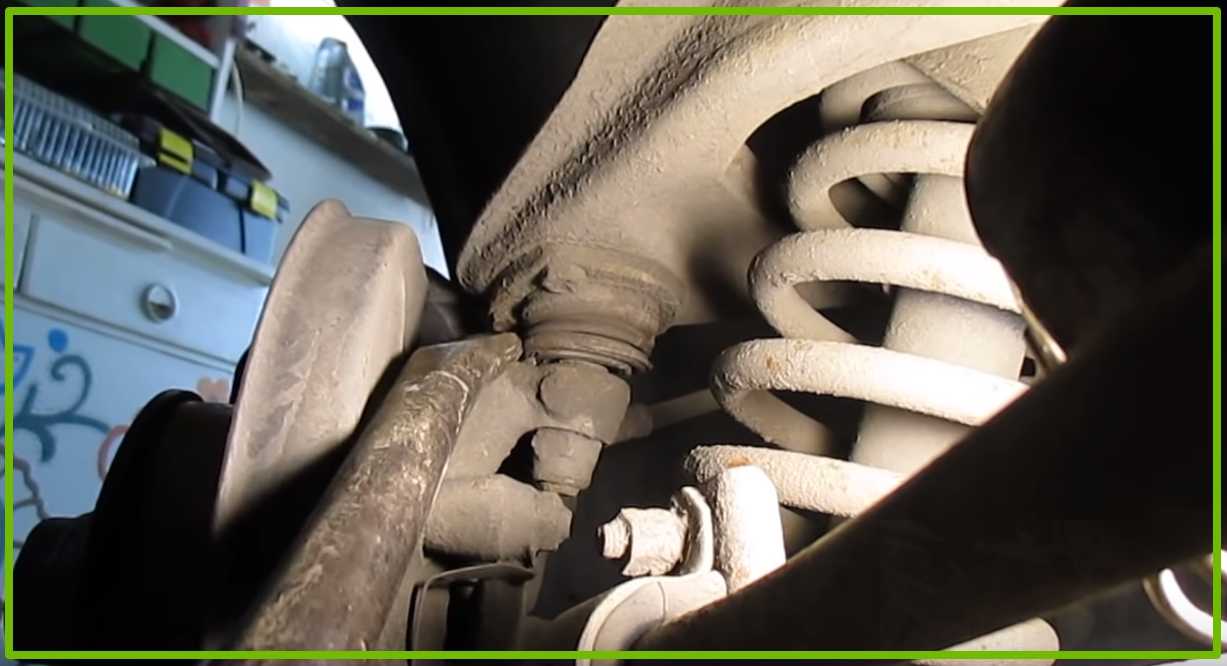

Подвеска любого автомобиля состоит из множества различных деталей, на которые возложены различные функции. Одной из таковых деталей является шаровая опора, представляющая собой соединительную часть, за счет которой происходит поворот передних колес в разных направлениях. При неисправности детали могут возникнуть серьезные последствия, поэтому разберемся, как проверить шаровую опору ВАЗ 2107, и что для этого может понадобиться.

Ремонт шаровой опоры

Стоит ли ремонтировать поврежденную деталь, когда менять шаровые опоры при любом раскладе проще и безопаснее. Тем более, что стоит деталь недорого (всего 500-1000 руб., в зависимости от модели) и делать это нужно не часто. Да и на многих современных иномарках данный узел необходимо менять в сборе.

Теперь конкретно по ремонту. Он подразумевает замену изношенных частей опоры на новые. Обычно меняют полимерную вставку и защитник, но в последнее время в магазинах появились ремкомплекты и с другими запасными частями. Однако качество этих узлов не всегда бывает высоким, часто под известными названиями продается низкосортный «китай».

Подвижный шарнир — элемент подвески, который нельзя спускать со счетов. Неисправная шаровая может привести к печальным последствиям, и виноватым окажется сам водитель, упустивший начальные признаки повреждения. Вот чем грозит поломка: колесо автомобиля выворачивается наружу, что на большой скорости приводит к аварии. Машину остановить невозможно, по инерции она проедет еще некоторый путь, и неизвестно обо что ударится.

Как проверить шаровую опору

Если вы подозреваете, что с подвеской что-то не так, можно заехать на СТО. Специалисты смогут сказать вам точно, что именно неисправно.

Однако при острой необходимости можно обойтись и своими силами:

1. Загнать машину на яму и проверить состояние шаровой. О наличии неисправности вам скажет стук и чересчур свободный ход шарового пальца (данную проверку можно провести даже с помощью обычной монтировки).
2. Второй способ — попросить кого-нибудь, кто разбирается во внутреннем устройстве автомобиля, «послушать» машину. Для этого ее нужно раскачать и прислушаться, какие звуки при этом издает подвеска.
3. Если способ, описанный выше, не дал нужного резальтута, следует приподнять проблемный бок автомобиля на домкрате. Затем, надавив на педаль тормоза (для того, чтобы вас не сбил с толку возможный люфт подшипника), нужно раскачать колесо. Определить поломку шаровой опоры поможет лязгающий звук.

Причины поломки шаровой опоры

В процессе эксплуатации эти опоры испытывают значительные нагрузки. В зависимости от места их установки и конструкции подвески опоры выдерживают большую часть общей массы автомобиля, а также выдерживают постоянные систематические толчки при движении по неровным дорогам.

Основной причиной нарушения правильной работы шаровой опоры является износ контактных поверхностей, что приводит к увеличению зазора между корпусом и пальцем. В результате палец начинает не только скручиваться, но и висеть на теле.

Если износ слишком сильный, нагрузки на подшипник могут привести к выходу штифта из корпуса. В следствии всего этого получается, что механизм не в состоянии удержать руль и машина валится на асфальт.

Увеличение клиренса происходит за счет следующих факторов:

• 1. Естественный износ в сочетании с устаревшими материалами: в среднем шаровой шарнир может пройти от 20 000 до 150 000 километров. Однако если деталь более-менее качественная, проблемы могут начаться примерно после 100 тысяч километров пробега на машине. На износ влияет множество факторов: качество изготовленной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника.
• 2. Увеличение динамических нагрузок во время вождения: В основном это относится к вождению автомобиля на высокой скорости по неровной дороге. В таких условиях удары приходятся на различные элементы подвески, в том числе и на шаровую опору. Естественно, это приводит к их износу и повреждению.
• 3. Сломана защитная крышка или чехол; в результате в зазор попадает вода и всевозможная грязь и со временем усиливают коррозию и даже абразивный износ. Если пыльник порвется, во время движения автомобиля внутрь обязательно попадет влага, песок, грязь, мелкий мусор. Все эти элементы образуют абразивный материал, который естественным образом изнашивает ваш интерьер.
• 4 отсутствие смазки на шарнире (при необходимости ее наличие) — смазка удаляется из шаровой опоры по естественным причинам — высыхание, испарение. Как было сказано выше, при повреждении пыльника смазка может быть очень быстро удалена по естественным причинам, что приведет к большему износу шаровой опоры. Следовательно, полезно периодически добавлять в шар смазывающую массу

Вот некоторые из основных признаков износа:

При движении по неровной дороге на малой скорости слышен стук.

Если усилие на руле повышено, а при повороте слышен скрип спереди автомобиля.

Поскольку передние колеса качаются, ваша машина движется по прямой неустойчиво.

Шины колес изношены неравномерно.

Семь раз проверь…

К сожалению, российские продавцы далеко не всегда честны перед своими покупателями — встречаются случаи продажи откровенного брака или подделок в оригинальных коробках. Поэтому при покупке нужно не только посмотреть на красивую упаковку со знакомым логотипом, но и проверить, насколько хорошо работают шаровые опоры.

Достаньте их из коробки и попытайтесь прокрутить — они должны вращаться с ощутимым усилием, но не стопориться и не проскальзывать в определённых участках

Если продавец утверждает, что вы получите цельнокованые детали, обратите внимание на их корпус. Он не должен содержать сварных швов или неаккуратно закатанного фланца — в противном случае вы видите дешёвые шаровые опоры с низкой прочностью и малым сроком эксплуатации

Признаки неисправности шаровых опор

Как ни странно, но многие автомобилисты до последнего тянут не только с необходимыми «по сюжету» ТО, но даже с заменой тех деталей, которые прозрачно «намекают» на необходимость их скорейшей замены. Они умудряются игнорировать даже признаки неисправности шаровых опор! В лучшем случае такой подход приводит к необходимости кузовного ремонта… В худшем же – хозяину автомобиля, который потерял управление на зимней трассе, уже ничего и никогда не понадобится.

Основные признаки неисправностей

Чаще всего встречается банальный износ соприкасающихся поверхностей опоры. Иногда дело доходит до того, что палец ее начинает просто болтаться, как флюгер на ветру. Если нагрузка достаточно велика, то деталь просто выдирается из корпуса, а машина со всего маха «ложится» на асфальт. Конечно, это крайний случай, венец небрежности и невнимательности водителя. Основные признаки серьезной неисправности шаровых опор следующие:

• При движении по ровной дороге с небольшой скоростью постоянно что-то отчетливо стучит.
• Когда при повороте руля прикладывается хотя бы небольшое усилие, хорошо слышны скрипы в передней части.
• Даже по идеально прямой дороге машина движется, заметно вихляя. Происходит так из-за того, изношенные шаровые опоры не способствуют высокой курсовой устойчивости.
• Покрышки неравномерно изнашиваются, даже если они совершенно новые.

Заметим, что просто изношенная шаровая начинает скрипеть, и чем дальше – тем отчетливее. Если же деталь в таком состоянии, что ездить с ней уже попросту опасно, она не скрипит, а отчетливо стучит при всех режимах движения.

Можно ли самостоятельно определить неисправность?

Конечно, надежнее воспользоваться помощью специалистов сервисного центра, но такая возможность есть далеко не всегда. Можно воспользоваться своим слухом и прочими органами чувств. Сперва попытайтесь как следует раскачать стоящий на ровной поверхности автомобиль и попытайтесь понять, что и где там стучит.

Другой метод потребует от вас несколько больше усилий и одного помощника. Садитесь за руль, а затем максимально выжмите педаль тормоза. Пока вы будете удерживать ее в этом положении, ваш помощник должен покачивать переднее колесо. Если он при этом ощущает заметный люфт, то в шаровых опорах точно имеются зазоры, а потому их обязательно следует менять. Причем как можно скорее. Разумеется, для точного определения степени износа вам не удастся обойтись без более совершенных методов и инструментов.

В нижней шаровой опоре на классике от АвтоВАЗа имеется специальное диагностическое отверстие. Чтобы точно выяснить состояние шаровой, следует точно измерить расстояние между ее корпусом и торцевой частью пальца

Важно помнить, что делается это при помощи глубиномера или штангенциркуля, но только под нагрузкой. У отечественных авто этот показатель должен быть в пределах 11,8 мм

Но это касается лишь более-менее нормальных, оригинальных опор.

И еще. Следует помнить, по какой именно дороге вы едете: если посторонние стуки раздаются во время движения по ровному асфальту, вам точно не помешает наведаться в автосервис. Если же это происходит при езде по гравийной дороге, то в стуке может быть виновата вовсе не шаровая опора.

Конструкция шаровой опоры

Устройство данного вида подвижного связующего звена не так уж сложна.

• 1-корпус;
• 2-высопрочная износостойкая металлическая вставка;
• 3-сферическая деталь «яблоко» (принимает основные нагрузки);
• 4-кольцо стопорное (фиксатор яблока и высокопрочной вставки);
• 5-наконечник конической формы (соединительный элемент поворотной цапфы колеса и сферы);
• 6-пыльник резиновый (защищает от пыли и влаги), под пыльником тугоплавкая смазка;
• 7-резьба конического стержня (служит для болтового соединения с поворотной цапфой);
• 8-фланец с отверстиями для болтовых соединений, который выполнен литым с корпусом 1 шаровой опоры (служит для крепления на рычаге подвески).

Благодаря такой конструкции, в которой есть сферической формы деталь, устройство может вращаться в трех плоскостях. В отличие от шаровых опор шкварневого вида, не требует смазки.

Классификация шаровых опор:

1. Разборной конструкции.
2. Не разборной. Изготавливается литым с рычагом.

Способ обнаружения неисправностей для них один.

Шаровая Chevrolet Lacetti

Симптомами необходимости обратить внимание на состояние шаровой опоры Chevrolet Lacetti является появление глухого стука при преодолении неровности дорожного покрытия и биение руля во время движения. При осмотре автомобиля можно обнаружить поврежденный пыльник или наличие люфта вывешенного колеса

Срок службы шаровой опоры напрямую зависит от стиля вождения и качества дорожного покрытия. При благоприятных условиях она способно прослужить более 90-100 тыс. км. В отечественных реалиях замена очень часто требуется при пробеге приближающемся к 50 тыс. км.

Оригинальная шаровая опора на Шевроле Лачетти и ее аналоги

Оригинальная опора General Motors имеет артикул 96490218. Ее цена составляет порядка 850-900 рублей.

Стоимость фирменного изделия достаточно высока. Поэтому автовладельцы прибегают к приобретению аналогов оригинальной опоры от сторонних производителей. Наилучшие бренды с каталожными номерами и стоимостью приведены в таблице ниже.

Таблица — Аналоги оригинальных шаровых опор Chevrolet Lacetti.

ПроизводительАртикулСтоимость, руб

FEBI	32610	660-700
CTR	CBKD-11	450-480
STARLINE	70.35.710	500-520
NIPPARTS	J4860905	700-750
GLOBER	61-5970	400-440
FEBEST	1020-LAC	600-630

Особенности замены шаровой опоры Chevrolet Lacetti

Шаровая опора Шевроле Лачетти прикреплена к нижнему рычагу подвески при помощи заклепок. Согласно официальным рекомендациям производителя необходима замена шаровой в сборе с рычагом. При этом стоимость ремонта возрастает в несколько раз.

В целях экономии автовладельцы рекомендуют отсоединить шаровую опору от рычага. Выполнить это можно при помощи:

• высверливания;
• срезания шляпок болгаркой.

В первом случае потребуется демонтаж рычага с автомобиля. Несмотря на это, данный способ является более простым, так как срезать шляпки заклепок угловой шлифовальной машины достаточно затруднительно.

После демонтажа заклепок при сборке их следует заменить болтами. Это позволит в последующем более просто менять шаровую опору.

Для предотвращения ржавления резьбы новых креплений ее следует покрыть антикоррозийной смазкой.

Необходимые инструменты и материалы для самостоятельной замены

Для того, чтобы выполнить замену шаровой опоры Lacetti, потребуются инструменты и материалы, которые приведены в таблице ниже.

Таблица — Инструменты и материалы необходимые для замены шаровой опоры

НазваниеПримечание

Ключ	«на 14», «на 17»
Дрель	Со сверлом «на 6», «на 10» и насадками для шлифовки и зачистки поверхностей
Головка	«на 14», «на 17»
Болгарка	Для спиливания шляпок заклепок. Также болгарка пригодиться для срезания болтов, если они имеют слишком большую длину.
Диск на болгарку	Отрезной либо заточной, диаметром 125 мм
Консистентная смазка	Например, графитная
Ветошь	Для очистки рабочих поверхностей
Молоток и зубило	Для удаления заклепок

Замены шаровой опоры на Шевроле Лачетти

Для того, чтобы выполнить замену шаровой опоры, необходимо следовать нижеизложенной инструкции.

Открутить гайку болта, который соединяет проушину поворотного кулака и палец шаровой опоры.

• Вынуть болт из проушины.
• Отодвинуть рычаг шаровой опоры вниз.
• Открутить два болта, которые фиксируют рычаг к подрамнику.

• Извлечь болты.
• Демонтировать рычаг.

Очистить заклепки, которые необходимо высверлить.

Высверлить первую заклепку.

Сделать отверстия в остальных заклепках.

При помощи молотка и зубила удалить остатки заклепок.

Рассоединить шаровую опору и рычаг.

Установить новую опору, зафиксировав ее болтами. Рекомендуемым моментом затяжки является 90-100 Нм.

Некоторые автовладельцы рекомендуют спилить болгаркой выступающие концы болтов. Делать это требуется только в случае, если длина креплений слишком велика.

Смонтировать рычаг на автомобиль. При этом следует учитывать, что затяжку болтов, которые фиксируют рычаг к подрамнику, запрещено выполнять, когда колесо машины находиться без нагрузки. Затягивание на весу ведет к быстрому износу сайлентблоков. Поэтому требуется предварительно спустить автомобиль, чтобы он стоял на колесах.

Проконтролировать отсутствие звуков со стороны подвески при помощи пробной поездки.
