Крепление груза: правила, схема, основные способы, расчет, возможные факторы риска

Этапы изготовления багажника

1. Для начала, нужно определиться с размерами багажника. Ширина и длина диктуются размерами автомобиля, а вот высота – этот параметр стоит выбирать на свое усмотрение, главное, не делать его слишком высоким, иначе будет неудобно снимать грузы, особенно громозкие.

2. После того, как определены параметры, размеры и требования к багажнику на рейлинги, необходимо нарезать трубы нужной длины. Вообще, поперечины продаются по 2 штуки в комплекте, лучше взять два комплекта, тогда опора распространится на 8 точек, что будет «приятнее» для самих рейлингов. Не стоит сразу все нарезать, потому как не всегда подсчеты являются верными. Изначально все нарезаем только для нижней площадки, после чего свариваем ее.

3. Для сваривания идеально подойдет металлический стол, либо 4 подставки, изготовленных из металла

Особое внимание надо уделять плоскости всего основания. Сварные швы обязательно надо зашлифовывать сразу после остывания, поскольку потом металл привыкает, после чего сделать это становится очень сложно

Так же надо следить, чтобы не было прогаров, это существенно снизит прочность конструкции.

4. После того, как изготовлено нижнее основание, нужно изготовить верхнее. Его обязательно надо выполнить точно таким же по размерам: даже отклонение в пару миллиметров будет заметно. Теперь остается соединить эти две конструкции перемычками нужной длины. Здесь есть два варианта: сделать все «намертво», то есть, при помощи сварных швов, а можно оставить верхнее основание вместе с перемычками съемными, что позволит оставлять автомобильный багажник на рейлинги в виде площадки – иногда отсутствие бортов может быть очень полезным.

5. Теперь остается только тщательно зашлифовать оставшиеся швы, после чего покрасить багажник. Если он будет там постоянно, то можно установить подобранные катафоты, либо дублирующий стоп-сигнал. Так же можно установить противотуманный фонарь заднего хода. Естественно, все это требует правильного подсоединения к бортовой сети.

6. И последний вопрос, как закрепить багажник.Как бы прискорбно это ни звучало, но далеко не всегда удается найти два комплекта поперечин по доступной цене. Надо сказать, это вообще редкость, поэтому их можно изготовить самостоятельно. Для каждого крепления необходимо два болта с гайками, две трубки по диаметру болтов. Все это сваривается и устанавливается так, как на фото. Багажник на рейлинги своими руками не должен вредить автомобилю, а значит, необходимо применение резиновых прокладок в местах креплений.

Разновидности наружных багажников

Базовый багажник. Предназначен для перевозки негабаритных грузов, и при этом является основой для дополнительных конструкций, которые также используются в качестве багажников. Базовый багажник содержит две поперечины, выполненные в виде дуг, а также четыре упора. Упоры закрепляются по краям крыши автомобиля. В одних моделях они крепятся за дверные проемы, в других – за рейлинги. Для крепления такого багажника могут использоваться специальные детали – киты. Базовый багажник можно приобрести как в одном комплекте, так и раздельно по частям.

Бокс. Это своеобразный дополнительный контейнер, который устанавливается на базовый багажник. Предназначен бокс для перевозки грузов разного габарита. Обеспечивает высокую надежность и защиту от природных осадков. Изготавливается из прочного пластика. Обтекаемая форма направлена на снижение трения о воздух, за счет чего снижается топливный расход.

Крепление для велосипедов. Такой вид багажника относится к специализированным изделиям и предназначен для перевозки велосипедов. По своим конструктивным особенностям существенно отличается от других багажников. Крепления такого багажника надежно фиксируют перевозимые предметы, не допуская их падения.

Багажник для лыж и сноубордов. Это самый удобный, недорогой и весьма комфортный способ для транспортировки сноубордов и лыж.

Грузовая корзина. Еще одно приспособление, которое устанавливается на базовый багажник. Как правило, грузовую корзину используют тогда, когда нужно перевезти определенные грузы, которые нежелательно класть во внутренний багажник, на дуги базового багажника, в салон автомобиля. Таким грузом могут быть некоторые стройматериалы, большие мешки, колеса и т.д.

Как изготовить ложементы?

Многие домашние умельцы мастерят ложементы, используя для этого деревянный брус 40х50 мм. При желании его можно также заменить металлическим профилем. Конструкцию делают после замера габаритов лодки и крыши автомобиля. Следует знать, что в покрытие лодки ПВХ от соприкосновения с ложементами может прийти в негодность.

Чтобы защитить плавающее средство, на ложементы кладут какой-либо мягкий материал. Лучше всего воспользоваться теплоизоляцией для труб. Этот материал с пористой структурой и не повредит покрытие лодки. Деревянный брус или металлический профиль обматывают теплоизоляцией, после чего скрепляют посредством пластиковых хомутов. Также вам могут понадобиться декоративные колпачки. Ими после сооружения конструкции закрывают торцы.

Как закрепить груз на рейлинги

Полезным элементом для крепления груза на крыше являются специальные фиксаторы конструкции или ограничители груза. Они изготовлены из прочного пластика в виде треугольника со встроенным кронштейном, устанавливаются на прямоугольные поперечины багажника, а также на аэродинамические элементы. Способ закрепления обязательно нужно уточнять при выборе багажника на крышу автомобиля.

Багажник на крыше – это практичный элемент, который позволит быстро и надежно перевезти груз различных габаритов. При выборе и приобретении определенной разновидности багажника необходимо ориентироваться на практичность конструкции и особенности кузова автомобиля. Специалисты рекомендуют не экономить на дополнительном креплении в багажник автомобиля, поскольку эти элементы предназначены для обеспечения сохранности вещей.

Удалось ли Вам решить свою проблему по рекомендациям из статьи?

Да!

47.37%

35.63%

17%

Проголосовало: 247

Подготовка к перевозке и особенности крепления

Перед тем как отправиться в путь, надежно прикрепите все предметы к багажнику. Если вам нужно перевезти коробки или другие емкости, заклейте их изолентой. Аналогичное требование распространяется на дверцы ящиков и шкафов на мебели (при транспортировке в собранном виде). Все элементы конструкции из стекла необходимо снять и упаковать отдельно, используя специальную пузырчатую пленку или неплотный картон. Следует исключить все возможные трансформации мебели при движении транспорта (особенно это касается диванов). Если вы перевозите рулоны линолеума или ковров, желательно надежно закрепить их малярным скотчем.

Размещение нагрузки на крышу необходимо производить равномерно. В противном случае смещенный центр тяжести может сыграть злую шутку в виде потери управляемости при прохождении поворотов. Утяжелители могут быть закреплены с помощью специальных строп на крюках (кроме случаев, описанных выше). Сегодня на рынке можно найти множество различных ремней для крепления к лебедкам и специальным замкам

В крайнем случае можно использовать веревки, но они должны быть закреплены с особой осторожностью, не касаясь кузова

Если вы планируете перевозить тяжелые грузы, обратите особое внимание на надежность и грузоподъемность багажника. Эти данные всегда есть в инструкции к продукту

Последствия деформации багажника и потери груза в движении могут быть катастрофическими: к сожалению, нередки аварии с участием нескольких автомобилей с пострадавшими.

В каком случае требования заплатить штраф за езду с багажником на крыше законны?

Требования заплатить штраф за езду с багажником на крыше автомобиля законны только в одном случае – когда водитель установил и эксплуатирует самодельную конструкцию.

Если вы придумали и своими руками (или совместно с соседом по гаражу) сделали из металла или любого другого материала какое-то приспособление для перевозки багажа на крыше машины, то вас могут оштрафовать. Эксплуатировать самодельный багажник, также, как нештатный фаркоп или любое другое техническое новшество, не зарегистрированное в ГИБДД – запрещено.

Хотите самостоятельно внести изменения в конструкцию автомобиля – зарегистрируйте их официально. Правда для этого вам придется пройти семь кругов ада, доказывая, что ваше изобретение не вступает в конфликт с правилами безопасности. Даже, если вы настоящий Кулибин, и умеете придумывать и конструировать всевозможные полезные штучки, доказать официально право на их эксплуатацию будет очень сложно.

Производители автомобильных багажников – соотношение цены и качества

Сегодня сегмент качественных автобагажников на крышу представлен 5-7 иностранными производителями и 2-3 отечественными компаниями. Здесь все зависит исключительно от вашего бюджета, потребностей и нужд.

Не стоит доверять дешевым аналогам и неизвестному производителю

Дорога – это повышенная опасность и перевозить грузы на крыше стоит с усиленными мерами предосторожности

Крепление велосипеда на багажнике автомобиля должно быть готово к повышенным нагрузкам. Автобокс должен иметь дополнительные замки и меры сохранности вашего груза, такие как клипсы или фиксирующие кнопки.

Стоит помнить, что превышать допустимую нагрузку или приближаться к максимальному весу размещения – это риск повредить крышу и существенно снизить аэродинамику, внешний вид и уменьшить стоимость авто.

Перед покупкой изучите видеообзоры, которых сегодня огромное количество. Стоит отметить, что производители специализирующиеся на автобагажниках выпускают и модернизируют модельный ряд каждый сезон. Если нужны современные решения – выбирайте новинки, если хотите сэкономить бюджет, покупайте старые проверенные вариации.

Крепление груза на багажнике резиновыми стяжками с крючком

Эластичные резиновые стяжки с крючками по концам не обеспечивают той надежности, что ремни. Перевезти мешок соломы, закрепив его резиной стяжкой, можно. А вот тяжелые стройматериалы (гипсокартон, трубы, доски) лучше не крепить ими. Во-первых, резинки с крючками могут быстро перетереться. Во-вторых, резина подвержена старению и со временем они начинают хуже выполнять свои функции. В-третьих, крючки такого крепежа часто не рассчитаны на серьезные нагрузки и могут разогнуться даже при незначительном усилии.

Много зависит от того, кто производитель и имеется ли на товар сертификат качества. При использовании резиновых стяжек рекомендуется дополнительно укрепить груз хотя бы обычным скотчем, который убережет от несчастного случая при случайном порыве стяжки.

Самостоятельный монтаж – правила и рекомендации

Установить любую модификацию багажника можно без использования специальных инструментов и технических знаний за 5-7 минут самостоятельной работы. К каждой вариации прилагается подробная инструкция

Отдельное внимание следует обратить на правильное распределение веса и расположение отдельных элементов

К примеру, ремни крепления груза на багажнике автомобиля не должны свисать и болтаться. Вещи в закрытом боксе нужно распределить равномерно и позаботиться о том, чтобы они не разбегались при каждом наборе скорости и торможении.

Багажники для велосипедов на автомобиль должны быть выполнены из качественных материалов и иметь дополнительные хомуты и ремни для надежного крепления любой марки и модели байка.

Как ездить с багажником на крыше

Загруженный автобокс на крыше смещает центр тяжести автомобиля вверх, что ведет и изменению устойчивости и поведения машины на дороге. К таким изменениям надо привыкнуть, чтобы не попасть в неприятную ситуацию.

Смещение центра тяжести вверх ведет к неустойчивости машины на больших скоростях, что особенно чувствуется в поворотах. В повороте на автомобиль с высоким центром тяжести действует центробежная сила, ось которой также смещается вверх и кнаружи, и которая стремится опрокинуть автомобиль за пределы дороги.

При торможении вес машины больше давит на переднюю ось, а задняя разгружается, что приводит к уменьшению сцепления задних колес с дорогой, в результате чего увеличивается тормозной путь. Если возникает необходимость объехать препятствие одновременно с торможением разгруженная задняя ось увеличивает возникновение заноса.

При езде на автомобиле с груженым багажником на крыше лучше не развивать скорость более 100 км/ч на прямых участках и снижать скорость на поворотах, чтобы проходить их спокойно. Всегда помните, что автобокс на крыше делает машину менее маневренной, неустойчивой, склонной к заносам и увеличенному тормозному пути. Лучше увеличить дистанцию в потоке до других машин.

Как установить багажник на крышу автомобиля?

Большинство багажников можно с легкостью устанавливать самостоятельно и потом снимать после завершения путешествия с грузом. Монтаж не занимает больше 10-15 минут и проводится по прилагаемой к такому изделию инструкции.

На установку обычно влияет геометрия крыши машины. Если в ней предусмотрены штатные отверстия, то багажную конструкцию крепят к ним с помощью прилагаемых болтов и иных метизов.

При установке багажного закрытого бокса сначала следует провести монтаж поперечин, на которые потом крепится сам бокс. При его установке следует следить за тем, чтобы он стоял строго в центре основной конструкции параллельно поверхности земли. Вещи в нем во время перевозки должны быть зафиксированы при помощи специального органайзера или сумки с большим количеством отсеков.

https://youtube.com/watch?v=acbH_YAxW6I

При перевозке велосипедов и иных габаритных конструкций используются специальные или универсальные багажники с креплением на хомуты и зажимы. Спортивный инвентарь на них дополнительно крепят стропами, надежно фиксирующими их и не позволяющими смещаться во время движения машины.

Основные разновидности

Производители предлагают широкий выбор багажников для крыши. Среди популярных конструкций стоит выделить такие:

Базовые. Их еще называют классическими. Состоят из перекладин и поперечин. Изготовлены из металла. Являются универсальными. Позволяют перевозить разные предметы. Имеют крепежи для фиксации вещей.
Экспедиционные. Выполнены в форме корзины с отсеками. В них можно перевозить отбойники, фонарики, запаску. Подходят для любителей туризма. Дополнительно выполняют защитную функцию, так как предупреждают царапание кузова ветками деревьев.
Автобоксы. Имеют вид сумки. Защищают крышу от грязи и осадков. Выполняются из высокопрочного пластика. Подразделяются на жесткие и мягкие.
Велосипедные. Предназначены для перевозки велосипедов, спортивного инвентаря. Представляют собой крепежи, расположенные на разных участках.

Есть багажники на крышу:

Универсальные (подходят для всех марок машин).
Специализированные (для конкретной модели автомобиля).

В зависимости от состояния можно взять изделие:

Новое.
Бывшее в использовании.

По месту приобретения изделие может быть:

Для ВАЗ 2107 можно взять багажник на крышу:

Оригинальный (производства АвтоВАЗ).
Неоригинальный (любой другой фирмы-производителя).

На водосток.
На рейлинги.

Для ВАЗ 2107 подходят багажники следующих компаний:

DELTA.
Amos.
Евродеталь.

Как установить багажник на крышу автомобиля?

Способы крепления багажника на крышу автомобиля

У каждого автовладельца рано или поздно возникает необходимость в транспортировке габаритного груза. Если габариты машины позволяют для этого использовать салонное пространство, то проблем не возникает. Например, в универсал помещается холодильник среднего размера при сложенных задних сиденьях. Для транспортировки груза более внушительно размера понадобится установка дополнительных приспособлений. Для этого выполняют крепление багажника на крышу своего автомобиля.

Виды багажников и особенности их конструкции
Открытый тип
Автомобильный багажный бокс
Специализированные багажники
Универсальный багажник
Экспедиционный багажник типа корзина
Способы крепежа багажника
Выполнение универсального монтажа
Выполнение штатного монтажа
Крепление на рейлингах
Как сделать багажник своими руками
Как закрепить груз на багажнике на крыше
Как закрепить груз на рейлинги

Простые способы закрепить разные предметы на крыше авто

На крыше машины перевозят багаж различной длины, ширины, веса. Для каждого нужно подбирать оптимально безопасный и надежный способ крепления.

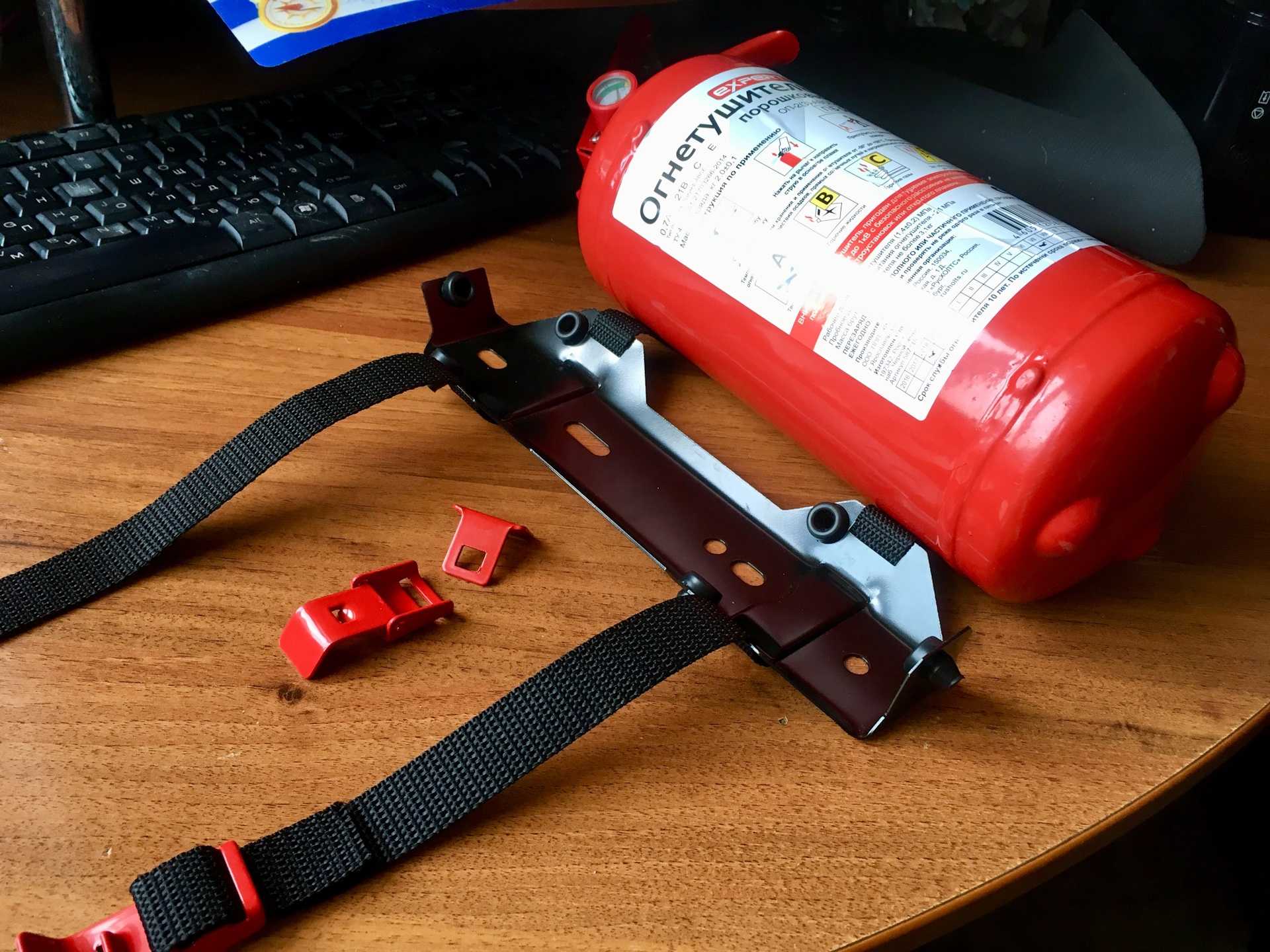

Огнетушитель

Огнетушитель – предмет, который должен обязательно быть в машине. Но во многих автомобилях даже не предусмотрены отсеки для его хранения, автолюбителям приходится самостоятельно крепить его в удобном месте. Лучше закрепить огнетушитель в багажнике автомобиля, но некоторые креативные водители закрепляют его вне салона.

Для крепления средства тушения используют металлические конструкции с двумя кольцами с замками. Баллон надежно фиксируется в кольцах. При необходимости замки быстро отщелкиваются и он легко вынимается. Конструкцию прикрепляют к верхнему багажнику на общее основание с отверстиями для саморезов.

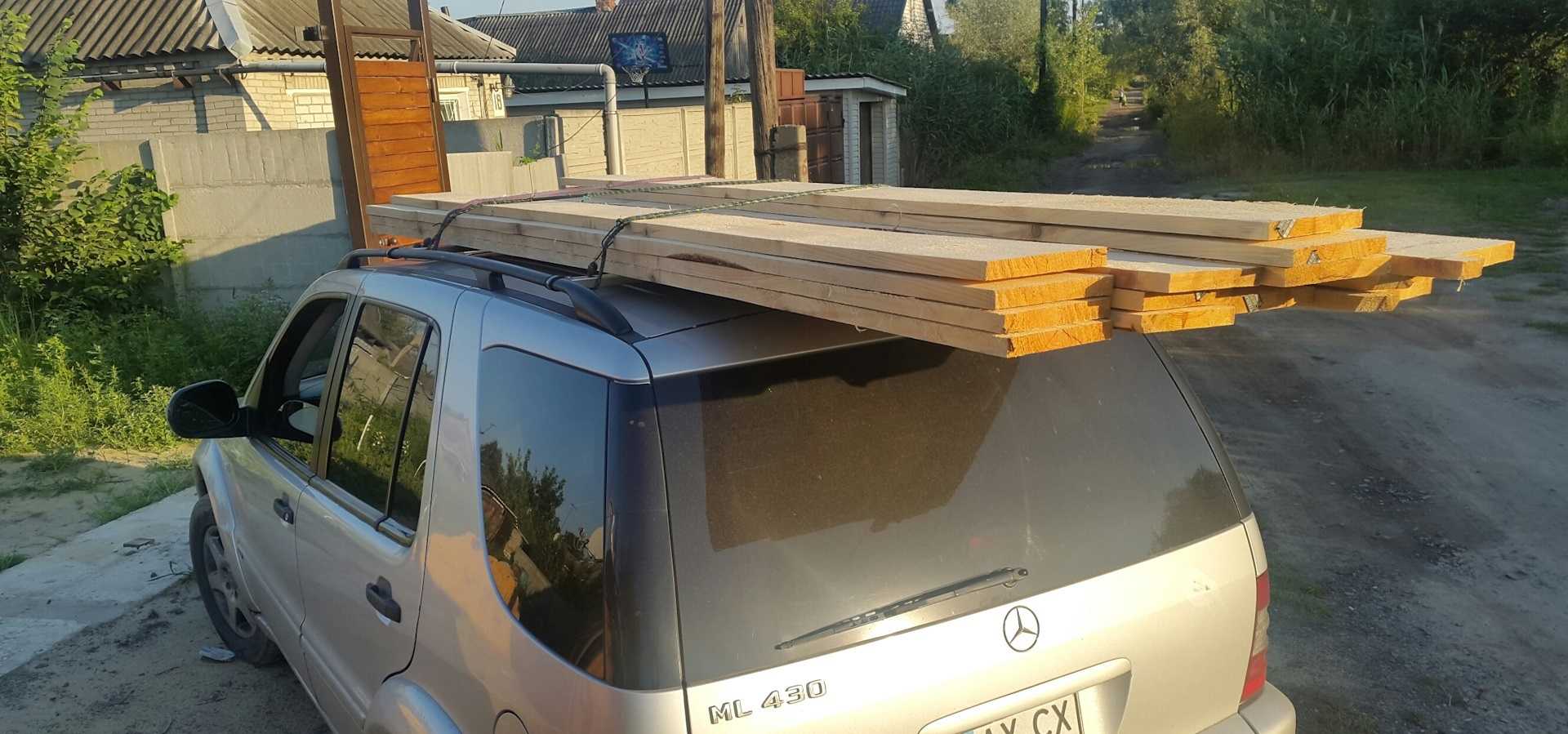

Доски

Сложностью в перевозке досок является оценка их веса и неправильное расположение груза. Если положить материал весом 50 кг пачкой, то при езде он начнет вдавливать стойки багажника или вырывать их.

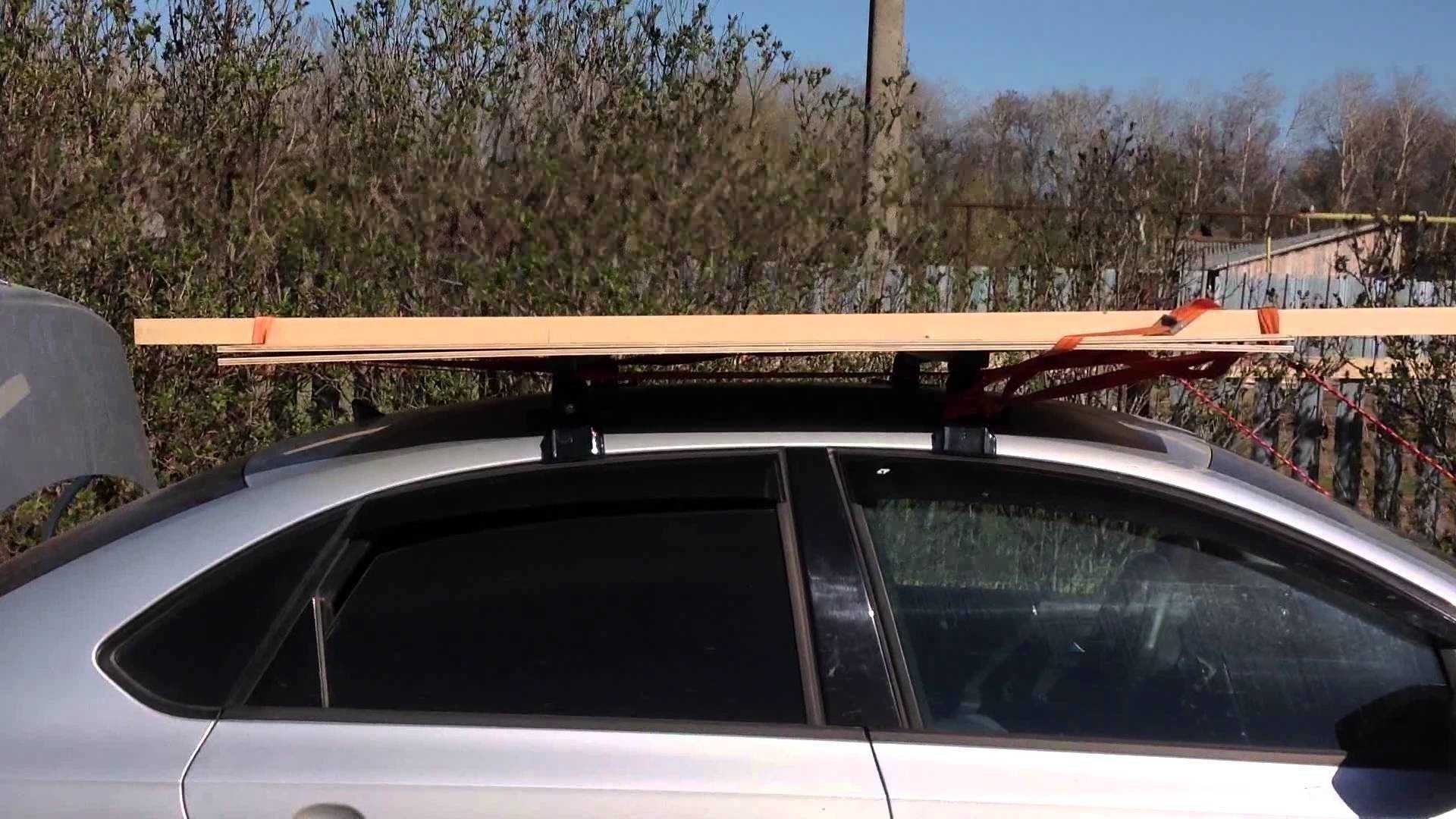

Крепление досок на крыше машины

Крепить доски на багажнике автомобиля следует ремнями или жгутами к поперечинам по краям крыши, где жесткость кузова достигает своего максимума. Во время перевозки водитель не должен превышать скорость 60 км/ч, иначе возникает риск увеличения аэродинамического сопротивления груза, смещения центра тяжести, и на поворотах из-за крена можно уйти в занос и вылететь в кювет.

Лестница

Чтобы закрепить лестницу на багажнике автомобиля, лучше использовать толстую веревку. Лестницу укладывают максимально ровно, чтобы она не двигалась. Для закрепления выбирают как минимум 4 точки стабильности. Веревку привязывают с краев к вертикальным стойкам рейлинга сначала с одного края, потом конец веревки перебрасывают на другой край. У первого крепления веревки делают петлю, в которую протягивают второй конец и затягивают. Также можно закрепить дверь на багажнике автомобиля при перевозке.

Профлист и профнастил

Перед перевозкой профнастил и профлист предварительно соединяют струбцинами или кладут сверху длинный брус, чтобы верхние пластины не поднимались. Аналогично перевозят фанеру. Закрепляют профлисты на багажнике авто резиновыми ремнями, веревками, которые по мере перевозки регулярно проверяют и подтягивают.

Трубы

Трубы располагают не по плоскости поперечины багажника, а собирают в прямоугольную упаковку. Для крепления используют багажные ремни с крюками, которые фиксируют с обеих сторон за выступающий край дуги. Обязательно под материал подкладывают резиновые коврики или куски резины, чтобы трубы не ездили по багажнику.

Лодка

Перевозить на крыше машины можно только малогабаритные легкие лодочки (резиновые, ПВХ). Для их транспортировки потребуется закрепить на крышу автомобиля багажник в виде рамки. Если имеются рейлинги, то к ним докупают необходимые поперечины. Устанавливают ложементы. Это опоры, на которых будет держаться лодка. Без них ее может сорвать порывом ветра.

Держатель лодки на багажнике авто

Сзади между ложементами закрепляют поперечину с колесиками от детской коляски, трехколесного велосипеда. Это необходимо для скольжения лодки во время езды. Лодку располагают вверх дном. Предварительно ее обертывают мягким материалом для предотвращения трения о ремни. Крепят лодку к рейлингам и ложементам при помощи стяжных ремней.

закрывает груз, предотвращая его механическое повреждение (эффективен против града и других неприятных природных явлений);

закрывается на замок (предотвращает кражу);

объемный внутри (на рынке представлены артикулы до 600 литров, могут вместить в себя крупные предметы разного формата);

прост в монтаже;

не приводит к чрезмерному перерасходу топлива (не более 10%);

Груз на багажнике автомобиля также можно крепить, используя рэтчеты (стяжные ремни). Они просты в эксплуатации. Тканевая лента не вредит предметам. Часто применяется как дополнительное средство защиты с другими способами фиксации. В некоторых случаях к ремням может потребоваться докупить фитинги (храповый замок для укрепления ленты, “неубиваемый” стяжной полиэфирный трос, кольца и крюки).

Раньше автовладельцы легковых автомобилей использовали деревянные распорки, но сегодня этот способ не пользуется популярностью из-за ряда недостатков:

требуется древесина высокого качества;

выдерживает не все нагрузки;

Груз на багажнике автомобиля – что и для чего перевозят?

Выбор рационального багажника на крышу зависит от перевозимого груза, как правило, в транспорте нуждаются следующие предметы: строительные материалы, спортивный инвентарь, вещи, одежда, обувь, туристическое снаряжение, велосипеды. В зависимости от этого на крыше закрепляют:

специальные удерживающие устройства для движущихся лодок, каноэ и другого спортивного и туристического снаряжения;
подставки для перевозки велосипедов;
крепеж для перевозки крупногабаритных грузов.
каплевидный закрытый гараж для автомобилей;
общая корзина для хранения;
удлиненный багажник для зимнего снаряжения или досок для серфинга;

Каждый из этих вариантов значительно расширит возможности вашего автомобиля, разгрузит основной багажник и даст пространство внутри автомобиля для комфортной езды всех пассажиров даже при максимальной загрузке автомобиля.

Вспомним ПДД

Для начала освежим в памяти требования правил дорожного движения при перевозке грузов. Подчеркну, что каждый пункт правил написан на основе многолетнего опыта, и главная цель правил дорожного движения в целом – максимальная безопасность всех участников дорожного движения.

Обратитесь к техническому руководству вашего автомобиля, чтобы узнать допустимую нагрузку на багажник на крыше. Для отечественных автомобилей максимальный вес обычно ограничивается 50-60 килограммами. Не намного лучше обстоят дела с иномарками: в них допустимый вес на крыше до 70-80 килограмм. Теоретически автомобиль можно зарядить даже больше, но это значительно увеличивает риск аварии или повреждения кузова автомобиля.

К одинаковой нагрузке на крышу применяется ряд требований. В частности, он не должен ограничивать обзор, затруднять управление автомобилем или влиять на показатели устойчивости последнего. Если груз является источником пыли, шума или загрязнения окружающей среды, его запрещено перевозить. В ситуации, когда груз на крыше мешает обзору через заднее стекло, установка дополнительного зеркала заднего вида является обязательной.

Обратите особое внимание на размеры предметов: они не должны выступать более чем на 40 см сбоку (считая от габаритных огней) и на 1 метр за край бампера. При транспортировке днем груз должен быть обозначен специальным знаком (щит размером 40х40 см с красными и белыми диагональными полосами), а ночью – фонарем и светоотражающим элементом (белый спереди и красный сзади)

Заключение

Багажник на автомобильной крыше является удобным и полезным аксессуаром, позволяющим сделать путешествие на автомобиле более комфортным и ярким. Из большого количества представленных на рынке конструкций всегда можно подобрать оптимальный вид такого полезного автомобильного аксессуара, учитывая специфику перевозимых грузов.

Установка автомобильных багажников на крыше не занимает много времени и может проводиться собственными силами. Сегодня немало водителей предпочитает и в городских условиях использовать стационарные автомобильные боксы закрытого типа для перевозки различных личных вещей. Они закрываются на ключ, обладают привлекательной аэродинамичной формой и гармонично вписываются в облик современного легкового авто.
