Что нужно знать о ремонте велосипеда в домашних условиях?

Значение каретки для велосипеда и как она выглядит

В зависимости от типа велосипеда, каретки могут иметь разные размеры и степень пригодности к ремонту. Наиболее часто применяемыми считаются 68-миллиметровые узлы, однако, встречаются и другие размеры (110 мм, 113 мм, а также 122,5 мм).

Виды кареток:

— Катриджные. Это, по сути, одноразовые каретки, которые расположены в раме и разборке не подлежат. Их срок эксплуатации пропорционален сроку службы подшипников либо оси. Так как конструкция полностью герметична, то работа узла рассчитана на длительный период, даже при активной езде.

— Разборные (их можно ремонтировать) — они рассчитаны на регулярное обслуживание, которое состоит в замене подшипников, пришедших в негодность и смазочных мероприятиях для всего узла. Именно об этом процессе мы и поговорим в дальнейшем: как снять и разобрать каретку, решить проблему и снова собрать механизм.

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

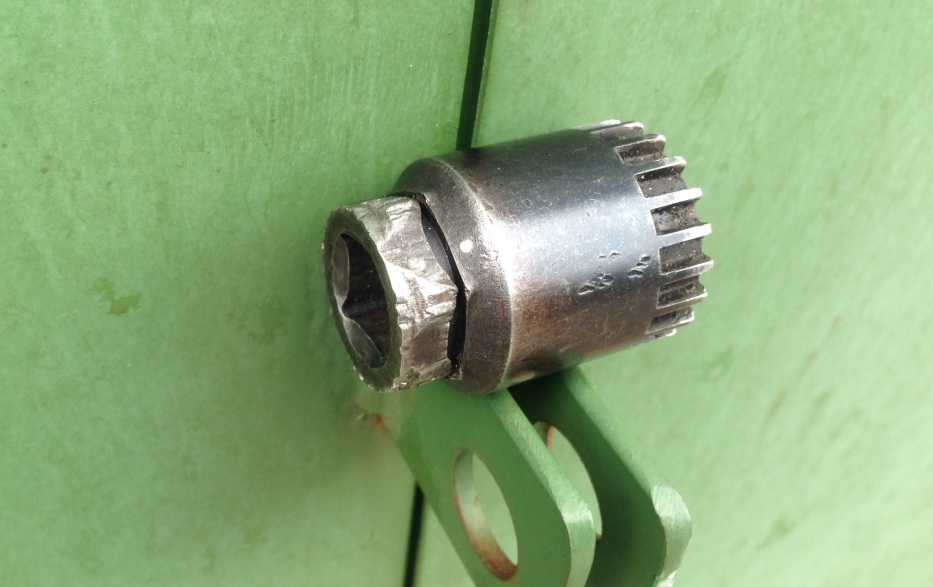

Для этого нам потребуется съемник для кареток:

Этот съемник подходит под гаечный ключ на 24 и имеет сквозное отверстие

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

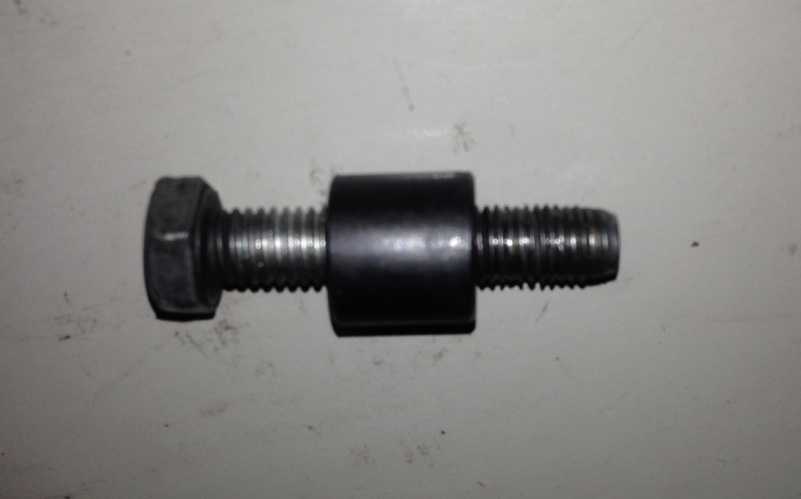

Болт и проставка для прижимания съемника к каретке

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

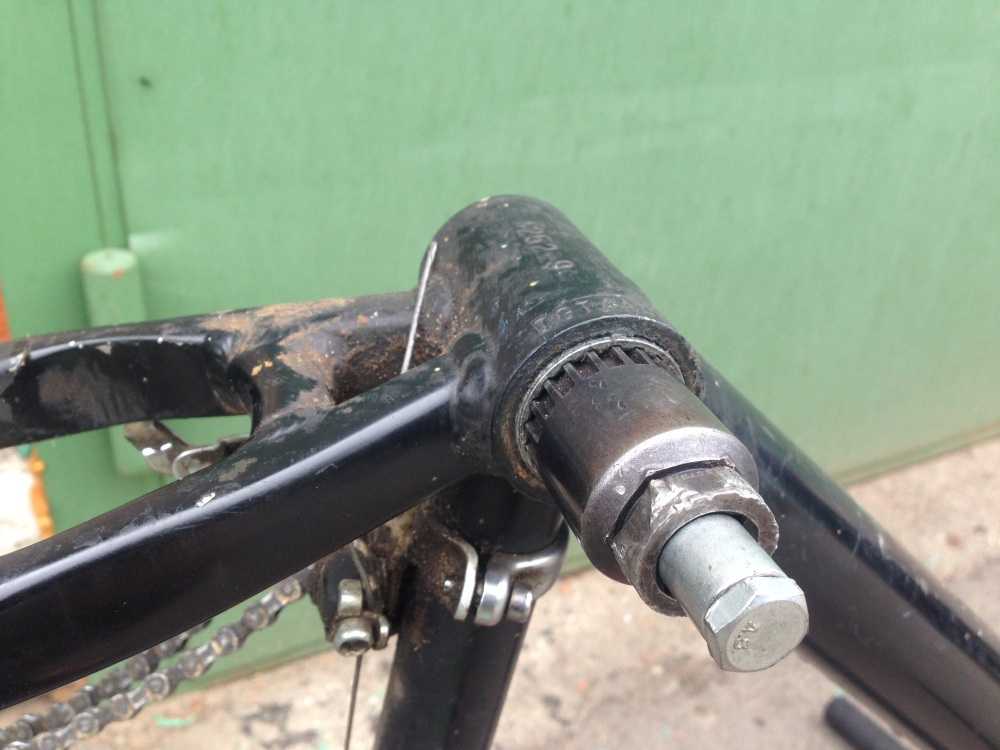

Установил съемник каретки на левую чашку каретки и поджал болтом для того, чтобы съемник не слетел.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

Откручиваем левую чашку каретки. Под мой съемник подходит ключ на 24.

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Правую чашку откручиваю по часовой стрелке и вынимаю сам картридж

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

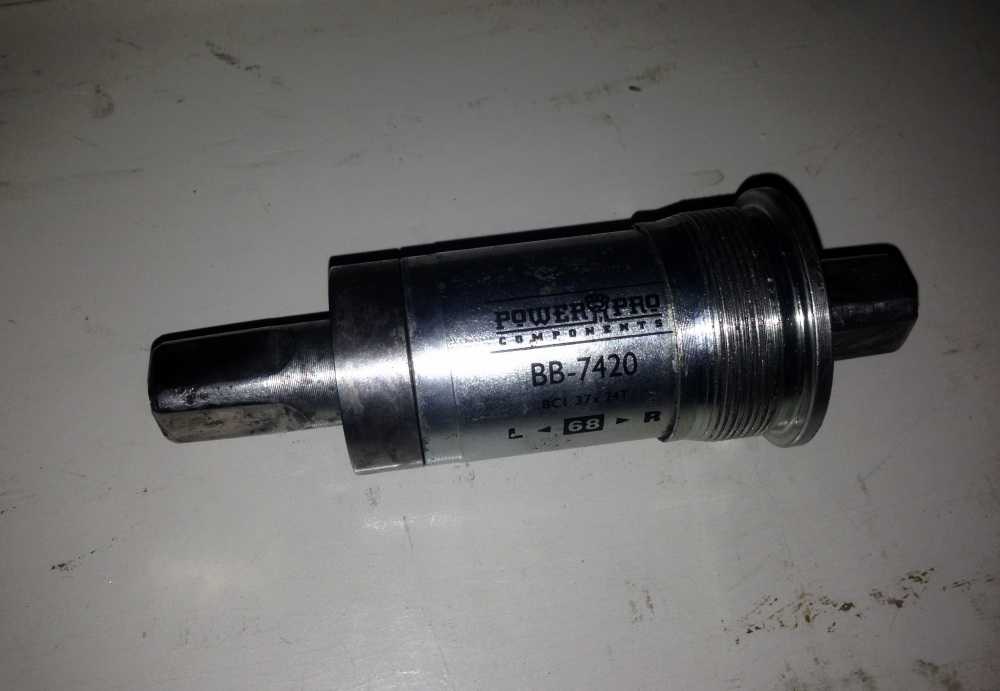

На каретке видно, что она под стакан рамы 68 мм и имеет правую и левую сторону

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Износ тормоза

Наиболее часто изнашиваются тормозные колодки. Это приводит к уменьшению силы торможения на любом участке дороги. Замена колодок осуществляется по мере истирания. Поршни тормозного калипера (нередко называют суппортом, хоть это неправильная формулировка) накапливают грязь, в результате чего качество передачи силы торможения изменяется.

Износ также может проявляться в появлении воздуха в гидравлической системе, который пропускается через микроцарапины в поршнях калипера или тормозной ручки. Проблема периодически решается прокачкой с помощью специального комплекта.

Вводное слово

Каретка на велосипеде является подшипниковым узлом, на который возложена обязанность соединять шатуны и раму. Кроме этого, каретки обеспечивают крутящий момент на шатунах

Сами теперь понимаете, насколько важной является эта деталь в велосипеде и какую важную роль она выполняет

Для каретки в конструкции велосипеда предусмотрен специальный кареточный стакан. Его можно найти между нижней трубой в зоне пересечения велосипедных перьев, которые располагаются снизу. Именно особенность расположения этого элемента влияет на его недолговечность. Виной становится пыль, грязь и вода, которые попадают на каретку, засоряют её, вызывают образование люфта и посторонних звуков при езде. Если своевременно не разобрать, снять, отремонтировать или заменить этот элемент, то можно в процессе езды ощутить снижение плавности работы велосипеда, уменьшение точности и даже столкнуться с заклиниванием. Ни один велосипедист не захочет ездить с таким дискомфортом, поэтому давайте устранять причину.

Сборка каретки

Предварительно все части механизма обрабатывают смазкой для продления срока эксплуатации. Только после этого выполняется сборка каретки. Процедура осуществляется следующим образом:

Кареточную ось нужно установить в правую чашку. Закрутить ее необходимо до упора, чтобы не было люфтов.
Те же манипуляции провести с левой чашкой.
Далее следует собрать шатуны. Действовать нужно аккуратно, иначе надежность крепления снизится. Заглушки необходимо ставить на прежнее место.

После сборки проводится регулировка механизма. Для этого ось крутят рукой, покачивают из стороны в сторону. В идеале не должно быть люфтов и заеданий. Если наблюдаются даже незначительные недостатки, следует потуже затянуть чашки, стопорные гайки.

Разобравшись, как следует откручивать каретку в домашних условиях, можно самостоятельно выполнять ремонт и обслуживание собственного байка. Перед проведением работ велосипед надежно фиксируют, тогда рама не будет болтаться, а конструкция не упадет в самый неожиданный момент. Своевременное обслуживание значительно продлевает срок эксплуатации транспорта.

Виды кареток по используемому кареточному стакану

С резьбовой посадкой

В зависимости от кареточного стакана рамы, каретки делятся на следующие виды (наиболее распространенные):

С английской резьбой (BSA, 1.37 in x 24 TPI) — наиболее распространенный стандарт. Варианты в зависимости от длины стакана:
68 мм — наиболее распространены,
73 мм — используется в ряде моделей горных велосипедов,
83 мм — для экстремальных дисциплин,
100 мм — фэт-байки.
С итальянской резьбой (BSC, 36 mm x 24 TPI), длина стакана 70 мм — применялись в старых шоссейных велосипедах. До сих пор (2013г) используется Campagnolo.
С французской/швейцарской резьбой М35×1 — применялись в советских велосипедах.

Press-fit

В последнее время получают распространение интегрированные системы типа BB30/Press-fit. Особенность конструкции — подшипники запрессовываются прямо в раму (могут использоваться пластиковые чашки), в них продевается алюминиевая ось диаметром 30 мм (вместо стальной диаметром 24 мм). Это сулит дальнейшее увеличение жесткости узла при некотором снижении веса. С другой стороны, инструменты для замены подшипников заметно дороже обычных съемников каретки.

Классический Press fit для систем стандарта BB30 с осью 30 мм:

BB30: внутренний диаметр стакана 42 мм, ширина стакана 68 мм для шоссе или 73 мм для MTB, подшипники без чашек.
Press fit 30 (PF30): внутренний диаметр стакана 46 мм, ширина стакана 68 мм для шоссе или 73 мм для MTB, подшипники с чашками.
Press-fit каретки для стандартных систем с 24-мм стальной осью:
BB90/95: внутренний диаметр стакана 37 мм, ширина стакана 90,5 или 95,5 мм, подшипники без чашек.
BB86/92: внутренний диаметр стакана 41 мм, ширина стакана 86,5 или 91,5 мм, подшипники с чашками.
Уникальные стандарты, требующие свою систему с осью 30 мм:
BBright Direct Fit: внутренний диаметр стакана 42 мм, ширина стакана 79 мм, подшипники без чашек.
BBright Press Fit: внутренний диаметр стакана 46 мм, ширина стакана 79 мм, подшипники с чашками.
386 EVO: внутренний диаметр стакана 46 мм, ширина стакана 86,5 мм, подшипники с чашками.

Особенности выбора каретки

При покупке интегрированной каретки, как правило, требуется знать только ее стандарт (то есть производителя системы) и длину кареточного стакана, причем для наиболее распространенных разновидностей 68 и 73 мм с английской резьбой используется одна и та же каретка.
В случае с неинтегрированной кареткой, все гораздо сложнее. Порядок действий таков:
Сначала требуется узнать требуемый стандарт каретки (квадрат или один из шлицевых).
Узнать тип кареточного стакана (длина, вид резьбы), причем в зависимости от длины стакана (обычно 68 или 73 мм) требуются различные каретки!
Обратиться к руководству на передний переключатель и узнать допустимую линию цепи (chainline).
Обратиться к руководству на систему и узнать требуемую длину вала каретки.
Найти в продаже каретку требуемого стандарта, под нужную длину стакана и с необходимой длиной вала.
Если используется передний переключатель E-Type, то требуется искать неинтегрированную каретку соответствующей разновидности, тогда как все интегрированные совместимы с такими переключателями изначально.

Процесс спицовки

Разберём процесс сбора колеса, или спицовки.

Схема проходов для «трёх крестов»

Для начала приготовим всё необходимое:

Спицы в необходимом количестве, с равными параметрами.
Втулка с фланцами, подходящими под выбранное количество спиц.
Обод с соответствующими пазами для ниппелей.
Спицевой ключ, удобный для закручивания ниппелей.

В незабвенном гайде по сбору колеса от Шелдона 35 шагов, которые следует выполнять корректно и без ошибок. Понятно, что все учатся «в бою», и мы приведём лишь основные этапы: 1. Приготовим спицы (смажем, ещё раз проверим длину и наличие ключа), иначе их невозможно правильно натянуть.

2. Вставляем спицы в колесо, начиная с ключевой, без фанатизма, на 2 оборота

Важно, чтобы количество оборотов (т.е. начальное натяжение) всех спиц было одинаковым

Начинаем правильно подтягивать, проходя по всему ободу, на каждом из ниппелей делая по 1 обороту. Если в конце обода становится тяжело его делать, значит, переборщили, возвращаемся назад и делаем по 0,5 оборота

3. Начинаем правильно подтягивать, проходя по всему ободу, на каждом из ниппелей делая по 1 обороту. Если в конце обода становится тяжело его делать, значит, переборщили, возвращаемся назад и делаем по 0,5 оборота.

4. Проверяем восьмёрку – выбираем блок спиц и равняем обод, натягивая ту или иную сторону.

5. Проверяем эллипс – регулировка проста, подтягиваем «горку» или ослабляем «провалы».

6. Проверяем зонтик – необходимо отрегулировать условную окружность крепления ниппелей (центр профиля обода должен проходить по центру велосипеда). Обычно равняют по расстоянию от обода до тормозных колодок.

7. Проводим окончательное натяжение, чтобы все ниппели вошли в пазы.

8. Убираем смазку и подпиливаем концы спиц, если они выглянули в процессе натяжения за пазы – при нагрузках они начнут повреждать камеру и подложку.

Собственно, всё! Конечно, сбор колеса – сложная, особенно для новичка, работа, и приступать к ней стоит только в хорошем настроении и состоянии, чтобы не допускать ошибок. Если хотя бы одна спица сломалась, это повод для выполнения работы заново. Здесь может быть и некачественная партия, и ошибка в последовательности, и элементарная невнимательность.

Специальная установка для крепления колеса, она же «станок», далеко не обязательна. Все правки можно с лёгкостью производит прямо на велосипеде, перевернув его и установив на устойчивое основание. Снять спицы намного проще, чем потом ремонтировать повреждённое из-за ошибок колесо.

Лучшие статьи : Зачем нужны наклейки для велосипеда и какими они бывают

Инструменты

Самостоятельная натяжка спиц – довольно сложная работа, которая занимает много времени. Особенно трудно приходится людям, которые выполняют процедуру впервые. Для успешного решения проблемы необходимо подготовить специальные инструменты, без них отремонтировать колеса не получится. Потребуются следующие приспособления:

Спицевой ключ. Используют для раскручивания либо закручивания ниппелей. Размеры спиц и креплений разнятся в зависимости от модели велосипеда. Инструмент должен в точности соответствовать параметрам элементов, иначе выполнить работу не получится.
Станок для правки и юстировки колес. Если такого приспособления нет, можно регулировать спицы, перевернув велосипед обратной стороной.
Зонтомер. Служит для центровки ободьев по отношению к втулке.
Измеритель силы натяжения спиц.
Набор ключей для демонтажных работ.
Отвертки.

Спицевой ключ

Станок для правки и юстировки колес

Зонтомер

Измеритель силы натяжения спиц

Диагностика поломок или загрязнения

Определить неисправность каретки можно по слишком явному скольжению или заеданию, скрипам, тяжелой езде.

Стуки и заедания сигнализируют о повреждении шариков подшипника или сепаратора. Скрипы могут обозначать слабую затяжку клина шатуна. Если при езде педаль в верхнем положении проскакивает, это также говорит о слабом натяжении клина.

Неисправная деталь не даст возможности быстрой езды, изношенные подшипники, грязь и отсутствие смазки будут постоянно препятствовать движению.

Велосипедный узел начинает постепенно расшатываться из-за разбитых шариков подшипника и перекоса вала. Для исправления необходимо почистить или заменить кронштейн.

Тщательное обслуживание каретки велосипеда обязательно перед любой длительной поездкой.

Каретка каретке рознь

Если приходится иметь дело с кареткой, конструкция которой предполагает разборку, в первую очередь требуется проверить состояние подшипников. Для этого необходимо чистой ветошью тщательно вытереть не только подшипники, но и посадочные места. Для очищения резьбы каретки можно использовать бензин, керосин или WD-40. После того как всё хорошо насухо протёрто, необходимо смазать посадочные места любым хорошим густым смазочным материалом. Такие механизмы не отличаются долговечностью, нуждаются в частом обслуживании и регулярном проведении регулировочных действий относительно подшипников.

В случае с неразборной кареткой, которая относится к картриджному типу, самым верным решением будет осуществить замену на новый механизм. Даже не стоит пытаться провести какие-либо действия с подобным механизмом — только время зря будет потрачено. Прежде чем отправляться за покупкой новой детали, потребуется узнать длину вала и характеристики (ширина и тип) соединения с шатунами. Эта информация позволит не ошибиться с выбором и изначально купить правильную деталь.

Если на вашем велосипеде установлен интегрированный механизм, то для замены промподшипников необходимо следовать следующим рекомендациям:

Снимаем пыльник, который закрывает подшипники.
Для их снятия потребуется использовать специальный съёмник, на самый крайний случай подойдёт молоток и стамеска, но с таким инструментом нужно обращаться крайне осторожно.
Тщательно очищаем, а затем смазываем посадочное место.
Устанавливаем новые промподшипники.

Установка каретки велосипеда

При сборке каретки главное – правильно поставить чашки. Напомню, что они имеют разную резьбу, а именно — правая чашка имеет левую резьбу, а левая – правую. Перед установкой каретки, смазываем кареточный стакан, подшипники и резьбу чашек густой смазкой. Сбор каретки нужно начинать производить с правой стороны. Для начала, ось каретки вставляем в правую чашку и закручиваем съемником каретки, а затем левую до упора. После того, как чашки каретки были закручены, необходимо проверить каретку на предмет отсутствия люфта (каретка должна крутиться легко и бесшумно). Для этого крутим ось каретки в разные стороны. Будьте внимательны и следите, чтоб чашка пошла ровно по резьбе, так как ее очень легко повредить. Ставим на место шатуны и фиксирующие винты.

Для ремонта и обслуживания велосипеда в домашних условиях рекомендуем использовать специальные стойки.
Какие велоинструменты должен иметь каждый уважающий себя велосипедист
Скрипит велосипед когда крутишь педали? www.velosipedinfo.ru/skripit-velosiped

Как определиться с неисправностью

О сбоях в механизме велосипедной каретки вы сможете узнать лишь тогда, когда будете вращать педали. Зрительно убедиться в проблеме достаточно сложно

Придется прислушаться и обратить внимание на звуки, которые производит нижняя часть рамы. Однако, если все не совсем плохо, вы ничего не услышите

В случае сильного износа подшипника каретки, вы не ошибетесь, услышав характерные звуки.

Со сломанным механизмом каретки вы не сможете быстро передвигаться. В этом вам будет мешать грязь и пыль, которые забились во все детали, а также нехватка смазочных материалов.

При всем этом слышится неприятный, раздражающий скрип и стук внизу вашего велосипеда. Еще вы можете обнаружить люфт, который происходит из-за разбитых, изношенных подшипников или от перекоса оси.

Чтобы до конца, и в полном объеме убедиться, что вам требуется разбор каретки, попробуйте еще один способ. Есть такое понятие в велосипедном спорте, как стоячая езда.

Вы должны сделать небольшой разгон, при этом привстаньте и одновременно с этими действиями прокрутите педали велосипеда. Если при этом шумы и неприятные звуки усилились, значит, каретка заклинена, и необходимо ее разбирать для ремонта.

Определение неисправности

О том, что каретка стала «глючить», можно узнать только при вращении педалей

Визуально проблемы узла определить трудно, поэтому лучше навострить уши и переместить внимание в область нижней части рамы. Слишком заслушиваться не стоит, особенно, если движетесь по оживленной дороге

Впрочем, если состояние каретки неважное, она о себе «прокричит» без промедлений. Неисправная каретка не даст быстро ехать на велосипеде

Забившаяся грязь, изношенные подшипники и отсутствие смазки будут постоянно затруднять движение. Все это сопровождается неприятным скрипом и характерным стуком снизу. Также узел может начать люфтить (разбитые подшипники и перекос оси)

Неисправная каретка не даст быстро ехать на велосипеде. Забившаяся грязь, изношенные подшипники и отсутствие смазки будут постоянно затруднять движение. Все это сопровождается неприятным скрипом и характерным стуком снизу. Также узел может начать люфтить (разбитые подшипники и перекос оси).

Окончательно проверить, действительно ли стоит разбирать каретку, можно методом «стоячей езды». Для этого надо немного разогнаться, привстать с сиденья и покрутить педали. При заклинивании кареточного механизма звуки и ухудшение хода педалей только усилятся.

Снятие кассеты велосипеда

Берем второй важный инструмент, и разводной ключ. Накидываем съемник на колесо и устанавливаем зубастую фигню в гайку. Ну и любимый разводной ключ там же

Затем жмем вниз с обеих сторон.

Получается вот такая вот штука — точнее ничего не получается Я взял палку из какого-то прессованного картона, которая благополучно показала мне свои кишки. Следующая палка была из высушенной березы.

Накидываем ее вновь на колесо.

Жмем с двух сторон вниз. Слышим микрощелчки гайки (там ребристая поверхность, и когда вы закручиваете гайку — она надежно фиксируется).

Скидываем кассету с хаба, промываем и осматриваем каждую звездочку. Если на какой-нибудь из звездочек выработка довольно велика — то лучше эту звездочку поменять. Чаще всего вырабатываются звездочки «любимой передачи». Обычно средние, так как там наиболее легкое усилие при педалировании. В моем случае звездочки в довольно хорошем состоянии, и после дефектовки я решил собрать их обратно в том же виде, без замен.

Инструкция по демонтажу

Прежде чем снимать каретку на велосипеде следует подготовить рабочую площадку, убрать все лишнее. Мягкой тряпкой удаляют пыль, грязь, чтобы в процессе разборки посторонние вещества не попали внутрь конструкции. Далее процедура проводится поэтапно:

Снимают заглушку с шатуна. Обычно этот элемент представлен пластиковой крышечкой, поэтому достаточно слегка поддеть ее отверткой.
Откручивают гайку, закрепляющую шатун на каретке. Потребуется использование подходящего ключа.
Выжимку надевают на крепеж, прикладывают физические усилия. В результате шатун постепенно отделяется от конструкции.
Каретку фиксируют кольцами и специальной чашечкой. Крепежи проворачивают на посадочном месте при помощи легких ударов.
Подшипник, вставленный в каретку, извлекают отверткой. Подтянуть вал каретки можно только с использованием специальных съемников. Обычным инструментом сделать это практически невозможно.

Сложности могут возникнуть с велосипедами, рамы которых выполнены из алюминия. Откручивание чашек в этом случае требует больших физических усилий

При этом важно выполнить процедуру правильно и аккуратно, иначе ключ сорвется, повредит детали конструкции либо ударит по рукам. Удобны в использовании инструменты с длинными рукоятками

Рулевая колонка

Существует два вида рулевых колонок — интегрированные и полуинтегрированные. В первых используются промышленные подшипники, во вторых — шарикоподшипники (сепараторные или насыпные). Проведение сервисного обслуживания интегрированных колонок с промподшипниками являет собой замену смазки.

В рулевой колонке с шарикоподшипниками рабочий механизм принимает повышенные нагрузки, т.к. они распределяются неравномерно по отношению к штоку вилки. Поэтому есть вероятность сильного износа шариков подшипника. При необходимости их нужно заменить. Признаком наличия проблем с рулевым механизмом может быть скрип в области рулевого стакана, люфт рулевой колонки или затрудненный поворот колеса.

Шарикоподшипник

Промышленные подшипники с упорным кольцом

Шарикоподшипник в рулевой колонке

Типы велосипедных кареток

В настоящее время на полках спортивных и велосипедных магазинов можно найти очень большое разнообразие кареток. Это обусловлено тем, что все больше и больше выпускаются новые модели велосипедов, которые не поддерживают самые стандартные велосипедные каретки. Также есть каретки с запрессованными подшипниками внутри самой каретки

На такие детали стоит обратить внимание, особенно в том случае, если на велосипеде планируются регулярные длительные поездки по пересеченной местности

В основном, каретки делят по типу их конструкции. В этом разнообразии можно встретить следующие варианты:

С резьбой;
С картриджем;
С полой осью;
С полностью металлической осью;
Запрессованные в раме велосипеда.

Перед покупкой каретки нужно обязательно уточнить размеры каретки. Помимо этого, нужно определиться с типом детали, так как в большинстве своем на все типы есть нужный размер. Выбор типа каретки зависит от пожеланий велосипедиста и регулярности использования велосипеда в целом.

Смазка и сборка каретки

При помощи отвертки обрабатываются стенки стакана. Наносить средство следует ровным тонким слоем. Не нужно класть внутрь горы смазки. Это ни к чему. Затем смазка наносится на подшипник, который вставляется со стороны звезд. Плоская рамка должна смотреть наружу. Затем необходимо смазать вал каретки и вставить его так, чтобы длинный конец был со стороны трансмиссии. В общем, сборка каретки происходит в обратном порядке.

Подшипник с другой стороны вставляется наоборот, рамкой в стакан. Чашечки смазываются изнутри, а потом одеваются. Закручивать необходимо до полного устранения осевого люфта. При этом вращение вала должно быть немного стеснено. Как только будут монтированы крепящие кольца, чашечка слегка отодвинется, и ось будет крутиться свободно.

Осталось собрать шатуны. Здесь самое главное – это надеть их так, чтобы при педалировании они, не дай бог, не отвалились. Процедура эффективной сборки шатунов:

Квадрат смазывается небольшим количеством смазки, это поможет глубже насадить его на ось.
Обработка винта резьбовым фиксатором.
Закручивание шатунной гайки с максимальным усилием до упора. Можно даже удлинить ключ – резьба не сорвется.
Вставка заглушек.

Велосипед – крайне неустойчивый агрегат, поэтому при проведении любых ремонтных работ его необходимо тщательно зафиксировать. Рама не будет болтаться туда-сюда, что исключит риск падения велосипеда на ноги или руки.

Каретка собрана и пригодна к эксплуатации. В целом, процедура несложная даже для первого раза, а уж в дальнейшем разобрать и установить механизм вообще не составит труда.

Установка спиц велосипедного колеса

Регулировка спиц на велосипеде осуществляется в несколько этапов. Всю работу можно выполнить в домашних условиях, если в наличии имеются необходимые инструменты.

Первый шаг – определяем длину велосипедных частей

Если предстоит регулировка спиц на переднем колесе велосипеда, то можно определением длины деталей даже не заниматься – считается, что именно переднее колесо конструктивно простое, длина всех спиц абсолютно одинакова.

Что касается заднего велосипедного колеса, то здесь все несколько сложнее. Дело в том, что в этом колесе спицы устанавливаются разной длины, так как необходимо соблюсти разность наклона.

Специалисты не рекомендуют самостоятельно заниматься определением длины спиц. Для этого имеются специальные калькуляторы на сайтах, которые позволяют получить необходимые расчеты в режиме онлайн.

Второй шаг – монтажный

Для его проведения понадобится некоторый инструмент – спицевой ключ и отвертка.

А выполнять работу нужно в строгом соответствии с пошаговой инструкцией:

Смазываем точки соединения с ниппелями на деталях колеса и резьбовой части спиц.
Если углубленный вход на фланце имеется только с одной стороны, то спицы нужно начинать устанавливать с противоположной стороны.
Во фланец устанавливаются девять спиц – это делается через одно отверстие, то есть между спицами должна остаться свободная «ниша».
Если работа ведется с задним колесом, то спицы монтируются справа от втулки.
Находим расположенный по правую сторону от вентильного входа такой же на ободе, располагаем в нем спицу и закручиваем ниппель, сделав 2 оборота.
От первой установленной спицы по часовой стрелке отсчитываем 4 входа и монтируем вторую спицу и также двумя оборотами закручиваем ниппель. Втулка нарезной частью должна быть расположена к тому, кто осуществляет работу.
В процессе установки спиц нужно контролировать правильность работы – спицы должны соединять обод справа с фланцем втулки, а между установленных спиц должно оставаться по три свободных входа.

Последующие спицы устанавливаются по такому же принципу, а затем колесо нужно повернуть к себе противоположной стороной и устанавливать спицы в указанном выше порядке. Начинают установку с ключевой спицы, которая расположена слева от вентильного входа.

Когда все спицы будут установлены нужно выровнять ниппели на одинаковую глубину закрутки. Именно поэтому рекомендуется в каждом случае делать по 2 оборота, чтобы не ошибиться, да и регулировать их по окончанию работы будет проще.

Третий шаг – натяжение спиц

Этот шаг считается завершающим и выполняется легко. Нужно лишь убедиться в том, что ниппеля закручены на одинаковое число оборотов. Если спицы короткие, то это можно определить по количеству видимых «ступенек» резьбы в ниппелях

После того, как все этапы будут завершены, необходимо установить колесо с набранными спицами на специальный станок или любое другое приспособление (для этого можно воспользоваться велосипедом). Именно в таком положении будут видны все неровности – перекос колеса в любую сторону можно исправить регулировкой закрутки ниппелей. Чаще всего достаточно сделать половину оборота, чтобы выровнять колесо. Учтите, что подобный контроль нужно провести дважды – когда колесо расположено горизонтально и когда вертикально.

Окончание балансировки, вывод

По окончании балансировки, следует убедиться, что концы спиц не выступают за обод. Если подобное наблюдается, выступающие концы нужно спилить, а оставшуюся смазку (она может испортить камеру) удалить.

Знание, как правильно подтягивать спицы на велосипеде, чрезвычайно важное и полезное и просто необходимое каждому любителю такого вида транспорта. Прочитав эту статью, человек сможет своими силами выполнять подобную регулировку

Следует помнить, что натягивая спицы, нужно быть внимательными и осторожными. Неправильная регулировка колеса может привести к преждевременному выходу его из строя.

Как подтянуть спицы на велосипеде

https://on-bike.by/blog/velosipedy/kak-pravilno-natyanut-spitsy-na-kolese/

https://aktsport.ru/velosiped/regulirovka-spits-na-velosipede.html

Как перебрать втулку с ножным тормозом

2. Разборка втулки

3. Очистка, смазка

4. Сборка втулки

Велосипеды с одной передачей и ножным тормозом до сих пор пользуются популярностью, ведь многим людям для их целей просто не нужен велосипед с передачами. Также односкоростные втулки ставятся на все детские велосипеды до 20 дюймов. Он надёжные, простые конструктивно, но проблема в том, что если во втулке используется некачественная смазка, она будет сильно сопротивляться вращению и ехать на велосипеде будет откровенно тяжело. И если взрослый сможет противостоять этому сопротивлению, то ребёнок через короткий промежуток времени просто не захочет больше садиться на велосипед. Поэтому озаботьтесь заменой смазки в задней втулке.

Мы рассмотрим переборку заднего колеса для взрослого велосипеда, но имейте ввиду, что на детских велосипедах конструкция точно такая же. Для чистоты эксперимента мы взяли новое колесо, ослабили конусы, чтобы оно легко крутилось, но и не люфтило. Вот так оно крутится

1. Инструменты

1. Гаечный ключ на 17 мм.

2. Конусный ключ на 15 мм.

3. Плоская отвёртка.

4. Смазка для подшипников. Мы будем использовать мультифункциональную смазку Mobil XHP 222. Можно обойтись более дешёвыми смазками, например, литолом.

!Важно. Смазка должна быть пластичной (не жидкой)

2. Разборка втулки

Работу начинаем с правой стороны (где находится звёздочка).

Снимаем отвёрткой стопорное кольцо, удерживающее звезду

Снимаем звезду и металлический пыльник, после чего захватываем конус на 15 мм конусным ключом и ослабляем контргайку гаечным ключом на 17 мм

Откручиваем контргайку и конус

Выкручиваем и достаём правую часть муфты вместе с подшипниками

Достаём левую часть муфты вместе с тормозным рычагом

Как видим, здесь не худший вариант смазки. Несмотря на свою чересчур вязкую консистенцию, судя по фото со вспышкой, смазка похожа на графитовую. Но это бывает на взрослых велосипедах. На детских, к сожалению, закладывается либо подсыхающий клейстер, либо клей «Момент», которые просто не дают колесу нормально крутиться. Хорошо, если производитель втулок пожалеет смазки – тогда ваш ребёнок сможет более менее нормально кататься. В противном случае катание на велосипеде будет происходить с большой долей страданий.

Разобранная левая часть выглядит так

3. Очистка, смазка

Сначала уберите по максимуму всю смазку с помощью тряпок или туалетной бумаги. Возьмите какой-нибудь очиститель (мы использовали очиститель карбюратора в баллоне под давлением) или растворитель и прочистите по максимуму внутренности втулки. Кстати, подойдёт и любимая многими WD-40

Вытрите начисто детали. Если у вас нет очистителя, можно просто более тщательно вытереть всё тряпками

Нанесите смазку внутрь корпуса втулки, в том числе и на поверхности, с которыми взаимодействует подшипник

Главная задача – собрать левую часть муфты и целиком установить её во втулку вместе с колодками.

В часть муфты устанавливаем шайбу, за ней пружинку так, чтобы усики были направлены наружу

Смазываем конус, находящийся рядом с тормозным рычагом, устанавливаем на него подшипник

!Подшипник должен упираться шариками в чашку втулки, а с другой стороны подпираться конусом.

4. Сборка втулки

Попадаем усиками в специальные отверстия, сделанные в конусе. Для наглядности фото без смазки

Смазываем часть муфты, кладём на неё колодки. Выступы на колодках должны лежать на конусе между его выступами

В таком виде устанавливаем получившуюся конструкцию в корпус втулки

Устанавливаем подшипник большего диаметра в корпус втулки шариками внутрь, а подшипник меньшего диаметра в правую часть муфты, предварительно смазав все поверхности
