Ошибка p0443: неисправность цепи клапана продувки адсорбера

Как диагностировать код P0441?

Без сканера

В первую очередь визуально проверьте очевидные проблемы:

закрыта ли крышка бензобака должным образом;
нет ли трещин или повреждений на адсорбере;
правильно ли соединены вакуумные шланги, связанные с системой EVAP.

Если очевидной проблемы не обнаружено, далее необходимо проверить продувочный клапан.

Клапан продувки в нормальном положении закрыт. Он открывается, когда на его клеммы подается напряжение. Продувочный клапан обычно проверяется с помощью ручного вакуумного насоса. Он должен удерживать вакуум в закрытом состоянии (без напряжения) и полностью открываться при подаче напряжения.

Иногда продувочный клапан может залипать, но при тестировании работать правильно. Если есть подозрения, продувочный клапан необходимо заменить. Это не очень дорого.

Продувочный клапан EVAP

Если есть другие коды, такие как P0446 или P0442, сначала необходимо проверить их, так как P0441 может быть вызван по той же причиной.

С помощью диагностического прибора

Дилерские сканеры могут выполнять тестирование всей системы EVAP. При использовании диагностического сканера или адаптера ELM327 необходимо активировать продувочный клапан и контролировать давление в системе EVAP.

В сегодняшней статье мы подробно поговорим о том, с чем связана ошибка Р0441 в автомобиле Лада Калина, и как ее устранить.

Для начала необходимо сказать, что данная марка авто снабжена инжекторным двигателем, который, в отличие от карбюраторного, имеет дополнительные узлы, а также систему улавливания паров топлива, где главный компонент – адсорбер. В ее задачу входит выведение паров топлива из бака во впускной коллектор в момент, когда запускается ДВС, и немаловажная роль здесь отведена клапану продувки адсорбера. Ошибка Р0441 как раз и свидетельствует о неправильном расходе воздуха через этот клапан.

Как удалить ошибку?

После устранения поломки необходимо удалить из памяти бортового компьютера исправленную ошибку. Иначе в последующей диагностики код высветится снова. Сложность сброса состоит в том, что всё проводится с секундомером.

Порядок удаления кода ошибки в Nissan Qashqai:

Включите зажигание без запуска двигателя.
Далее, в течение 5 сек нужно успеть 5 раз нажать на педаль газа. Потом отпустите педаль газа.
Ожидайте 7 сек, а на восьмой — нажмите на педаль газа и держите ногу в нажатом положении 10 сек. На десятой секунде на панели приборов начнет мигать лампочка Check Engine.
Когда лампа начала мигать, то отпустите педаль газа. Теперь увидите, сбросились ли ошибки. Если лампа проморгала 4 раза, то есть комбинация «0000», то это значит, что все ошибки были стерты из памяти блока управления.
Когда лампа перестала мигать, нажмите педаль газа и держите ее 10 секунд.
Затем можно выключить зажигание.

Так комбинации неисправностей в вашем авто будут стерты.

У Вас остались вопросы? Наши консультанты помогут вам.

САМОДИАГНОСТИКА КОМБИНАЦИИ ПРИБОРОВ КАЛИНА/ПРИОРА

При выключенном зажигании нажать на кнопку «Reset» (сброс суточного пробега). Удерживая кнопку включить зажигание.
Панель приборов перейдет в режим самодиагностики, на дисплее загорятся все позиции сегментов, загорят все индикаторы, а стрелки будут совершать полный путь.
Кнопкой управления на правом подрулевом переключателе переключаемся между режимами (самодиагностика, версия прошивки, коды ошибок).
Чтобы сбросить ошибки, нужно находится в режиме ошибок и нажать и удерживать кнопку «Reset» более 3с.
Выход из режима диагностики происходит автоматически после бездействия в течении 20-30 сек.

Расшифровка кодов ошибок в приборной панели:

2-повышенное напряжение бортовой сети;
3-ошибка датчика уровня топлива (если в течении 20с определяется обрыв цепи датчика);
4-ошибка датчика температуры охлаждающей жидкости (если в течении 20с определяется обрыв цепи датчика);
5-ошибка датчика наружной температуры (если в течении 20с отсутствуют показания датчика, индикация на ЖКИ «-С»);
6-перегрев двигателя (критерий для срабатывания аккустического сигнализатора выполнен);
7-аварийное давление масла (критерий для срабатывания аккустического сигнализатора выполнен);
8-дефект тормозной системы (критерий для срабатывания аккустического сигнализатора выполнен);
9-аккумуляторная батарея разряжена (критерий для срабатывания аккустического сигнализатора выполнен);
Е-определение ошибки в пакете данных, заложенном в EEPROM.

Неисправности в системе улавливания топливных паров Лада Калина

Так как сам электромагнитный клапан не представляет собой сложного устройства, неисправностей у него, как таковых, немного – он может не открываться или не закрываться, когда это необходимо, или зависнуть в каком-нибудь определенном положении. Но виновником поломки может быть не только Evap-Solenoid, система улавливания бензиновых паров работает некорректно и по другим причинам:

пережаты или засорены соединительные патрубки;
в системе не создается нормального разрежения;
из-за обрыва цепи отсутствует напряжение на клапане;
полностью засорен угольный фильтр (что бывает редко);
сбои дает блок управления.

Если КПА завис в открытом положении, и он не перекрывает канал, возможно проявление следующих дефектов:

обогащается топливная смесь, отчего появляется «чернота» на электродах свечей зажигания;
двигатель начинает работать неустойчиво, особенно это заметно на холостых оборотах;
повышается расход бензина;
понижается приемистость ДВС.

Когда канал EVAP постоянно перекрыт клапаном продувки, в бензобаке создается избыточное давление паров, из-за этого:

возникает риск поломки бензонасоса;
может выйти из строя датчик уровня топлива.

Необходимо отметить, что продувка происходит в определенном режиме после запуска двигателя, программа выполняется в зависимости от оборотов коленчатого вала, и на холостом ходу система не работает. Импульс на КПА поступает, если:

охлаждающая жидкость нагрелась до температуры не ниже 75 градусов Цельсия;
дроссельная заслонка открыта не менее чем на 4%;
автомобиль движется со скоростью более 10 км/ час (но это необязательное условие).

Неполадки в электрической части EVAP фиксируются блоком управления, а на панели приборов загорается контрольная лампа Check Engine. Определить код неисправности можно с помощью специального диагностического сканера или компьютера с установленной программой, наиболее распространенные ошибки в системе улавливания паров, определяемые диагностическим устройством – P0441 и P0455.

Как устранить ошибку P0441?

С кодом тревоги P0441 OBD-II, диагноз может быть каверзн временами. Hereare некоторые вещи, котор нужно попробовать:Общий Крайслер фикс-заменяет насос обнаружения утечки / ldprepair поврежденные линии EVAP или canisterRepair открытые или короткие в цепи питания напряжения тока для того чтобы продуть SolenoidRepair открытое в команде чистки PCM соленоид чистки circuitReplace вакуума замените ограничение switchRepair вакуума в линии Evap или канистре или ремонте соленоида сопротивление в продувке connectorReplace PCMOther EVAPCS: — P0452-P0453-P0455-P0456 В статье использован машинный перевод.

Что означает код P0446?

Летучесть топлива является аспектом топлива с преимуществами и недостатками. С другой стороны, чем лучше испаряется топливо, тем лучше оно сгорает, поэтому мы сжигаем бензин и дизельное топливо в наших транспортных средствах вместо, скажем, древесины или угля (хотя эти Можно использоваться с достаточной обработкой). С другой стороны, было обнаружено, что пары топлива вредны для атмосферы и здоровья человека, поэтому контроль этих паров особенно важен. Система контроля выбросов в результате испарения, обычно называемая просто системой «EVAP», была разработана для предотвращения выхода паров топлива в атмосферу. Система EVAP, по сути, представляет собой сеть трубопроводов и клапанов, предназначенных для хранения и выпуска паров топлива в нужное время, не позволяя им попасть в атмосферу.

Система EVAP временно хранит пары топлива в канистре с активированным углем до тех пор, пока они не сгорят. При определенных условиях работы двигателя система EVAP открывается на впуск двигателя, и пары топлива будут «очищаться» от сгорания канистры в двигателе. ECM (модуль управления двигателем) использует измерение давления и напряжения и логическое программирование для управления системой EVAP и проверки ее герметичности и вентиляции, когда и где это необходимо.

В случае цикла продувки ЕСМ открывает клапан продувки и клапан управления вентиляционным отверстием, чтобы позволить вакууму на впуске двигателя втягивать пары топлива в двигатель для сжигания. Вентиляционный клапан должен быть открыт, чтобы позволить свежему воздуху вымыть канистру с углем, «очистить» ее от хранимых паров топлива и подготовить его к следующей заправке.

Часть самопроверки EVAP включает измерение напряжения и сопротивления. Некоторые контроллеры ЭСУД также могут использовать логическое определение, чтобы определить, работает ли клапан управления вентиляцией должным образом — если клапан управления вентиляцией закрыт, то, например, открытие клапана продувки создаст вакуум, например.Если контроллер ЭСУД пытается активировать электромагнитный клапан управления вентиляцией, но обнаруживает неправильную обратную связь по напряжению или неправильную обратную связь по вакууму или давлению, он заблокирует функцию EVAP, установит диагностический код неисправности (DTC) и загорится индикаторная лампа неисправности (MIL). Диагностический код неисправности P0446 определяется как «Неисправность в цепи управления вентиляционным выбросом в результате испарения (EVAP)».

Как устранить или сбросить код неисправности P0444

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0444:

Ремонт поврежденных линий EVAP.
Восстановить разомкнутую или закороченную цепь подачи напряжения на электромагнит для продувки.
Исправление цепи, идущей к PCM.
Заменить электромагнитный клапан продувки.
Исправить или отремонтировать ограничение в линии EVAP.
Восстановить или очистить разъем.
Заменить PCM.

Диагностика и решение проблем

С помощью диагностического прибора подайте команду на активацию клапана продувки. Прислушайтесь, исходит ли от соленоида продувки щелчок. Он должен щелкнуть один раз, а на некоторых моделях может щелкнуть повторно.

Если щелчок не происходит при активации диагностического прибора, отсоедините разъем и проверьте соленоид и разъем на предмет повреждений. Затем проверьте напряжение аккумулятора на подводящем проводе при включенном ключе.

Если напряжение присутствует, заземлите контакт вручную с помощью перемычки и посмотрите, не щелкает ли клапан. Если это так, то соленоид работает правильно, но есть проблема с цепью управления. Если при заземлении вручную он не щелкает, замените соленоид продувки.

Чтобы проверить наличие проблемы в цепи управления, снова подключите соленоид и отсоедините провод заземления от разъема. Отключив провод заземления от контроллера, включите ключ и вручную заземлите провод управления клапана продувки.

Соленоид должен щелкнуть, значит нет проблем с проводом управления к соленоиду, и есть проблема с цепью привода клапана продувки от ECM. Если он не щелкает, значит, в проводке между ECM и соленоидом имеется разрыв.

При исправлении неисправности P0444, вы четко должны понимать, что вы делаете. В противном случае, обратитесь за помощью к специалисту.

Компьютерная диагностика

Код Р0445 заносится, если :двигатель работает; самодиагностика драйвера клапана продувки адсорбера определила на выходе замыкание на источник питания или отсутствие нагрузки. При возникновении постоянной неисправности лампа «CHECK ENGINE» загорается через 2 драйв-цикла.ЧТО ПРОВЕРЯТЬ:1. Определяется наличие замыкания на массу провода 52 ЗЖ.

КАК ПРОВЕРЯТЬ:

Подключите кабель-адаптор к диагностическому разъёму. Запустите двигатель. С помощью меню «Ошибки» проверьте, активен ли код неисправности в данный момент. Код неисправности в данный момент может быть неактивен. Код P0445 — непостоянный. В контроллере МР7.0Н используется драйвер клапана продувки адсорбера, обладающий функцией самодиагностики. Он может определять наличие таких неисправностей, как обрыв, короткое замыкание на массу или источник питания цепи управления клапаном продувки. В случае отсутствия других кодов, проанализируйте условия возникновения кода. Используйте также «Карты неисправностей».1. Заглушите двигатель. Отсоедините колодку жгута от контроллера.Проверьте мультиметром сопротивление между контактом «5» колодки жгута и массой. Сопротивление меньше 1 Ом, означает замыкание провода 52 ЗЖ на массу. Если сопротивление больше 1 Ом, неисправен контроллер. После ремонта запустите двигатель, сбросьте коды и убедитесь в отсутствии сигнала лампы «CHECK ENGINE».

Современные технологии развиваются, техника становится сложнее и совершеннее, прогресс не обходит стороной и автотранспорт. Карбюраторные автомобили были очень просты, и разобраться с ними мог любой водитель, но на машинах с инжекторными двигателями добавились новые узлы, в частности, появилась система улавливания паров топлива, главным элементом которой является адсорбер. Основная задача этой схемы – вывести пары топлива из бака во впускной коллектор в момент запуска ДВС, и не последнюю роль здесь играет клапан продувки адсорбера. В этой статье будет рассмотрен принцип работы данной системы, порядок замены клапана, возможные неисправности, которые могут возникать в процессе эксплуатации легкового авто Лада Калина.

P0440 OBD-II: Ошибка системы улавливания паров бензина (EVAP)

4 года ago AutoTime

1 698

Как работает система EVAP

Система улавливания паров топлива (EVAP) — улавливает топливо, испаряющееся из системы хранения топлива: топливного бака, заливной горловины и крышки топливного бака. При заданных условиях эксплуатации, определяемых температурой, скоростью и нагрузкой двигателя, система EVAP собирает пары топлива, после чего возвращает их обратно в камеры сгорания двигателя. Работа система EVAP важна не только для снижения расхода топлива в автомобиле. Основная ее задача — это соответствие двигателя автомобиля экологическим нормам. Не менее 20 процентов загрязнения воздуха автомобилями происходит из-за неисправной системы EVAP.

Симптомы ошибки

При наличии этой ошибке на приборной панели загорается индикатор «Check Engine». В большинстве случаев никаких других симптомов нет. Автомобиль работает без изменений. В редких случаях может быть заметен запах топлива, вызванный неисправностью элементов системы EVAP.

Распространенные причины ошибки P0440

• Отсутствует крышка топливного бака • Дефектная или поврежденная крышка топливного бака • Поврежденная заливная горловина топливного бака • Поврежден шланг системы EVAP • Неисправная прокладка или уплотнение заливной горловины топливного бака • поврежденная или неисправная угольная канистра • Неисправный испарительный или продувочный клапан системы EVAP • поврежден топливный бак

Частые ошибки при диагностике

Без проведения тщательной диагностики всей системы EVAP сразу ставится диагноз — крышка топливного бака. И хотя это одна из самых распространенных и лёгких для устранения причин, необходимо убедится, что источник ошибки именно она.

Диагностика ошибки P0440

Код ошибки DTC P0440 указывает на то, что в системе EVAP есть большая утечка, но это на самом деле это определение ошибки немного вводит в заблуждение. Ошибка P0440 свидетельствует о том, что система EVAP не может создать необходимый уровень разряжения (вакуума) при проведении теста на целостность системы. О чем и сигнализирует датчик давления в топливном баке.

‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 1024 && quads_screen_width
‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 768 && quads_screen_width

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0443 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Alfa Romeo
BMW (БМВ Х5, E39, E46)
Chery (Чери Амулет)
Chevrolet (Шевроле Авео, Каптива, Круз, Ланос, Эквинокс)
Chrysler (Крайслер Вояджер)
Citroen (Ситроен С4)
Daewoo (Дэу Ланос, Нексия)
Dodge (Додж Караван, Рам)
Fiat (Фиат Добло)
Ford (Форд Мондео, Мустанг, Фокус, Эскейп)
GMC Sierra, Yukon
Honda (Хонда Аккорд)
Hover
Hyundai
Jeep (Джип Вранглер, Гранд Чероки, Либерти)
Kia (Киа Соренто, Спектра)
Lexus
Mazda (Мазда 3, Мазда 323, Мазда 6, Премаси, MPV)
Mercedes
Mitsubishi (Митсубиси Аиртрек, Аутлендер, Лансер, Монтеро, Паджеро, Цедия)
Nissan (Ниссан Альмера)
Opel (Опель Астра, Вектра, Зафира, Мерива)
Peugeot (Пежо 206, 307, 308, Партнер)
Renault (Рено Лагуна, Логан, Меган, Симбол)
Skoda
Suzuki (Сузуки Альто)
Toyota (Тойота Авенсис, Камри, Королла, Ярис)
Volkswagen (Фольксваген Гольф)
Volvo
ВАЗ 2110, 2111, 2112, 2114
Волга
Газель
Заз Сенс, Шанс
Лада Гранта, Калина, Ларгус, Приора
Уаз

С кодом неисправности Р0443 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0158, P0340, P0403, P0440, P0441, P0442, P0444, P0445, P0446, P0447, P0448, P0449, P0452, P0453, P0455, P0456, P0480, P0499, P1426, P1709.

Источник

Как исправить ошибку P0325?

После каждого шага ремонта стирайте все коды неисправностей и делайте пробную поездку на автомобиле, чтобы убедиться, что код возвращается. Поскольку с этим кодом редко возникают проблемы с управляемостью, сканер OBD2 будет иметь решающее значение для обнаружения неисправности.

Замените все поврежденные провода, которые вы обнаружили во время диагностики.
Если вы обнаружили какие-либо проблемы с показаниями температуры охлаждающей жидкости, замените датчик температуры. Неправильные показания температуры могут привести к перегреву и другим серьезным проблемам с двигателем.
Если вы уверены, что в вашем двигателе нет поврежденных проводов или соединений, замените датчик детонации.
Если код P0325 все ещё появляется, обратитесь к механику для дальнейшей диагностики. В редких случаях этот код может указывать на проблему с электрическими соединениями или ЭБУ двигателя.

Как вы устраняете неисправность кода P0444?

ПРИМЕЧАНИЕ № 1: Код P0444 специально относится к проблемам в цепь управления продувочным клапаноми утечки в системе, или проблемы с другими схемами / компонентами EVAP, как правило, не устанавливают этот код. Однако на некоторых Hyundai (в основном модели Elantra, Santa Fe, Tucson и Tiburon) и некоторых моделях VAG начала 2000-х годов застрявший клапан с открытой продувкой обычно производит код P0441, тогда как на некоторых продуктах Mazda той же эпохи Застрявший открытый продувочный клапан обычно выдает код P0446 вместе с множеством других кодов, связанных с EVAP.

ЗАМЕТКА 2: Продувочный клапан EVAP не следует путать с выпускным клапаном EVAP. Основная функция выпускного клапана — пропускать свежий воздух в систему, чтобы помочь смещать пары топлива вдоль иногда длинных вакуумных линий в направлении двигателя. Всегда обращайтесь к руководству для приложения, над которым работаете, чтобы правильно найти компоненты, которые диагностируются или над которыми работали.

ЗАМЕТКА 3: Для диагностики кода P0444 требуются руководство по ремонту или схема подключения для используемого приложения, а также цифровой мультиметр хорошего качества и ручной вакуумный насос, оснащенный манометром.

Примеры диагностических ошибок и варианты их устранения

Обычно расшифровкой и устранением ошибок занимается мастер-диагност на станции техобслуживания, но с развитием компьютерной техники любой автовладелец может сам подключить сканер и прочитать номер кода. При наличии минимальных познаний в электротехнике можно попытаться устранить неисправность своими руками.

Код Р1529 – Запрос на включение индикатора неисправности от блока управления

Ошибкой это назвать сложно, она заносится даже не во все справочники, но регулярно появляется в распечатках диагностики. По сути расшифровывается она так: что когда-то был запрос блока управления АКПП на включение лампы неисправности на щитке приборов. Диагностической ценности эти данные особо не представляют, так как технически Р1529 не может быть одна, всегда будет присутствовать как минимум еще ошибка, связанная с коробкой.

Чаще всего Р1529 возникает с какой — либо неисправностью электрической цепи или системы управления АКПП. Плохой контакт в разъемах, обрыв провода, ненадежная или окисленная масса, неисправный соленоид – вот основные спутники данного кода. После устранения основной неисправности, ошибка стирается и больше не появляется, вплоть до появления другой проблемы, связанной с “автоматом”.

Код P1610 – Репрограммируемая память EEPROM неисправна

Данная ошибка указывает на то, что блок управления не может связаться с иммобилайзером или пришедший ответ от него чем то не устраивает ЭБУ. Существует несколько вариантов возникновения данной проблемы:

Варианты решения проблемы P1610:

Код P0135 – Нагреватель датчика кислорода 1 (банк 1) неисправен

Ошибка однозначно связана с лямбда – зондом, который находится до катализатора (первый). В 90% случаях это будет сгоревший нагреватель самого датчика, но иногда виновником может быть неисправная проводка или сгоревший предохранитель. Проверить это довольно легко, достаточно мультиметром измерить напряжение на белых проводах датчика при включенном зажигании и если там присутствует 12 вольт – датчик кислорода однозначно под замену.

Конечно, обидно, что по сути датчик (самая дорогая его часть) целый, но из-за сгоревшего нагревателя он не сможет выйти на заданную температуру. Начнет искажать топливную коррекцию, а это расход, динамика и прочие “прелести”.

P0133 – Медленный отклик датчика кислорода 1 (банк 1) на обогащение/обеднение

Данный код означает что первый (до катализатора) лямбда-зонд не успевает произвести коррекцию топливо-воздушной смеси в заданное время. Эту ошибку надо тщательно анализировать, так как она не всегда может быть связана с неисправностью датчика. Иногда это может быть следствием заправки некачественным топливом, постоянным или “плавающим” (что еще хуже) подсосом воздуха, неисправность второго датчика кислорода (так как его показания тоже учитываются).

При устранении данной неисправности необходимо воспользоваться “живыми данными” со сканера. На время искусственно обогатить и обеднить смесь, наблюдая за графиками лямбда зондов. При явном запаздывании – датчик под замену, при сомнительных результатах возможно необходима заправка хорошим топливом и прогон по трассе с высокими оборотами (в попытке выжечь нагар на датчике). При подсосе воздуха график будет лежать на нижней границе, и при обогащении переход будет с задержкой по времени, что расценивается системой как “медленный отклик”.

P0441 – Плохая продувка системы улавливания паров бензина

Неисправность такого рода всегда имеет два варианта исправления: либо почистить или прочистить, либо заменить на новое. По материальным затратам, первой предпочтительней, тем более все равно предстоит полный осмотр системы и возможно не придется приобретать лишние запчасти.

Алгоритм поиска неисправности P0441:

Компоненты системы EVAP

Основными компонентами системы улавливания паров топлива являются:

Топливный бак

Имеет некоторое пространство для расширения в верхней части, чтобы топливо могло расширяться в жаркий день без переполнения или протекания системы EVAP.

Крышка бензобака

Обычно содержит некоторый тип предохранительного клапана для вентиляции на старых транспортных средствах (pre-OBD II), но полностью закрыта (без вентиляционных отверстий) на более новых транспортных средствах (1996 и новее).

Сепаратор бензобака

Расположен сверху топливного бака или части расширительного бака. Это устройство предотвращает попадание жидкого бензина в адсорбер.

Сепаратор бензобака

Нельзя, чтобы жидкий бензин направлялся непосредственно в адсорбер, потому что это быстро перегрузило бы его способность хранить пары топлива. Сепаратор относительно беспроблемен. Единственные проблемы, которые могут возникнуть, это то, что возврат жидкости забивается мусором, таким как ржавчина из топливного бака.

Некоторые сепараторы используют немного другой подход для предотвращения попадания жидкого топлива в вентиляционную линию адсорбера. Внутри сепаратора установлен поплавок. Если жидкость поступает в устройство, поплавок поднимается и клапан закрывает вентиляцию бака.

Если в сепараторе или в вентиляционной линии между ним и адсорбером происходит засорение, топливный бак не сможет нормально «дышать». Симптомы включают в себя топливное голодание или деформацию топливного бака.

Если при при открытии крышки бензобака вы слышите значительный «пшииик», подозревайте плохую вентиляцию. Вы можете проверить вентиляцию бака, открыв крышку и затем отсоединив вентиляционную линию топливного бака от адсорбера. Если система без засоров, у вас должно получиться продуть через вентиляционную линию в топливный бак.

Продувка сжатым воздухом иногда может устранить засорение. Если нет, вам придется осмотреть вентиляционную линию и, возможно, снять топливный бак для диагностики проблемы.

Вентиляционный клапан

Клапан вентиляции контролирует поток наружного воздуха в и вне адсорбера. В некоторых автомобилях он называется «Клапан закрытия адсорбера» (CCV).

Одна сторона вентиляционного клапана соединена с адсорбером. Другая сторона соединена с вентиляционным шлангом, который имеет фильтр или сетку на конце и прикреплен к кузову или раме автомобиля.

В некоторых автомобилях вентиляционный клапан прикреплен к адсорберу. В других — он устанавливается отдельно.

Вентиляционный клапан

Клапан вентиляции управляется блоком управления двигателя. Обычно клапан открыт. Он закрывается, когда контроллер проверяет систему EVAP на наличие утечек.

Адсорбер (канистра с углём)

Это небольшой круглый или прямоугольный пластиковый или стальной контейнер. Обычно он спрятан и может располагаться в углу моторного отсека или возле бензобака.

Адсорбер FORD Focus

Адсорбер заполнен примерно 0,5 – 1 кг активированного угля. Уголь действует как губка — поглощает и хранит пары топлива. Пары хранятся в канистре до тех пор, пока автомобиль не запустится, не нагреется и не поедет.

Затем ЭБУ открывает клапан продувки адсорбера, который позволяет вакууму впуска откачивать пары топлива в двигатель. Контейнер с углём соединен с топливным баком линией вентиляции.

В нормальных условиях адсорбер вызывает мало проблем. Так как уголь не изнашивается, он должен проработать весь срок службы автомобиля.

Наиболее распространенная проблема с угольной канистрой — неисправность клапана продувки или вентиляции. Вакуумные клапаны продувки могут быть проверены путем подачи вакуума непосредственно на клапан с помощью ручного вакуумного насоса.

Адсорбер ВАЗ

Клапан должен открываться и не пропускать вакуум, если он хороший. С продувочными клапанами соленоидного типа напряжение может подаваться непосредственно на катушку, чтобы увидеть, открывается ли клапан. Сопротивление соленоида также можно проверить с помощью мультиметра, чтобы увидеть обрыв или короткое замыкание.

Стратегия управления продувкой во многих поздних моделях систем EVAP может быть довольно сложной, поэтому лучший совет здесь — поиск диагностических процедур EVAP в сервисной литературе производителя.

Сколько стоит клапан EGR?

Самые известные производители клапанов отработавших газов (EGR/ЕГР): Pierburg, Valeo и Delphi.

Стоимость клапанов ОГ зависит от марки и модели автомобиля. Средние цены в России на клапаны – от 3 000 до 20 000 рублей.

На некоторые автомобили стоимость клапанов ЕГР может составлять и 50 000 – 100 000 рублей.

Во сколько же автолюбителю обойдется замена старого клапана ОГ на новый? Здесь также все зависит от марки и модели автомобиля. Ведь помимо стоимости клапана рециркуляции отработанных газов нужно еще заплатить за работу в техническом центре. Стоимость работ также зависит от затрат времени при замене клапана. Если в вашей машине доступ к клапану легкий, то стоимость замены будет небольшой. Если же для демонтажа клапана ОГ необходимо разобрать половину двигателя, то стоимость замены клапана обойдется в круглую сумму.

Например, если в вашей машине клапан EGR находится в доступном месте, то на замену клапана уйдет в среднем 1-3 часа. Так что умножьте это время на среднюю стоимость норма-часа в техническом автоцентре и вы узнаете, во сколько обойдется вам стоимость замены клапана (не забудьте прибавить стоимость самого клапана).

Возникновение ошибок с кодами P0401, P0403, P0404 – P0409 и сигнала «Check Engine» на приборной панели – признак неисправности системы рециркуляции отработанных газов (EGR). Систему ставят на автомобили с дизельным и бензиновым (нетурбированным) двигателями, подпадающими под нормы EURO3 – EURO5. Чаще всего ошибки возникают из-за датчиков, привода и клапана системы.

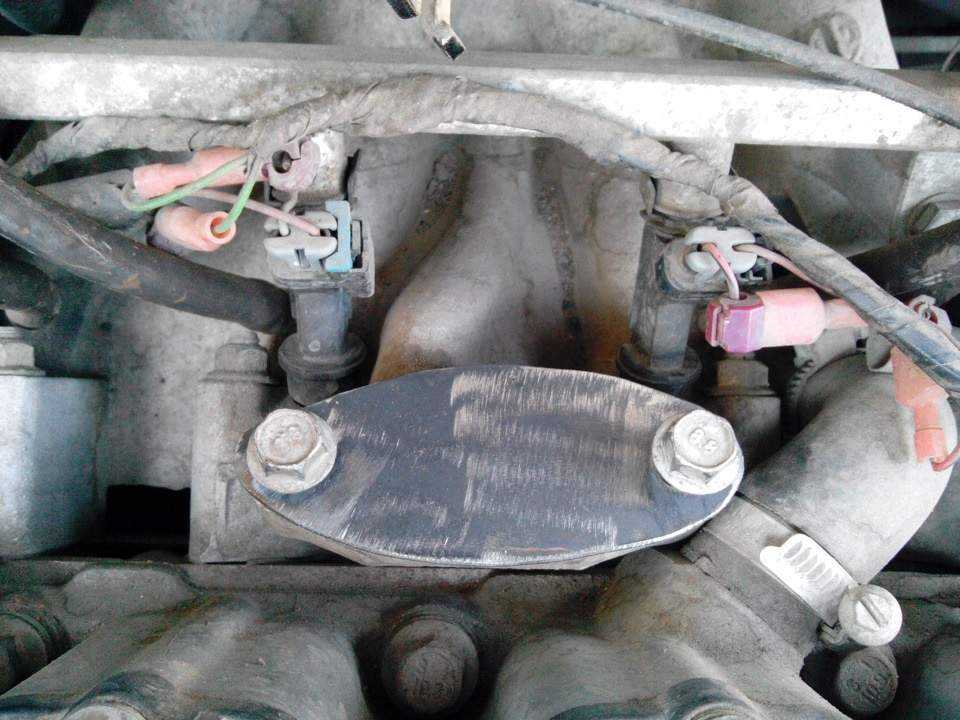

Можно клапан отремонтировать, а можно – физически заглушить и отключить всю цепочку управления подачей отработанных газов во впускной тракт. Решать, восстанавливать систему в оригинальном виде или пойти на радикальный шаг – удаление ЕГР, нужно, взвесив аргументы «за» и «против».

Популярное на сайте

Код ошибки P0014 (симптомы, причины и способы устранения)

Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)

Симптомы плохой или неисправной прокладки впускного коллектора

Дым от тормозов. Причины и способы устранения

Симптомы плохого или неисправного датчика давления масла

Реле свечей накаливания – как проверить его работоспособность? + Видео

Симптомы неисправного блока управления двигателем (ЭБУ)

Воздушный фильтр | 8 признаков загрязнения

Kia Sportage 2021 года. Когда появиться в России новый кузов?

Nissan Qashqai 2 2.0 — Замена свечей зажигания своими руками (фотоотчет)

Признаки плохого или неисправного реле топливного насоса

Как диагностировать код P0441?

Без сканера

С помощью диагностического прибора

Как удалить ошибку?

САМОДИАГНОСТИКА КОМБИНАЦИИ ПРИБОРОВ КАЛИНА/ПРИОРА

Неисправности в системе улавливания топливных паров Лада Калина

Как устранить ошибку P0441?

Что означает код P0446?

Как устранить или сбросить код неисправности P0444

Диагностика и решение проблем

Компьютерная диагностика

P0440 OBD-II: Ошибка системы улавливания паров бензина (EVAP)

4 года ago AutoTime

Как работает система EVAP

Симптомы ошибки

Распространенные причины ошибки P0440

Частые ошибки при диагностике

Диагностика ошибки P0440

На каких автомобилях чаще встречается данная проблема

Как исправить ошибку P0325?

Как вы устраняете неисправность кода P0444?

Примеры диагностических ошибок и варианты их устранения

Код Р1529 – Запрос на включение индикатора неисправности от блока управления

Код P1610 – Репрограммируемая память EEPROM неисправна

Код P0135 – Нагреватель датчика кислорода 1 (банк 1) неисправен

P0133 – Медленный отклик датчика кислорода 1 (банк 1) на обогащение/обеднение

P0441 – Плохая продувка системы улавливания паров бензина

Компоненты системы EVAP

Топливный бак

Крышка бензобака

Сепаратор бензобака

Вентиляционный клапан

Адсорбер (канистра с углём)

Сколько стоит клапан EGR?
