Замена радиатора кондиционера (конденсора) Лада Гранта ВАЗ 2190

Инструмент:

• Отвертка крестовая средняя
• Гаечный ключ рожковый 8 мм
• Ключ с наконечником Torx (звездочка) Т20
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Динамометрический ключ

Детали и расходники:

• Хладагент
• Заглушки трубопроводов кондиционера
• Уплотнительные кольца
• Компрессорное масло

Примечание:

Замену радиатора кондиционера удобнее производить, если автомобиль установлен на подъемник или смотровую канаву.

1. Отсоедините провод от клеммы «минус» аккумулятора.

2. Удалите хладагент из кондиционера и системы кондиционирования, как описано здесь.

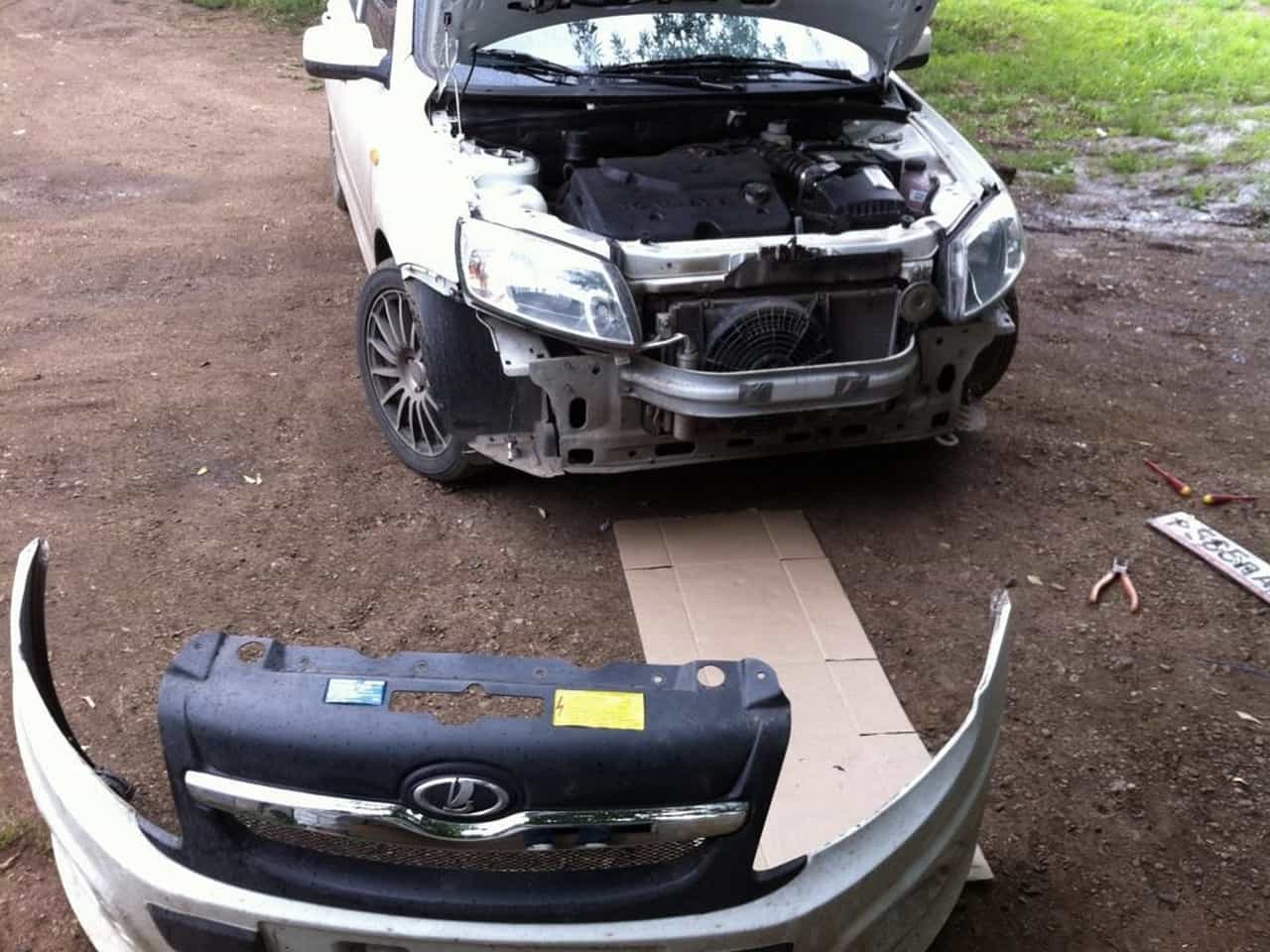

3. Снимите передний бампер, как описано здесь.

4. Отсоедините разъем жгута проводов от электровентилятора радиатора кондиционера.

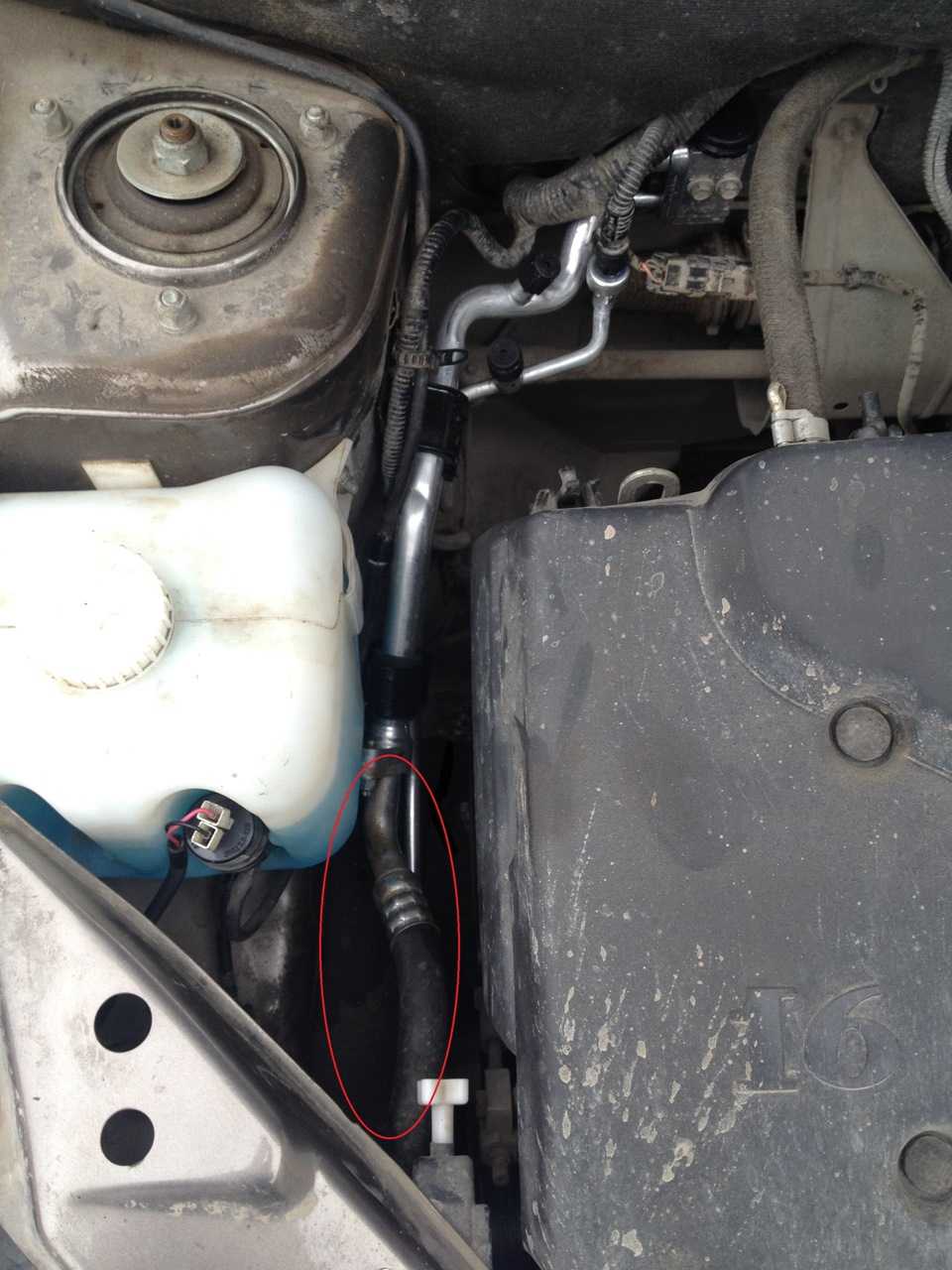

5. Выверните болты крепления фланцев трубопроводов высокого и низкого давления к радиатору кондиционера и отсоедините трубопроводы от радиатора кондиционера.

Предупреждения:

Сразу после отсоединения заглушите открытые концы трубопроводов во избежание попадания в систему кондиционирования грязи и влаги.

Обратите внимание на уплотнительные кольца фланцевых соединений трубопроводов. При разъединении трубопроводов во время ремонта системы уплотнительные кольца подлежат обязательной замене

6. Отожмите фиксаторы и выдвиньте кронштейны радиатора кондиционера из держателей на радиаторе охлаждения двигателя. Снимите с автомобиля радиатор кондиционера.

7. Установите радиатор кондиционера в порядке, обратном снятию. Болты крепления фланцев трубопроводов затяните моментом 7-9 Н-м.

Предупреждения:

Технологические заглушки фланцев нового радиатора кондиционера открывайте только непосредственно перед подсоединением трубок.

Новые уплотнительные кольца фланцев трубок при установке обязательно смажьте маслом для компрессора кондиционера.

8. Заправьте кондиционер и систему кондиционирования хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Радиатор печки: ответственный за обогрев салона

Современный автомобиль уже сложно представить без стандартного комплекта приспособлений и опций, благодаря которым управление транспортным средством становится максимально удобным, а пребывание в салоне — комфортным и безопасным. Функции поддержания благоприятного температурного режима в машине возложены на систему отопления, кондиционирования и вентиляции, которая в зависимости от ситуации может подогревать, вентилировать или охлаждать воздух в салоне. При этом одним из ключевых узлов отопительной системы является печка, в состав которой входит радиатор, выполняющий функции теплообменника. Воздух, поступающий в салон автомобиля, подогревается радиатором, а он разогревается жидкостью, охлаждающей двигатель.

«Лада Гранта» оснащена большим количеством опций, благодаря которым управление транспортным средством становится достаточно удобным

Как устроена система отопления «Лады Гранты»

Конструкционно отопительная система Lada Granta состоит из:

• воздуховода, направляющего поток к левому дефлектору (дефлектор — устройство для усиления тяги);
• крышки теплообменника;
• уплотнителя;
• радиатора печки;
• воздуховода к стёклам;
• корпуса печки;
• центрального воздуховода;
• воздуховода, направляющего поток к правому дефлектору;
• тяги затворки рециркуляции;
• оболочки вентилятора;
• непосредственно вентилятора;
• резистора, регулирующего работу вентилятора;
• главного воздуховода;
• тяг распределительных затворок;
• регулирующего устройства;
• устройства, направляющего воздух к ногам пассажиров;
• тяги затворки терморегулятора.

Структура системы отопления «Лады Гранты» позволяет осуществлять ремонт своими силами

Как работает система отопления

Отопительно-вентиляционная система в Lada Granta является приточно-вытяжной. Что это означает? Воздух снаружи проникает в салон через специальное устройство в виде воздухозахватывающего короба, размещённого перед лобовым стеклом. Количество поступающего извне воздуха регулируется специальной заслонкой рециркуляции. Система рециркуляции, предусмотренная в «Ладе Гранте», позволяет лучше нагревать воздух в салоне зимой и быстрее охлаждать летом (при наличии кондиционера). Не следует, однако, злоупотреблять режимом рециркуляции, т. к. воздух в машину при этом попадает несвежий. Удобно использовать рециркуляцию для защиты от попадания в салон посторонних запахов с улицы, но только кратковременно. Принцип рециркуляции заключается в перекрытии доступа воздуха снаружи и многократном прохождении внутренних воздушных потоков через нагревательный или охлаждающий элемент.

Далее на пути воздушных потоков возникает воздушный фильтр 7, который служит преградой для частиц пыли и грязи. Не следует забывать менять фильтрующий элемент в соответствии с графиком, рекомендованным заводом-изготовителем. Очищенный от механических частиц воздух подхватывается вентилятором 11, приводимым во вращение двигателем 12, и нагнетается в салон автомобиля.

После этого воздушная струя проходит через испаритель кондиционера 13 (если таковой предусмотрен комплектацией), под которым имеется дренажное отверстие 14 для слива конденсата. В зависимости от положения заслонки 15, регулирующей температуру, воздух движется на радиатор отопителя или же в обход теплообменника. Если заслонка направляет струю на радиатор, то в салон попадает подогретый воздух, потоки которого можно распределять по мере необходимости на лобовое и боковые стёкла или же под ноги пассажиров.

Система отопления и вентиляции «Лады Гранты» — приточно-вытяжная

Вытяжка происходит через специальные отверстия в задней части кузова, которые можно обнаружить под обивкой багажника. Для нормальной работы вытяжки не следует загромождать эти отверстия грузом, перевозимым в багажнике. Помимо прочего, закрытая вытяжка может привести к запотеванию окон.

Работа радиатора печки «Лады Гранты»

Непосредственно под лобовым стеклом находится отопитель, пройдя через него, воздушные потоки направляются в разные части салона. Судя по отзывам владельцев, печка, установленная на Lada Granta, работает более эффективно, чем отопители других моделей ВАЗ, например, «Лады Калины».

Отопитель автомобиля «Лада Гранта» имеет пластиковый корпус

Признаки и причины неисправностей СОД Гранты

В системе охлаждения участвует не так много элементов, а потому список неисправностей небольшой. Признаки неполадок СОД:

1. Двигатель перегревается. Так как на Ладе Гранте в угоду удешевления был убран показатель температуры охлаждающей жидкости, то отследить рост температуры водитель сможет только после достижения критической отметки. В этом случае на панели приборов загорится сигнальный индикатор. На перегрев указывает постоянная работа электровентилятора. Другая причина – выход из строя датчика температуры, передающего на ЭБУ завышенные показатели. Систематический перегрев двигателя можно определить и по белому нагару на свечах зажигания.
2. Двигатель не может нагреться или прогревается долго. В этом случае печка будет дуть прохладным воздухом, патрубок радиатора снизу будет теплым, но не по мере прогрева мотора, а практически сразу после запуска. Виноват в этом неисправный термостат. Если двигатель находится в постоянном режиме недостаточного прогрева, эксплуатация в течение длительного времени запрещена, так как его нельзя подвергать нагрузкам.
3. Утечка антифриза. Определить проблему можно при осмотре элементов СОД. На горячем двигателе можно увидеть испарения от антифриза, под мотором также будут наблюдаться следы ОЖ. Наиболее опасна внутренняя утечка, когда антифриз попадает в камеры сгорания. Визуально на двигателе нет потёков, но уровень охлаждающей жидкости в бачке все равно снижается.

Еще один характерный признак неполадок СОД – это повышение уровня масла и белый дым из выхлопной трубы. Данная ситуация опасна полным выходом из строя ДВС, так как попадание антифриза в цилиндры лишает элементы системы смазки.

Потребуется ремонт двигателя, так как проблема связана с пробитой прокладкой головки блока цилиндров, нарушением целостности водяной рубашки или трещины на блоке.

Наиболее частые причины следующие:

• естественный износ деталей;
• повреждения механического характера;
• нарушение владельцем требований эксплуатации двигателя.

Использование некачественного антифриза, смешивание разных типов ОЖ, установка деталей низкого качества тоже являются причинами неисправностей элементов системы охлаждения силовой установки. К поломкам приводит ремонт, проведенный без соответствующих знаний, навыков и опыта. Проблемы СОД требуют скорейшего решения, так как влияют на ресурс силовой установки.

Не менее опасны и скрытые неполадки, например, детонация двигателя, вызванная перегревом. Забитые соты радиатора препятствуют нормальному охлаждению, и температура антифриза не успевает снизиться, вызывая перегрев двигателя. В камерах сгорания детонирует топливо, прокладка ГБЦ прогорает, нарушается плоскость головки блока, мотор впоследствии «клинит» – возникает необходимость капитального ремонта или замены. Система охлаждения требует постоянного контроля – нужно следить за уровнем антифриза в расширительном бачке и периодически менять рабочую жидкость.

Неисправность помпы характеризуется потёками охлаждающей жидкости в месте установки насоса, нарушением или прекращением циркуляции антифриза по системе. При этом наблюдается перегрев мотора, но ещё более опасно заклинивание подшипника помпы, так как на Гранте это приводит к обрыву ремня ГРМ и повреждению клапанов. Потребуется ремонт двигателя. Неисправности электровентилятора в большинстве случаев связаны с нарушением в электроцепи, неполадками термореле и электродвигателя. Отсутствие принудительного охлаждения мотора вентилятором приводит к перегреву.

Самая неприятная для автовладельцев неисправность – повреждение прокладки головки блока цилиндров или дефект поверхности головки в месте соприкосновения с блоком цилиндров. Реже встречаются трещины ГБЦ и БЦ. Это приводит к утечке охлаждающей жидкости в масляный картер. Герметичность системы охлаждения нарушается и при проблемах с соединительными патрубками – трещинах, засорах и неплотном соединении.

К поломкам СОД можно отнести и неисправности электроники. В случае Гранты это неполадки сигнальной лампочки, предупреждающей о перегреве, и выход из строя датчика температуры двигателя. В результате электровентилятор не включается в нужный момент, и температура двигателя превышает критические показатели – происходит перегрев.

Салон

На сиденьях использую зимний вариант чехлов – из искусственного меха. С ними подогрев сидений можно не включать. На руле мягкая оплетка их экокожи, которая не дубеет на морозе.

Сверху на ковриках у меня находится ткань. Когда открываешь двери, то на коврики может попасть снег. Печка его растопит, и вода впитается тканью. Если будет лежать просто резиновый коврик, то на нем образуется лужа воды. Под резиновый коврик можно подложить пачку газет. Тогда в машине будет всегда сухо, и ноги вы не промочите.

Поделитесь опытом, кто как утепляет Ладу Гранту на зиму . Но я делаю так, как описал, и мне нравится. Никому не навязываю, каждый решает сам.

Воздушная пробка в системе охлаждения Лады Калина признаки, ремонт

Замёрзла вода в системе охлаждения, что делать

Любая модель автомобиля – это в первую очередь сложный вид техники, который состоит из многочисленных узлов и агрегатов. К сожалению, рано или поздно один из элементов может выйти из строя, так как при эксплуатации машины различные комплектующие неизбежно нагреваются, согласно законам физики. Чтобы предотвратить сильный перегрев, в Ладе Калина, да и во всех остальных автомобилях, предусматривается система охлаждения, в которой способен образоваться воздух.

Если воздушная пробка в системе охлаждения Лады Калина не будет своевременно удалена, то такая неисправность может вывести из строя различные узлы, и даже привести к поломке двигателя. Поэтому автовладельцам обязательно нужно заняться ремонтом машины при первых признаках поломки. А откуда может взяться воздух в системе охлаждения и как удалить его по правилам, будем анализировать далее.

Основные признаки возникновения воздушной пробки

Самостоятельно понять, что в системе охлаждения образовалась воздушная пробка, автовладельцы Лады Калина смогут по таким признакам:

1. Отопительная система авто будет плохо работать или вообще откажется функционировать. Такой вид неисправности проявляется из-за того, что появившаяся воздушная пробка не позволяет проникать в радиатор антифризу или другой охлаждающей жидкости.
2. Автомобиль начнет сильно перегреваться, на что укажет специальный индикатор, расположенный на приборной панели. А объясняется перегрев авто все той же воздушной пробкой, которая препятствует свободному перемещению охлаждающей жидкости по специальной системе охлаждения.
3. Существуют и другие признаки, указывающие на возникновение воздушной пробки, поэтому перед устранением неполадки специалисты рекомендуют проверить состояние всех комплектующих, которые входят в систему охлаждения.

После того как причина дефекта будет определена, следует как можно быстрее избавиться от воздуха в системе охлаждения.

Справиться с такой задачей способен даже автовладелец без опыта, если точно станет следовать рекомендациям и инструкциям от настоящих профессионалов своего дела.

Поэтапное исправление неполадки

Довольно часто автовладельцы замечают, что после прогрева машины воздух «уходит» из системы охлаждения без каких-либо действий. И это действительно может быть так, но лишь в том случае, если термостат, в который проходит охлаждающая жидкость с двигателя, полностью функционирует. Поэтому в первую очередь следует проверить работу этого элемента и при необходимости его заменить. А после замены термостата нужно в обязательном порядке слить всю охлаждающую жидкость и заменить ее на новую.

Если термостат не требует замены, впору приступать к поэтапному удалению воздуха из системы охлаждения, подготовив заранее для этого мероприятия ключи соответствующего размера, с помощью которых можно будет снять хомуты и защиту, а также обычную отвертку для работы с креплениями:

• снимается с фиксирующих шпилек пластиковая защита корпуса;
• с верхнего или нижнего патрубка снимается хомут;
• отвинчивается крышка с расширительного бачка, а горловина накрывается чистой тряпкой;
• далее нужно просто подать воздух через тряпку в расширительный бачок, дунув в его горловину изо всех сил;
• если вышеописанные действия будут произведены правильно, то из патрубка прольется немного охлаждающей жидкости;
• патрубок надевается на прежнее место и фиксируется хомутом;
• защиту корпуса устанавливают на прежнее место.

Как можно заметить, самостоятельно убрать воздух из системы охлаждения Лады Калина довольно легко, а просмотр обучающего видео на интернет-ресурсе поможет еще более упростить этот процесс и получить ответы на любые вопросы, которые касаются анализируемой темы.

Особенности работы печки Лада Гранта

Органы управления приборной панели, которые отвечают за работу печки, предусматривают переключатели с пометками, какая мощность должна применяться в случае с печкой, а также каким воздухом она должна дуть — холодным или горячим. Возле этого переключателя есть ещё один регулятор, который позволяет установить приоритетные направления подачи воздушного потока. Это может быть лобовое стекло, салон, ноги или же салон и стекло одновременно.

Под этими переключателями есть ещё одна рукоятка с горизонтальным диапазоном движений. Им можно установить, откуда будет браться воздух — с салона или же из улицы.

Вариант «из салона» будет актуальным, если на улице присутствуют неприятные запахи или же перед вами стоит задача быстрее прогреть машину.

В режиме рециркуляции стёкла автомобиля могут запотевать, поэтому при наличии кондиционера, мы рекомендуем его включить. На многих иномарках автоматически включается кондиционер при активации режима рециркуляции воздуха.

Задние стекла можно отогреть специальной кнопкой, располагающейся немного ниже рукоятки.

Радиатор подлежит замене при обнаружении течи охлаждающей жидкости. В мастерской, располагающей специальным оборудованием, радиатор можно проверить и отремонтировать. Также вы можете узнать о возможности самостоятельного ремонта радиатора Лада Гранта из статьи «Ремонт радиатора». Снимайте радиатор только на холодном двигателе, во избежание получения ожогов от горячей ОЖ

Вам потребуются: ключ «на 10» (удобнее торцовая головка), отвертка с крестообразным лезвием, пассатижи с длинными тонкими губками.

Демонтируем радиатор печки Лада Гранта

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

1. Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.

Установка нового радиатора Лада Гранта

Новый радиатор должен быть оригинальным или, по крайней мере, совместимым с ним по размерам и техническим параметрам.

После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

Выбор нового радиатора отопителя (проверенные артикулы)

Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

Способ №1: замена радиатора печки Лады Гранты со снятием панели

1. Снимаем клеммы с аккумуляторной батареи во избежание короткого замыкания в цепи.

Снятие клеммы с аккумулятора

1. Отвинчиваем сливную пробку в радиаторе, блоке цилиндров, стачиваем антифриз в пластиковую емкость.
2. Выкручиваем четыре самореза, снимаем фильтр системы отопления, кожух.

Расположение саморезов

1. Отпускаем стяжные хомуты, снимаем два резиновых патрубка «подача», «обратка» со штуцеров радиатора.

Патрубки на подачу и обратку

1. В салоне машины поддеваем и снимаем крышку блока предохранителей.

Снятие крышки блока предохранителей

1. Снимаем пластиковую облицовку туннеля, каркас рулевой колонки.

Каркас рулевой колонки

1. Снимаем приборную панель в центральной части.

Центральная часть приборной панели

1. Демонтируем резиновые уплотнители на дверных проемах.

Резиновые уплотнители на дверных проемах

1. Поддеваем и снимаем боковую (левую) пластиковую накладку панели приборов.

Пластиковая накладка панели приборов

1. По аналогии снимаем накладку с правой стороны.
2. Демонтируем обивку передней левой, правой стойки.

Обивка передней стойки

1. Демонтируем ручку регулятора пучка освещения.

Ручка регулятора освещения

1. Отвинчиваем гайку, извлекаем регулятор «на себя».

1. Отверткой поддеваем, извлекаем крышку вещевого ящика со штатного места.

Крышка вещевого ящика

1. Извлекаем вещевой ящик.

Вещевой ящик

1. С левой стороны под обшивкой находим крепление массы, отвинчиваем гайку (ключ на «10»).

Крепление массы

1. Головкой на «10» отвинчиваем левый, правый кронштейн крепления консоли.

Кронштейн крепления консолиОтвинчиваем болты

1. Прижимаем боковые фиксаторы, отсоединяем колодку с проводами от выключателя стоп-сигналов.

1. По аналогии отсоединяем педаль акселератора.

Педаль акселератора

1. Отключаем педаль сцепления.

Педаль сцепления

1. С правой стороны нажимаем фиксатор, отсоединяем колодку проводов от контроллера.

1. Головкой на «13» отворачиваем болты крепления панели приборов к кузовному элементу.

1. Извлекаем панель приборов из салона автомобиля, аккуратно укладываем ее на поверхность верстака для проведения работ.

Замена радиатора печки Лады Гранты своими руками окончена.

Некоторые мотористы практикуют не снимать приборную панель целиком, а лишь облицовку из пластика. Процесс аналогичен вышеописанному. Фактически остается на месте каркас торпедо, а все пластиковые накладки, вставки изымаются.

Замена радиатора печки Лада Гранта

В этой статье разберем процесс замены радиатора печки Лада Гранта, перечислим инструмент для работы, а также расскажем о выборе запчасти.

Выбор запчасти

Оригинальный каталожный номер радиатора печки для Лада Гранта — 2190-8101060. Заменители:

• Luzar — LRH 0190B;
• Tempest -2190-8101060;
• Gamma — GM-RR-2190;
• Bautler BTL-0090BH;
• Kraft KT — 104063;
• Ganz — GRC06013.

Отдавайте предпочтение радиаторам от производителей Tempest, Kraft и Luzar.

Инструменты и материалы для работы:

• Вороток с трещоткой;
• Удлинитель;
• Крестовая отвертка;
• Герметик для системы охлаждения;
• Головка на восемь, десять, тринадцать;
• Шлицевая отвертка;
• Плоскогубцы;
• Мощные кусачки или маленькая болгарка;
• Патрубки для системы охлаждения внутренним диаметром 16 и 18 мм (длинна 1 метр);
• Шесть червячных хомутов c диапазоном хвата 15-25 мм.

Порядок действий по замене

1. После того как двигатель остыл, открутите крышку расширительного бачка охлаждающей жидкости. Крышку нужно открыть для того чтобы выровнять давление в системе.

Ослабьте пробку слива охлаждающей жидкости на блоке двигателя. Пробка располагается под блоком зажигания.

Подставьте посуду для сбора жидкости и выкрутите пробку полностью. Пробка под головку на тринадцать.

Отожмите фиксатор и скиньте разъем питания из электронной педали газа.

Открутите три гайки крепления педали газа и снимите ее. Гайки под головку на десять.
Отожмите фиксатор и отсоедините разъем питания кнопки стоп-сигнала.

Отсоедините педаль тормоза от вакуумного усилителя тормозов. Для этого плоскогубцами снимите стопорное кольцо и достаньте палец, который походит через отверстие в педали и кронштейне ВУТ.

Отверните два винта крепления пластиковой накладки, которая затрудняет доступ к радиатору. Винты под крестовую отвертку.

Отверните три гайки крепления кронштейна педали газа и демонтируйте его. Гайки под головку на десять.

В подкапотном пространстве отсоедините разъем питания на датчик массового расхода воздуха.
Ослабьте хомут патрубка идущего на впускной коллектор. Далее разъедините пластиковый патрубок на забор воздуха и демонтируйте корпус воздушного фильтра в сборе. Хомут под шлицевую отвертку или головку на восемь.

Ослабьте хомут и снимите патрубок, приходящий на термостат. Также снимите патрубок, подсоединенный к помпе. Хомуты под головку на тринадцать.

Снимите утеплитель на моторном щите так, чтобы его можно было повторно использовать.

Перекусите или перепилите две алюминиевых трубки, которые подходят к радиатору. Трубку, которая ближе, отпилите как можно короче.

Демонтируйте радиатор из посадочного места. При демонтаже, педаль тормоза лучше всего поставить между трубок радиатора.

Приклейте уплотнитель на новый радиатор, так как было на старом. Чаще всего уплотнитель идет в комплекте с радиатором.

Обрежьте на новом радиаторе патрубки как показано на фото ниже.

Очистите посадочное место и установите радиатор.

Наденьте по два хомута на трубки радиатора и смазав герметизирующим составом оденьте патрубки. Патрубки просовывайте со стороны моторного отсека. Головки хомутов направьте к радиатору, чтобы при установке не было проблем с пластиковой накладкой.

Приклейте утеплитель возле патрубков.
Смонтируйте кронштейн педали газа и закрепите тремя гайками.
Установите пластиковую накладку патрубков радиатора и закрепите двумя винтами.
Подсоедините педаль тормоза к вакуумному усилителю.
Подключите разъем питания кнопки стоп-сигнала.
Установите педаль газа и закрепите тремя винтами. Также не забудьте подключить разъем питания.
Подрежьте патрубки по размеру. Патрубки подрезайте так, чтобы они небыли натянуты и отсутствовали перегибы.
Заполните охлаждающей жидкостью радиатор.

Смажьте патрубки герметизирующим составом и закрепите к термостату, помпе.

Установите корпус воздушного фильтра и подключите датчик ДМРВ.
Пропустите через сито охлаждающую жидкость и залейте в систему.
Запустите двигатель и проверьте соединения на утечки.

Резюмируем

Посмотреть порядок работ по замене радиатора печки Лада Гранта можно в этом видео :

Рекомендации по выбору деталей и комплектующих

Ассортимент представлен отечественными производителями, оригиналами и качественными аналогами. Окончательный выбор за владельцем технического средства.

Мастера сервисных центров настоятельно рекомендуют приобретать детали оригинального исполнения. Ресурс эксплуатации, качество изготовления заводских комплектующих на порядок выше аналогов.

Перед покупкой тщательно сверяйте каталожные артикулы запчасти с фактическими данными в руководстве по эксплуатации. При необходимости получите бесплатные консультации у мастеров СТО.

Последнее время становится популярно заказывать детали последующей установкой непосредственно в мастерских. Преимуществ такого выбора множество: оперативность доставки, профессиональный монтаж, гарантия качества.

Источники

• https://remont-avtovaz.ru/zamena-radiatora-ohlazhdeniya-na-lade-grante/
• https://avtomechanic.ru/lada-granta/kuzov-granta/snyatie-uzlov-i-agregatov-sistemy-konditsionirovaniya-lada-granta
• https://autorn.ru/lada/granta/447-zamena-radiatora-pechki-lada-granta.html
• https://ravon-r2.ru/lada-granta-zamena-radiatora-ohlazhdenija/
• https://vgrante.ru/?cat=1&pcat=12

Снятие и установка конденсатора

Устанавливаем автомобиль на подъемник.

Выгружаем хладагент из системы кондиционирования.

Поднимаем автомобиль для удобной работы.

Снимаем передний бампер, как сказано в статье – Как снять бампера автомобиля Лада Гранта.

Головкой на 10 откручиваем четыре гайки 1, рисунок 1, снимаем шайбы и балку 4 переднего бампера.

Снимаем звуковой сигнал 2.

Отсоединяем колодку 3 проводов системы зажигания от колодки жгута электровентилятора 5 конденсатора.

Головкой на 10 откручиваем две гайки 1, рисунок 2, крепления трубопровода 5 высокого давления и трубопровода 4 компрессора всасывающего к конденсатору 3, снять шайбы 2.

Отсоединяем трубопроводы и устанавливаем на трубопроводы и в отверстия конденсатора технологические заглушки.

Головкой на 10 откручиваем два болта 1, рисунок 3, крепления конденсатора к радиатору, снимаем шайбы 3, извлекаем из фиксаторов радиатора 4 и снимаем конденсатор 2 с электровентилятором в сборе.

Головкой на 10 откручиваем четыре болта 1, рисунок 4, снимаем шайбы 2 и снимаем электровентилятор 4 с конденсатора 3.

Установка конденсатора

Устанавливаем электровентилятор 4, рисунок 4, на конденсатор 3 и завернуть четыре болта 1 крепления электровентилятора с шайбами 2.

Устанавливаем конденсатор 2, рисунок 3, с электровентилятором в сборе в фиксаторы радиатора 4 и головкой на 10 закручиваем два болта 1 крепления с шайбами 3.

Присоединяем колодку 3 жгута проводов системы зажигания к колодке жгута электровентилятора 5 конденсатора.

Извлекаем заглушки из трубопроводов и конденсатора. Устанавливаем новые уплотнительные кольца. На уплотнительные кольца наносим масло компрессорное FD 46XG.

Доливаем в конденсатор компрессорное масло в количестве 15 см 3 .

Присоединяем трубопроводы 4 и 5, рисунок 2, к конденсатору 3, устанавливаем шайбы 2 и закрепляем гайками 1. Момент затяжки гаек крепления трубопроводов к конденсатору 3,7 – 4,6 Нм (0,37 – 0,46 кгс.м).

Устанавливаем звуковой сигнал 2, рисунок 1.

Установить балку 4 переднего бампера, установить шайбы и навернуть четыре гайки 1. Момент затяжки гаек крепления балки переднего бампера 5 – 7 Нм (0,5 – 0,7 кгс.м).

Выполнить вакуумирование системы и загрузить систему хладагентом, норма загрузки 500±25 грамм.

Качественные комплектующие и адекватная цена сделали отечественный автомобиль Лада Гранта популярным. Например, тот факт, что салон Гранты очень хорошо отапливается, делает актуальным его в условиях суровых зим России.

Если вентилятор не включается

Если РТД поднялась до 100 градусов, а стрелка указателя зашла в красную часть шкалы, это свидетельствует о перегреве. Возможно, данное явление произошло из-за того, что не сработал вентилятор. Если вы обнаружили, что при перегреве вентилятор не начинает работать, и температура не падает, надо проверить исправность самого вентилятора. Нужно определить, срабатывает ли датчик его включения при превышении нормальной РТД? Сначала запустите мотор и отсоедините провода от температурного датчика, который установлен на двигателе. Когда провода отсоединены, должно заработать принудительное охлаждение. Если этого не произошло, вероятнее всего, неисправность заключается в электродвигателе прибора. Как проверить работу вентилятора, смотрите на видео.

Данную неисправность достаточно легко устранить: надо просто заменить датчик. После его замены проверьте, включается ли вентилятор. Для этого запустите двигатель. Когда РТД достигнет нормальных показателей, не выключайте мотор, пока температура не превысит норму. Как только это случится, вентилятор должен активизироваться. Если вентилятор сработал при температуре выше 97 градусов, но меньше 100 градусов, значит, система функционирует исправно.

Меняем радиатор печки на Лада Гранта своими руками + видео

Лада Гранта стала действительно популярным автомобилем. И, во многом, случилось это благодаря доступной цене и неплохим комплектующим. К примеру, печка на Лада Гранта установлена довольно неплохая, так как прогревает она салон до нужного уровня очень быстро. Над этим вопросом инженеры АвтоВАЗ поработали очень хорошо, так как для наших суровых зим очень актуален вопрос качественного обогрева салона.

ТОП-15 самых полезных товаров для Лада Гранта — НАШ ОПЫТ!

1 Демонтируем радиатор печки Лада Гранта 1.1 Установка нового радиатора Лада Гранта
1.2 Выбор нового радиатора отопителя (проверенные артикулы)
2 Советы
3 Особенности работы печки Лада Гранта

Демонтируем радиатор печки Лада Гранта

Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

1. Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
2. Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
3. Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
4. Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

Один саморез под тоннелью ручника

Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП

Три болта крепления педали

Открылся доступ к патрубкам радиатора отопителя

Отпиливаем трубки радиатора для его съёма

Установка нового радиатора Лада Гранта

Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

Выбор нового радиатора отопителя (проверенные артикулы)

На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.

Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

Советы

Потёк Антифриз в салон

Чтобы не допустить появления проблем с радиатором отопителя, за ним нужно тщательно следить. К примеру, уже с первых дней покупки машины периодически заглядывайте под машину, чтобы увидеть, есть ли там темные пятна. А в моторном отсеке не лишним будет пронаблюдать состояние шлангов системы охлаждения. Если вы заметили следы антифриза в любом из этих мест, то нужно сразу же обращаться за помощью, или же проводить ремонт самостоятельно.

Шланги подключения радиатора печки, по возможности, нужно заменить новыми, промазав места соединения герметиком. Но некоторые не согласны с этим мнением. Ведь герметик со шланга может попасть внутрь системы охлаждения и привести к порче помпы. В результате чего ремень ГРМ порвётся и клапана встретятся с поршнями.
